W detekcji światła liczy się nie tylko sam fakt pojawienia się sygnału, ale też jego szybkość, liniowość i odporność na szum. Dobrze dobrana fotodioda potrafi zamienić bardzo słabe oświetlenie na stabilny prąd, który da się precyzyjnie zmierzyć, wzmocnić albo wykorzystać w automatyce. W tym artykule pokazuję, jak działa ten element, czym różnią się jego najważniejsze odmiany i na co zwrócić uwagę przy doborze do projektu elektronicznego.
Najważniejsze rzeczy, które warto zapamiętać
- Światłoczułe złącze p-n zamienia energię fotonów na prąd, a nie na napięcie „z definicji”.
- Polaryzacja zaporowa zwykle poprawia szybkość reakcji i liniowość, ale zwiększa znaczenie szumu i prądu ciemnego.
- Krzem najlepiej sprawdza się w świetle widzialnym i bliskiej podczerwieni, a do bardzo słabych sygnałów często wybiera się APD.
- W układach pomiarowych ważniejsze od dużego rezystora bywa poprawne przetworzenie prądu na napięcie.
- W fotowoltaice i automatyce ten sam efekt fizyczny bywa używany inaczej, dlatego nie wolno mylić detekcji światła z wytwarzaniem energii.
Jak działa światłoczułe złącze p-n i skąd bierze się prąd

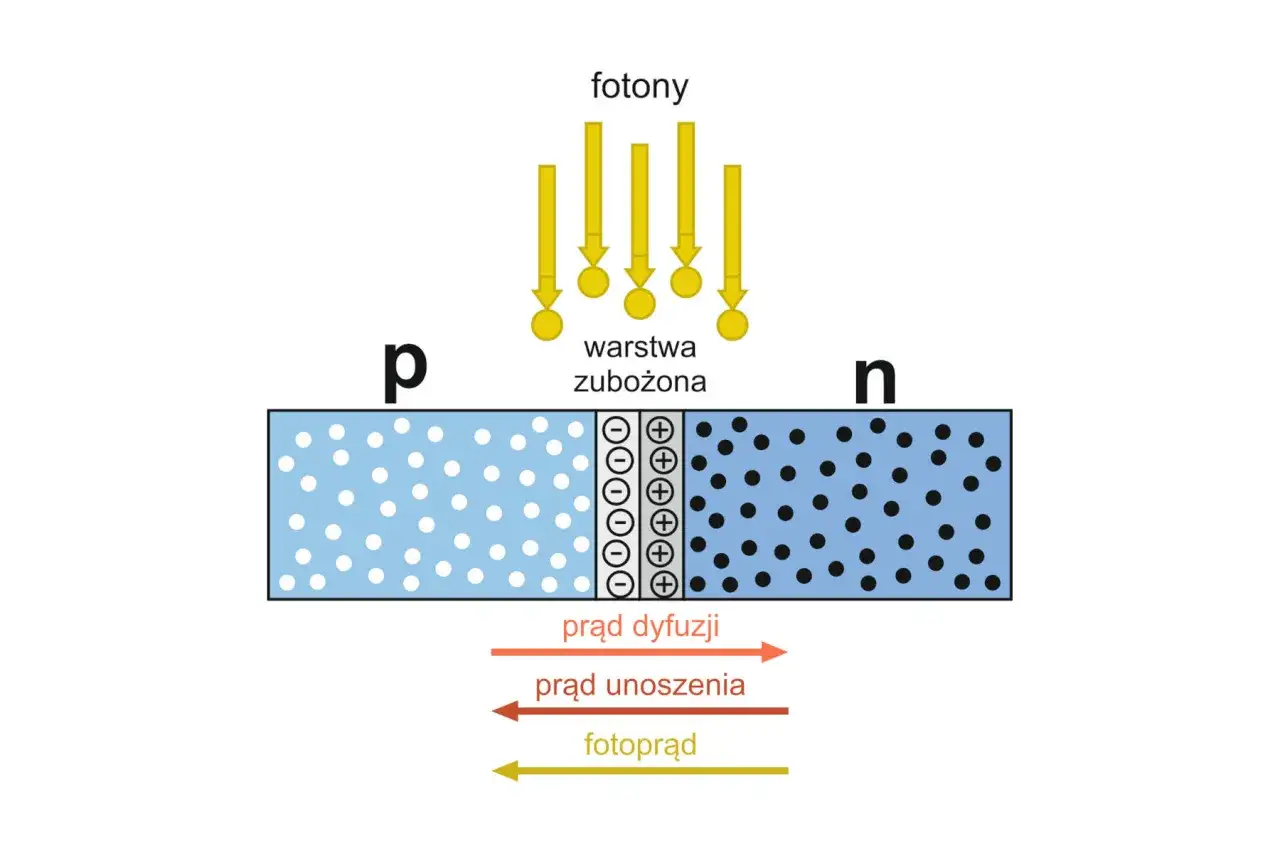

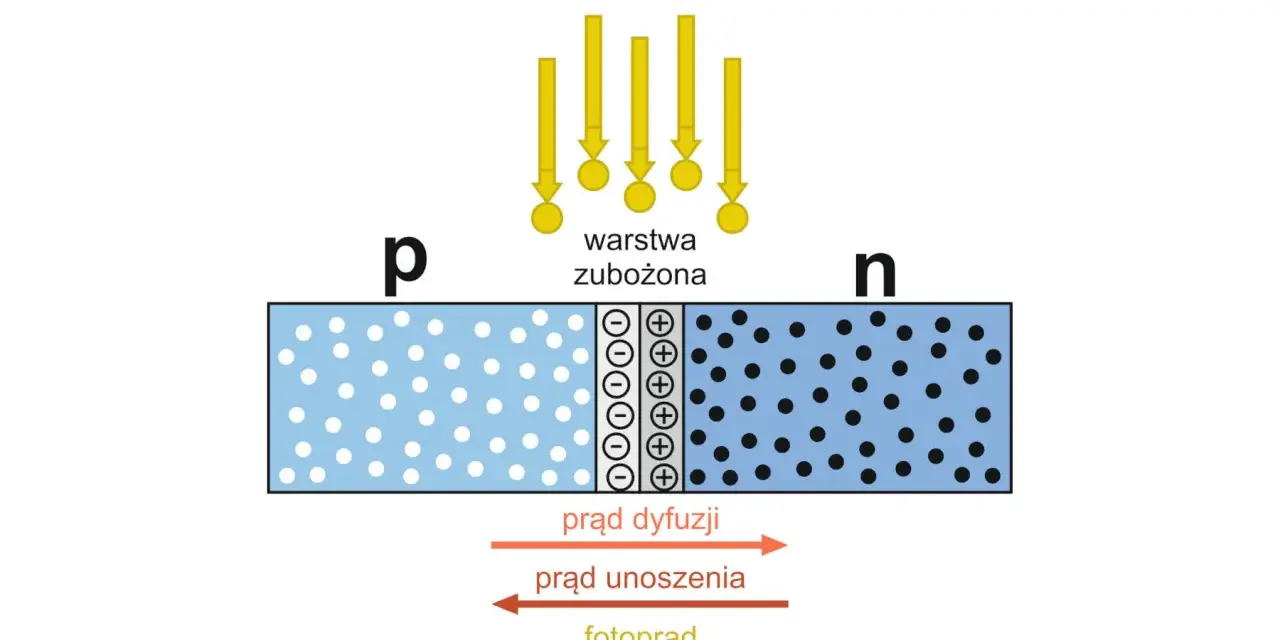

Podstawą jest złącze półprzewodnikowe, w którym padające fotony wybijają nośniki ładunku i tworzą pary elektron-dziura. W obszarze złącza, a szczególnie w warstwie zubożonej, te nośniki są natychmiast rozdzielane przez pole elektryczne, więc na wyjściu pojawia się fotoprąd proporcjonalny do ilości światła. To właśnie dlatego ten element działa jak bardzo czuły detektor, a nie jak zwykła dioda prostownicza.
W praktyce spotyka się dwa sposoby pracy. W trybie fotowoltaicznym układ działa bez polaryzacji zewnętrznej i daje niski szum, ale zwykle wolniej reaguje. W trybie fotoprzewodzącym stosuje się polaryzację zaporową, która przyspiesza zbieranie ładunku i poprawia liniowość, lecz zwiększa prąd ciemny oraz wrażliwość na temperaturę. Ja najczęściej traktuję to tak: jeśli liczy się precyzja i niski szum, wybieram ostrożniej, a jeśli liczy się szybkość, akceptuję większą złożoność układu. Kiedy rozumiesz już zasadę działania, sensownie przejść do parametrów, bo to one rozstrzygają, czy element nada się do konkretnego zastosowania.
Jakie parametry naprawdę decydują o jakości pomiaru
W opisach katalogowych łatwo zgubić się w liczbach, ale w praktyce kilka parametrów robi całą różnicę. Najważniejsza jest responsywność, czyli ile prądu otrzymasz z danej mocy optycznej. Obok niej stoją prąd ciemny, pasmo przenoszenia, pojemność złącza, liniowość i wpływ temperatury. Dla krzemowych elementów czułość często jest najwyższa w zakresie czerwieni i bliskiej podczerwieni, a w dobrze dobranych konstrukcjach może osiągać wartości rzędu 0,5-0,6 A/W w okolicach 800 nm. To dobry punkt odniesienia, ale nie jedyny, bo sama czułość bez niskiego szumu niewiele daje.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Responsywność | Stosunek prądu do mocy optycznej | Decyduje o tym, jak silny sygnał dostaniesz z danego oświetlenia |
| Prąd ciemny | Prąd obecny bez światła | Ogranicza wykrywanie bardzo słabych sygnałów |
| Pasmo i czas narastania | Jak szybko układ reaguje na zmianę światła | Kluczowe w łączności optycznej, impulsach i szybkich czujnikach |
| Pojemność złącza | Ile ładunku trzeba przeładować przy zmianie stanu | Im większa, tym trudniej uzyskać wysokie pasmo |
| Liniowość | Jak wiernie prąd rośnie wraz z oświetleniem | Ważna w fotometrii, pomiarach i automatyce |
| Temperatura | Warunki pracy elementu | Podnosi szum i może zmieniać punkt pracy oraz czułość |
Warto też pamiętać o jednej rzeczy, którą początkujący często pomijają: bardzo duży zakres liniowości nie wynika tylko z samego elementu, ale z całego toru pomiarowego. Dobrze zaprojektowany układ może utrzymać proporcjonalność sygnału w bardzo szerokim zakresie, ale jeśli wzmacniacz lub rezystor są źle dobrane, ten potencjał znika. Dlatego po parametrach sensownie przejść do typów elementów, bo różnice konstrukcyjne od razu przekładają się na praktykę.
PIN, standardowy krzem czy APD i który wariant wybrać
Najprościej podzielić te elementy według tego, jak bardzo priorytetem jest szybkość, czułość albo prostota układu. Standardowy krzemowy detektor jest zwykle najłatwiejszy w użyciu, PIN daje lepszą szybkość i mniejszą pojemność, a APD dodaje wewnętrzne wzmocnienie przy bardzo słabym sygnale. Jeśli potrzebujesz pracy w dłuższej podczerwieni, sama krzemowa konstrukcja może już nie wystarczyć i wtedy rozważa się inne materiały, na przykład InGaAs.
| Typ | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Standardowy krzemowy | Prosty, tani, stabilny, dobry w świetle widzialnym | Mniejsza szybkość niż w PIN, słabsza odpowiedź poza zakresem krzemu | Czujniki oświetlenia, automatyka, proste pomiary |
| PIN | Niska pojemność, szybka odpowiedź, dobra liniowość | Zwykle wymaga polaryzacji zaporowej i sensownego wzmacniania sygnału | Łączność optyczna, szybkie układy pomiarowe, odbiorniki światła |
| APD | Wewnętrzne wzmocnienie, bardzo dobra praca przy słabym świetle | Wyższe napięcie, większa wrażliwość na temperaturę i bardziej wymagający tor zasilania | LIDAR, detekcja bardzo słabych sygnałów, precyzyjne układy specjalistyczne |
W praktyce wybór bywa prostszy, niż wygląda z katalogu. Do zwykłej automatyki i pomiaru natężenia światła często wystarcza krzemowy wariant. Gdy potrzebna jest szybkość, biorę PIN. Gdy sygnał jest naprawdę słaby, a koszt i złożoność nie są głównym ograniczeniem, sens ma APD. Taki podział od razu prowadzi do pytania, gdzie ten element pracuje najlepiej w elektronice i branży energii.
Gdzie taki detektor pracuje najlepiej w elektronice i energetyce
W elektronice zastosowań jest naprawdę dużo, ale kilka z nich powtarza się najczęściej. To przede wszystkim bariery optyczne, enkodery, odbiorniki pilotów, moduły komunikacji światłowodowej, czujniki zmierzchu, aparatura medyczna i układy pomiarowe. W każdej z tych aplikacji chodzi o to samo: zamienić zmienność światła na przewidywalny sygnał elektryczny.
- W automatyce przemysłowej dobrze sprawdza się tam, gdzie trzeba wykryć obecność obiektu albo zmianę położenia.
- W telekomunikacji optycznej liczy się szybkość reakcji i niski szum, dlatego częściej wybiera się konstrukcje PIN lub APD.
- W pomiarach laboratoryjnych najważniejsza jest liniowość, bo od niej zależy wiarygodność wyniku.
- W systemach fotowoltaicznych i monitoringu słonecznym taki detektor służy do pomiaru promieniowania, a nie do jego zamiany w energię użytkową.
To rozróżnienie jest istotne, bo łatwo je pomylić. Ogniwo fotowoltaiczne i element detekcyjny korzystają z pokrewnego zjawiska, ale są projektowane do innych zadań. W energetyce interesuje nas zwykle moc i sprawność, a w elektronice pomiarowej - szybkość, stabilność i szum. Właśnie dlatego ten sam efekt fizyczny może kończyć się zupełnie innym produktem końcowym. Skoro wiemy już, gdzie to działa, trzeba jeszcze odpowiedzieć na pytanie, jak dobrać układ, żeby nie stracić jakości na poziomie projektu.
Jak dobrać układ i uniknąć najczęstszych błędów
Jeśli miałbym wskazać najpraktyczniejszą zasadę, powiedziałbym tak: najpierw definiuję długość fali, zakres natężenia i wymaganą szybkość, a dopiero potem wybieram sam element. To oszczędza mnóstwo czasu. W projektach pomiarowych bardzo często lepszy od prostego rezystora obciążenia jest wzmacniacz transimpedancyjny, czyli układ zamieniający prąd na napięcie. Dzięki temu łatwiej kontrolować czułość, pasmo i offset.
- Dobierz materiał do zakresu widma. Krzem nie zastąpi układu do długiej podczerwieni.
- Sprawdź, czy potrzebujesz trybu bez polaryzacji, czy pracy z polaryzacją zaporową.
- Nie przesadzaj z rezystorem obciążenia, bo duża wartość poprawi sygnał tylko pozornie - zwykle pogorszy pasmo i liniowość.
- Uwzględnij temperaturę, bo wzrost temperatury podnosi prąd ciemny i szum.
- Zadbaj o ekranowanie od światła otoczenia, bo przypadkowe doświetlenie potrafi zniekształcić pomiar bardziej niż sam komponent.
Najczęstszy błąd, który widzę, to traktowanie detektora jak zwykłej diody sygnałowej. Drugi błąd to założenie, że większa powierzchnia zawsze jest lepsza. Większy obszar ułatwia trafienie wiązką, ale zwykle zwiększa pojemność i obniża szybkość. Trzeci problem to brak kontroli napięcia zaporowego: zbyt wysokie może uszkodzić element, a zbyt niskie nie da oczekiwanej dynamiki. Kiedy te rzeczy są uporządkowane, zostaje ostatni krok - kontrola wdrożenia przed uruchomieniem projektu.
Co sprawdzam przed wdrożeniem do projektu
Przed finalnym uruchomieniem zawsze robię krótką listę kontrolną. Dzięki temu unikam sytuacji, w której układ działa „mniej więcej”, ale nie nadaje się do realnego użycia. To szczególnie ważne w urządzeniach pracujących przez długi czas albo w zmiennej temperaturze.
- Zakres spektralny jest zgodny z rzeczywistym źródłem światła.
- Napięcie zaporowe mieści się w bezpiecznym zakresie producenta.
- Tor pomiarowy ma zapas pasma, a nie tylko „działa na stole”.
- Poziom szumu w ciemności jest akceptowalny dla planowanej czułości.
- Obudowa, okno optyczne i filtr nie zniekształcają zbyt mocno sygnału.
- Układ został sprawdzony również przy zmianach temperatury, bo to często ujawnia błędy, których nie widać na zimnym stole laboratoryjnym.
Jeżeli mam zostawić jedną praktyczną myśl, to taką: skuteczny detektor światła nie zaczyna się od katalogu, tylko od dobrze opisanego problemu. Gdy wiem, jakie światło mam mierzyć, jak szybko ma reagować układ i ile szumu mogę zaakceptować, wybór staje się prosty. Wtedy ten niewielki element naprawdę robi to, do czego został stworzony - zamienia światło w czytelny, użyteczny sygnał elektryczny.
