W tej centrali najwięcej problemów nie bierze się z samej mechaniki bramy, tylko z niejasnego układu funkcji, parametrów i kolejności kroków. Poniżej porządkuję temat nice mca2 instrukcja programowania tak, jak podszedłbym do niego na realnym montażu: od rozpoznania wersji centrali, przez wejście w tryb programowania, po wyszukiwanie krańcówek i typowe błędy. Jeśli pracujesz z automatyką bramy w domu lub przy mniejszym obiekcie, ta wiedza oszczędza czas i eliminuje większość nietrafionych prób.
Najważniejsze rzeczy, które trzeba ustawić, zanim brama zacznie pracować sama
- MCA2 to starsza centrala, a materiały do MCA2R10 nie zawsze pasują do niej 1:1.
- Programowanie opiera się na P1, P2 i P3 oraz na diodach L1-L5, więc najpierw trzeba zrozumieć ich logikę.
- Po każdej większej zmianie warto sprawdzić krańcówki i bezpieczeństwo, a nie tylko zapisać ustawienie.
- Drugi poziom służy do parametrów ruchu, takich jak pauza, czułość i zachowanie wejścia AUX.
- W układach z fotowoltaiką lub akumulatorem buforowym tryb oszczędzania energii ma znaczenie praktyczne, ale zmienia zachowanie wejść i wyjść.
- Kasowanie pamięci zawsze oznacza ponowne wyszukiwanie krańcówek.
Czym jest MCA2 i jak odróżnić ją od MCA2R10
W praktyce zaczynam od jednego pytania: czy mam do czynienia z oryginalną centralą MCA2, czy już z MCA2R10. To ważne, bo nowsza wersja nie jest tylko drobną aktualizacją. W dokumentacji Nice wyraźnie zaznaczono, że MCA2R10 zastępuje MCA2, ma inną logikę połączeń, zintegrowany odbiornik radiowy na 100 nadajników i dodatki, których starsza płyta nie miała.
Dla instalatora oznacza to jedno: nie kopiuję ustawień z pamięci i nie zakładam, że procedura programowania będzie identyczna. W starszych instalacjach często spotkasz klasyczną logikę programowania opartą na trzech przyciskach i pięciu diodach, natomiast przy MCA2R10 dochodzą zmiany w terminalach, selekcji silnika i sposobie pracy radia. Jeśli ktoś wymienia płytę „na podobną”, właśnie tu najłatwiej popełnić błąd.
| Cecha | MCA2 | MCA2R10 |
|---|---|---|
| Programowanie | Starsza procedura, oparta na klasycznej logice P1/P2/P3 | Procedury są inne, więc nie wolno ich przepisywać 1:1 |
| Radio | Zewnętrzne rozwiązanie zależne od konfiguracji | Zintegrowany odbiornik radiowy na 100 nadajników |
| Selekcja silnika | Starsza logika okablowania i ustawień | Dodano 4 przełączniki DIP do wyboru typu silnika |
| Obsługa Oview | W starszej wersji brak takiego samego układu jak w R10 | Dodano złącze dla adaptera IBT4N do programatora Oview |
Jeśli więc ktoś mówi „to prawie to samo”, ja podchodzę do tego ostrożnie. Z punktu widzenia serwisu różnica jest realna, a od niej zależy kolejność ustawień. Zanim jednak ruszysz przyciskami, warto sprawdzić samą instalację i bezpieczeństwo, bo to one decydują, czy programowanie w ogóle ma sens.
Co sprawdzam przed wejściem w programowanie
Nie zaczynam od parametrów. Najpierw sprawdzam, czy centrala ma warunki do poprawnej pracy, bo źle podłączony STOP, odwrócona polaryzacja silnika albo brak reakcji wejść zniszczą cały efekt programowania. W pierwszym uruchomieniu warto też zweryfikować, czy po zasileniu diody zachowują się zgodnie z instrukcją i czy wejścia typu NC oraz NO mają logiczny stan spoczynkowy.
- Zasilanie - po uruchomieniu centrali sprawdzam, czy logika zasilania i sygnalizacji działa prawidłowo, a jeśli coś wygląda podejrzanie, wracam do okablowania.
- Wejścia bezpieczeństwa - STOP, PHOTO i PHOTO1 muszą być aktywne wtedy, gdy są wymagane przez schemat, bo przy wyszukiwaniu krańcówek centrala potrafi przerwać procedurę przy każdym błędzie.
- Kierunek pracy silników - po krótkim impulsie oba skrzydła powinny reagować zgodnie z logiką, a górne skrzydło powinno startować jako pierwsze.
- Pozycja skrzydeł - przed wyszukiwaniem krańcówek ustawiam skrzydła mniej więcej w połowie drogi, nie przy samych ogranicznikach.
- Tryb oszczędzania energii - jeśli układ pracuje z panelem fotowoltaicznym albo akumulatorem buforowym, ustawiam go zgodnie z przewidzianym schematem, bo tryb standby zmienia zachowanie wejść i wyjść.
Warto też pamiętać, że tryb „Everything in stand by” i Phototest są alternatywne, czyli wzajemnie się wykluczają. To drobny detal na papierze, ale w praktyce bywa przyczyną dziwnych objawów, zwłaszcza przy rozbudowanych układach z fotokomórkami. Kiedy mam to potwierdzone, przechodzę do samej logiki przycisków i diod.

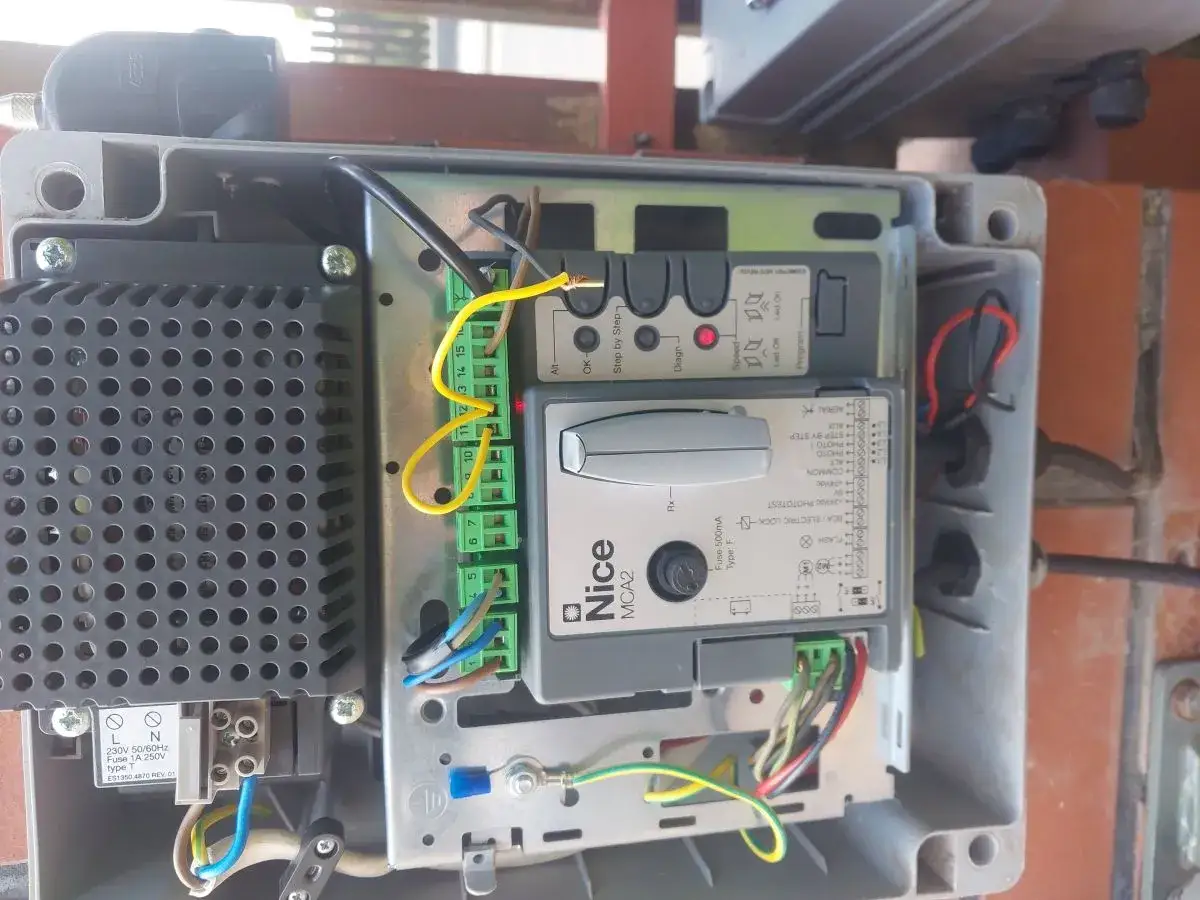

Jak czytać przyciski P1, P2 i P3 oraz diody sygnalizacyjne
To jest moment, w którym większość osób zaczyna działać „na czuja”, a właśnie tu najlepiej trzymać się procedury. W tej centrali P1, P2 i P3 robią za cały interfejs programowania, a pięć diod L1-L5 pokazuje, co jest aktualnie wybrane. Po wejściu w tryb programowania wszystkie diody migają szybko, co jest prostym sygnałem, że centrala czeka na wybór funkcji.
| Element | Rola w praktyce |
|---|---|
| P1 | Wybór funkcji, powrót o poziom wyżej, wyjście z programowania |
| P2 | Wejście w drugi poziom, zmiana wartości parametru |
| P3 | Przełączanie części pierwszej i drugiej poziomu 1, a poza programowaniem także zmiana prędkości slow/fast |
| L1-L5 | Wskazanie wybranej funkcji lub parametru |
| LED P1 | W poziomie 1 świeci stale, w poziomie 2 szybko miga |
Najprostsza zasada brzmi tak: P1 wybiera, P2 zatwierdza lub zmienia wartość, P3 przełącza kontekst. W poziomie pierwszym krótkie błyski diody oznaczają funkcję wyłączoną, długie - włączoną. Poza programowaniem P3 pozwala zmienić prędkość ruchu, a dioda L3 pokazuje, czy wybrano ruch wolny, czy szybki. W praktyce to przydatne, gdy użytkownik skarży się na zbyt agresywną pracę skrzydeł albo zbyt długi ruch.
Wejście do programowania jest proste: przytrzymujesz P1 i P2 przez co najmniej 3 sekundy, a potem pracujesz już na diodach i krótkich potwierdzeniach. Jeśli jednak nie rozumiesz tej logiki, łatwo pomylić zapis zmian z ich anulowaniem, więc dobrze jest najpierw opanować tę część, zanim przejdziesz do funkcji użytkowych.
Jakie funkcje pierwszego poziomu zmienia się najczęściej
Pierwszy poziom służy do włączania i wyłączania najważniejszych funkcji centrali. Ja traktuję go jako zestaw decyzji „jak ma zachowywać się brama w codziennym użyciu”, a nie jako miejsce do wszystkich możliwych regulacji. W praktyce najczęściej rusza się kilka opcji, które wpływają na komfort, bezpieczeństwo i zużycie energii.
Funkcje wygody i ruchu
| Funkcja | Co daje w praktyce | Kiedy ma sens |
|---|---|---|
| Automatyczne zamykanie | Bramka zamyka się po czasie pauzy; fabrycznie jest to 20 s, a zakres obejmuje 5, 10, 20, 40 i 80 s | Gdy chcesz, by brama zamykała się bez dodatkowego polecenia |
| Funkcja „condominium” | Kolejne polecenia nie przerywają ruchu, tylko go porządkują | Przy wielu użytkownikach i częstych impulsach z pilotów |
| Pre-flashing | Światło ostrzegawcze zapala się przed ruchem przez 3 s | Gdy chcesz wcześniej sygnalizować start automatyki |
| Close after photo | Po zwolnieniu fotokomórki brama domyka się po 4 s zamiast czekać pełną pauzę | Przy bramach, przez które często przejeżdża się seriami |
| Opening delay | Opóźnia start drugiego skrzydła, żeby skrzydła nie zahaczały o siebie | Przy cięższych lub szerokich skrzydłach, gdzie liczy się kolejność ruchu |
W praktyce nie ustawiam tych opcji „na zapas”. Jeśli brama działa zbyt nerwowo, zaczynam od automatycznego zamykania i pre-flashingu. Jeśli użytkownik ma dużo wyjazdów w ciągu dnia, funkcja condominium daje bardziej przewidywalne zachowanie. Z kolei close after photo poprawia wygodę, ale ma sens tylko wtedy, gdy fotokomórki są dobrze zamontowane i nie generują fałszywych przerwań.
Przeczytaj również: Bezpieczniki Ford Mondeo Mk4: Znajdź i wymień sam! Pełny poradnik
Funkcje związane z energią i sygnalizacją
| Funkcja | Co trzeba wiedzieć | Praktyczna uwaga |
|---|---|---|
| Everything in stand by / Phototest | Tryb oszczędzania energii odcina wejścia i wyjścia po 1 minucie od zakończenia manewru; Phototest sprawdza fotokomórki na początku ruchu | Te dwa tryby są alternatywne, więc nie zakładaj, że zadziałają jednocześnie |
| Gate open indicator / electric lock | Wyjście może pełnić rolę lampki sygnalizacyjnej albo elektrozaczepu; przy elektrozaczepie aktywacja trwa 3 s na początku otwierania | To dobry sposób, by połączyć sygnalizację z zabezpieczeniem skrzydła |
Tu szczególnie widać, dlaczego ta centrala dobrze pasuje do instalacji, w których liczy się pobór energii. Jeśli układ pracuje z zasilaniem fotowoltaicznym albo z akumulatorem buforowym, stan spoczynku ma realne znaczenie, ale trzeba go skonfigurować świadomie. Właśnie dlatego po funkcjach pierwszego poziomu przechodzę do parametrów, które wpływają na sam ruch, a nie tylko na jego logikę.
Parametry drugiego poziomu, które robią największą różnicę
Drugi poziom to miejsce, w którym nie zmieniam wszystkiego naraz. Z mojego doświadczenia najczęściej koryguje się trzy rzeczy: czas pauzy, czułość prądową i zachowanie wejścia AUX. Reszta parametrów jest ważna, ale zwykle dopiero wtedy, gdy instalacja ma konkretny problem albo dodatkowe osprzętowanie.
| Parametr | Dostępne wartości | Co zmienia |
|---|---|---|
| Czas pauzy | 5, 10, 20, 40, 80 s | Określa, po jakim czasie brama zamknie się automatycznie |
| Wejście AUX | Partial open type 1, partial open type 2, open only, close only, photo 2, no function | Decyduje, jak zachowa się dodatkowe wejście z przycisku, przełącznika lub innego urządzenia sterującego |
| Discharge time | Brak rozładowania albo 0,3 s | Wpływa na sposób pracy wyjścia w określonych sytuacjach sterowania |
| Czułość prądowa | Poziom 1 do 5 | Poziom 1 jest bardziej czuły, poziom 5 mniej czuły; to ważne przy wykrywaniu przeszkód |
Przy czułości zawsze zachowuję ostrożność. Zbyt wysoka czułość może zatrzymywać bramę bez potrzeby, szczególnie przy cięższych skrzydłach albo przy oporach mechanicznych na krańcach ruchu. Zbyt niska czułość jest jeszcze gorsza, bo osłabia reakcję na przeszkodę. Dlatego po zmianie tego parametru nie kończę na zapisie, tylko sprawdzam rzeczywisty ruch skrzydeł i reakcję automatyki na opór.
Drugi poziom otwiera się z poziomu pierwszego: najpierw wchodzisz do programowania P1 i P2, potem P1 wybierasz funkcję, a P2 przez 3 sekundy wprowadza cię do parametrów tej funkcji. W praktyce to uporządkowany układ, ale wymaga dyscypliny. Jeśli zgubisz się na tym etapie, najlepiej wrócić o poziom wyżej i zacząć jeszcze raz, zamiast wymuszać zapis przypadkowego ustawienia.
Automatyczne wyszukiwanie krańcówek krok po kroku
To jest etap, którego nie traktuję jak formalność. Centrala musi zmierzyć czas otwierania i zamykania, żeby prawidłowo obsługiwać ruch skrzydeł, opóźnienia i zatrzymanie na mechanicznych ogranicznikach. Jeśli pamięć była kasowana albo płyta była wymieniana, wyszukiwanie krańcówek trzeba wykonać ponownie.
- Ustaw skrzydła mniej więcej w połowie drogi, a nie przy samym końcu otwarcia lub zamknięcia.
- Sprawdź, czy aktywne są wszystkie wymagane zabezpieczenia: STOP, PHOTO i PHOTO1.
- Upewnij się, że przycisk albo polecenie nie będzie w trakcie procedury przypadkowo przerywane.
- Wciśnij P2, aby uruchomić wyszukiwanie.
- Centrala wykona krótkie otwarcie obu silników, potem zamknie dolne skrzydło do ogranicznika, następnie górne skrzydło, po czym rozpocznie otwieranie najpierw górnego, a po ustawionym opóźnieniu dolnego.
- Na końcu centrala zapisze pomiary i wykona pełny cykl zamykania.
Jeśli opóźnienie otwierania jest zbyt małe, procedurę trzeba przerwać P1, skorygować parametr i uruchomić ją ponownie. To nie jest drobiazg, bo zbyt krótki odstęp między skrzydłami potrafi powodować mechaniczne tarcie albo wzajemne blokowanie. Gdy pamięć została skasowana, nowe wyszukiwanie krańcówek jest obowiązkowe i nie da się tego obejść samym zapisaniem funkcji.
Najczęstsze błędy, które zatrzymują całą logikę
W serwisie widzę kilka powtarzalnych pomyłek. Najgorsza jest ta, w której ktoś miesza MCA2 z MCA2R10 i próbuje zastosować procedurę z niewłaściwej dokumentacji. Druga to zapisanie funkcji bez sprawdzenia, czy ruch skrzydeł w ogóle został poprawnie nauczony. Trzecia to traktowanie zabezpieczeń jak przeszkody w programowaniu, a nie jak warunek poprawnej pracy.
- Mylenie wersji centrali - procedura MCA2R10 nie jest kopią MCA2, więc trzeba najpierw rozpoznać płytę.
- Pomijanie krańcówek - po skasowaniu pamięci albo większej zmianie ustawień nie ma sensu liczyć na „samo się nauczy”.
- Błędne wejścia NC/NO - jeśli diody wejść nie zachowują się logicznie, programowanie będzie niestabilne.
- Łączenie Phototest i standby na siłę - to tryby alternatywne, więc jeden wyłącza drugi.
- Zła kolejność silników - górne skrzydło powinno startować jako pierwsze; jeśli nie, trzeba wrócić do połączeń i ustawień.
Jeśli po poprawnym podłączeniu nadal nie masz około 30 V DC tam, gdzie powinno być zasilanie logiki, albo jeśli wejścia bezpieczeństwa nie przechodzą w stan zgodny z opisem, ja przerywam programowanie. W takim stanie dalsze klikanie przyciskami tylko komplikuje diagnostykę. Lepiej wrócić do podstaw niż udawać, że problem rozwiąże się sam.
Co zapamiętać, zanim zamkniesz obudowę i oddasz bramę do pracy
Ta centrala nie wymaga magicznych sztuczek, tylko poprawnej kolejności. Najpierw rozpoznaj wersję płyty, potem sprawdź wejścia i ruch mechaniczny, następnie ustaw funkcje pierwszego poziomu, a dopiero później dopracuj parametry drugiego poziomu. W instalacjach z fotowoltaiką albo akumulatorem buforowym szczególnie pilnuję trybu oszczędzania energii, bo wtedy każdy detal ma wpływ na stabilność pracy.
Jeśli miałbym zostawić tylko jedną praktyczną zasadę, byłaby prosta: nie zapisuj ustawień, dopóki brama nie przejdzie pełnego testu ruchu i krańcówek. W automatyce to właśnie porządek kroków, a nie liczba zmienionych opcji, robi największą różnicę.
