Najważniejsze rzeczy, które warto zapamiętać
- UART to prosty, asynchroniczny port szeregowy z liniami Tx i Rx, używany głównie lokalnie.
- W domu pojawia się najczęściej w urządzeniach technicznych i serwisowych, a nie jako główna magistrala całej instalacji.
- Do dłuższych połączeń lepiej zwykle sprawdza się RS-485 z Modbus RTU albo Ethernet.
- Przy budowie domu kluczowe są: separacja od 230 V, zapas kabla, dostęp do urządzeń i poprawne poziomy napięć.
- Najczęstsze błędy to zła masa, pomylone Tx/Rx, zły baud rate i traktowanie portu serwisowego jak stałej magistrali.
Czym jest UART i kiedy przydaje się w domu
UART to asynchroniczny port szeregowy: jedna strona nadaje dane linią Tx, druga je odbiera linią Rx, a obie muszą mieć zgodnie ustawioną prędkość transmisji. Nie ma tu wspólnego zegara, więc urządzenia uzgadniają tylko format ramki, najczęściej 8N1, czyli 8 bitów danych, brak parzystości i 1 bit stopu. To proste rozwiązanie świetnie działa w elektronice lokalnej, ale ja nie traktowałbym go jako przewodu do rozprowadzania po całym domu.

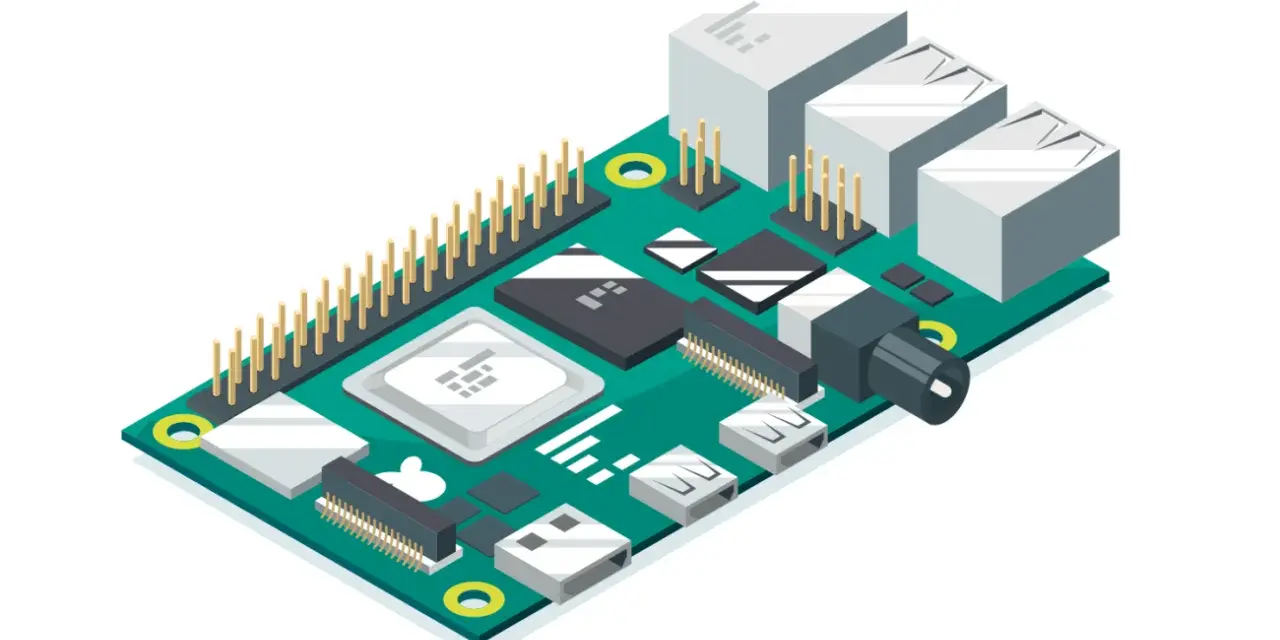

W domu taki port najczęściej widzisz jako złącze serwisowe, interfejs diagnostyczny albo wewnętrzne połączenie między modułami. Gdy urządzenie ma pracować w rozdzielni, przy falowniku albo w sterowniku technicznym, ważniejsze od samej nazwy jest to, czy producent przewidział długi kabel, ekranowanie i odporność na zakłócenia.
Jak czytać podstawowe parametry
Najbardziej praktyczne są trzy rzeczy: baud rate, poziom napięć i wspólna masa. Popularne prędkości to 9600 b/s, 19200 b/s i 115200 b/s, ale zbyt szybka transmisja na słabym przewodzie potrafi dać błędy mimo poprawnego podłączenia. W nowych urządzeniach trafisz zwykle na poziomy 3,3 V albo 5 V, a to nie to samo co RS-232.
Przeczytaj również: System 3E cena za m2 - Ile kosztuje budowa i czy to się opłaca?
Gdzie kończy się sens prostego połączenia
Jeśli producent nie mówi wyraźnie, że kabel może być długi i prowadzony przez trudne środowisko, bezpiecznie zakładam, że UART jest rozwiązaniem lokalnym. To dobry wybór na krótkie odcinki wewnątrz urządzenia, ale słaby kandydat na magistralę między kondygnacjami albo między budynkiem a ogrodem. Z tego powodu przy planowaniu domu szybko pojawia się pytanie o RS-485, Modbus albo Ethernet, więc przechodzę do praktyki.

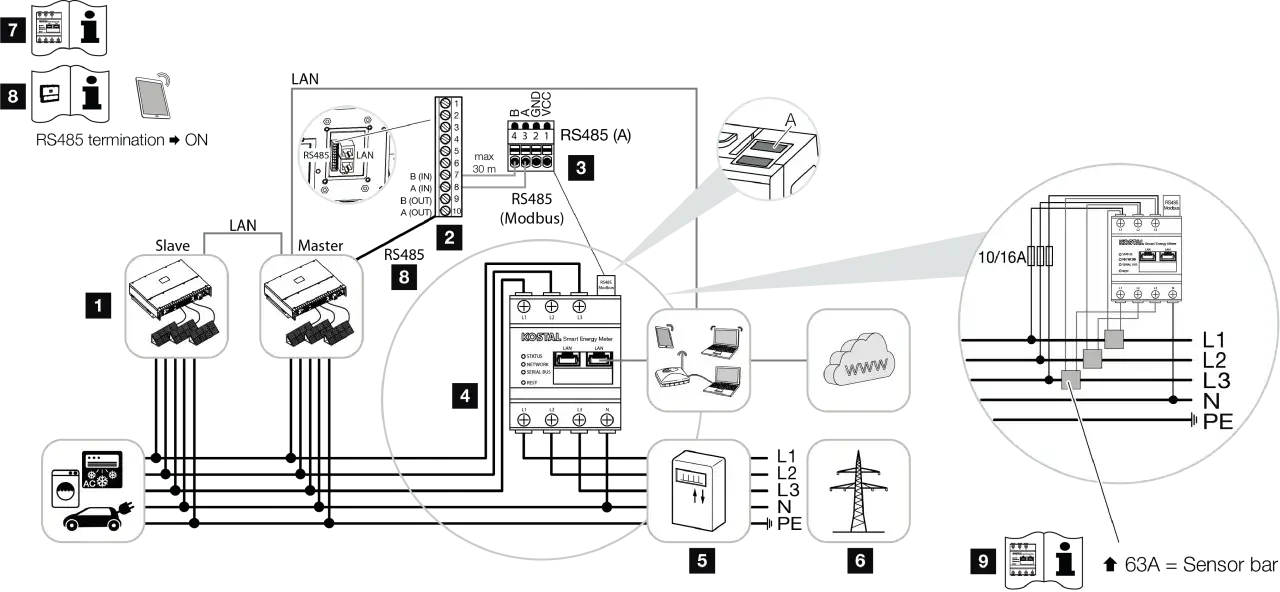

Gdzie spotkasz go w instalacji domowej i przy fotowoltaice
Najczęściej w miejscach, których na co dzień nie widać: w falowniku, module komunikacyjnym, liczniku energii, sterowniku pompy ciepła, rekuperatorze albo centrali alarmowej. W budowie domu to ważne, bo te urządzenia później mają współpracować z monitoringiem zużycia, automatyką i aplikacją do zarządzania energią.
| Urządzenie | Po co tam komunikacja szeregowa | Co warto zaplanować przy budowie |
|---|---|---|
| Falownik fotowoltaiczny | Odczyt parametrów pracy, alarmów i produkcji | Łatwy dostęp do urządzenia i miejsce na bramkę lub logger |
| Licznik energii | Integracja z EMS, odczyt poboru i oddawania energii | Osobny tor komunikacyjny do szafy technicznej |
| Pompa ciepła | Diagnostyka i sterowanie wybranymi funkcjami | Nie zabudowywać portu serwisowego na stałe |
| Rekuperator | Monitoring, harmonogramy i odczyty błędów | Rezerwa miejsca na kable i serwis |
| Centrala alarmowa | Moduły rozszerzeń i logi zdarzeń | Separacja od przewodów zasilających 230 V |
W praktyce bardzo często nie chodzi nawet o sam port UART, tylko o interfejs schowany w środku urządzenia. Na zewnątrz widzisz już zwykle RS-485, Ethernet albo dedykowane złącze producenta. To ważne rozróżnienie, bo przy zakupie sprzętu łatwo pomylić „da się podłączyć” z „da się sensownie zintegrować”.
Jak zaplanować okablowanie i szafę techniczną, żeby nie robić przeróbek
Ja przy budowie domu patrzę na komunikację tak samo jak na zasilanie: lepiej zaplanować ją wcześniej niż później szukać kompromisów po tynkach. Jeśli w domu mają pracować urządzenia energetyczne i automatyka, szafa teletechniczna oraz trasy kablowe powinny być przemyślane od początku.
- Zapewnij centralne miejsce na rozdzielnię lub szafę techniczną, tak aby dało się spiąć falownik, licznik, router i sterownik.
- Prowadź przewody niskonapięciowe osobno od 230 V, bo zakłócenia i serwis to dwa różne problemy, ale oba kosztują.
- Jeśli producent zaleca skrętkę lub ekranowanie, trzymaj się tego, zamiast improwizować zwykłym przewodem instalacyjnym.
- Zostaw zapas długości kabla i dostęp do złącza, bo kilka dodatkowych centymetrów często ratuje montaż.
- Oznacz przewody i porty już na etapie uruchomienia, nie po zamknięciu ścian i zabudowie kotłowni.
- Sprawdź poziomy logiczne 3,3 V i 5 V przed podłączeniem, bo błędne założenie potrafi unieruchomić port albo uszkodzić elektronikę.
W tej części projektu najczęściej wygrywa prostota: krótka, czytelna trasa, jednoznaczny opis i możliwość serwisu bez demontażu pół domu. To prowadzi do kolejnego pytania, czyli czym najlepiej zastąpić UART tam, gdzie odległość lub zakłócenia są większe.
UART, RS-485, Modbus i Ethernet czego użyć w praktyce
Gdy instalacja wychodzi poza obudowę urządzenia, sam port szeregowy rzadko jest najlepszym wyborem. W domu jednorodzinnym najczęściej układa się to tak: UART wewnątrz urządzenia lub na krótkim odcinku serwisowym, RS-485 z Modbus RTU między urządzeniami technicznymi, a Ethernet jako szkielet całej infrastruktury.
| Rozwiązanie | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| UART | Wewnątrz urządzenia, przy krótkim serwisowym połączeniu | Prosty, tani, szybki do uruchomienia | Słaba odporność na zakłócenia i niewielki zasięg |
| RS-485 z Modbus RTU | Falowniki, liczniki energii, sterowniki HVAC, moduły rozproszone | Dobra odporność, dłuższe odcinki, wiele urządzeń na jednej linii | Wymaga transceivera, adresowania i poprawnej terminacji |
| Ethernet | Integracja całego domu, bramki EMS, monitoring, serwery automatyki | Duża elastyczność i standardowa infrastruktura sieciowa | Trzeba zadbać o sieć, switch i konfigurację |
Jeśli urządzenie mówi po Modbus RTU, pamiętaj, że Modbus sam w sobie nie definiuje medium. W praktyce najczęściej jedzie po RS-485, bo ten wariant lepiej znosi dłuższe trasy i zakłócenia niż goła linia UART. Ethernet z kolei dobrze sprawdza się tam, gdzie chcesz spiąć energię, monitoring i automatykę w jedną, czytelną sieć.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Najwięcej problemów widzę nie w samym protokole, tylko w założeniach. Ludzie zakładają, że skoro przewód został podłączony, to komunikacja powinna działać, a to w praktyce za mało.
- Mylenie Tx z Rx i brak wspólnej masy powodują ciszę na linii, mimo że wszystko wygląda poprawnie.
- Mieszanie poziomów 3,3 V, 5 V i RS-232 bez konwertera kończy się błędami albo uszkodzeniem portu.
- Ustawienie złego baud rate, parzystości lub liczby bitów stopu daje śmieciowe dane zamiast sensownego odczytu.
- Prowadzenie sygnału zbyt blisko zasilania 230 V zwiększa podatność na zakłócenia, zwłaszcza przy pracy falownika lub pompy ciepła.
- Brak testu przed zabudową kotłowni albo rozdzielni oznacza, że problem wyjdzie dopiero po zakończeniu najdroższych prac.
- Traktowanie portu serwisowego jak stałej magistrali integracyjnej często kończy się niestabilnym połączeniem po kilku tygodniach.
Najlepsza zasada, jaką stosuję, jest prosta: jeśli coś ma działać latami, najpierw musi być opisane, potem przetestowane, a dopiero na końcu zabudowane. Dzięki temu nie myli się diagnostyki z integracją i nie zostaje z instalacją, której nie da się łatwo utrzymać.
Co warto przewidzieć w projekcie domu, żeby komunikacja działała latami
Przy budowie domu najbardziej opłaca się myśleć o przyszłych urządzeniach, nie tylko o tych kupowanych na start. Dziś może wystarczyć sam falownik i licznik energii, ale za rok dochodzi magazyn energii, sterowanie ładowaniem auta, rekuperacja albo kolejny moduł automatyki.
- Zostaw peszle i przepusty między szafą techniczną, kotłownią, dachem, garażem i miejscem montażu PV.
- Wybieraj urządzenia, które mają dobrze opisaną komunikację, a nie tylko „aplikację producenta”.
- Przewiduj miejsce na bramkę integracyjną, router, switch i ewentualny UPS, żeby monitoring działał także przy zaniku zasilania.
- Planuj dokumentację kabli i portów tak samo jak schemat zasilania, bo po zabudowie jest to bezcenne.
- Nie zamykaj się na jeden protokół, jeśli system ma rosnąć. W domu z fotowoltaiką i automatyką najlepiej działa układ warstwowy: lokalna elektronika, magistrala dla urządzeń technicznych i sieć IP dla całości.
W dobrze zaprojektowanym domu UART nie jest gwiazdą instalacji, tylko jednym z narzędzi, które pomaga urządzeniom mówić tym samym językiem. Jeśli od początku zadbasz o właściwą trasę przewodów, protokół i dostęp serwisowy, późniejsza rozbudowa o energię, automatykę i fotowoltaikę będzie po prostu tańsza i mniej ryzykowna.
