W elektronice kondensator nie jest tylko prostym magazynem ładunku. W praktyce rodzaje kondensatorów różnią się pojemnością, stabilnością, polaryzacją i tym, jak znoszą temperaturę oraz tętnienia prądu, a to właśnie te różnice decydują, czy układ będzie pracował pewnie, czy zacznie gubić parametry po pierwszym większym obciążeniu. W tym tekście pokazuję, jak odróżnić najważniejsze typy, kiedy wybrać ceramiczny, elektrolityczny, foliowy albo superkondensator i na co patrzeć, jeśli element ma trafić do zasilacza, przetwornicy, falownika lub układu pomocniczego w instalacji PV.
Najważniejsze różnice wynikają z dielektryka, polaryzacji i zastosowania
- Ceramiczne kondensatory są małe i szybkie, ale ich pojemność bywa bardzo zależna od napięcia i temperatury.
- Elektrolityczne oferują dużą pojemność w rozsądnej cenie, lecz wymagają poprawnej polaryzacji i mają ograniczoną żywotność.
- Foliowe są stabilne i świetne do pracy impulsowej, ale zajmują więcej miejsca.
- Tantalowe i polimerowe sprawdzają się tam, gdzie liczy się gęstość upakowania i dobre parametry przy niskim napięciu.
- Superkondensatory nie zastępują klasycznych filtrów wysokiej częstotliwości, ale dobrze nadają się do podtrzymania zasilania.
Jak klasyfikuję kondensatory w praktyce
W projektowaniu nie zaczynam od nazwy z katalogu, tylko od pytania: co ten element ma zrobić w układzie. Jedna grupa będzie dobra do filtracji zakłóceń, inna do magazynowania energii, a jeszcze inna do obwodów rezonansowych, gdzie liczy się stabilność i małe straty.

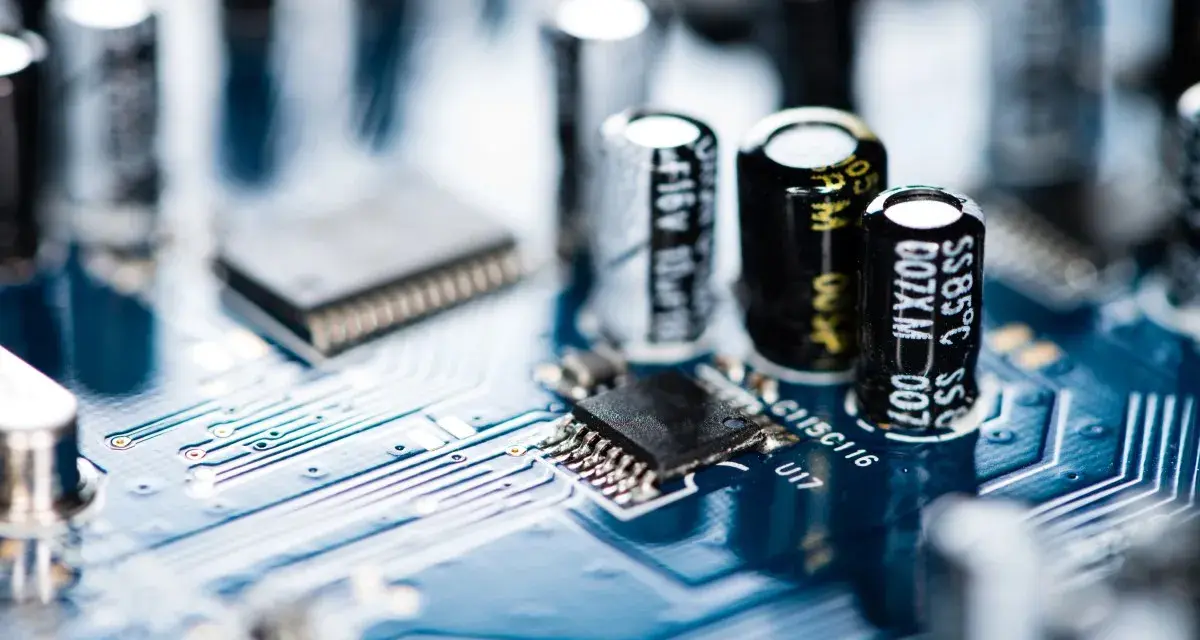

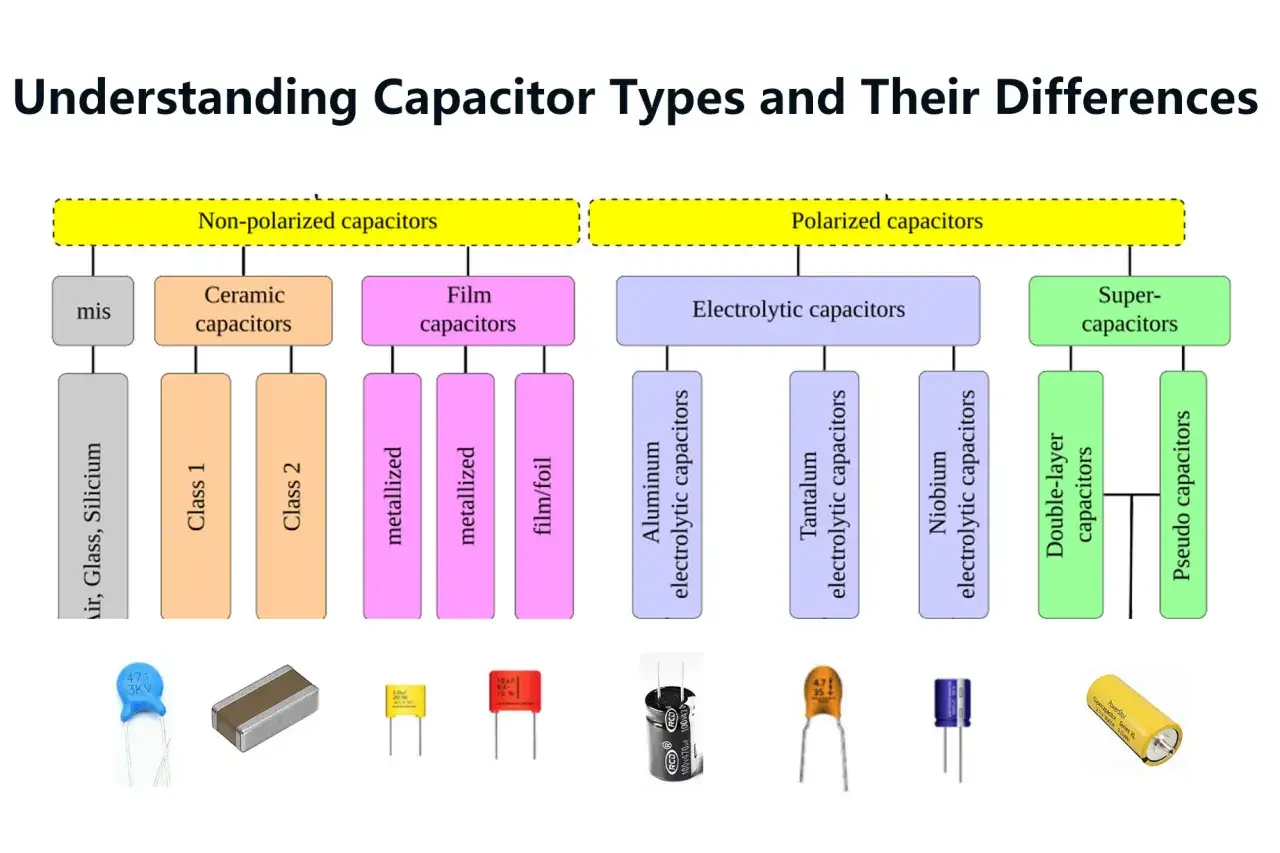

Najprostszy podział prowadzi przez dielektryk, czyli materiał izolacyjny między okładkami. To on w dużej mierze odpowiada za to, czy kondensator będzie ceramiczny, foliowy, elektrolityczny, tantalowy albo mikowy. Drugi ważny podział to polaryzacja: jedne elementy można podłączyć dowolnie, a inne mają wyraźny plus i minus.
Według dielektryka
Ceramika daje małe rozmiary i niskie straty. Folię wybiera się tam, gdzie ważna jest trwałość i przewidywalność. Elektrolit pozwala uzyskać dużą pojemność w kompaktowej obudowie, a tantal podbija gęstość pojemności, kosztem większej ostrożności przy doborze. To różnica, którą widać szczególnie wtedy, gdy układ pracuje długo i gorąco.
Według polaryzacji
Kondensatory niespolaryzowane są wygodniejsze w zastosowaniach zmiennoprądowych i tam, gdzie kierunek napięcia nie jest w pełni przewidywalny. Spolaryzowane trzeba włączać poprawnie, bo odwrócenie biegunów może skrócić ich życie, a w skrajnym przypadku uszkodzić element lub cały moduł.
Przeczytaj również: Stawki godzinowe elektryka 2024: Ile zapłacisz? Cennik i porady
Według zastosowania
W praktyce spotykam też podział na elementy do odsprzęgania, filtrowania, sprzęgania sygnału, pracy rezonansowej, kompensacji mocy biernej i podtrzymania zasilania. Ten podział jest najbliższy rzeczywistym decyzjom projektowym, bo pokazuje nie tylko, czym kondensator jest, ale przede wszystkim po co się go używa.
Kiedy już wiesz, z jaką rodziną masz do czynienia, warto spojrzeć na konkretne typy i ich realne zastosowania.
Najczęściej spotykane typy i gdzie naprawdę mają sens
Jeśli mam opisać najważniejsze typy bez zbędnej teorii, to zwykle zaczynam od tych kilku. Każdy z nich rozwiązuje trochę inny problem, a największy błąd początkujących polega na założeniu, że większa pojemność sama w sobie załatwia sprawę.
| Typ | Typowy zakres pojemności | Największa zaleta | Ograniczenie | Gdzie się sprawdza |
|---|---|---|---|---|
| Ceramiczny C0G/NP0 | od pF do nF, czasem wyżej | Bardzo dobra stabilność i niskie straty | Mała pojemność i wyższy koszt przy dużej precyzji | Obwody rezonansowe, pomiarowe, precyzyjne filtry |
| Ceramiczny X7R/X5R | od nF do wielu µF | Duża pojemność w małej obudowie | Pojemność spada pod wpływem napięcia i temperatury | Odsprzęganie zasilania, bypass, lokalne bufory |
| Elektrolityczny aluminiowy | od kilku µF do tysięcy µF | Duża pojemność przy niskim koszcie | Polaryzacja, ESR i ograniczona żywotność | Wygładzanie zasilania, magazyn energii w prostych zasilaczach |
| Tantalowy / polimerowy | od ułamków µF do setek µF | Wysoka gęstość pojemności i dobra praca w małej objętości | Wymaga rozsądnego deratingu i ostrożności przy udarach prądowych | Niskonapięciowe linie zasilania, elektronika przenośna, gęste PCB |
| Foliowy | od nF do dziesiątek µF | Stabilność, małe straty i długa trwałość | Zwykle większy rozmiar niż w ceramice czy elektrolitach | Snubbery, PFC, audio, układy AC i wysokonapięciowe |
| Superkondensator | od ułamków F do setek F | Bardzo duża pojemność i szybkie ładowanie | Niskie napięcie pracy i inny profil zastosowań | Podtrzymanie pamięci, backup zegara, krótkie zasilanie awaryjne |
Osobno traktuję jeszcze kondensatory bezpieczeństwa X i Y. Mogą być ceramiczne albo foliowe, ale w praktyce liczy się tu przede wszystkim klasa bezpieczeństwa i zachowanie w razie awarii, bo te elementy pracują bezpośrednio przy sieci. W układach zasilania to nie jest detal, tylko warunek bezpiecznej pracy.
Ten przegląd dobrze pokazuje, że sama nazwa typu nie wystarcza do wyboru, bo o powodzeniu decydują jeszcze parametry katalogowe.
Na jakie parametry patrzę przed zakupem
Gdy wybieram kondensator do realnego projektu, patrzę nie tylko na pojemność. Różnice między dobrym a nietrafionym wyborem najczęściej wynikają z napięcia, ESR, temperatury i tolerancji, a dopiero później z samej wartości w mikrofaradach.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Pojemność | Ilość ładunku, którą element może zmagazynować | Decyduje o filtracji, podtrzymaniu i czasie odpowiedzi układu |
| Napięcie znamionowe | Maksymalne napięcie pracy podane przez producenta | Za niski zapas skraca życie elementu i zwiększa ryzyko awarii |
| ESR | Równoważna rezystancja szeregowa | Wpływa na grzanie, straty i zachowanie przy dużych tętnieniach |
| ESL | Równoważna indukcyjność szeregowa | Ogranicza skuteczność przy bardzo szybkich zboczach i wysokich częstotliwościach |
| Temperatura pracy | Zakres, w którym element zachowuje parametry | W gorącej obudowie lub przy pracy ciągłej to parametr krytyczny |
| Polaryzacja i tolerancja | Kierunek podłączenia oraz dopuszczalny rozrzut wartości | Istotne w układach AC, pomiarowych i rezonansowych |
Praktycznie przyjmuję prostą zasadę: zostawiam zapas napięcia. W typowej elektronice komfortowy margines to 20-30 procent, a przy pracy impulsowej, wyższej temperaturze albo dużych tętnieniach daję go więcej. W kondensatorach ceramicznych szczególnie uważam na spadek pojemności pod obciążeniem DC, bo nominalna wartość z nadruku nie zawsze odpowiada temu, co element faktycznie robi w układzie.
W przypadku elektrolitów dochodzi jeszcze żywotność. Producenci zwykle podają ją dla konkretnej temperatury, najczęściej 105°C, a w praktyce niższa temperatura pracy znacząco wydłuża czas działania. To jedna z tych rzeczy, które w zasilaczu albo falowniku robią różnicę po kilku latach, nie po pierwszym uruchomieniu.
Dopiero po takim przeglądzie ma sens przejście do doboru pod konkretne zadanie.
Jak dobrać kondensator do konkretnego zadania
Ja najwygodniej myślę o kondensatorze przez funkcję, a nie przez samą technologię. Wtedy wybór robi się szybszy i znacznie mniej przypadkowy, zwłaszcza gdy projekt dotyczy zasilania, automatyki albo układów mocy.
- Ustal, czy element pracuje w DC, AC czy w impulsach. To pierwszy filtr decyzji, bo od razu wyklucza część technologii.
- Sprawdź częstotliwość i poziom tętnień. Im szybszy układ, tym większe znaczenie ma ESR i ESL.
- Dobierz technologię do funkcji. Ceramiczny do odsprzęgania, foliowy do pracy impulsowej, elektrolityczny do dużego zapasu energii.
- Zweryfikuj warunki termiczne. W zamkniętej obudowie 85°C i 105°C to zupełnie inna historia niż na otwartym stole laboratoryjnym.
- Sprawdź, czy potrzebujesz bezpieczeństwa sieciowego. Wtedy wchodzą klasy X i Y, a nie zwykły element „o podobnej pojemności”.
W praktyce najczęstsze scenariusze wyglądają tak: przy mikrokontrolerze i układach cyfrowych biorę ceramiczne MLCC, przy klasycznym zasilaczu liniowym lub impulsowym dokłada się elektrolit, a w miejscach narażonych na duże impulsy i wyższe napięcia często lepiej wypada folia. W obwodach pomocniczych, gdzie liczy się krótki zapas energii, przydaje się superkondensator, ale nie zastępuje on klasycznego magazynowania w zasilaniu.
Dobór pod aplikację jest więc prosty tylko z pozoru, bo praktyka szybko pokazuje kilka powtarzalnych pułapek.
Typowe błędy, które psują nawet dobry projekt
Najczęściej widzę te same pomyłki, niezależnie od tego, czy chodzi o hobbystyczną płytkę, czy o układ przemysłowy. Dobra wiadomość jest taka, że większości z nich da się uniknąć, jeśli nie patrzy się wyłącznie na pojemność z nadruku.
- Dobór tylko po µF. Dwa kondensatory o tej samej pojemności mogą zachowywać się kompletnie inaczej przy wysokiej częstotliwości.
- Ignorowanie polaryzacji. To klasyczny błąd przy elektrolitach i tantalowych elementach.
- Brak zapasu napięcia. Element pracujący stale „na styk” starzeje się szybciej i jest bardziej wrażliwy na skoki napięcia.
- Pomijanie temperatury otoczenia. W gęsto upakowanych urządzeniach kondensator często żyje w znacznie trudniejszych warunkach niż wynika to z katalogu.
- Nieprzewidzenie prądu tętnień. Zbyt duży ripple grzeje element i skraca jego trwałość.
- Zastosowanie zwykłego kondensatora przy sieci. Do wejść sieciowych trzeba używać elementów z odpowiednią klasą bezpieczeństwa.
Jest jeszcze jedna pułapka, bardziej subtelna niż reszta: założenie, że kondensator ceramiczny zawsze ma pełną pojemność. W wielu układach napięcie stałe wyraźnie ją obniża, więc na papierze wszystko wygląda dobrze, a w realnym pomiarze filtr ma mniej zapasu, niż zakładał projektant.
W elektronice mocy te różnice są jeszcze bardziej widoczne.
Dlaczego w elektronice mocy i fotowoltaice liczy się nie tylko pojemność
W układach zasilających, przetwornicach i falownikach PV kondensator pracuje w dużo trudniejszym środowisku niż w prostym obwodzie sygnałowym. Mamy tu wysokie tętnienia, szybkie przełączanie, temperaturę, zakłócenia EMI i często długą, ciągłą pracę pod obciążeniem.
Dlatego w praktyce spotykam mieszankę kilku technologii, a nie jeden „uniwersalny” element. Elektrolit bierze na siebie magazyn energii po stronie niskich częstotliwości, ceramika tłumi szybkie zakłócenia, a folia dobrze znosi impulsy i większe napięcia. Taki układ warstwowy jest po prostu bardziej odporny niż pojedynczy kompromis.
W falownikach i przekształtnikach DC-DC szczególnie ważne są: niski ESR, odporność termiczna i życie liczone nie w tygodniach, tylko w latach. Tu naprawdę opłaca się myśleć o deratingu, czyli świadomym pracy poniżej granic maksymalnych. Zysk jest prosty: mniej grzania, mniej starzenia i mniej niespodzianek po dłuższym czasie.
W obszarze instalacji fotowoltaicznych najczęściej patrzę na to samo, tylko w większej skali. Układ ma wytrzymać lata na zmianach temperatury, drganiach, tętnieniach i zakłóceniach, dlatego wybór kondensatora nie powinien być przypadkowy ani „na oko”.
Na koniec zostaje krótka lista rzeczy, które sam sprawdzam przed zamówieniem elementów.
Co sprawdzam na końcu przed zamówieniem
Jeśli miałbym zostawić tylko kilka punktów kontrolnych, wyglądałyby tak: zgodność technologii z funkcją, napięcie z sensownym zapasem, temperatura pracy, ESR, polaryzacja i miejsce na płytce. To naprawdę wystarcza, żeby odsiać większość złych wyborów jeszcze przed soldermaską.
W praktyce najlepszy kondensator to nie ten o największej pojemności, ale ten, który najlepiej pasuje do warunków pracy. Gdy zaczynam od tego założenia, dobór staje się dużo prostszy, a układ działa stabilniej, ciszej i dłużej.
Jeśli projekt dotyczy zasilacza, przetwornicy albo falownika, zacząłbym od pomiaru tętnień i temperatury w miejscu montażu, a dopiero potem porównywał konkretne technologie. To zwykle daje lepszy efekt niż szukanie „największej pojemności w najniższej cenie”.
