Zasilanie stałe jest podstawą większości elektroniki, a w systemach fotowoltaicznych odpowiada za to, co dzieje się po stronie paneli i magazynu energii. Poniżej wyjaśniam, jak działa taki układ, gdzie spotkasz go na co dzień, czym różni się od AC i na co uważać przy projektowaniu, pomiarach oraz doborze zabezpieczeń. Dodałem też praktyczny kontekst z fotowoltaiki, bo właśnie tam temat przestaje być teorią i zaczyna mieć realny wpływ na wydajność oraz bezpieczeństwo.
Najważniejsze fakty o zasilaniu stałym w elektronice i energetyce
- Ładunek płynie w jednym kierunku, a polaryzacja źródła nie odwraca się w czasie.
- To standard w bateriach, akumulatorach, USB, większości urządzeń elektronicznych i po stronie paneli PV.
- W praktyce liczy się nie tylko samo napięcie, ale też stabilność, tętnienia, prąd rozruchowy i polaryzacja.
- W instalacjach fotowoltaicznych trzeba osobno traktować stronę DC i stronę AC, bo mają inne wymagania techniczne.
- Przy wyższych napięciach rozłączanie i zabezpieczenia są trudniejsze niż wielu osobom się wydaje.
Jak działa zasilanie stałe w obwodzie
Ja zwykle tłumaczę to tak: jeśli ładunek ma jeden preferowany kierunek ruchu, a biegun dodatni i ujemny nie zamieniają się miejscami, mamy do czynienia z zasilaniem stałym. W idealnym modelu napięcie byłoby równe i niezmienne, ale w realnych układach często pojawiają się niewielkie tętnienia po prostowaniu albo pracy przetwornicy. Kierunek przepływu pozostaje jednak ten sam, a to właśnie odróżnia ten typ zasilania od AC.
W dokumentacji technicznej skrót DC pojawia się częściej niż rozbudowany opis. W praktyce spotkasz go w bateriach, akumulatorach, zasilaczach laboratoryjnych, power bankach i po stronie modułów fotowoltaicznych przed falownikiem. To dobra wiadomość dla czytelnika, bo zamiast uczyć się definicji w próżni, od razu widzi, gdzie to działa i po co.
Najprościej zapamiętać jedną rzecz: elektronika bardzo często potrzebuje napięcia o stałej polaryzacji, nawet jeśli samo źródło zasilania pochodzi z sieci o zmiennym charakterze. Następny krok to zobaczenie, gdzie takie rozwiązanie występuje w codziennych urządzeniach.
Gdzie spotkasz je na co dzień
W praktyce ten typ zasilania jest bliżej użytkownika, niż zwykle się wydaje. Prawie każdy sprzęt przenośny, większość układów sterowania i spora część nowoczesnych instalacji energetycznych pracuje właśnie w takim trybie.
| Urządzenie lub system | Typowe napięcie | Po co to ma znaczenie |
|---|---|---|
| Baterie AA i AAA | 1,5 V lub 1,2 V w wersjach ładowalnych | Proste, małe źródło energii dla pilotów, lampek i czujników |
| Akumulatory litowo-jonowe | Około 3,6-3,7 V na ogniwo | Podstawa smartfonów, laptopów i elektroniki mobilnej |
| USB i power banki | Zwykle 5 V, a w USB-C często 5-20 V | Ładowanie i zasilanie sprzętu bezpośrednio z przenośnego źródła |
| Instalacja samochodowa | 12 V, a w nowszych układach także 48 V | Rozruch, oświetlenie, infotainment i sterowniki pokładowe |
| Taśmy LED, CCTV, automatyka | 12 V lub 24 V | Łatwe sterowanie, prosty dobór zasilaczy i niewielkie straty |
| Fotowoltaika i magazyny energii | Od kilkudziesięciu woltów do setek woltów w zależności od konfiguracji | Tu liczy się poprawny dobór przewodów, zabezpieczeń i falownika |
To zestawienie dobrze pokazuje, że ten sam rodzaj zasilania może pracować zarówno w delikatnej elektronice, jak i w instalacjach o dużej mocy. Najciekawsze jest jednak to, że w codziennym domu bardzo często współistnieją dwa światy: zasilanie z gniazdka i zasilanie stałe wewnątrz urządzeń.
Jak odróżnić DC od AC i dlaczego to ważne
Różnica jest prosta na poziomie definicji, ale praktycznie bardzo ważna. W jednym przypadku przepływ ma stały kierunek i polaryzację, w drugim zmienia się w czasie, zwykle okresowo. To wpływa na sposób przesyłu energii, magazynowanie, projektowanie układów i dobór zabezpieczeń.
| Kryterium | DC | AC |
|---|---|---|
| Kierunek przepływu | Stały | Zmienia się okresowo |
| Polaryzacja | Nie odwraca się | Zmienna |
| Magazynowanie w akumulatorach | Bardzo wygodne | Najpierw trzeba przekształcić energię |
| Transformacja napięcia | Wymaga przetwornicy elektronicznej | Łatwo realizowana transformatorem |
| Typowe zastosowanie | Elektronika, baterie, PV, automatyka | Sieć elektroenergetyczna i zasilanie budynków |
W domowej praktyce najczęściej robi to zasilacz: na wejściu pobiera energię z sieci, a na wyjściu oddaje już napięcie odpowiednie dla urządzenia. Dlatego wiele sprzętów wygląda na „AC”, ale w środku i tak pracuje na DC. To nie detal, tylko fundament działania całego urządzenia.
Właśnie z tego powodu w elektronice temat polaryzacji i stabilizacji napięcia jest tak samo ważny jak sam wybór źródła energii. Następna sekcja pokazuje, dlaczego układy cyfrowe i analogowe tak mocno preferują ten typ zasilania.
Dlaczego elektronika lubi zasilanie DC
Układy scalone, sensory, moduły komunikacyjne i diody LED nie potrzebują „jakiejkolwiek” energii. Potrzebują energii przewidywalnej, o określonej polaryzacji i w wąskim zakresie napięć. W praktyce oznacza to, że zasilanie musi być stabilne, bo nawet niewielkie odchylenia mogą powodować błędy, resetowanie układu albo szybsze zużycie komponentów.
| Typowe napięcie | Gdzie je spotkasz | Co daje w praktyce |
|---|---|---|
| 3,3 V | Mikrokontrolery, czujniki, moduły Wi-Fi | Niskie zużycie energii i zgodność z nowoczesną logiką cyfrową |
| 5 V | USB, starsza elektronika, część peryferiów | Prosty standard, który nadal jest bardzo popularny |
| 12 V | Samochody, taśmy LED, monitoring, routery | Dobry kompromis między mocą a bezpieczeństwem użytkowania |
| 19 V | Laptopy | Wygodne zasilanie większej mocy przy niewielkim prądzie |
| 24 V | Automatyka, przemysł, sterowanie | Mniejsze spadki napięcia na dłuższych odcinkach przewodów |
| 48 V | Telekomunikacja, część systemów PoE i magazynów energii | Większa sprawność przy wyższej mocy i rozsądnym poziomie ryzyka |
W takich układach pracują też dwa ważne elementy: stabilizator liniowy, który upraszcza konstrukcję, ale oddaje nadmiar energii w cieple, oraz przetwornica impulsowa, czyli układ, który sprawniej zamienia jedno napięcie stałe na inne. Ta druga rozwiązanie dominuje dziś w nowoczesnym sprzęcie, bo lepiej znosi zmienne obciążenia i mniej marnuje energię.
W praktyce nie chodzi więc tylko o to, czy urządzenie „działa na DC”. Chodzi o to, czy napięcie jest czyste, czy ma odpowiednią wydajność prądową i czy zachowana jest polaryzacja. Gdy te trzy warunki są spełnione, elektronika zwykle pracuje przewidywalnie.
Co zmienia w fotowoltaice i magazynach energii

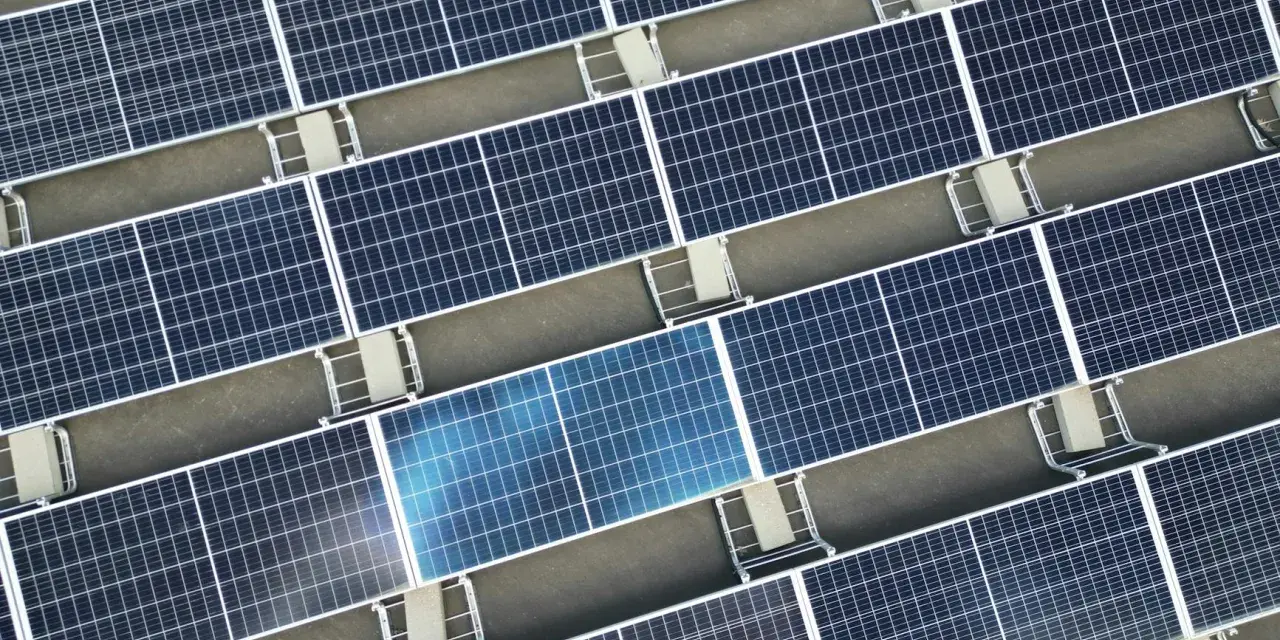

W energetyce rozproszonej ten temat jest wyjątkowo ważny, bo panele słoneczne i akumulatory naturalnie pracują po stronie DC. Moduł fotowoltaiczny produkuje energię w takim właśnie formacie, a falownik dopiero później zamienia ją na 50 Hz AC, czyli taki prąd, jaki trafia do gniazdek. Jak podaje URE, to właśnie falownik odpowiada za przekształcenie energii z paneli do postaci zgodnej z siecią.
To ma kilka konsekwencji praktycznych. Po pierwsze, po stronie paneli liczą się właściwe przekroje przewodów, jakość złączy i zabezpieczenia nadprądowe. Po drugie, przy wyższych napięciach trzeba pamiętać, że łuk elektryczny potrafi utrzymywać się dłużej niż w układach przemiennych, więc rozłączanie pod obciążeniem wymaga odpowiednich komponentów. Po trzecie, magazyn energii działa najefektywniej wtedy, gdy energia nie musi krążyć między wieloma konwersjami bez sensu.
W dobrze zaprojektowanym układzie przepływ wygląda zwykle tak: panele, zabezpieczenia po stronie DC, falownik albo hybrydowy inwerter, a dopiero potem obwody domowe. Jeśli dochodzi magazyn energii, dochodzi jeszcze ładowanie akumulatora i zarządzanie energią, czyli logika, która decyduje, kiedy dom pobiera prąd z sieci, kiedy z paneli, a kiedy z baterii. To właśnie tutaj widać, że elektronika i energetyka są dziś mocno połączone.
Największy błąd inwestora polega na myśleniu, że skoro system jest „fotowoltaiczny”, to najważniejsze są wyłącznie panele. W rzeczywistości równie istotne są falownik, okablowanie, jakość złączy i sposób prowadzenia strony stałej. Właśnie te elementy decydują o sprawności, bezpieczeństwie i bezawaryjności instalacji.
Jak bezpiecznie pracować z DC w praktyce
Tu warto być bardzo konkretnym, bo większość problemów nie wynika z samej technologii, tylko z błędów montażowych i pomiarowych. Niewłaściwa polaryzacja, źle dobrany przewód albo brak zabezpieczenia potrafią uszkodzić sprzęt szybciej, niż użytkownik zdąży zorientować się, co się stało.
| Błąd | Skutek | Lepsza praktyka |
|---|---|---|
| Odwrócenie polaryzacji | Uszkodzenie elektroniki, brak startu układu | Sprawdzać oznaczenia i mierzyć przed podłączeniem |
| Zbyt mały przekrój przewodu | Spadki napięcia, nagrzewanie, straty energii | Dobrać przewód do prądu i długości trasy |
| Brak bezpiecznika blisko źródła | Większe ryzyko zwarcia i uszkodzeń | Stosować zabezpieczenie możliwie blisko punktu zasilania |
| Przyjęcie, że „12 V zawsze jest bezpieczne” | Bagatelizowanie wysokiego prądu i ryzyka termicznego | Patrzeć na napięcie, prąd i moc jednocześnie |
| Rozłączanie układu pod obciążeniem bez odpowiednich elementów | Łuk elektryczny i zużycie styków | Używać łączników i zabezpieczeń przeznaczonych do DC |
Jeśli pracujesz z multimetrem, zawsze sprawdzaj nie tylko napięcie, ale też tryb pomiaru i zakres. Pomiar prądu wymaga innego wpięcia niż pomiar napięcia, a to jedna z najczęstszych przyczyn błędów początkujących. Ja przy takich pracach trzymam się prostej zasady: najpierw identyfikacja źródła, potem polaryzacja, na końcu dopiero obciążenie.
W instalacjach o większej mocy nie ma już miejsca na improwizację. Do strony DC dobiera się odpowiednie bezpieczniki, rozłączniki, przewody i złącza, a całość warto planować razem z falownikiem, a nie dopiero po zakupie paneli. To właśnie porządek projektu, a nie sama „moc paneli”, decyduje o tym, czy system będzie działał stabilnie.
Co sprawdzić przed wyborem zasilania w urządzeniu lub instalacji
Jeśli mam sprowadzić temat do rzeczy naprawdę praktycznych, patrzę na pięć pytań. Najpierw trzeba wiedzieć, czy odbiornik wymaga DC, czy AC, potem jaki ma zakres napięcia, jaki pobiera prąd i czy potrzebuje stabilizacji. Dopiero na końcu dobiera się konkretne źródło energii, złącze i zabezpieczenia.
- Sprawdź napięcie nominalne i tolerancję, bo zbyt wysokie lub zbyt niskie wartości skracają żywotność urządzenia.
- Policz prąd i moc, nie tylko napięcie. W praktyce to właśnie prąd najczęściej przesądza o doborze przewodów i bezpieczników.
- Uwzględnij straty na przewodach, złączach i przetwornicach, zwłaszcza przy dłuższych odcinkach.
- Rozdziel stronę stałą i przemienną w instalacji PV, bo każdy z tych obwodów ma inne wymagania techniczne.
- Nie oszczędzaj na zabezpieczeniach, bo to one zwykle decydują o tym, czy drobny błąd kończy się tylko przerwą w pracy, czy awarią sprzętu.
W praktyce najlepsze rozwiązania są zwykle prostsze, niż się wydają: poprawna polaryzacja, właściwy zapas parametrów i sensowna ochrona przeciwzwarciowa. Jeśli te trzy elementy są dobrze zrobione, cały układ działa przewidywalnie, a elektronika i instalacja fotowoltaiczna nie walczą z warunkami pracy, tylko wykorzystują je na swoją korzyść.
