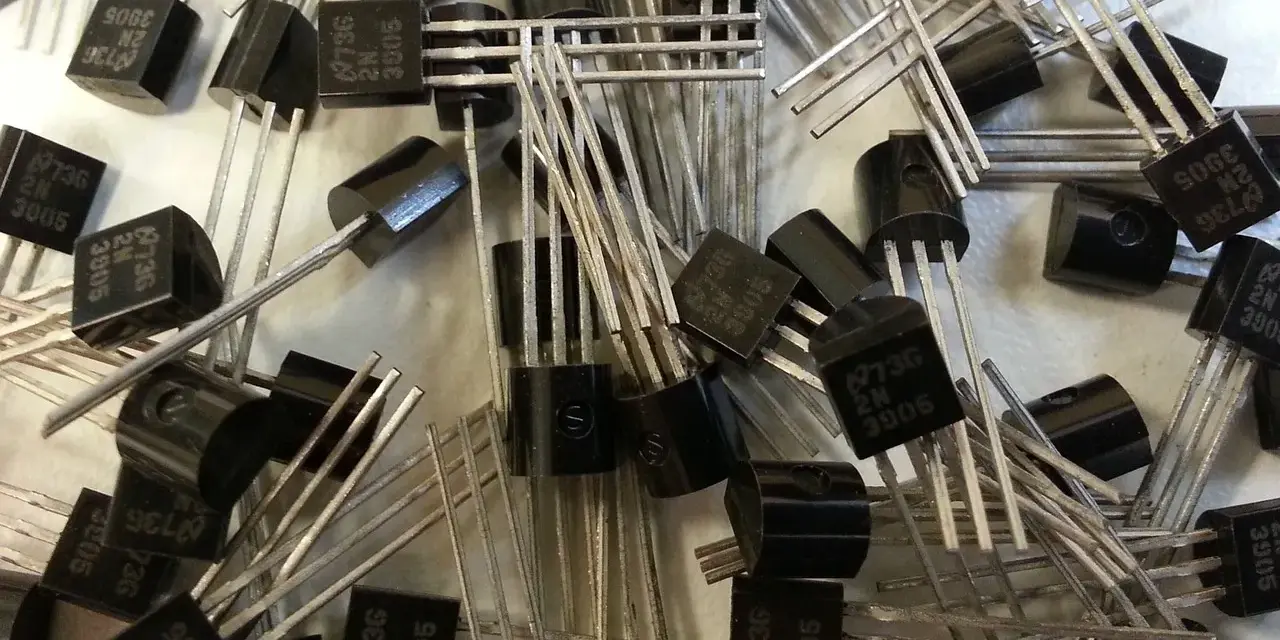

Tranzystor co to? To podstawowy element półprzewodnikowy, który pozwala małym sygnałem sterować dużo większym prądem albo napięciem. W praktyce oznacza to, że ten niepozorny komponent potrafi działać jak elektroniczny przełącznik albo wzmacniacz, a więc robi dokładnie to, na czym opiera się ogromna część współczesnej elektroniki. Poniżej wyjaśniam prostym językiem, jak działa, jakie są jego najważniejsze typy i dlaczego ma tak duże znaczenie także w układach związanych z energią i fotowoltaiką.
Najważniejsze rzeczy o tranzystorze w kilku punktach
- Tranzystor to element, który steruje przepływem prądu w obwodzie.
- Najczęściej pracuje jako przełącznik albo wzmacniacz.
- W elektronice spotkasz przede wszystkim tranzystory BJT, MOSFET i IGBT.
- W układach mocy, falownikach i sterownikach energii tranzystory odpowiadają za szybkie i precyzyjne przełączanie.
- Przy doborze liczą się przede wszystkim napięcie, prąd, straty mocy i sposób sterowania.
Czym jest tranzystor i dlaczego bez niego trudno wyobrazić sobie elektronikę
Najprościej widzę tranzystor jako elektroniczny zawór. Nie produkuje energii sam z siebie, tylko kontroluje jej przepływ w układzie. To właśnie dlatego jest tak ważny: pozwala sterować dużym obciążeniem przy użyciu małego sygnału wejściowego, często z mikrokontrolera, czujnika albo prostego układu sterującego.
W tranzystorze pracuje materiał półprzewodnikowy, zwykle krzem. W odróżnieniu od rezystora, który tylko ogranicza prąd, tranzystor potrafi ten prąd aktywnie regulować. W odróżnieniu od diody, nie służy wyłącznie do przewodzenia w jednym kierunku. To element aktywny, czyli taki, który umożliwia budowanie bardziej złożonych funkcji: wzmacniania, przełączania, modulacji i sterowania mocą.
Gdy projektuję układ, pierwsze pytanie brzmi nie „czy da się użyć tranzystora”, tylko „co ma robić ten stopień”. Bo od tego zależy, czy potrzebny jest prosty klucz, precyzyjny wzmacniacz, czy element do pracy w torze mocy. Właśnie dlatego tranzystory są obecne niemal wszędzie: w telefonach, komputerach, zasilaczach, sterownikach silników i falownikach. Żeby zobaczyć, jak ta kontrola działa od środka, trzeba przejść do samej zasady pracy.
Jak tranzystor steruje prądem w praktyce

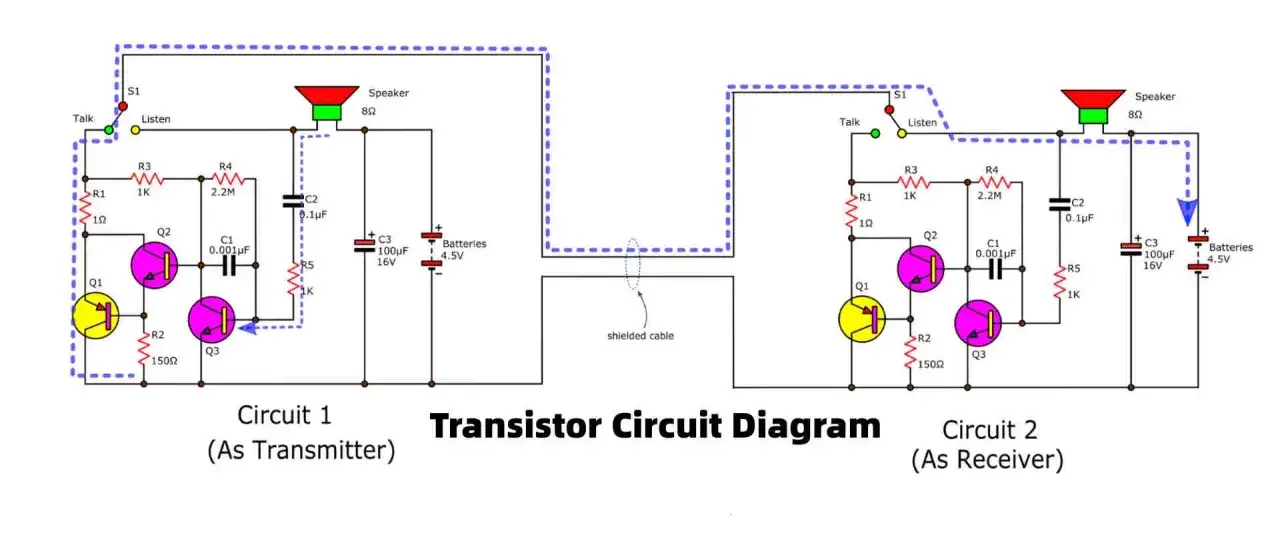

W typowym uproszczeniu tranzystor ma trzy wyprowadzenia. W tranzystorze bipolarnym są to baza, kolektor i emiter. W tranzystorze MOSFET mówimy o bramce, drenie i źródle. Nazwy są inne, ale idea pozostaje podobna: mały sygnał sterujący na jednym wyprowadzeniu decyduje o tym, czy duży prąd może popłynąć między dwoma pozostałymi.

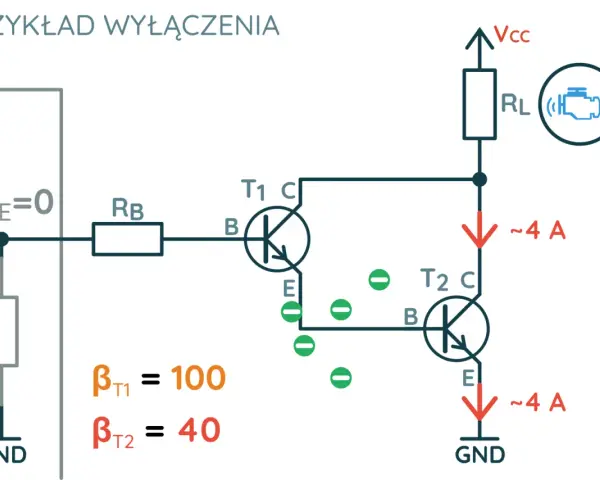

To rozróżnienie jest ważne. W BJT baza „otwiera” element prądem sterującym. W MOSFET bramka działa napięciowo, więc do sterowania potrzebuje przede wszystkim odpowiedniego napięcia względem źródła. Dzięki temu MOSFET bywa wygodniejszy w nowoczesnej elektronice cyfrowej i w układach mocy, a BJT nadal dobrze sprawdza się w prostych i klasycznych rozwiązaniach analogowych.
Najczęściej myśli się o dwóch trybach pracy:
| Tryb pracy | Co się dzieje | Po co się go używa |
|---|---|---|
| Odcięcie | Przewodzenie jest zablokowane albo bardzo małe. | Stan „wyłączony”, np. w roli klucza elektronicznego. |
| Stan aktywny | Tranzystor reguluje prąd w sposób kontrolowany. | Wzmacnianie sygnałów analogowych. |
| Nasycenie | Element przewodzi prawie jak zamknięty przełącznik. | Szybkie przełączanie obciążenia. |
To właśnie dlatego ten sam komponent może pracować raz jak wzmacniacz, a raz jak elektroniczny włącznik. Gdy rozumie się ten mechanizm, łatwiej dobrać odpowiedni typ tranzystora do konkretnego zadania.
Rodzaje tranzystorów i ich typowe zastosowania
W praktyce najczęściej spotkasz trzy rodziny: BJT, MOSFET i IGBT. Każda ma własną charakterystykę i inny zakres zastosowań. Nie chodzi o to, który typ jest „lepszy” w ogóle, tylko który lepiej pasuje do danej pracy.
| Typ | Jak jest sterowany | Mocne strony | Najczęstsze zastosowanie |
|---|---|---|---|
| BJT | Prądem bazy | Prosta budowa, dobre zachowanie w układach analogowych | Proste sterowanie, wzmacniacze, układy edukacyjne |
| MOSFET | Napięciem bramki | Małe straty przy przełączaniu, bardzo szybka praca | Zasilacze impulsowe, elektronika cyfrowa, sterowanie mocą |
| IGBT | Napięciem bramki, z charakterystyką mocy zbliżoną do układów wysokoprądowych | Dobrze znosi większe napięcia i moce | Falowniki, napędy, przemysł, większe układy energetyczne |
W systemach związanych z energią, zwłaszcza tam, gdzie pojawia się przetwarzanie DC na AC albo regulacja wysokiej mocy, ogromne znaczenie mają MOSFET-y i IGBT. W nowszych konstrukcjach coraz częściej pojawiają się też elementy z węglika krzemu, czyli SiC, bo dobrze radzą sobie z wysokim napięciem, temperaturą i szybkim przełączaniem. To nie jest detal laboratoryjny, tylko realny kierunek rozwoju nowoczesnych falowników i przetwornic.
Jeśli ktoś pyta mnie, po co w ogóle tyle odmian, odpowiadam prosto: bo w elektronice liczy się nie tylko funkcja, ale też sprawność, temperatura, szybkość przełączania i koszt. I właśnie to prowadzi do pytania, gdzie te elementy pracują na co dzień.
Gdzie tranzystory pracują na co dzień, także w energii i fotowoltaice
Tranzystory są w sprzęcie wszędzie, choć rzadko je widać. W telefonie odpowiadają za logikę i zasilanie. W komputerze zarządzają procesorem, pamięcią i napięciami pomocniczymi. W zasilaczu impulsowym przełączają energię z dużą częstotliwością, żeby sprawnie zamienić jedno napięcie na drugie.
W fotowoltaice ich rola jest szczególnie ważna. Sam panel PV jest źródłem energii, ale to elektronika wokół niego decyduje, jak ta energia zostanie wykorzystana. Tranzystory pracują w:
- falownikach, które zamieniają prąd stały z paneli na prąd przemienny dla domu lub sieci,
- regulatorach ładowania, które kontrolują proces ładowania akumulatorów,
- mikroinwerterach i optymalizatorach mocy, gdzie poprawiają sprawność pojedynczych modułów,
- zasilaczach pomocniczych i układach monitoringu instalacji.
To dobry przykład, że tranzystor nie jest tylko „elementem z podręcznika”. W praktyce decyduje o tym, ile energii da się odzyskać z instalacji, jak stabilnie działa urządzenie i jak dużo ciepła trzeba odprowadzić. Właśnie dlatego dobór tranzystora nie powinien opierać się wyłącznie na nazwie elementu, ale na parametrach.
Na co patrzeć przy doborze tranzystora i czytaniu parametrów
Jeżeli dobierasz tranzystor do konkretnego układu, nie zaczynaj od katalogowej nazwy, tylko od warunków pracy. Najpierw sprawdź napięcie, prąd, częstotliwość przełączania i sposób sterowania. Dopiero potem patrz na konkretny model. To oszczędza sporo błędów, zwłaszcza w układach zasilających i przy obciążeniach indukcyjnych.| Parametr | Dlaczego jest ważny | Co zwykle oznacza problem |
|---|---|---|
| Napięcie maksymalne | Musi być wyższe niż napięcie występujące w obwodzie. | Ryzyko przebicia i trwałego uszkodzenia. |
| Prąd maksymalny | Określa, jak duże obciążenie element wytrzyma. | Przegrzewanie i zbyt duże straty. |
| Moc strat | Pokazuje, ile ciepła trzeba odprowadzić. | Spadek sprawności i skrócenie życia elementu. |
| Sposób sterowania | Baza lub bramka wymaga właściwego układu sterującego. | Układ działa niestabilnie albo w ogóle się nie przełącza. |
| Obudowa i termika | Decydują o chłodzeniu i montażu. | Przegrzanie mimo poprawnego doboru elektrycznego. |
W prostych projektach często widzę ten sam błąd: element jest dobrany „na styk”, bez zapasu na temperaturę, piki prądu i zakłócenia. To szczególnie ryzykowne przy silnikach, przekaźnikach, cewkach i przetwornicach. W takich układach trzeba też pamiętać o diodzie zabezpieczającej przed przepięciem zwrotnym, bo samo dobranie tranzystora nie rozwiązuje wszystkiego.
W układach sterowanych z mikrokontrolera dochodzi jeszcze jeden praktyczny detal: napięcie sterujące bywa niskie, zwykle 3,3 V albo 5 V, więc tranzystor musi dać się otworzyć w tych warunkach. Jeśli nie, element będzie się grzał albo nie przełączy obciążenia poprawnie. To właśnie różnica między poprawnym projektem a takim, który działa tylko na schemacie.
Co warto zapamiętać, gdy tranzystor ma pracować z większą mocą
Przy większych mocach tranzystor przestaje być „małym detale m” i staje się elementem krytycznym dla całego układu. Liczy się nie tylko sam model, ale też driver bramki lub bazy, chłodzenie, prowadzenie ścieżek na PCB i ochrona przed przepięciami. W falownikach i przetwornicach to właśnie te cztery rzeczy najczęściej decydują o sprawności i niezawodności.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: tranzystor służy nie do „dodawania mocy”, lecz do jej precyzyjnego sterowania. Dzięki temu można zbudować wszystko, od prostego włącznika LED po układ, który zarządza energią z paneli fotowoltaicznych, ładuje akumulator i zasila domowe urządzenia. Gdy rozumiesz tę zasadę, dużo łatwiej czytać schematy, dobierać elementy i oceniać, czy dany układ ma szansę pracować stabilnie przez lata.
