Moc w elektronice mówi nie tylko o tym, jak „silne” jest urządzenie, ale przede wszystkim o tym, jak szybko zamienia energię w ciepło, światło albo ruch. Sam wzór na moc nie kończy tematu, bo w praktyce trzeba jeszcze wiedzieć, kiedy liczyć z napięcia i prądu, kiedy z rezystancji oraz jak to się przekłada na zasilacz, przewody i rachunek za energię. W tym tekście pokazuję to bez zbędnej teorii, na prostych liczbach i przykładach z codziennych układów.
Najkrócej: moc to tempo zużywania energii
- W elektronice najczęściej używa się zależności P = U × I.
- Gdy znasz opór, wygodniejsze bywają wzory P = I² × R oraz P = U² / R.
- W oznacza wat, a nie energię; energię liczysz dopiero w Wh lub kWh.
- W obwodach prądu zmiennego trzeba czasem uwzględnić cosφ, czyli współczynnik mocy.
- Przy doborze zasilacza, przewodów i falownika zawsze sprawdzaj nie tylko waty, ale też prąd i napięcie.
Czym jest moc elektryczna i dlaczego nie mylić jej z energią
Ja zwykle zaczynam od prostego rozróżnienia: moc mówi o tempie, a energia o sumie. Jeśli urządzenie pracuje z dużą mocą, to znaczy, że w każdej sekundzie przerabia więcej energii niż sprzęt o małej mocy. W praktyce oznacza to szybsze grzanie, mocniejsze światło albo większy pobór z zasilania.
Jednostką mocy jest wat (W). To bardzo wygodna skala, bo 1 W to dokładnie 1 V × 1 A, czyli napięcie razy natężenie. Gdy widzisz na obudowie zasilacza 60 W albo na grzałce 2000 W, patrzysz właśnie na moc znamionową, a nie na całkowite zużycie energii w czasie.Do rachunków i do fotowoltaiki ważne jest jeszcze jedno: energia. Tu wchodzą Wh i kWh. Sprzęt o mocy 1000 W pracujący przez 1 godzinę zużyje 1 kWh energii. To dlatego sama moc nie mówi jeszcze wszystkiego o koszcie pracy urządzenia, ale bez niej nie da się tego kosztu sensownie policzyć. Od tego krótkiego rozróżnienia przechodzę zwykle do samych wzorów.

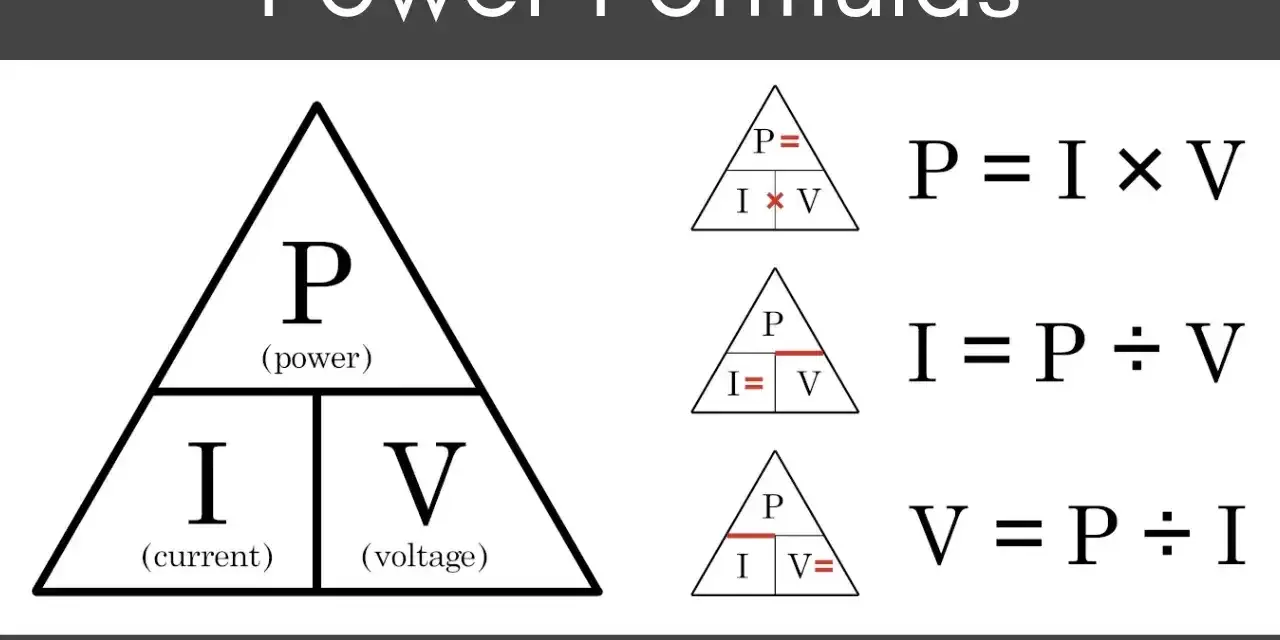

Najważniejsze zależności, które stosuje się w elektronice
W elektronice nie ma jednego jedynego zapisu, który załatwia każdy przypadek. Dobieram wzór do tego, jakie dane mam pod ręką. Najczęściej wystarczą napięcie, prąd albo rezystancja.
| Zależność | Kiedy jej używam | Co muszę znać | Przykład |
|---|---|---|---|
| P = U × I | Gdy znam napięcie i natężenie, zwłaszcza w prostych obwodach DC i dla obciążeń rezystancyjnych | U i I | 12 V i 3 A dają 36 W |
| P = I² × R | Gdy znam prąd i opór odbiornika | I i R | 2 A i 10 Ω dają 40 W |
| P = U² / R | Gdy znam napięcie i rezystancję | U i R | 230 V i 46 Ω dają 1150 W |
| P = E / t | Gdy liczysz moc z energii i czasu | E i t | 1000 J w 5 s to 200 W |

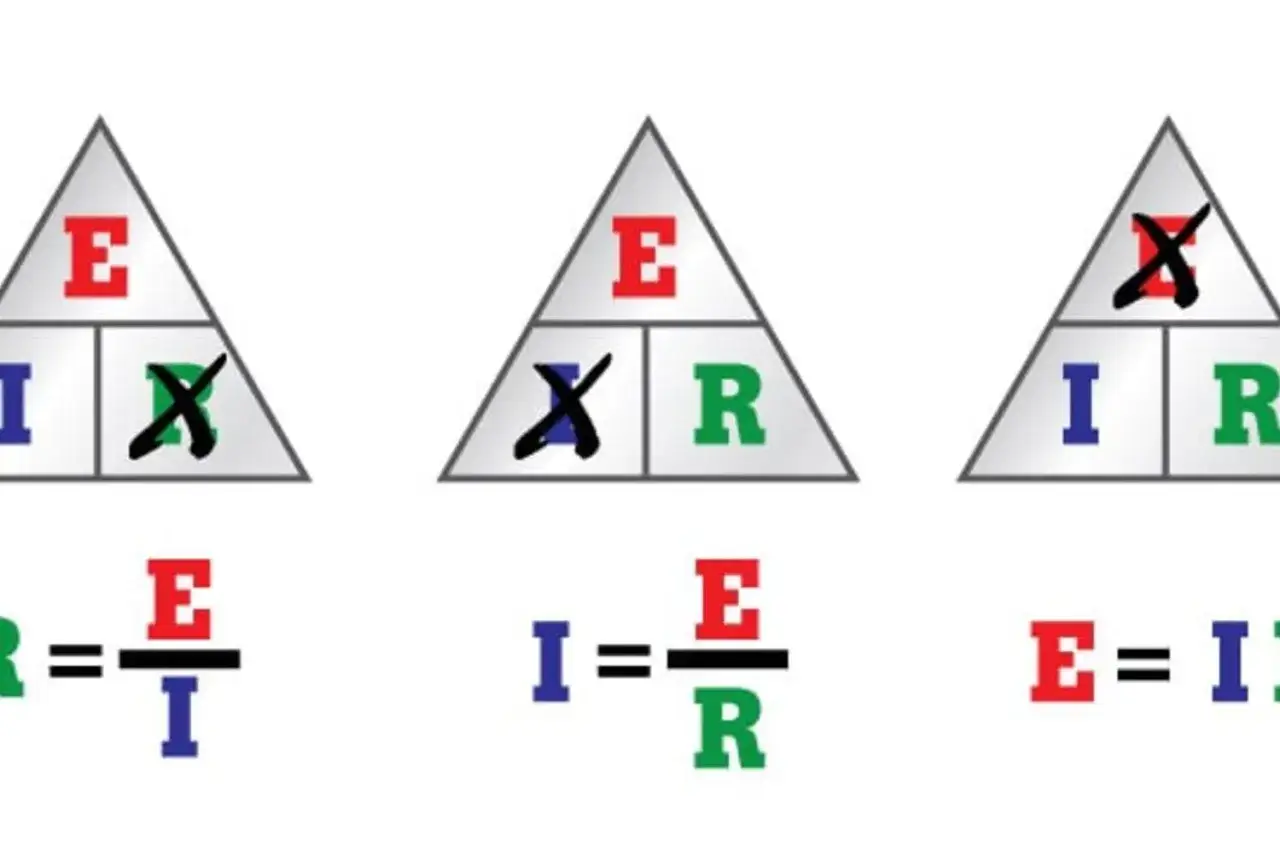

W praktyce najbardziej uniwersalny jest pierwszy zapis, czyli iloczyn napięcia i prądu. Dwa pozostałe wynikają z prawa Ohma i przydają się wtedy, gdy znam tylko opór elementu. To ważne szczególnie przy rezystorach, grzałkach i prostych obciążeniach, gdzie opór jest dość stabilny. Właśnie na takich obwodach najłatwiej zobaczyć, jak teoria przekłada się na realne liczby.
Jak policzyć moc na konkretnych przykładach
Najbardziej lubię liczyć na konkretnych wartościach, bo wtedy od razu widać, czy wynik ma sens. Jeśli urządzenie pracuje przy 230 V i pobiera 5 A, moc wynosi 1150 W. To już nie jest „mały odbiornik” - taki pobór wyraźnie obciąża instalację, zwłaszcza gdy kilka podobnych urządzeń działa równocześnie.
Inny przykład: taśma LED zasilana z 12 V i pobierająca 3 A ma moc 36 W. Taki wynik pomaga dobrać zasilacz, bo zbyt słaby będzie się grzał, a czasem po prostu wyłączy. Ja przy takich obliczeniach zawsze sprawdzam jeszcze zapas, bo zasilacz pracujący stale na granicy możliwości zwykle nie jest dobrym pomysłem.
Gdy znam tylko rezystancję, przydaje się drugi wariant. Grzałka o oporze 46 Ω zasilana z sieci 230 V ma moc również około 1150 W. To nie przypadek, tylko ta sama zależność zapisana inaczej. Dla porównania: odbiornik 2000 W przy napięciu 230 V pobiera około 8,7 A. Taki wynik od razu podpowiada, jakiego prądu należy się spodziewać w obwodzie i czy przewody oraz zabezpieczenie są dobrane rozsądnie.
Przy niskim napięciu różnice stają się jeszcze bardziej widoczne. Urządzenie 100 W zasilane z 12 V pobiera już około 8,3 A, a przy 230 V ten sam pobór mocy wymaga tylko około 0,43 A. To jeden z powodów, dla których instalacje niskonapięciowe, w tym bateryjne i samochodowe, wymagają grubszego okablowania niż układy 230 V przy tej samej mocy. Z tego miejsca naturalnie dochodzimy do pytania o prąd zmienny, bo tam sprawa robi się odrobinę bardziej złożona.
Co zmienia prąd zmienny i współczynnik mocy
W obwodach prądu zmiennego sama zależność P = U × I bywa zbyt uproszczona. Dla odbiorników rezystancyjnych, takich jak grzałka czy klasyczna żarówka, sprawa jest prosta, bo napięcie i prąd są praktycznie zgodne w fazie. Wtedy moc czynna jest bliska iloczynowi napięcia i prądu.
Problem zaczyna się przy silnikach, transformatorach, zasilaczach impulsowych i części układów LED. Wtedy pojawia się cosφ, czyli współczynnik mocy. Mówi on, jaka część energii pobieranej z sieci rzeczywiście zamienia się w użyteczną pracę lub ciepło. W praktyce zapis wygląda tak: P = U × I × cosφ.
Jeżeli cosφ jest mniejszy od 1, urządzenie pobiera z sieci więcej prądu, niż wynikałoby to z samej mocy czynnej. Dlatego dwa sprzęty o tej samej mocy w watach mogą wymagać zupełnie innego prądu zasilania. To ma znaczenie przy UPS-ach, falownikach i agregatach, bo producenci często podają nie tylko waty, ale też VA, czyli moc pozorną. W skrócie: wat mówi, ile urządzenie realnie robi, a VA pokazuje, jak duże obciążenie widzi źródło zasilania.
Jeśli projekt dotyczy prostego grzania, temat jest zwykle łatwy. Jeśli w grę wchodzi silnik, zasilacz impulsowy albo przetwornica, zawsze sprawdzam też cosφ i ewentualny prąd rozruchowy. To prowadzi prosto do kwestii doboru elementów całego układu, a nie tylko jednego odbiornika.
Jak wykorzystać te obliczenia przy zasilaczu, przewodach i fotowoltaice
W praktyce moc nie jest abstrakcyjną liczbą z podręcznika. Ja traktuję ją jak pierwszy filtr bezpieczeństwa przy doborze sprzętu. Jeśli zasilacz ma dostarczyć 60 W, a układ potrzebuje 58 W przez dłuższy czas, to na papierze wygląda to poprawnie, ale w rzeczywistości jest to bardzo ciasne zestawienie. Lepiej zostawić zapas, bo temperatura, starzenie i chwilowe skoki poboru potrafią szybko zmienić sytuację.
| Element | Na co patrzę | Najczęstszy błąd |
|---|---|---|
| Zasilacz | Moc ciągłą, prąd wyjściowy i zapas pracy | Dobór tylko po napięciu wyjściowym |
| Przewody | Prąd, długość trasy i spadek napięcia | Zbyt cienki kabel przy niskim napięciu |
| Bezpiecznik | Prąd roboczy i chwilowy rozruch | Dobór „na waty”, bez sprawdzenia amperów |
| Falownik PV | Moc wejściową DC, zakres MPPT i moc wyjściową AC | Sumowanie mocy paneli bez uwzględnienia warunków pracy |
W fotowoltaice ten temat jest szczególnie ważny, bo moc panelu podawana na etykiecie to moc znamionowa, a nie gwarancja takiego wyniku przez cały dzień. Na rzeczywisty efekt wpływają nasłonecznienie, temperatura modułów, kąt ustawienia i zacienienie. Dlatego nie planuję instalacji wyłącznie na podstawie sumy watów z kart katalogowych. Patrzę też na sposób pracy falownika, zakres napięcia wejściowego i to, jak instalacja zachowa się w gorszych warunkach, a nie tylko w idealnym południowym słońcu.
To samo dotyczy magazynów energii i układów bateryjnych. Przy niskim napięciu nawet umiarkowana moc oznacza spory prąd, a to od razu przekłada się na grubość przewodów, spadki napięcia i straty cieplne. Jeśli ten etap zostanie policzony dobrze, reszta projektu zwykle układa się znacznie łatwiej. Zostało już tylko zebrać to w kilka praktycznych zasad, które stosuję przy każdej weryfikacji.
Trzy liczby, które sprawdzam, zanim uznam wynik za poprawny
Po pierwsze sprawdzam napięcie. To ono mówi mi, z jakiego poziomu zasilania korzysta układ i czy wynik w ogóle pasuje do urządzenia. Po drugie patrzę na prąd, bo to on decyduje o obciążeniu przewodów, złącz i zabezpieczeń. Po trzecie porównuję rezystancję albo moc znamionową, żeby upewnić się, że liczby są spójne i nie uciekłem w złą wersję wzoru.
Jeżeli cokolwiek wygląda podejrzanie, wracam do jednostek. To banalne, ale właśnie tam najczęściej pojawiają się błędy: waty mylone z watogodzinami, ampery z amperogodzinami, a czasem zwykłe pominięcie faktu, że w prądzie zmiennym nie każdy odbiornik zachowuje się jak czysta grzałka. W elektronice taka kontrola oszczędza więcej czasu niż poprawianie źle dobranego zasilacza czy bezpiecznika.
Jeśli mam do zapamiętania jedną rzecz, to tę: moc liczy się szybko, ale sens całego układu sprawdza się dopiero po uwzględnieniu napięcia, prądu, charakteru obciążenia i zapasu pracy. Przy prostych opornikach wystarczy podstawowy wzór. Przy zasilaczach, silnikach i instalacjach PV trzeba już myśleć szerzej, bo to właśnie tam jedna pozornie drobna pomyłka najczęściej robi największą różnicę.
