Rezystancja to jedna z tych wielkości, które wracają wszędzie tam, gdzie płynie prąd: przy doborze rezystora, sprawdzaniu spadku napięcia na kablu i ocenie strat mocy. Poniżej pokazuję nie tylko wzór na rezystancję, ale też to, kiedy użyć zależności R = U / I, kiedy sięgnąć po R = ρl / A i jak nie pomylić połączenia szeregowego z równoległym. To krótka droga od szkolnej definicji do obliczeń, które naprawdę przydają się w elektronice i instalacjach zasilających.
Najważniejsze informacje w jednym miejscu
- Podstawowy wzór to R = U / I, a jednostką jest om.
- Do przewodów lepiej użyć zależności R = ρl / A.
- W szeregu rezystancje się sumują, a w równoległym rezystancja zastępcza maleje.
- Temperatura zmienia wynik, zwłaszcza w metalach i elementach grzejnych.
- Straty mocy rosną z kwadratem prądu, więc I²R ma znaczenie większe, niż wielu początkujących zakłada.
Czym jest rezystancja i co ten wynik opisuje
Rezystancja mówi, jak silnie element przeciwstawia się przepływowi prądu. Im większa rezystancja, tym przy tym samym napięciu popłynie mniejszy prąd. To dlatego cienki, długi przewód zachowuje się inaczej niż krótki i gruby, a zwykły rezystor 100 Ω daje zupełnie inny efekt niż 10 Ω.
W praktyce rezystancja nie jest celem samym w sobie. To parametr, który pomaga przewidzieć zachowanie obwodu: ile popłynie amperów, jaki będzie spadek napięcia i ile energii zamieni się w ciepło. Dla przykładu, przy napięciu 10 V i rezystancji 100 Ω prąd wyniesie 0,1 A, czyli 100 mA. Jeśli te same 10 V podasz na 1 kΩ, prąd spadnie dziesięć razy. Żeby przejść od definicji do obliczeń, trzeba od razu znać trzy symbole: U, I i R.
Najważniejsze równanie i jego przekształcenia
Najkrótsza odpowiedź brzmi: R = U / I. To klasyczny zapis prawa Ohma w wersji, w której z napięcia i natężenia wyznaczasz rezystancję. Jeśli znasz inne dwie wielkości, zawsze możesz przekształcić wzór w wygodniejszą postać.
| Zależność | Kiedy jej użyć | Co otrzymujesz |
|---|---|---|
| R = U / I | Masz napięcie i prąd | Rezystancję |
| U = I × R | Chcesz policzyć spadek napięcia | Napięcie |
| I = U / R | Chcesz wyznaczyć prąd | Natężenie |
Warto pilnować jednostek. 1 Ω = 1 V / 1 A, więc jeśli pracujesz na kiloomach albo miliamperach, najpierw przelicz wszystko do podstawowej postaci. 4,7 kΩ to 4700 Ω, a 2 mA to 0,002 A. Taki drobiazg często decyduje o tym, czy wynik ma sens, czy kompletnie się rozjeżdża. Sam wzór jest prosty, ale w praktyce liczy się też to, z czego zrobiony jest przewód i jak długa jest droga prądu.

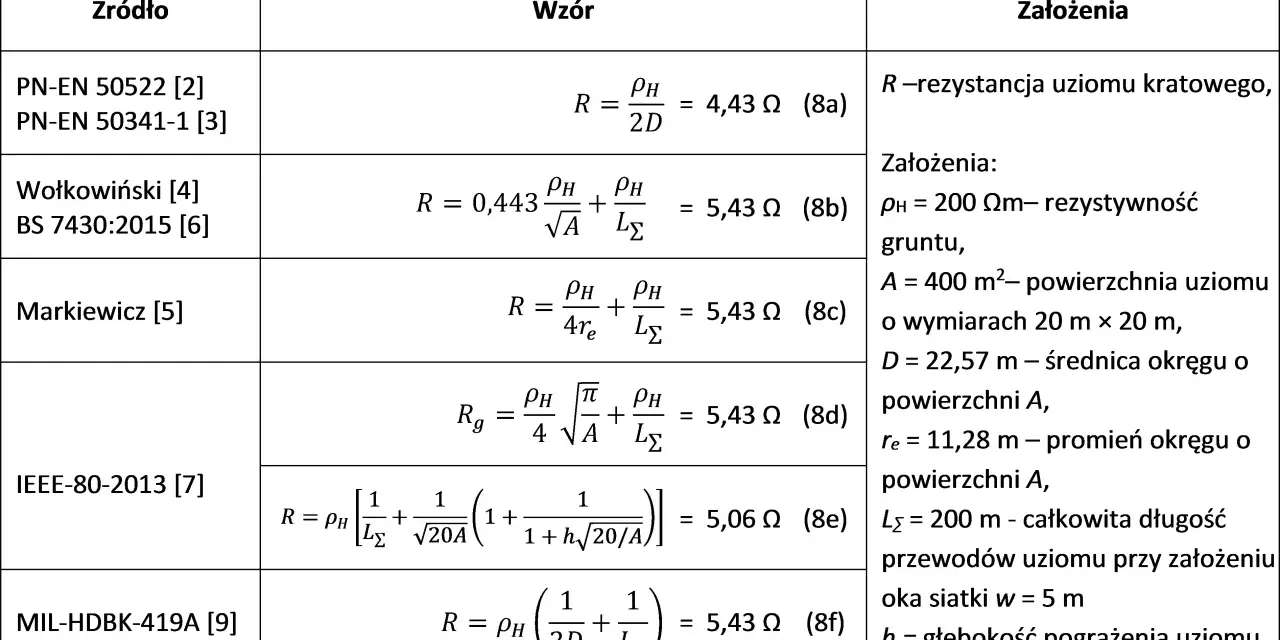

Jak obliczyć rezystancję przewodu lub elementu w praktyce
Jeśli liczysz opór przewodu, rezystor nie jest już jedynym punktem odniesienia. Wchodzi do gry oporność właściwa, oznaczana jako ρ, czyli cecha materiału. Dla przewodu stosuje się zależność R = ρl / A, gdzie l to długość, a A to przekrój poprzeczny. Z tego wynika prosta zasada: im dłuższy i cieńszy przewód, tym większa rezystancja.
| Symbol | Znaczenie | Wpływ na wynik |
|---|---|---|
| ρ | Oporność właściwa materiału | Wyższa wartość oznacza większą rezystancję |
| l | Długość przewodu | Większa długość zwiększa rezystancję |
| A | Przekrój poprzeczny | Większy przekrój zmniejsza rezystancję |
Przykład praktyczny jest bardziej użyteczny niż sama teoria. Dla miedzi można przyjąć w przybliżeniu ρ ≈ 0,0175 Ω·mm²/m. Jeśli masz pętlę przewodu o długości 20 m i przekroju 1,5 mm², wychodzi około 0,23 Ω. Przy prądzie 5 A spadek napięcia wyniesie około 1,17 V, a straty mocy blisko 5,8 W. To już nie jest detal, tylko ciepło, które realnie podgrzewa przewód.
Gdy ten sam odcinek wykonasz w przekroju 2,5 mm², rezystancja spada mniej więcej do 0,14 Ω, spadek napięcia do około 0,7 V, a straty do 3,5 W. Właśnie dlatego w obwodach z większym prądem grubszy przewód robi ogromną różnicę. A jeśli w układzie pojawia się kilka elementów, trzeba jeszcze dobrze policzyć ich połączenie.
Rezystancja zastępcza w szeregu i równolegle
W układach z wieloma opornikami nie liczy się już tylko pojedynczy element, ale rezystancja zastępcza całego zestawu. W połączeniu szeregowym prąd płynie jedną drogą, więc opory się sumują. W połączeniu równoległym prąd rozdziela się na gałęzie, dlatego rezystancja zastępcza maleje.
| Rodzaj połączenia | Wzór | Co się dzieje w praktyce |
|---|---|---|
| Szeregowe | Rz = R1 + R2 + R3 + … | Rezystancja rośnie |
| Równoległe | 1 / Rz = 1 / R1 + 1 / R2 + 1 / R3 + … | Rezystancja maleje |
Jeśli połączysz rezystory 100 Ω, 220 Ω i 330 Ω szeregowo, dostaniesz 650 Ω. Te same wartości połączone równolegle dadzą około 58,8 Ω. Ta różnica jest bardzo duża i dobrze pokazuje, dlaczego nie wolno zgadywać sposobu połączenia. Ja zwykle zaczynam od ustalenia, czy liczę pojedynczy element, przewód czy cały układ, bo od tego zależy dobór wzoru. Następny problem to sytuacje, w których wynik nie jest stały przez cały czas.
Kiedy wynik przestaje być stały
Wiele osób zakłada, że rezystancja jest zawsze jedną, niezmienną liczbą. To nieprawda. W praktyce temperatura bardzo często zmienia opór, szczególnie w metalach. Wraz z nagrzewaniem się przewodnika jego rezystancja zwykle rośnie. Z kolei elementy oznaczane jako NTC zmniejszają opór przy wzroście temperatury, a PTC zwiększają go.
| Zjawisko | Co się dzieje | Dlaczego to ważne |
|---|---|---|
| Metalowy przewód | Rezystancja rośnie wraz z temperaturą | Większe straty i większy spadek napięcia |
| NTC | Opór maleje przy grzaniu | Przydatne w czujnikach i ograniczaniu prądu rozruchowego |
| PTC | Opór rośnie przy grzaniu | Pomaga w zabezpieczeniach i elementach samoregulujących |
| Żarówka | Włókno na zimno ma dużo mniejszy opór niż na gorąco | Prąd startowy jest wyraźnie większy niż prąd pracy |
To także wyjaśnia, dlaczego prawo Ohma działa najlepiej dla elementów ohmicznych, czyli takich, których opór w danym zakresie pracy można traktować jako w przybliżeniu stały. Dioda, LED czy żarówka nie zachowują się idealnie liniowo, więc prosty wzór nadal pomaga, ale nie opisuje całego zjawiska. I właśnie dlatego w serwisie i projektowaniu tak ważne jest sprawdzenie nie tylko liczby, ale też warunków pomiaru.
Najczęstsze błędy przy liczeniu oporu
Najwięcej problemów nie bierze się z samego wzoru, tylko z drobnych przeoczeń. Te błędy powtarzają się zaskakująco często, zwłaszcza u osób, które uczą się elektroniki samodzielnie albo liczą obwód „na szybko”.
- Mieszanie jednostek - 2 mA to nie 2 A, a 4,7 kΩ to nie 4,7 Ω.
- Liczenie tylko jednej żyły - przy kablu trzeba pamiętać o drodze prądu tam i z powrotem.
- Stosowanie wzoru do elementów nieliniowych - LED, dioda czy żarówka nie zachowują się jak idealny rezystor.
- Pomijanie temperatury - pod obciążeniem opór przewodu i elementu może wzrosnąć.
- Mylenie połączeń - w szeregu sumuje się rezystancje, a w równoległym nie wolno ich dodawać wprost.
Jeśli chcesz ograniczyć pomyłki, licz w stałej kolejności: najpierw jednostki, potem typ połączenia, dopiero na końcu sam wynik. To proste podejście oszczędza więcej czasu niż późniejsze poprawianie błędnych obliczeń. A na mocnych prądach różnica między teorią a praktyką bardzo szybko zamienia się w ciepło i spadek napięcia.
Dlaczego ta zależność naprawdę liczy się w elektronice i fotowoltaice
W elektronice rezystancja decyduje o wielu rzeczach naraz: o ograniczeniu prądu w LED-ach, o spadkach napięcia na ścieżkach i kablach, o pomiarach z użyciem boczników oraz o stratach energii w zasilaniu. W instalacjach fotowoltaicznych i w całym obszarze zasilania DC temat jest równie ważny, bo nawet pozornie mały opór kabla może oznaczać realną stratę mocy.
Najprostsza zależność, którą warto zapamiętać, to P = I²R. Jeśli przez ten sam opór popłynie dwa razy większy prąd, straty mocy wzrosną czterokrotnie. Dla rezystancji 0,1 Ω i prądu 10 A straty wynoszą 10 W. Przy 20 A ten sam odcinek zamienia już 40 W w ciepło. W praktyce właśnie dlatego przekrój przewodu, jakość złącz i długość trasy kablowej mają tak duże znaczenie.
To nie jest detal dla purystów technicznych. W dłuższych liniach DC, w sterownikach, przy akumulatorach i w instalacjach PV opór przewodów potrafi obniżyć napięcie na odbiorniku bardziej, niż sugeruje sam schemat na papierze. Gdy napięcia są niskie, każdy ułamek oma zaczyna mieć znaczenie. Jeśli chcesz pracować szybciej, trzymaj się prostego porządku obliczeń.
Krótka ściąga, którą warto mieć pod ręką przed pomiarem
Najpierw ustal, co dokładnie liczysz: pojedynczy element, przewód czy cały układ. Potem wybierz właściwy wzór - R = U / I dla pomiaru z napięcia i prądu albo R = ρl / A dla przewodu. Jeśli układ ma kilka gałęzi, najpierw sprowadź go do jednej rezystancji zastępczej, a dopiero później przeliczaj prąd i spadki napięcia.
Ja w praktyce zawsze robię jeszcze jeden krok: sprawdzam, czy wynik nie oznacza zbyt dużych strat mocy. To najkrótsza droga od samego wzoru do decyzji, czy dany przewód, rezystor albo połączenie ma sens w rzeczywistym obwodzie. Dzięki temu rezystancja przestaje być szkolną definicją, a staje się narzędziem do sensownego projektowania i diagnozowania elektroniki.
