Katoda i anoda to para pojęć, która wraca w bateriach, diodach, prostownikach i układach ładowania. Najwięcej zamieszania bierze się stąd, że te same nazwy nie zawsze oznaczają ten sam znak plus/minus, więc bez zrozumienia roli elektrody łatwo popełnić błąd przy montażu albo diagnostyce. W tym tekście rozbijam temat na proste zasady: co oznacza każda elektroda, jak czytać oznaczenia na elementach i gdzie w praktyce najczęściej dochodzi do pomyłek.
Najważniejsze różnice sprowadzają się do funkcji elektrody i kierunku reakcji
- Anoda to elektroda, na której zachodzi utlenianie, a katoda - redukcja.
- W ogniwie galwanicznym anoda jest zwykle ujemna, a katoda dodatnia.
- W układzie elektrolitycznym biegunowość się odwraca, bo układ jest zasilany z zewnątrz.
- W diodach i LED liczy się kierunek przewodzenia, a nie sama etykieta „plus” lub „minus”.
- Najbezpieczniej wątpliwości rozstrzygać schematem, oznaczeniem obudowy i notą katalogową.
Czym w praktyce różni się anoda od katody
Ja patrzę na to tak: anoda jest miejscem oddawania elektronów, a katoda miejscem ich przyjmowania. W elektrochemii przekłada się to na dwie reakcje redoks - utlenianie na anodzie i redukcję na katodzie - i ta zasada jest stabilna niezależnie od tego, czy mówimy o baterii, elektrolizie, czy innym układzie chemicznym.
W obwodach elektronicznych warto też pamiętać o różnicy między ruchem elektronów a umownym kierunkiem prądu. Elektrony płyną od strony bardziej ujemnej do bardziej dodatniej, natomiast w schematach często rysuje się kierunek odwrotny, zgodnie z klasyczną konwencją. Stąd bierze się większość nieporozumień, bo ktoś patrzy na symbol, ktoś inny na reakcję, a obaj opisują ten sam układ z innej strony.
W praktyce ta definicja jest ważniejsza niż zapamiętanie samego plusa i minusa, bo przy kolejnym typie elementu znak może się zmienić. To prowadzi wprost do pytania, dlaczego ta sama para nazw zachowuje się inaczej w baterii, a inaczej w diodzie.
Dlaczego plus i minus nie są przypisane na stałe
Najkrócej: anoda i katoda opisują funkcję, a nie stały kolor przewodu. W jednym układzie anoda może być ujemna, w innym dodatnia, bo decyduje o tym, czy układ sam wytwarza prąd, czy jest zasilany z zewnątrz. To jest punkt, na którym wiele osób się wykłada, zwłaszcza po przejściu z chemii do elektroniki albo odwrotnie.
| Układ | Anoda | Katoda | Co warto zapamiętać |
|---|---|---|---|

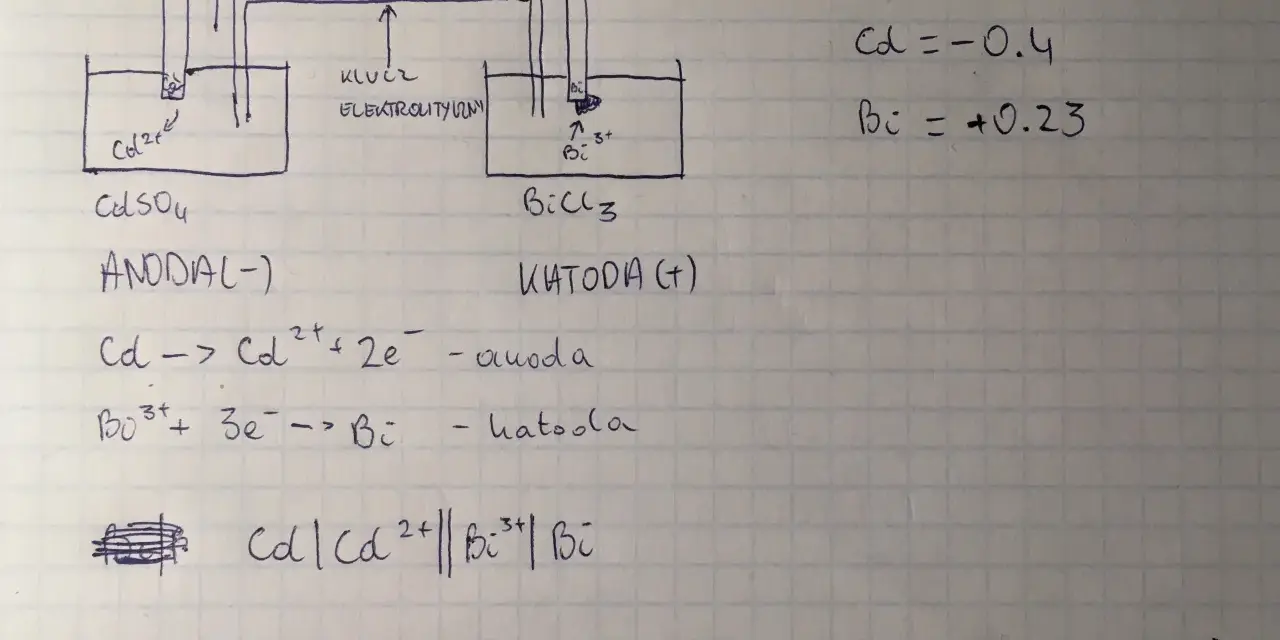

| Ogniwo galwaniczne podczas rozładowania | Ujemna | Dodatnia | Reakcja chemiczna sama napędza przepływ elektronów. |
| Ogniwo elektrolityczne | Dodatnia | Ujemna | Zewnętrzne źródło wymusza reakcję odwrotną. |
| Dioda półprzewodnikowa | Strona P | Strona N | Prąd przewodzi od anody do katody, gdy dioda jest spolaryzowana w kierunku przewodzenia. |
| LED | Anoda | Katoda | Liczy się poprawny kierunek, a katodę zwykle oznacza pasek lub ścięcie obudowy. |
W bateriach i akumulatorach dochodzi jeszcze jeden niuans: przy rozładowaniu i ładowaniu zachodzą przeciwne kierunki reakcji, ale w praktyce branżowej nazwy elektrod często odnoszą się do stanu rozładowania. Dlatego ja wolę nie zgadywać po samym słowie „anoda”, tylko sprawdzać, czy opis dotyczy chemii, diody, czy konkretnego sposobu pracy akumulatora. To właśnie tam najczęściej rodzi się chaos, więc następny krok to nauczyć się rozpoznawać bieguny na samym elemencie.
Jak rozpoznać bieguny na diodzie, LED i akumulatorze

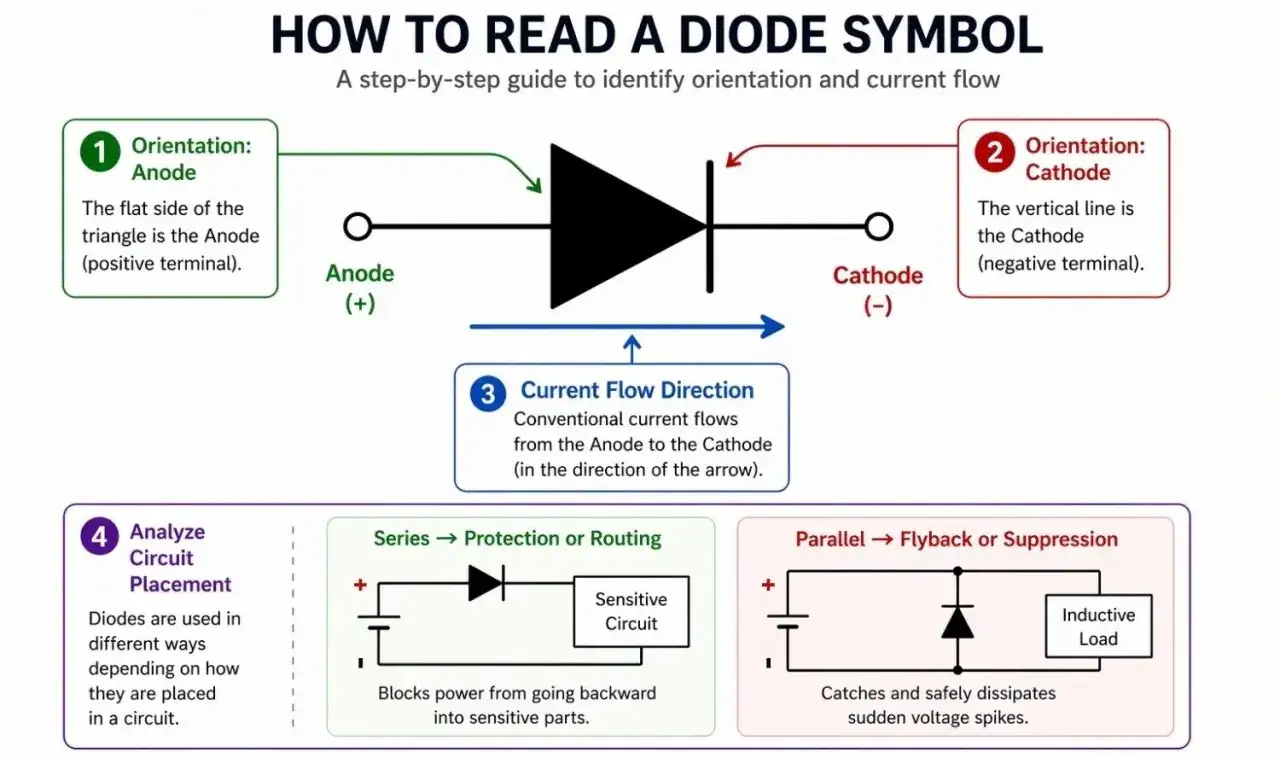

W prostych elementach mechaniczne oznaczenia są na ogół bardzo pomocne. W klasycznej diodzie prostowniczej pasek na obudowie wskazuje katodę, a prąd w stanie przewodzenia płynie od anody do katody. W LED z przewlekanymi wyprowadzeniami dłuższa nóżka zwykle oznacza anodę, a krótsza katodę; dodatkowo katoda bywa po stronie spłaszczenia obudowy. Przy elementach SMD już nie zgaduję - patrzę na notę katalogową, bo obudowy różnią się między producentami i rodzinami produktów.
Multimetr w trybie testu diody bardzo ułatwia sprawę. Jeśli podłączysz czerwoną sondę do anody, a czarną do katody, większość zwykłych diod pokaże spadek napięcia, a LED może delikatnie zaświecić. Gdy wskazanie jest odwrotne albo brak reakcji, odwracam sondy zamiast wciskać element na siłę - to prostsze niż późniejsze szukanie zwarcia w płytce.
W akumulatorach i bateriach sprawa jest jeszcze bardziej dosłowna, bo obudowa i zaciski są zwykle oznaczone plusami oraz minusami. Tu nie polegam na intuicji, tylko na nadruku, kolorze przewodów i dokumentacji producenta, zwłaszcza przy pakietach wieloogniwowych. To ważne, bo pomyłka przy połączeniu kilku ogniw może skończyć się nie tylko brakiem działania, ale też przegrzaniem układu.
Warto też pamiętać o typowych wartościach orientacyjnych: dla diody krzemowej spadek napięcia w kierunku przewodzenia wynosi zwykle około 0,6-0,7 V, dla Schottky'ego około 0,2-0,4 V, a dla LED zależy od koloru i konstrukcji, najczęściej od około 1,8 V do 3,3 V. Te liczby pomagają w diagnostyce, ale nie zastępują danych katalogowych. Jeśli chcesz, żebym patrzył na to praktycznie, właśnie takie pomiary są lepsze niż samo „wydaje mi się”.
Gdy już umiesz odczytać oznaczenia, pozostaje druga pułapka: błędy interpretacyjne, które wyglądają niewinnie, a potrafią kosztować element albo czas na debugowanie.
Gdzie początkujący najczęściej się mylą
Najczęstszy błąd to traktowanie anody jako zawsze „plusa”, a katody jako zawsze „minusa”. To działa tylko w części układów i prowadzi do błędnych skrótów myślowych. Drugi klasyk to mylenie prądu umownego z ruchem elektronów, przez co schemat wydaje się sprzeczny z opisem w podręczniku.
- Zakładanie, że każda bateria, dioda i ogniwo mają identyczną biegunowość.
- Ignorowanie kierunku pracy układu: ładowanie, rozładowanie, przewodzenie, elektroliza.
- Odczytywanie oznaczeń SMD „na oko” bez sprawdzenia dokumentacji.
- Podłączanie LED bez ograniczenia prądu, bo sama polaryzacja to jeszcze nie wszystko.
- Używanie jednego mnemonika do wszystkich technologii, choć nie każdy działa w elektronice i elektrochemii tak samo.
Ja zwykle radzę rozdzielać w głowie trzy poziomy: nazwy elektrod, znak napięcia i rzeczywisty kierunek przepływu nośników. Dopiero wtedy układ zaczyna być logiczny, a nie „magiczny”. I właśnie ta logika najbardziej pomaga przy urządzeniach, które łączą chemię z elektroniką, na przykład w magazynach energii.
Stąd już tylko krok do praktycznych zastosowań w zasilaniu, ładowaniu i instalacjach PV, gdzie te same zasady decydują o sprawności i bezpieczeństwie.
Dlaczego to ma znaczenie w elektronice użytkowej i fotowoltaice
W elektronice użytkowej anoda i katoda pojawiają się w prostownikach, zabezpieczeniach przed odwrotną polaryzacją, LED-ach sygnalizacyjnych i układach ładowania. W instalacjach fotowoltaicznych temat jest równie praktyczny: diody blokujące ograniczają cofanie prądu do modułu po zmroku, a diody bypass pomagają obejść zacienione fragmenty panelu, żeby reszta stringu nie traciła wydajności. To nie są akademickie detale, tylko elementy, które realnie wpływają na uzysk energii i niezawodność.W prostych układach dioda w szeregu jest łatwa do wdrożenia, ale kosztuje część napięcia. Spadek rzędu 0,2-0,7 V bywa akceptowalny w małych obwodach, lecz w systemach niskonapięciowych każda setna wolta ma znaczenie, dlatego nowocześniejsze kontrolery ładowania i układy MOSFET coraz częściej zastępują klasyczne rozwiązania. To dobry przykład, że poprawne rozpoznanie anody i katody pomaga nie tylko „złożyć układ”, ale też ocenić, czy dany kompromis ma sens.
W akumulatorach, zwłaszcza litowo-jonowych, znaczenie ma też bezpieczeństwo eksploatacji. Zły dobór polaryzacji albo pomylenie terminali może uszkodzić BMS, skrócić żywotność ogniw lub wywołać zabezpieczenie, które odetnie zasilanie. W praktyce nie warto ufać pamięci, tylko sprawdzać oznaczenia przy każdym nowym pakiecie, bo koszt pomyłki jest wyższy niż kilka sekund weryfikacji.
To prowadzi do ostatniej rzeczy, którą sam uznaję za najważniejszą w codziennej pracy: kilka prostych reguł, które eliminują większość błędów bez tworzenia zbyt skomplikowanej teorii.
Trzy reguły, które oszczędzają najwięcej błędów
Jeśli mam zostawić tylko trzy zasady, wybieram te:
- Najpierw sprawdzaj typ układu, dopiero potem zakładaj znak elektrody.
- W diodach i LED czytaj oznaczenie obudowy, pasek i notę katalogową, a nie sam kształt elementu.
- W bateriach i pakietach energii zawsze weryfikuj plus i minus na miejscu, bo sposób opisu może różnić się między producentami i fazą pracy układu.
Takie podejście jest mniej efektowne niż zapamiętywanie jednego „uniwersalnego” skrótu, ale działa lepiej. Ja wolę właśnie tę wersję: trochę mniej skrótu, a dużo więcej pewności, że obwód zadziała tak, jak powinien, bez zbędnych strat i nerwów.
