W połączeniach metalowych liczy się nie tylko przewodzenie prądu, ale też odporność na temperaturę, drgania i długą pracę pod obciążeniem. Właśnie dlatego lutowanie twarde pojawia się tam, gdzie zwykła cyna przestaje dawać bezpieczny margines, zwłaszcza w elementach miedzianych, mosiężnych i stalowych spotykanych w elektronice mocy oraz osprzęcie energetycznym. W tym tekście pokazuję, kiedy ta technika ma sens, jak odróżnić ją od miękkiego lutowania i jak nie zepsuć połączenia już na etapie przygotowania.
Najważniejsze zasady, które odróżniają połączenie wysokotemperaturowe od zwykłej cyny
- To metoda do metali, nie do delikatnych płytek PCB. Najczęściej sprawdza się przy miedzi, mosiądzu, stali i elementach wysokoprądowych.
- Granica technologiczna jest prosta: ISO klasyfikuje brazing jako łączenie z metalem dodatkowym o likwidusie powyżej 450°C.
- W elektronice montażowej standardy są dużo łagodniejsze. Dla lutowania komponentów ECSS podaje zwykle 280-340°C na grocie.
- Najważniejsze są czystość i szczelina. Zanieczyszczenia, tlenki i zbyt duży luz niszczą efekt kapilarny.
- Spoiwo dobiera się do metalu bazowego. Inne rozwiązanie wybieram dla miedzi, inne dla stali nierdzewnej, a jeszcze inne dla mosiądzu.
- W energetyce i elektronice mocy liczy się trwałość. Tu połączenie ma wytrzymać prąd, ciepło i wibracje, a nie tylko wyglądać dobrze pod lupą.
Kiedy lutowanie twarde ma sens w elektronice
Z mojego punktu widzenia to technika do zadań specjalnych, a nie zamiennik klasycznego lutowania na płytce drukowanej. Sięgam po nią wtedy, gdy łączę metalowe części przewodzące, które muszą wytrzymać wysoką temperaturę pracy, duży prąd albo wyraźne naprężenia mechaniczne. W praktyce chodzi o szyny miedziane, końcówki kabli, elementy z mosiądzu, niektóre złącza wysokoprądowe i fragmenty układów chłodzenia w elektronice mocy.

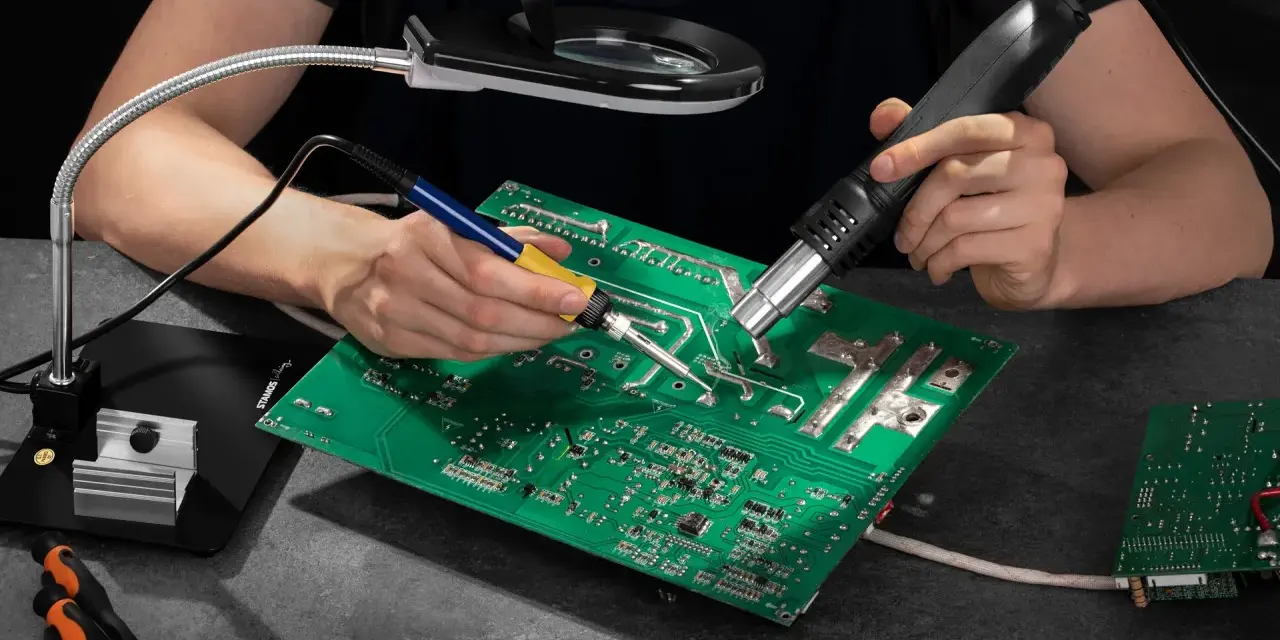

Na typowym PCB taka metoda zwykle nie ma sensu, bo grozi przegrzaniem laminatu, odspojeniem pól lutowniczych i uszkodzeniem sąsiednich elementów. Tam, gdzie naprawdę liczy się precyzja montażu elektronicznego, najczęściej nadal wygrywa miękkie lutowanie albo połączenia zaciskane. To rozróżnienie najlepiej widać, gdy zestawi się je z klasycznym lutowaniem i spawaniem.
Czym różni się od miękkiego lutowania i spawania
Warto spojrzeć na te trzy techniki jak na narzędzia o zupełnie innym zakresie pracy. W elektronice najczęściej zaczyna się od miękkiego lutowania, ale kiedy temperatura, wytrzymałość albo środowisko pracy robią się trudniejsze, granica szybko się przesuwa w stronę połączeń wysokotemperaturowych. Spawanie zostawiam już na konstrukcje, gdzie materiał bazowy ma faktycznie zostać stopiony.
| Cecha | Miękkie lutowanie | Połączenie wysokotemperaturowe | Spawanie |
|---|---|---|---|
| Temperatura procesu | Około 180-350°C | Powyżej 450°C | Powyżej temperatury topnienia materiału bazowego |
| Wpływ na elektronikę | Niewielki, łatwe do kontrolowania | Średni do wysokiego, wymaga ochrony otoczenia | Bardzo wysoki, zwykle nie dla delikatnych układów |
| Typowe zastosowanie | PCB, przewody, złącza niskiej i średniej mocy | Miedź, mosiądz, stal, elementy wysokoprądowe | Konstrukcje nośne, elementy mechaniczne |
| Wytrzymałość mechaniczna | Średnia | Wysoka | Bardzo wysoka |
| Ryzyko przegrzania elektroniki | Niskie | Wyraźne, jeśli złącze jest blisko komponentów | Bardzo wysokie |
Ta tabela dobrze pokazuje, dlaczego w elektronice mocy nie wszystko da się załatwić jedną metodą. Jeśli połączenie ma pracować jak element konstrukcyjny, a nie tylko przewodzić sygnał, zaczyna się liczyć zupełnie inna skala temperatur i obciążeń. Z tego wynika następne pytanie: jakie spoiwo i jaki topnik mają tu sens.
Jakie spoiwa i topniki wybieram do konkretnych metali
Dobór materiału dodatkowego jest w tej technice ważniejszy, niż wielu początkujących sądzi. Spoiwo to stop, który tworzy właściwe połączenie, a topnik usuwa tlenki i pomaga spoiwu zwilżyć powierzchnię. Bez tego nawet dobrze nagrzany element może dać połączenie kruche, matowe albo pełne pustek.
| Materiał bazowy | Najczęstsze spoiwo | Topnik | Praktyczna uwaga |
|---|---|---|---|
| Miedź do miedzi | Spoiwo miedź-fosfor | Zwykle nie jest potrzebny | Dobre do rur, szyn i części miedzianych, bo praca jest szybka i czysta |
| Miedź do mosiądzu | Stopy srebrne | Zwykle tak | Lepsza uniwersalność i lepsze zwilżanie niż przy prostych spoiwach miedzianych |
| Stal nierdzewna | Stopy srebrne lub srebrno-niklowe | Tak, dobrany do materiału | Wymaga bardzo czystej powierzchni i równego nagrzania |
| Elementy bardzo wrażliwe cieplnie | Najczęściej lepiej wybrać inną metodę | Nie dotyczy | Na PCB lub przy plastiku taka technika zwykle robi więcej szkody niż pożytku |
W praktyce najczęściej wygrywają stopy srebrne, bo są bardziej uniwersalne i dobrze znoszą trudniejsze materiały. Z kolei połączenia miedź-miedź da się robić szybciej i taniej, jeśli dobór stopu jest sensowny, a powierzchnia odpowiednio przygotowana. Gdy materiał jest już dobrany, najwięcej zależy od samego procesu.
Jak wygląda prawidłowy proces krok po kroku
Tu najłatwiej popełnić błąd, bo sama technika wygląda prosto, ale trzyma się kilku dość twardych zasad. Najlepiej myśleć o niej jako o kontrolowanym podgrzaniu złącza, a nie o „przypaleniu” spoiwa płomieniem. Ja zawsze zaczynam od przygotowania powierzchni, bo brud i tlenki są najczęstszą przyczyną słabego połączenia.
- Dokładnie dopasowuję elementy i dbam o małą szczelinę. Zwykle najlepszy efekt daje luz rzędu setnych milimetra do około 0,2 mm.
- Usuwam tlenki, tłuszcz i pył. Mechaniczne czyszczenie i odtłuszczenie robią tu większą różnicę, niż wygląda to na pierwszy rzut oka.
- Jeśli obok są komponenty wrażliwe na temperaturę, stosuję osłony cieplne albo odprowadzam ciepło lokalnym radiatorem.

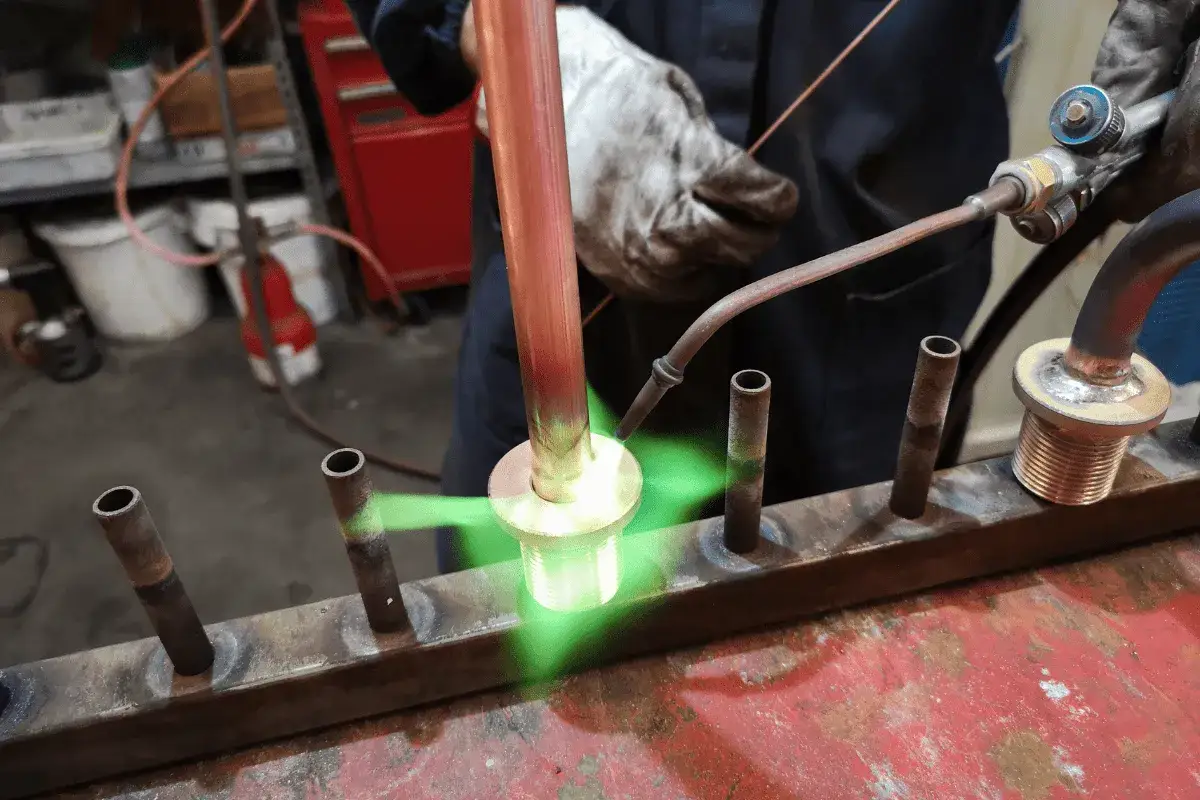

- Rozgrzewam sam element, a nie spoiwo. To ważne, bo stop ma wejść w szczelinę dzięki kapilarności, czyli zdolności do „wciągania” się w wąski luz.
- Podaję spoiwo do strefy połączenia, nie wprost w płomień. W dobrym złączu stop sam rozpłynie się po obwodzie.
- Pozostawiam element do spokojnego ostygnięcia. Gwałtowne chłodzenie nie jest tu dobrym nawykiem, jeśli nie wymaga tego konkretny proces.
- Usuwam resztki topnika i sprawdzam jakość połączenia. Pozostałości bywają żrące, więc ich ignorowanie mści się później.
Dobrze wykonane złącze ma równy, ciągły menisk, bez czarnych nadpaleń, bez porowatości i bez pustych miejsc przy krawędzi. Jeśli widzę, że spoiwo zebrało się w kulki albo zatrzymało tylko na powierzchni, zwykle wiem, że problem leży w czyszczeniu, temperaturze albo geometrii szczeliny. To prowadzi prosto do pytania, gdzie taka technika naprawdę pracuje najlepiej.
Gdzie ta technika sprawdza się w energetyce i elektronice mocy
Najlepsze zastosowania widzę tam, gdzie elektronika styka się z energią, prądem i temperaturą. W instalacjach fotowoltaicznych, falownikach, zasilaczach dużej mocy czy magazynach energii chodzi już nie tylko o sam sygnał, ale o trwałość całego toru prądowego. I właśnie tam połączenia wysokotemperaturowe potrafią być rozsądniejszym wyborem niż klasyczna cyna.
- Szyny i końcówki miedziane w urządzeniach wysokoprądowych, gdzie liczy się niska rezystancja i stabilność mechaniczna.
- Złącza i terminale w falownikach, zasilaczach i rozdzielnicach, które pracują w wyższej temperaturze i pod obciążeniem dynamicznym.
- Układy chłodzenia, kolektory i elementy wymiany ciepła, bo tam przydaje się odporność na temperaturę i szczelność.
- Serwis osprzętu miedzianego i mosiężnego, gdy naprawa ma być trwała, a nie tylko szybka.
- Wybrane elementy elektroniki mocy, gdzie połączenie metalowe ma znaczenie większe niż sama płytka drukowana.
Na klasycznych płytkach sterujących nadal wolę miękkie lutowanie. W obszarze wysokich prądów, większych temperatur i drgań technika wysokotemperaturowa zaczyna jednak bronić się sama, zwłaszcza wtedy, gdy połączenie ma pracować latami bez obsługi. Tyle że każda technologia ma swoją cenę, a najwięcej kłopotów zwykle bierze się z prostych błędów wykonawczych.
Najczęstsze błędy, które osłabiają złącze
Najbardziej zdradliwe jest to, że słabe połączenie często wygląda na pierwszy rzut oka poprawnie. W praktyce nie psuje go sam materiał, tylko przygotowanie i sposób nagrzewania. Tu właśnie pojawiają się błędy, które widzę najczęściej.
- Brudna powierzchnia - tłuszcz, tlenki i pył od razu pogarszają zwilżanie.
- Zbyt duża szczelina - kapilarność przestaje działać i spoiwo nie wypełnia złącza równomiernie.
- Grzanie samego stopu zamiast elementu - złącze nie osiąga właściwej temperatury roboczej.
- Źle dobrany topnik - szczególnie przy stali nierdzewnej i stopach trudniejszych do zwilżenia.
- Przegrzanie otoczenia - w elektronice oznacza to uszkodzone izolacje, laminat albo sąsiednie komponenty.
- Pozostawienie resztek topnika - to późniejsza korozja, przebarwienia i niepotrzebne ryzyko awarii.
- Użycie złej techniki do złego zadania - na PCB lub w delikatnym montażu taka metoda zwykle jest po prostu zbyt agresywna.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią cierpliwość przy przygotowaniu. Lepiej poświęcić dodatkowe dwie minuty na czyszczenie i ustawienie szczeliny niż później szukać mikropęknięć albo niestabilnego kontaktu. Ostatni krok to już decyzja projektowa: czy ta metoda rzeczywiście pasuje do konkretnego układu.
Jak oceniam, czy warto ją wybrać w danym projekcie
Przed wyborem zawsze zadaję sobie kilka prostych pytań. Czy łączę metalowe części, czy delikatną elektronikę? Czy połączenie ma przenosić duży prąd, znosić temperaturę albo drgania? Czy mam pełną kontrolę nad czystością i geometrią złącza? Jeśli na większość odpowiedzi pada „tak”, połączenie wysokotemperaturowe zaczyna mieć sens.
- Tak - gdy pracujesz na miedzi, mosiądzu lub stali i potrzebujesz trwałości mechanicznej.
- Tak - gdy połączenie ma pracować w trudnym cieple, przy dużym prądzie lub wibracjach.
- Nie - gdy chodzi o drobne PCB, SMD i elementy wrażliwe termicznie.
- Nie - gdy prostsze i bezpieczniejsze będzie zaciskanie, miękkie lutowanie albo inny rodzaj łączenia.
Ja traktuję tę technikę jako solidny wybór do połączeń metalowych w elektronice mocy i osprzęcie energetycznym, ale nie jako uniwersalną odpowiedź na każdy problem. Jeśli projekt ma pracować długo, w wyższej temperaturze albo w warunkach drgań, taki sposób łączenia często wygrywa z klasyczną cyną. Jeśli jednak mówimy o płytce drukowanej, delikatnym laminacie albo komponentach SMD, zwykle lepiej zostać przy miękkim lutowaniu lub połączeniu zaciskowym, bo to one najczęściej dają wyższy margines bezpieczeństwa.
