Przegrzanie potrafi uszkodzić silnik, zasilacz albo całą sekcję sterowania szybciej, niż zdąży zareagować zwykły bezpiecznik nadprądowy. W elektronice i automatyce termik bywa skrótem na zabezpieczenie termiczne, ale w praktyce pod tą nazwą kryje się kilka różnych rozwiązań, od bimetalicznego wyłącznika po jednorazowy bezpiecznik termiczny. Poniżej wyjaśniam, jak to działa, czym się różnią poszczególne warianty i jak dobrać je do silnika, grzałki albo zasilacza tak, by ochrona była skuteczna, a nie tylko „na papierze”.
Najważniejsze fakty, które warto znać od razu
- Zabezpieczenie termiczne nie zastępuje bezpiecznika zwarciowego - reaguje na temperaturę lub nagrzewanie, a nie na każdy gwałtowny skok prądu.
- Najczęściej spotkasz trzy odmiany: bimetaliczny wyłącznik, jednorazowy bezpiecznik termiczny i przekaźnik przeciążeniowy do silników.
- Wersje automatycznie resetowane wracają do pracy po ostygnięciu, a bezpieczniki termiczne po zadziałaniu trzeba wymienić.
- W silnikach ważna jest klasa zadziałania, bo zbyt czuły element wybije przy normalnym rozruchu.
- W falownikach, zasilaczach i systemach PV zabezpieczenie termiczne chroni przede wszystkim newralgiczne punkty: radiator, uzwojenia, wentylację i komorę elektroniki.
- Najczęstszy błąd to montaż „gdzieś w pobliżu” zamiast dokładnie w miejscu, które naprawdę się nagrzewa.
Co naprawdę kryje się pod tą nazwą w elektronice
W praktyce patrzę na to tak: ważniejsze od samej nazwy jest pytanie, czy element ma odciąć zasilanie na stałe, czy tylko na chwilę. W polskich opisach handlowych i serwisowych spotkasz określenia typu wyłącznik termiczny, przekaźnik termiczny, bezpiecznik termiczny albo zabezpieczenie termiczne. Każde z nich może oznaczać coś trochę innego, choć cel jest podobny - przerwać pracę układu, zanim temperatura przekroczy bezpieczny poziom.
Jeżeli układ ma chronić silnik, zwykle chodzi o ochronę przed przeciążeniem i przegrzaniem uzwojeń. Jeśli mówimy o zasilaczu, ładowarce albo grzałce, chodzi raczej o odcięcie obwodu po przekroczeniu temperatury w konkretnym punkcie. To ważne rozróżnienie, bo temperatura i prąd nie są tym samym problemem. Prąd może być jeszcze w normie, a lokalny hotspot już niszczy elementy.
Tu pojawia się też najczęstsze nieporozumienie: zabezpieczenie termiczne nie jest tym samym co bezpiecznik topikowy ani wyłącznik nadprądowy. Gdy problemem jest zwarcie, potrzebujesz osobnej ochrony elektrycznej. Gdy problemem jest narastające ciepło, dopiero wtedy ma sens wyłącznik reagujący na temperaturę. Kiedy to rozróżnisz, łatwiej zrozumieć sam moment zadziałania.
Jak działa zabezpieczenie termiczne w obwodzie

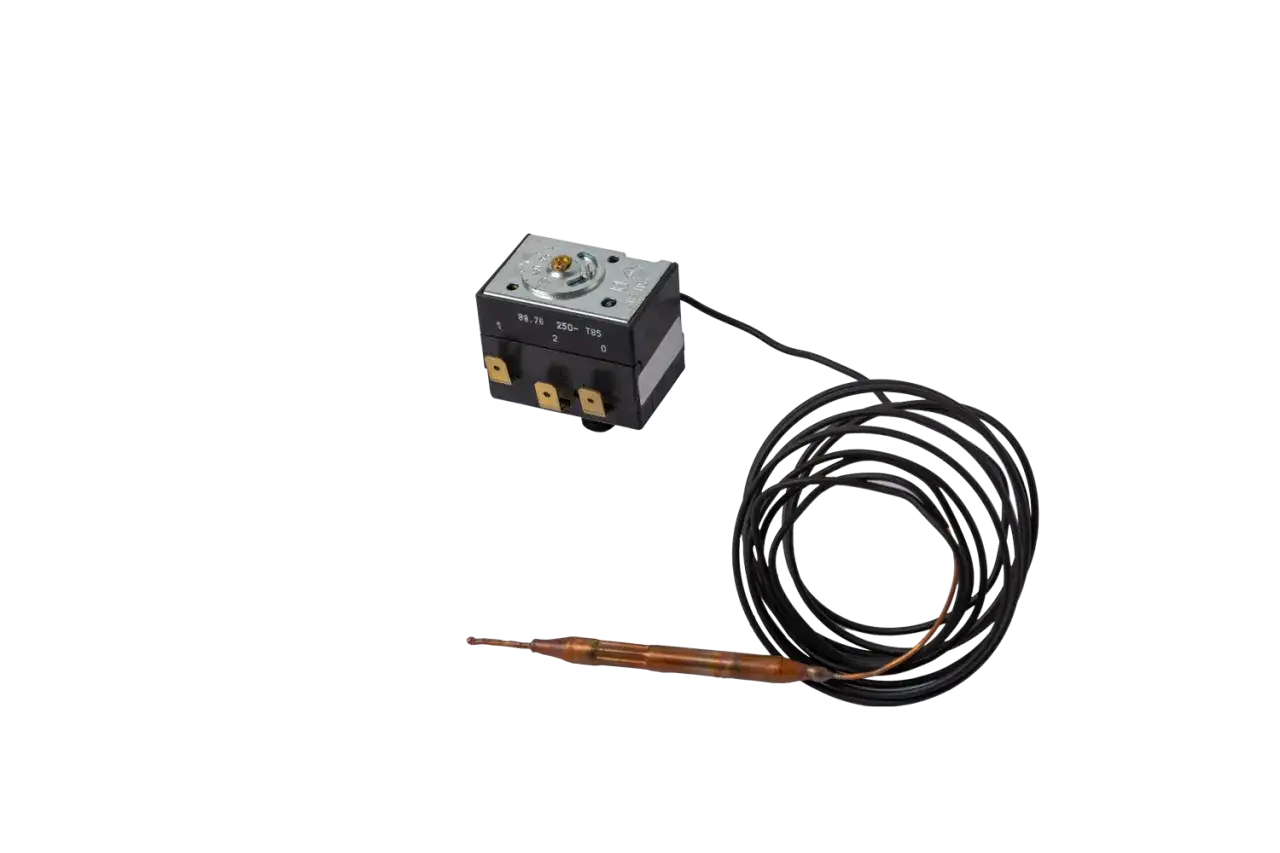

Mechanizm działania zależy od typu elementu, ale logika jest podobna: układ wykrywa nadmierne nagrzanie i rozłącza obwód. W najprostszej formie robi to bimetal. To pasek z dwóch metali o różnej rozszerzalności cieplnej, który pod wpływem temperatury wygina się i otwiera styki. W bardziej „jednorazowej” wersji pracuje bezpiecznik termiczny, w którym specjalny wkład topi się przy określonej temperaturze i przerywa obwód na stałe.
- Bimetaliczny wyłącznik po ostygnięciu zwykle wraca do pracy sam albo po ręcznym resecie.
- Bezpiecznik termiczny działa jednorazowo, więc po zadziałaniu trzeba go wymienić.
- Przekaźnik przeciążeniowy do silnika reaguje na długotrwałe przeciążenie i wzrost temperatury wynikający z pracy pod obciążeniem.
W silnikach spotyka się też zadziałanie odwrotnie zależne od przeciążenia: im większy nadmiar prądu, tym szybciej element odłącza obwód. To praktyczne, bo krótki rozruch nie powinien wywołać fałszywego alarmu, ale rzeczywiste przeciążenie ma zostać przerwane możliwie szybko. Właśnie dlatego w przekaźnikach termicznych pojawiają się klasy zadziałania, najczęściej 10, 20 i 30. Orientacyjnie oznacza to okna rzędu 4-10 s, 6-20 s i 9-30 s dla odpowiednich warunków zadziałania. Im wyższa klasa, tym lepiej element znosi rozruch, ale wolniej reaguje na awarię.
Ja zawsze przypominam jedną rzecz: jeśli układ ma chronić także przed zwarciem, sam przekaźnik termiczny nie wystarczy. Potrzebne jest osobne zabezpieczenie zwarciowe, zwykle bezpiecznik albo wyłącznik nadprądowy. To prowadzi już prosto do pytania, które rozwiązanie pasuje do konkretnego urządzenia.
Rodzaje zabezpieczeń termicznych i kiedy każde z nich ma sens
Najprościej porównać je przez to, jak reagują po przekroczeniu temperatury. Jedne wracają do pracy same, inne wymagają resetu, a jeszcze inne trzeba wymienić. Tabela poniżej porządkuje różnice, które w praktyce decydują o wyborze.
| Typ | Jak działa | Reset | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|---|
| Bezpiecznik termiczny | Topi element wewnętrzny po przekroczeniu temperatury progowej | Brak, po zadziałaniu wymiana | Grzałki, transformatory, drobna elektronika, zabezpieczenie przed pożarem | Nie nadaje się do częstych zadziałań i diagnostyki próbnej |
| Bimetaliczny wyłącznik termiczny | Wygięcie bimetalu otwiera styki | Automatyczny albo ręczny, zależnie od modelu | Silniki małej mocy, wentylatory, sprzęt AGD, zasilacze | Wrażliwy na sposób montażu i temperaturę otoczenia |

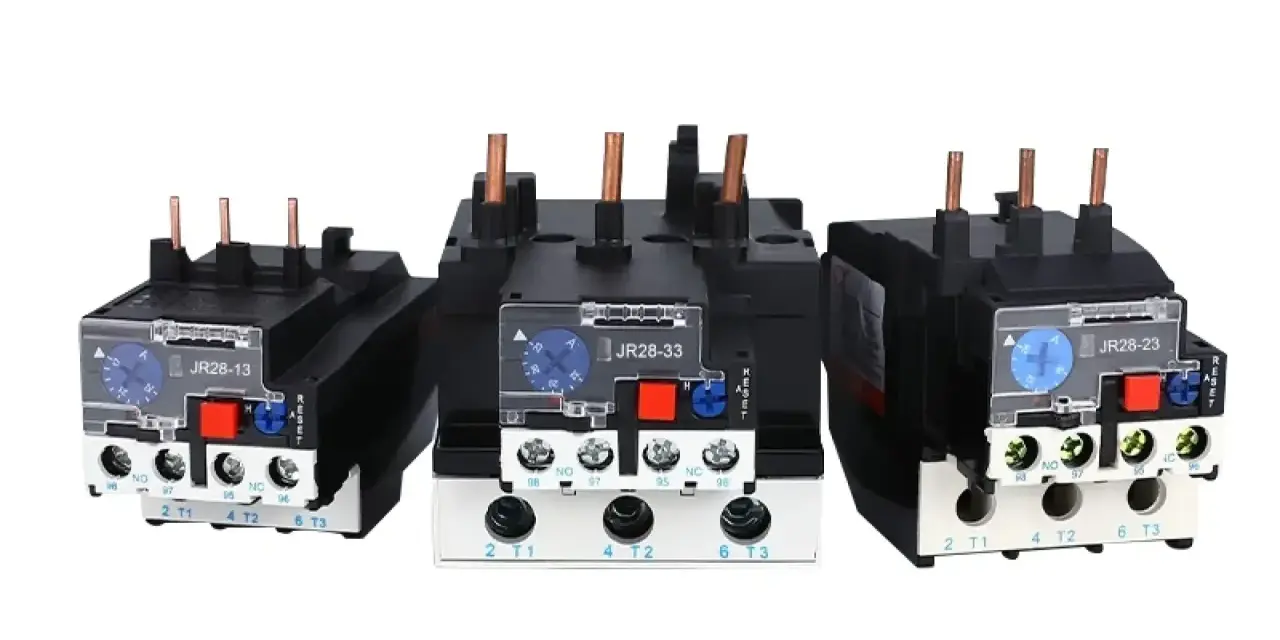

| Przekaźnik przeciążeniowy do silnika | Monitoruje nagrzewanie wynikające z prądu i przeciążenia | Manualny lub automatyczny | Silniki pomp, sprężarek, przenośników, układy HVAC | Nie zastępuje ochrony zwarciowej |
| PTC / czujnik termiczny w układzie sterowania | Zmienia rezystancję lub daje sygnał do elektroniki nadzorującej | Zwykle tak, po schłodzeniu lub decyzji sterownika | Falowniki, sterowniki, baterie, bardziej zaawansowana elektronika mocy | Wymaga dodatkowego toru sterowania i poprawnej logiki programu |
Jeśli mam wskazać jedną praktyczną zasadę wyboru, to nie szukam „najmocniejszego” wariantu. Szukam takiego, który najlepiej odpowiada na pytanie: co ma się stać po przegrzaniu - jednorazowe odcięcie, chwilowy restart czy pełna diagnostyka w sterowniku. To właśnie dlatego te same rozwiązania pojawiają się w zupełnie różnych urządzeniach.
Skoro różnice są już jasne, łatwo przejść do miejsca, w którym zabezpieczenie termiczne naprawdę robi robotę.
Gdzie stosuję je najczęściej w energetyce i elektronice
W instalacjach związanych z energią i automatyką najczęściej spotykam je w trzech obszarach. Pierwszy to silniki: pompy obiegowe, wentylatory, sprężarki i napędy, które mogą się przegrzać przy zablokowanym wirniku, brudnym filtrze albo zaniku fazy. Drugi obszar to elektronika mocy: falowniki, przetwornice, ładowarki akumulatorów i zasilacze, gdzie temperatura radiatora albo transformatora potrafi rosnąć bardzo szybko. Trzeci to układy grzejne: grzałki, suszarki, piece, nagrzewnice i elementy pracujące w zamkniętej obudowie.
W systemach fotowoltaicznych temat jest szczególnie ważny w falownikach, magazynach energii, układach chłodzenia i sterowania pompami. Sama instalacja PV nie „grzeje” najbardziej, ale elektronika wokół niej pracuje w szafach, na poddaszach, w kotłowniach albo na elewacjach, gdzie temperatura otoczenia bywa wysoka. W takich warunkach ochrona termiczna ma sens nie jako dodatek, tylko jako element niezawodności całego układu.
W praktyce największą różnicę robi to, czy chronisz konkretny hotspot. Dla silnika będzie to uzwojenie lub obudowa, dla falownika radiator półprzewodników, a dla grzałki miejsce przy samym elemencie grzejnym. Jeśli czujnik jest za daleko, zabezpieczenie reaguje z opóźnieniem i cały sens ochrony słabnie. Jeśli jest zamontowany zbyt „agresywnie”, zaczynają się fałszywe wyłączenia. To naturalnie prowadzi do doboru elementu pod konkretną aplikację.
Jak dobrać odpowiedni element do silnika, grzałki lub zasilacza
Dobór zaczynam od prostego pytania: czy urządzenie ma się samo wznowić po ochłodzeniu, czy ma wymagać interwencji serwisu. Przy sprzęcie użytkowym i automatyce budynkowej często wystarcza automatyczny reset. W układach, w których przegrzanie oznacza realne ryzyko uszkodzenia, wolę wersję jednorazową albo reset ręczny, bo wymusza sprawdzenie przyczyny.
- Określam element, który naprawdę trzeba chronić: uzwojenie, radiator, PCB, komorę urządzenia albo przewód zasilający.
- Sprawdzam, czy problemem jest temperatura, przeciążenie prądowe czy oba czynniki naraz.
- Ustalam sposób reakcji po zadziałaniu: automatyczny powrót, reset ręczny albo wymiana.
- W przypadku silnika ustawiam przekaźnik na prąd znamionowy z tabliczki i dobieram klasę zadziałania do rozruchu.
- W przypadku grzałki albo zasilacza dobieram próg temperatury z zapasem względem normalnej pracy, ale bez przesadnego marginesu.
- Dodaję osobne zabezpieczenie zwarciowe, jeśli w obwodzie istnieje ryzyko dużego prądu uszkodzeniowego.
Przy temperaturze zadziałania często zaczynam od zapasu rzędu 10-20°C ponad maksymalną temperaturę pracy elementu, ale tylko wtedy, gdy montaż jest blisko źródła ciepła i warunki są stabilne. W zamkniętej obudowie, przy słabej wentylacji albo dużych skokach temperatury otoczenia, ten margines trzeba zwykle zwiększyć. Zbyt mały zapas da niepotrzebne wyłączenia, a zbyt duży osłabi ochronę - i właśnie tu najłatwiej o błąd projektowy.
W silnikach zwracam też uwagę na start. Jeśli napęd ma ciężki rozruch, nie wybieram zbyt czułego przekaźnika, bo układ będzie się wyłączał przy każdej próbie uruchomienia. Jeśli natomiast napęd pracuje lekko, można ustawić ochronę ostrzej. Ten balans między wygodą pracy a bezpieczeństwem jest ważniejszy niż sama marka czy obudowa elementu. Nawet dobry dobór potrafi jednak zawieść, jeśli montaż albo diagnostyka są zrobione byle jak.
Najczęstsze błędy przy montażu i diagnozie
Najczęściej widzę pięć powtarzalnych problemów. Pierwszy to montaż zbyt daleko od miejsca, które naprawdę się nagrzewa. Drugi to zastępowanie elementu „czymś podobnym”, ale o innej temperaturze zadziałania lub innym prądzie pracy. Trzeci to mostkowanie zabezpieczenia po awarii, bo „tylko na chwilę trzeba sprawdzić układ”. Czwarty to brak uwzględnienia temperatury otoczenia i słabej wentylacji. Piąty - i bardzo częsty - to założenie, że skoro urządzenie wyłącza się termicznie, to problem leży w samym zabezpieczeniu.
W praktyce często winny jest zupełnie inny element: zablokowany wentylator, zużyty kondensator rozruchowy, zabrudzony radiator, zbyt duże obciążenie mechaniczne albo uszkodzony czujnik temperatury. Ja zwykle patrzę na objawy w takiej kolejności: czy układ grzeje się szybciej niż powinien, czy zabezpieczenie ma prawidłowy punkt montażu i czy po ostygnięciu wraca do pracy zgodnie z założeniem. To pozwala odróżnić realną usterkę od źle dobranego elementu.
Warto też zapamiętać jeden szczegół serwisowy: jeśli zabezpieczenie zaczyna zadziałać coraz szybciej przy podobnym obciążeniu, to często nie jest „nadwrażliwość”, tylko sygnał, że w układzie rośnie temperatura albo pogarsza się odprowadzanie ciepła. Zamiast od razu wymieniać element, szukam przyczyny cieplnej. To oszczędza czas i zwykle prowadzi do właściwej naprawy. Dlatego na koniec zostawiam prosty zestaw kontroli, który sam stosuję przed pierwszym uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem układu
Zanim uznam układ za gotowy, sprawdzam trzy rzeczy: miejsce montażu, sposób resetu i ochronę zwarciową. To brzmi prosto, ale właśnie tu najczęściej pojawiają się późniejsze reklamacje. Jeśli zabezpieczenie termiczne jest za daleko od źródła ciepła, zadziała za późno. Jeśli reset jest źle zaplanowany, użytkownik będzie co chwilę wracał do wyłączonego urządzenia. Jeśli nie ma ochrony nadprądowej, termika nie uchroni obwodu przed skutkami zwarcia.
W energetyce i fotowoltaice dorzucam jeszcze czwarty test: warunki pracy w szafie lub obudowie. Czasem niewielka zmiana przepływu powietrza, obrócenie modułu albo dołożenie wentylacji daje większy efekt niż wymiana samego zabezpieczenia. I to jest chyba najuczciwsza zasada przy takim elemencie: nie wybiera się go „na oko”, tylko pod temperaturę, obciążenie i sposób pracy całego urządzenia. Jeśli te trzy parametry są dobrane rozsądnie, ochrona termiczna robi dokładnie to, czego oczekujesz - bez zbędnych przerw i bez ryzyka przegrzania.
