Pomiar impedancji pętli zwarcia jest jednym z tych testów, które od razu pokazują, czy zabezpieczenie zadziała w sytuacji awaryjnej. W tym artykule wyjaśniam, co dokładnie sprawdza się w instalacji, jak wykonać badanie krok po kroku, jak czytać wynik i gdzie najłatwiej o błąd. Dorzucam też praktyczne uwagi z obwodów z RCD, fotowoltaiką i ładowarkami EV, bo właśnie tam najczęściej pojawiają się wyniki, które trzeba umieć poprawnie zinterpretować.
Najkrócej: ten test mówi, czy zabezpieczenie ma szansę zadziałać na czas
- Badanie sprawdza, czy prąd uszkodzeniowy popłynie wystarczająco szybko, by wyłączyć zasilanie.
- W układach TN wynik pętli jest kluczowy dla działania zabezpieczeń nadprądowych, a w TT trzeba patrzeć także na RCD i uziemienie.
- Wynik ma sens tylko wtedy, gdy miernik pracuje w odpowiednim zakresie i przewody pomiarowe są wyzerowane.
- W obwodach chronionych RCD zwykle stosuje się tryb bez wyzwalania, ale nie każdy RCD zachowuje się tak samo.
- Na instalacjach z PV i EV wynik może się zmieniać pod wpływem zakłóceń, pracy falownika i układów ochronnych.
- Do protokołu warto wpisać nie tylko samą wartość, ale też punkt pomiaru, tryb testu i warunki wykonania.
Co naprawdę sprawdza ten test
Patrzę na to badanie jak na sprawdzian całej drogi, którą prąd musiałby przejść podczas zwarcia. W praktyce interesuje mnie nie sama liczba w omach, ale to, czy przy uszkodzeniu pojawi się wystarczająco duży prąd, aby zabezpieczenie odłączyło obwód w wymaganym czasie. Najczęściej mówimy o pętli L-PE, ale nowoczesne mierniki pozwalają też badać L-N i L-L, zależnie od układu i celu testu.
W uproszczeniu: im mniejsza impedancja pętli, tym większy spodziewany prąd zwarciowy. To właśnie dlatego ten test jest tak ważny przy ochronie przeciwporażeniowej. W instalacjach niskiego napięcia nie chodzi o laboratoryjną ciekawostkę, tylko o realną odpowiedź na pytanie, czy dotknięcie metalowej obudowy przy uszkodzeniu skończy się szybkim wyłączeniem, czy niebezpiecznym napięciem dotykowym.
| Układ sieci | Po co badam pętlę | Na co patrzę w praktyce |
|---|---|---|
| TN | Skuteczność samoczynnego wyłączenia przez zabezpieczenie nadprądowe | Czy Zs jest na tyle mała, by prąd zwarcia uruchomił wyłącznik lub wkładkę bezpiecznikową |
| TT | Ocena warunków ochrony, zwykle razem z RCD | Czy ochrona różnicowoprądowa i uziemienie są spójne z założeniami instalacji |
| IT | Kontrola w bardziej złożonych scenariuszach | Tu sam wynik pętli zwykle nie wystarcza do pełnej oceny bezpieczeństwa |
To prowadzi wprost do kolejnego pytania: kiedy taki test jest w ogóle wymagany i jakie ramy techniczne wyznaczają normy.
Kiedy ten test jest potrzebny i jakie normy wyznaczają ramy
W praktyce robię to badanie po wykonaniu nowej instalacji, po modernizacji rozdzielnicy, po wymianie zabezpieczeń, po zmianie odcinków przewodów i podczas okresowych przeglądów. Jeśli w obiekcie pojawia się fotowoltaika, magazyn energii albo ładowarka EV, traktuję to jako dodatkowy sygnał, że pętla wymaga ponownej oceny. Zmienia się wtedy nie tylko układ pracy źródła, ale też charakter obciążeń i zakłóceń.
Ramę techniczną wyznaczają przede wszystkim normy dla weryfikacji instalacji oraz dla przyrządów pomiarowych. W praktyce oznacza to dwie rzeczy: po pierwsze, wynik trzeba odnieść do charakterystyki zabezpieczenia i do warunku samoczynnego wyłączenia zasilania, a po drugie, sam miernik musi mieścić się w wymaganiach dokładnościowych. Dla przyrządów do badania pętli przyjmuje się dopuszczalny błąd nie większy niż 30%, więc jeśli wynik wychodzi poza deklarowany zakres urządzenia, nie powinien być używany do oceny bezpieczeństwa.
- Najpierw identyfikuję obwód i jego zabezpieczenie.
- Potem sprawdzam, czy mam do czynienia z RCD, bezpiecznikiem czy wyłącznikiem nadprądowym.
- Następnie ustalam, czy obwód można mierzyć bez wyzwalania ochrony różnicowoprądowej.
- Na końcu porównuję wynik z wymaganym prądem wyłączającym i czasem zadziałania.
Gdy ta część jest uporządkowana, sam pomiar staje się znacznie prostszy i mniej podatny na pomyłki.
Jak wykonać badanie krok po kroku
Ja zaczynam od bezpieczeństwa i oględzin, a dopiero potem uruchamiam funkcję pomiarową. To ważne, bo badanie wykonuje się na obwodzie pod napięciem, więc trzeba mieć pewność, że przewody, końcówki i ustawienia miernika są właściwe. Nie warto też mierzyć w pośpiechu na pierwszym napotkanym gnieździe, jeśli celem jest rzetelna ocena całego obwodu.
- Rozpoznaj układ i punkt pomiaru. Najczęściej wybieram punkt najbardziej oddalony od rozdzielnicy, bo tam wynik jest najbardziej wymagający.
- Sprawdź, jakie zabezpieczenie chroni obwód. Inaczej podchodzę do bezpiecznika, inaczej do wyłącznika nadprądowego, a jeszcze inaczej do obwodu z RCD.
- Wybierz właściwy tryb miernika. Jeśli w obwodzie jest RCD, zwykle używam trybu bez wyzwalania; jeśli nie ma RCD, tryb z wyższym prądem bywa szybszy i stabilniejszy.
- Wyzeruj przewody pomiarowe lub przewód zasilający. Przy niskich wartościach ma to ogromne znaczenie, bo rezystancja przewodów potrafi zafałszować odczyt.
- Podłącz przewody do właściwych zacisków. Przy gniazdach najczęściej korzystam z przewodu wtykowego, a przy rozdzielnicy z zacisków L, PE i N.
- Uruchom test i poczekaj na ustabilizowanie odczytu. W wielu miernikach trwa to kilka sekund.
- Zapisz nie tylko wynik Zs, ale też spodziewany prąd zwarciowy, punkt badania i tryb pracy miernika.
- Powtórz pomiar, jeśli odczyt jest niestabilny albo jeśli pracujesz w miejscu z dużą ilością zakłóceń.
W obwodach z RCD 30 mA zwykle da się wykonać test bez wyzwalania, ale przy 10 mA nie zakładam z góry, że będzie tak samo. Wtedy wolę podejść do sprawy ostrożniej i dobrać metodę do konkretnego aparatu, a nie do wygody pomiaru. To właśnie na etapie wykonania najłatwiej wychwycić, czy instalacja daje wiarygodny wynik, czy tylko ładny numer na ekranie.
Jak czytać wynik bez zgadywania
Najprostsza zasada jest taka: impedancja musi być na tyle mała, by spodziewany prąd zwarciowy przekroczył prąd wyłączający zabezpieczenie. W skrócie zapisuje się to jako zależność między Zs, napięciem i charakterystyką zabezpieczenia. W praktyce nie patrzę jednak wyłącznie na wzór, tylko porównuję wynik z tym, jak naprawdę zachowa się konkretny wyłącznik lub wkładka w danym obwodzie.
Przy małych wartościach każda drobnostka ma znaczenie. Sam przewód pomiarowy może wnieść około 0,035 Ω na żyłę, a bezpiecznik w przewodzie nawet około 0,75 Ω na żyłę, jeśli nie skompensujesz tego w mierniku. Do tego dochodzi rezystancja styku, która przy nieszczelnym albo zabrudzonym połączeniu potrafi wnieść kolejne dziesiąte części oma. Dlatego wynik rzędu 0,3 Ω i wynik rzędu 0,6 Ω nie zawsze mówią to samo, nawet jeśli na pierwszy rzut oka różnica wydaje się niewielka.
| Co sprawdzam | Dlaczego to ważne | Na co zwracam uwagę |
|---|---|---|
| Zs | Pokazuje opór całej drogi zwarciowej | Porównuję z wymaganiami dla zabezpieczenia |
| Spodziewany prąd zwarciowy | Mówi, czy zabezpieczenie ma „z czego” zadziałać | Patrzę, czy wartość jest stabilna, a nie tylko wysoka |
| Zakres i dokładność miernika | Bez tego wynik może być formalnie ładny, ale technicznie słaby | Nie używam odczytów spoza zakresu gwarantowanego przez producenta |
| Powtarzalność | Pokazuje, czy odczyt jest wiarygodny | Jeśli kolejne pomiary „pływają”, szukam przyczyny w instalacji albo w zakłóceniach |
Gdy wynik zaczyna „pływać”, nie zakładam od razu uszkodzenia instalacji. Najpierw sprawdzam tryb pomiaru, połączenia i warunki pracy obwodu, bo to częściej daje odpowiedź niż sama liczba na ekranie.
Gdzie najłatwiej o zafałszowanie wyniku
Najwięcej problemów widzę nie tam, gdzie instalacja jest ewidentnie uszkodzona, ale tam, gdzie wszystko wygląda poprawnie, tylko wynik wychodzi dziwnie wysoki albo niestabilny. Wtedy w grę wchodzą zakłócenia, układy ochronne, źródła rozproszone i po prostu sposób wykonania testu. Warto to rozdzielić na kilka typowych scenariuszy.
Wyłączniki RCD
W obwodach z RCD badanie bez wyzwalania jest wygodne, ale nie wolno traktować go jak magicznego obejścia problemu. Sam aparat różnicowoprądowy może podbić wynik, a w praktyce różnica bywa odczuwalna nawet na poziomie kilku dziesiątych oma, czasem więcej. Jeśli obwód ma RCD 10 mA, nie zakładam z góry, że pomiar przejdzie bez wyzwolenia. W takich przypadkach wolę dobierać metodę ostrożnie i nie forsować jednego trybu tylko dlatego, że jest szybszy.
Fotowoltaika i źródła rozproszone

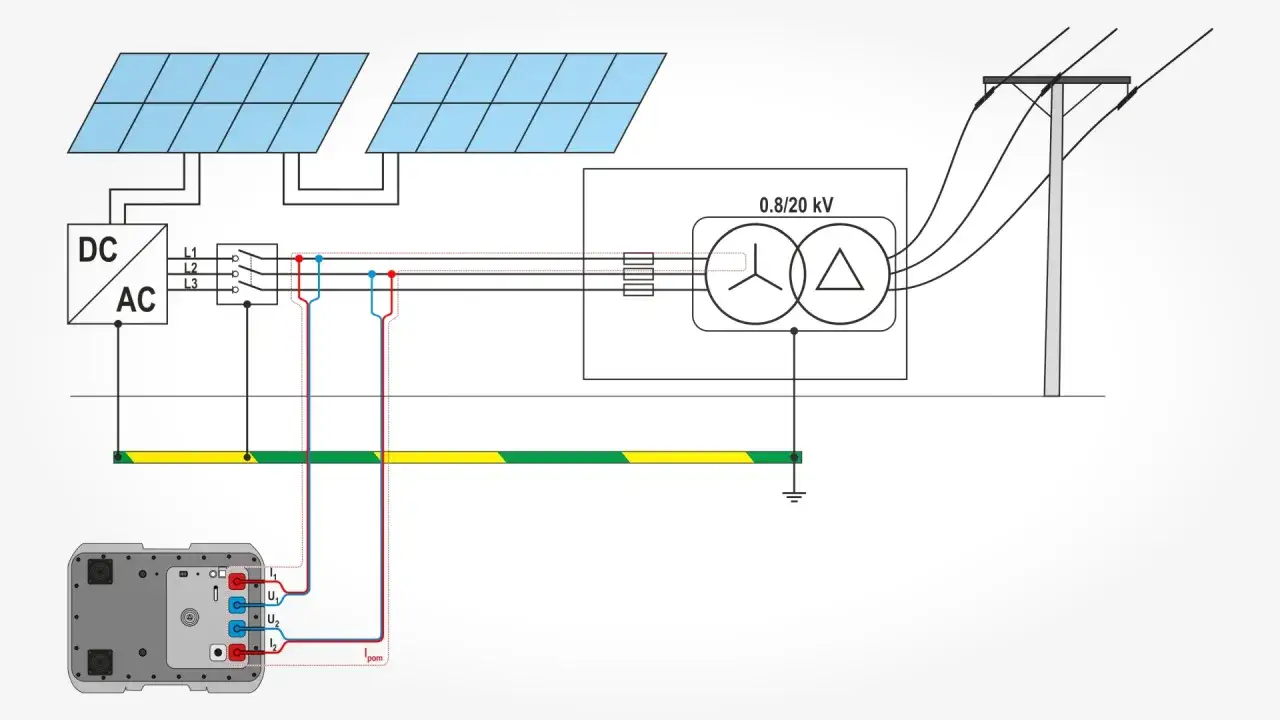

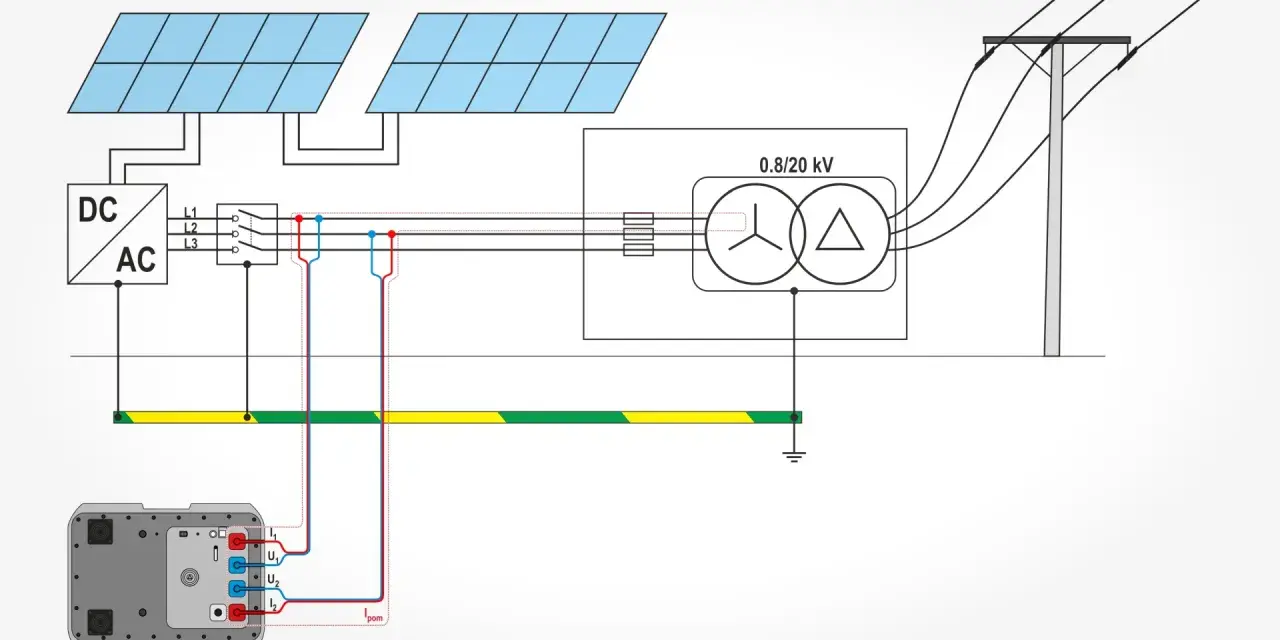

W instalacjach z mikroźródłami, szczególnie z fotowoltaiką, potrafi zmieniać się napięcie, kształt przebiegu i poziom zakłóceń. To nie oznacza, że pomiar jest niewiarygodny, ale oznacza, że jeden odczyt bywa za mało reprezentatywny. Ja zwykle wykonuję kilka pomiarów i patrzę bardziej na trend niż na pojedynczą liczbę. To szczególnie ważne tam, gdzie działa zarządzanie energią i część mocy jest kierowana do obciążeń wewnętrznych zamiast do sieci.
Przeczytaj również: Rodzaje kondensatorów - Jak dobrać właściwy i uniknąć błędów?
Ładowarki EV i układy RDC-DD
Przy stacjach ładowania pojazdów elektrycznych pojawia się dodatkowa warstwa ochrony, często związana z RDC-DD. W takich obwodach trzeba korzystać z odpowiednich ustawień testera, bo zwykły tryb może uruchomić ochronę albo dać wynik, który trudno porównać z innymi punktami instalacji. To dobry przykład tego, że nowoczesna elektroinstalacja nie jest już tylko przewodem, zabezpieczeniem i gniazdem. Dochodzą źródła energii, elektronika mocy i układy, które wpływają na odczyt równie mocno jak sam kabel.Przy stacjach ładowania pojazdów elektrycznych pojawia się dodatkowa warstwa ochrony, często związana z RDC-DD. W takich obwodach trzeba korzystać z odpowiednich ustawień testera, bo zwykły tryb może uruchomić ochronę albo dać wynik, który trudno porównać z innymi punktami instalacji. To dobry przykład tego, że nowoczesna elektroinstalacja nie jest już tylko przewodem, zabezpieczeniem i gniazdem. Dochodzą źródła energii, elektronika mocy i układy, które wpływają na odczyt równie mocno jak sam kabel.Takie przypadki pokazują, że przy badaniu pętli nie wystarczy znać przycisków w mierniku. Trzeba jeszcze rozumieć, co dzieje się w obwodzie w chwili testu.
Najczęstsze błędy, które psują odczyt
W praktyce błędy powtarzają się zaskakująco często i zwykle nie mają nic wspólnego z „wadliwym miernikiem”. Najczęściej winne są przewody, połączenia albo pośpiech. Warto mieć to pod ręką, bo taka checklista oszczędza czas i nerwy.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Brak zerowania przewodów | Wynik jest sztucznie zawyżony, zwłaszcza przy niskich impedancjach | Zawsze kompensuję przewody przed serią pomiarów |
| Zły tryb pomiaru | RCD wyzwala albo odczyt jest nieadekwatny do warunków obwodu | Dobieram tryb do obecności i typu zabezpieczenia |
| Słaby styk sondy | Wynik skacze albo jest pozornie wysoki | Czyszczę punkt przyłożenia i sprawdzam docisk końcówki |
| Pomiary w zakłóconym obwodzie | Odczyt jest niestabilny | Powtarzam test i porównuję kilka wyników |
| Użycie miernika poza zakresem | Wynik formalnie się pojawia, ale nie nadaje się do oceny | Sprawdzam zakres deklarowany przez producenta |
| Brak informacji w protokole | Po kilku miesiącach nie wiadomo, w jakich warunkach wykonano test | Notuję punkt, tryb, stan obwodu i typ zabezpieczenia |
Jeśli miernik pokazuje 0,00 Ω, nie traktuję tego jako dowodu idealnej instalacji. To sygnał, żeby jeszcze raz sprawdzić połączenia, zerowanie i stan toru pomiarowego. W pomiarach niskoomowych dokładność zależy od wielu drobiazgów, więc cierpliwość zwykle daje lepszy wynik niż kolejny szybki klik.
Co zostawić w protokole, żeby wynik nadal coś znaczył za rok
Sam odczyt Zs bywa za mało użyteczny, jeśli po czasie nie wiadomo, gdzie i jak został wykonany. Dlatego w protokole zawsze zostawiam więcej niż jedną liczbę. Dobrze opisany wynik pozwala porównać stan instalacji po modernizacji, po dołożeniu falownika, po wymianie wyłącznika albo po zmianie obciążenia.
- punkt pomiaru i numer obwodu
- tryb testu, czyli bez wyzwalania albo z wyzwalaniem
- wartość Zs i spodziewany prąd zwarciowy
- typ oraz wartość znamionową zabezpieczenia
- informację o RCD, jeśli występuje w obwodzie
- długość i stan przewodów pomiarowych, jeśli miało to znaczenie
- uwagi o zakłóceniach, PV, EV albo innych źródłach wpływu
W instalacjach energii odnawialnej to ma szczególny sens, bo warunki pracy zmieniają się szybciej niż w klasycznej rozdzielnicy mieszkaniowej. Jeśli po czasie trzeba wrócić do tego samego obwodu, dobrze opisany pomiar pozwala odróżnić realny problem od zwykłej różnicy warunków testu. I właśnie o to chodzi w rzetelnym badaniu: nie o ładny odczyt, tylko o pewność, że instalacja zachowa się przewidywalnie wtedy, gdy będzie od niej zależeć bezpieczeństwo.
