Diak to niewielki element półprzewodnikowy, który przewodzi dopiero po przekroczeniu określonego napięcia i robi to niemal symetrycznie w obu kierunkach. W praktyce używa się go głównie do wyzwalania triaków, stabilnego uruchamiania obwodów AC oraz prostych układów sterowania mocy. W elektronice energetycznej ten detal ma znaczenie większe, niż sugeruje rozmiar samego elementu: wpływa na powtarzalność zapłonu, poziom zakłóceń i zachowanie całego układu.
Najważniejsze informacje w skrócie
- To element, który nie przewodzi od razu, tylko po osiągnięciu progu napięcia.
- Działa dwukierunkowo, dlatego dobrze pasuje do obwodów prądu przemiennego.
- Najczęściej służy do wyzwalania triaków w regulatorach fazowych i ściemniaczach.
- W praktyce kluczowe są: napięcie wyzwalania, prąd podtrzymania i symetria parametrów.
- W nowych projektach bywa zastępowany przez rozwiązania z optoizolacją i sterowaniem cyfrowym, ale w prostych układach nadal ma sens.
Jak ten element uruchamia się po obu połówkach sygnału
Najprościej mówiąc, ten element zachowuje się jak przełącznik, który pozostaje wyłączony aż do momentu, gdy napięcie osiągnie swój próg zadziałania. Gdy to się stanie, następuje gwałtowne przejście do przewodzenia i pojawia się zjawisko ujemnej rezystancji dynamicznej - napięcie na elemencie spada, a prąd rośnie. To właśnie daje tak charakterystyczne, ostre wyzwolenie.
Najważniejsza cecha praktyczna jest jednak inna: zadziałanie ma podobny charakter dla obu biegunów. Dzięki temu układ pracuje przewidywalnie w obwodach AC, bez faworyzowania jednej połówki sinusoidy. To właśnie dlatego ten element tak często łączy się z triakiem, który też steruje prądem przemiennym, ale potrzebuje stabilnego impulsu bramkowego.
Warto też pamiętać o prądzie podtrzymania. Po zapłonie element nie wraca natychmiast do stanu wysokiej rezystancji, tylko przewodzi do chwili, gdy prąd spadnie poniżej określonej wartości. Dla projektanta to ważne, bo wpływa na to, czy układ wyłączy się czysto, czy będzie zachowywał się niestabilnie. W typowych, popularnych wersjach próg wyzwalania jest rzędu około 30 V, ale konkret zależy od serii i zastosowania. Od tego miejsca łatwo przejść do pytania, gdzie taki sposób działania daje realną przewagę, a gdzie jest już tylko historycznym kompromisem.
Gdzie ma sens w układach mocy i sterowania

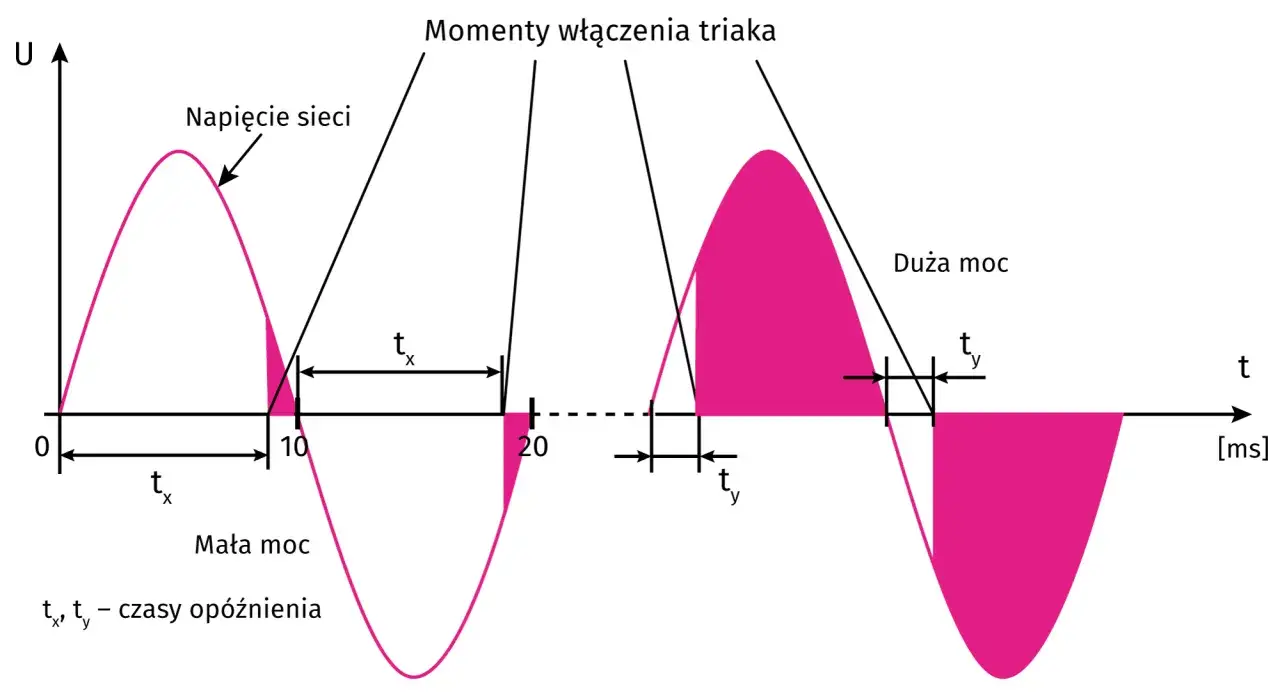

Najbardziej klasyczne zastosowanie to wyzwalanie triaków w regulatorach fazowych. Spotyka się to w ściemniaczach, prostych regulatorach prędkości silników komutatorowych, układach grzałek i innych odbiornikach pracujących z siecią AC. Z mojego punktu widzenia to nadal jeden z najczytelniejszych przykładów, bo widać tu dokładnie, po co ten element istnieje: ma zapewnić powtarzalny moment zapłonu niezależnie od połówki sinusoidy.
Poza tym trafia się w prostych generatorach relaksacyjnych, układach opóźnienia załączenia i niektórych obwodach pomocniczych elektroniki energetycznej. W sprzęcie związanym z energią, przetwornicami czy instalacjami zasilającymi częściej widuję go w starszych albo prostszych modułach niż w nowoczesnych sterownikach mikroprocesorowych. To nie znaczy, że jest przestarzały. To znaczy raczej, że najlepiej czuje się tam, gdzie liczy się prostota, niska cena i przewidywalny próg zadziałania.
- Ściemniacze i regulatory fazowe - klasyczne miejsce, gdzie potrzebny jest równy zapłon w obu połówkach sieci.
- Układy uruchamiania triaka - stabilizuje moment podania impulsu na bramkę.
- Proste generatory i migacze - wykorzystują ostre przejście między stanem blokowania a przewodzenia.
- Pomocnicze obwody w elektronice mocy - zwłaszcza tam, gdzie priorytetem jest nieskomplikowany analogowy tor sterowania.
Gdy już wiadomo, gdzie ten element naprawdę pracuje, naturalnie pojawia się kolejne pytanie: czym różni się od triaka, SCR albo zwykłej diody Zenera i dlaczego nie da się tych nazw stosować zamiennie.
Jak odróżnić go od triaka, SCR i diody Zenera
W praktyce te elementy bywają mylone, bo wszystkie należą do rodziny rozwiązań związanych z przełączaniem albo kontrolą napięcia. Różnica jest jednak zasadnicza: ten element nie służy do bezpośredniego sterowania dużym prądem, tylko do wyzwalania innych układów. Ja zwykle tłumaczę to tak: on nie jest głównym przełącznikiem mocy, tylko precyzyjnym zapalnikiem.
| Element | Liczba wyprowadzeń | Jak działa | Typowe użycie | Najważniejsza różnica |
|---|---|---|---|---|
| Symetryczna dioda wyzwalająca | 2 | Przewodzi po przekroczeniu progu napięcia w obu kierunkach | Wyzwalanie triaków, proste generatory, regulacja fazowa | Nie ma bramki i nie steruje bezpośrednio dużą mocą |
| Triak | 3 | Przewodzi w obu kierunkach po podaniu impulsu na bramkę | Sterowanie obciążeniami AC | Jest elementem wykonawczym, a nie tylko wyzwalającym |
| SCR | 3 | Przewodzi w jednym kierunku po impulsie na bramkę | Prostowniki sterowane, układy mocy DC | Działa jednokierunkowo |
| Dioda Zenera | 2 | Stabilizuje napięcie w kierunku zaporowym | Ochrona, referencje napięcia | Nie służy do symetrycznego wyzwalania impulsu |
Najczęstszy błąd początkujących polega na tym, że próbują traktować ten element jak uniwersalną diodę progową. To zbyt duże uproszczenie. W rzeczywistości jego rola jest ściśle powiązana z obwodem, w którym pracuje, zwłaszcza z triakiem, rezystorem i kondensatorem w torze wyzwalania. Skoro różnice są już jasne, warto przejść do tego, na jakie parametry patrzę przed doborem do konkretnego projektu.
Na jakie parametry patrzeć przed doborem
Przy doborze nie zaczynam od nazwy handlowej, tylko od parametrów pracy. To oszczędza błędów, szczególnie wtedy, gdy element ma współpracować z siecią 230 V albo z układem o dużej zmienności obciążenia. W praktyce sprawdzam przede wszystkim:
- Napięcie wyzwalania - musi pasować do układu RC i do progu, przy którym ma zadziałać triak.
- Symetrię zadziałania - im lepiej zrównane obie połówki, tym mniej asymetrii w sterowaniu AC.
- Prąd podtrzymania - ważny przy wyłączaniu i przy pracy z małymi prądami obciążenia.
- Maksymalny prąd impulsowy - istotny, jeśli układ generuje mocniejsze impulsy wyzwalające.
- Obudowę i montaż - wersje przewlekane i SMD zachowują się podobnie elektrycznie, ale różnią się wygodą serwisową.
Jeśli miałbym wskazać jeden praktyczny punkt odniesienia, to dla wielu popularnych rozwiązań próg zadziałania krąży w okolicy 30 V. To wystarcza w prostych układach sterowania fazowego, ale już nie w każdym projekcie. Przy bardziej wymagających obciążeniach trzeba patrzeć na tolerancję, temperaturę i na to, czy komponent zachowuje podobny próg w obu kierunkach. Warto też pamiętać, że nie każdy układ z triakiem zadziała dobrze tylko dlatego, że napięcie progu wygląda poprawnie na papierze.
Gdy zestawiam to z rzeczywistymi problemami z uruchamianiem, najczęściej okazuje się, że kłopot nie leży w samym elemencie, tylko w doborze pozostałych części obwodu. I właśnie tam zaczynają się błędy, które później wyglądają jak “dziwne zachowanie” całego sterownika.
Najczęstsze błędy przy projektowaniu i uruchamianiu
Najgorsze projekty, jakie widziałem, nie psuły się spektakularnie. Po prostu działały nierówno, czasem tylko w jednej połówce, czasem z przesuniętym progiem, a czasem z nadmiernym brzęczeniem obciążenia. Taki objaw zwykle oznacza, że ktoś pominął jeden z poniższych problemów:
- Zbyt duży rozrzut elementów w torze RC - wtedy punkt zapłonu zmienia się od egzemplarza do egzemplarza.
- Brak symetrii między połówkami sieci - skutkuje nierównym przewodzeniem i większymi zakłóceniami.
- Za mały prąd wyzwalający triaka - sam impuls istnieje, ale nie ma wystarczającej energii, by skutecznie przełączyć element wykonawczy.
- Ignorowanie prądu podtrzymania - układ potrafi gaśnieć lub wzbudzać się w nieprzewidywalnym momencie.
- Zbyt mała odporność na zakłócenia - w sieci energetycznej to bardzo realny problem, bo krótkie impulsy i szpilki potrafią rozstroić prosty układ.
W układach zasilanych z sieci trzeba też myśleć o bezpieczeństwie izolacji i o tym, czy sterowanie nie powinno być oddzielone galwanicznie. W praktyce to właśnie dlatego część współczesnych projektów odchodzi od prostych analogowych rozwiązań i przechodzi na optoizolację albo mikrokontroler. Z punktu widzenia serwisu warto jeszcze dodać jedną rzecz: jeśli układ pracował latami i nagle zaczyna reagować niestabilnie, winny bywa nie sam element progowy, lecz kondensator w obwodzie wyzwalania albo triak, który ma już rozjechane parametry. Ta różnica oszczędza sporo niepotrzebnej wymiany części.
Kiedy ten prosty wyzwalacz wciąż ma sens
Nie traktuję tego elementu jak reliktu. W dobrze dobranym układzie nadal jest użyteczny, bo daje prostą, tanią i przewidywalną funkcję wyzwalania bez nadmiaru logiki. Dla mnie sens pozostaje duży wtedy, gdy projekt ma być możliwie nieskomplikowany, koszt ma zostać niski, a sterowanie AC nie wymaga precyzji liczonych w ułamkach procenta.
Najbardziej opłaca się go zostawić tam, gdzie:
- układ ma pracować w prostej regulacji fazowej,
- ważna jest powtarzalność zapłonu po obu połówkach przebiegu,
- nie ma potrzeby cyfrowego sterowania i zaawansowanej diagnostyki,
- priorytetem jest mała liczba elementów i łatwy serwis,
- projekt ma charakter pomocniczy, a nie jest głównym układem sterowania mocy.
Wybieram inne rozwiązanie, gdy potrzebuję dokładnego sterowania, lepszej separacji, łatwiejszego pomiaru albo integracji z elektroniką cyfrową. W takich sytuacjach częściej wygrywają optotriaki, transoptory, układy z mikrokontrolerem albo bardziej rozbudowane sterowniki mocy. Jeśli patrzeć na to uczciwie, ten prosty element nadal ma swoje miejsce, ale najlepiej sprawdza się tam, gdzie prostota naprawdę daje przewagę, a nie tylko wygląda oszczędnie na schemacie.
Jeżeli mam zamknąć temat jednym zdaniem, to powiedziałbym tak: to niewielki komponent, który robi jedną rzecz, ale robi ją bardzo konsekwentnie. I właśnie dlatego w elektronice mocy wciąż bywa lepszym wyborem niż bardziej efektowne rozwiązania, o ile projekt rzeczywiście potrzebuje symetrycznego, analogowego wyzwalania, a nie cyfrowej orkiestracji całego układu.
