Amplituda to jedna z najważniejszych wielkości opisujących sygnał elektryczny, bo mówi, jak duże jest jego wychylenie względem punktu odniesienia. W praktyce pomaga ocenić siłę napięcia, prądu albo przebiegu widzianego na oscyloskopie, a przy instalacjach fotowoltaicznych podpowiada też, czy falownik i przetwornice pracują w zdrowym zakresie. W tym tekście wyjaśniam prostą definicję, różnice między typami amplitudy i to, jak czytać ją bez typowych pomyłek.
Najważniejsze rzeczy o amplitudzie, które trzeba znać od razu
- Amplituda to maksymalne wychylenie sygnału od punktu odniesienia, a nie częstotliwość ani moc.
- W elektronice trzeba odróżniać wartość szczytową, międzyszczytową i skuteczną.
- W polskiej sieci 230 V oznacza wartość skuteczną, więc szczyt sinusoidy wynosi około 325 V.
- Oscyloskop pokazuje amplitudę najczytelniej, ale tylko wtedy, gdy pasmo i sonda są ustawione poprawnie.
- W instalacjach fotowoltaicznych amplituda napięcia i tętnień pomaga ocenić pracę falownika, przetwornic i filtrów.
Amplituda co to i dlaczego w elektronice ma realne znaczenie

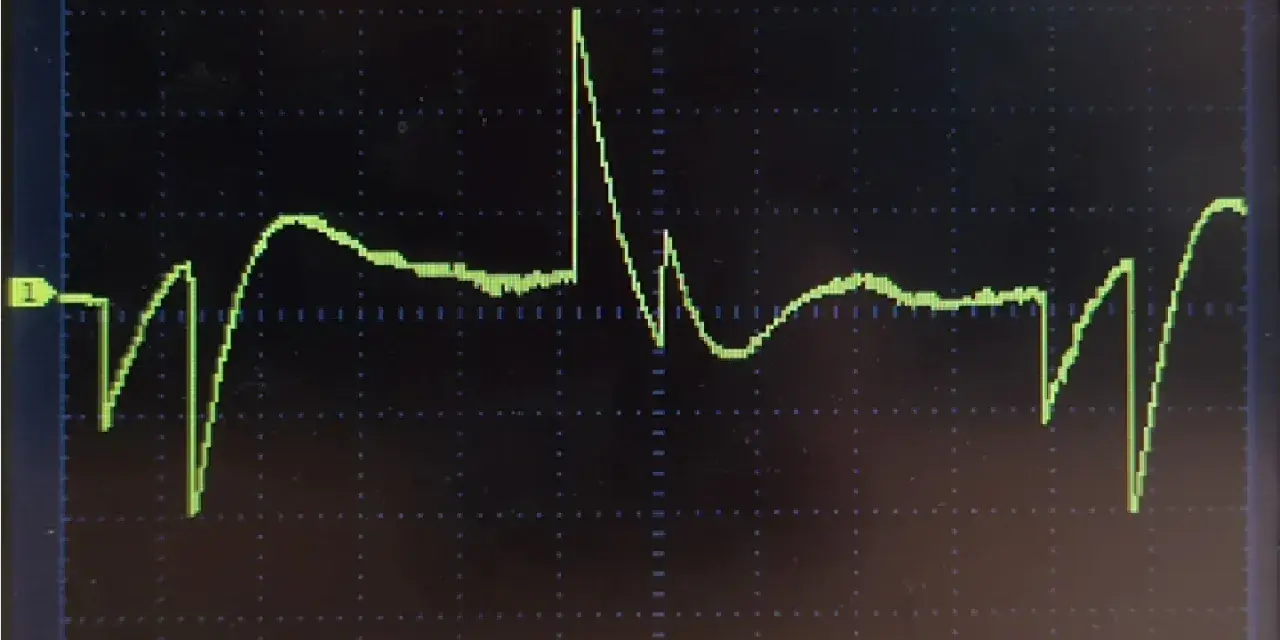

W najprostszym ujęciu amplituda to największe wychylenie przebiegu od położenia równowagi albo od przyjętego punktu odniesienia. W sygnale napięciowym będzie to zwykle odległość od osi odniesienia do szczytu fali, a w sygnale prądowym analogicznie dla prądu. To właśnie amplituda mówi, czy sygnał jest mały i podatny na zakłócenia, czy duży i bliski przesterowania.
Ja w praktyce patrzę na amplitudę jak na wskaźnik „zapasów” układu. Jeśli jest za niska, sygnał ginie w szumie, a jeśli za wysoka, wchodzi w nasycenie, obcina szczyty i generuje zniekształcenia. Częstotliwość mówi, jak często przebieg się powtarza, ale sama nie powie nic o tym, jak silny jest sygnał.
To rozróżnienie jest ważne szczególnie w elektronice pomiarowej, automatyce i energetyce. W falowniku, czujniku, wzmacniaczu albo generatorze amplituda decyduje o tym, co układ jeszcze obsłuży poprawnie, a co już wyjdzie poza bezpieczny zakres. Żeby nie mylić pojęć, warto od razu rozdzielić kilka sposobów opisu tego samego przebiegu.
Jak odczytywać amplitudę sygnału bez pomyłek
W elektronice jedno słowo „amplituda” bywa zbyt ogólne. W zależności od kontekstu mogę mówić o wartości szczytowej, międzyszczytowej, skutecznej albo o obwiedni sygnału. To nie są synonimy, tylko różne sposoby opisu tej samej fali.
| Rodzaj wartości | Co oznacza | Przykład dla sinusoidy | Kiedy jest przydatna |
|---|---|---|---|
| Wartość szczytowa | Odsunięcie od punktu odniesienia do maksymalnego wychylenia | Up = 10 V | Przy opisie maksymalnego poziomu sygnału |
| Wartość międzyszczytowa | Różnica między minimum a maksimum przebiegu | Upp = 20 V | Przy odczycie z oscyloskopu i porównaniu pełnego zakresu wahań |
| Wartość skuteczna | Wartość równoważna energetycznie dla obciążenia | Urms ≈ 7,07 V | Przy obliczaniu mocy, grzaniu i zasilaniu AC |
| Obwiednia | Zmieniająca się „kopuła” amplitudy sygnału | Przy modulacji lub sygnale z tętnieniami | Przy analizie przebiegów złożonych i modulowanych |
Najwięcej pomyłek rodzi się przy napięciu sieciowym. 230 V w Polsce to wartość skuteczna, nie szczytowa, więc dla sinusoidy szczyt wynosi około 325 V. To drobny szczegół na papierze, ale w praktyce robi ogromną różnicę przy projektowaniu izolacji, zabezpieczeń i pomiarów.
Warto też pamiętać, że taki sam poziom szczytowy nie musi oznaczać tej samej mocy dla różnych kształtów fali. Sinusoida i przebieg prostokątny mogą mieć podobną amplitudę szczytową, a mimo to zachowywać się zupełnie inaczej energetycznie. Kiedy te wartości są już rozróżnione, można bezpiecznie przejść do pomiaru na sprzęcie.
Jak mierzyć amplitudę na oscyloskopie i mierniku

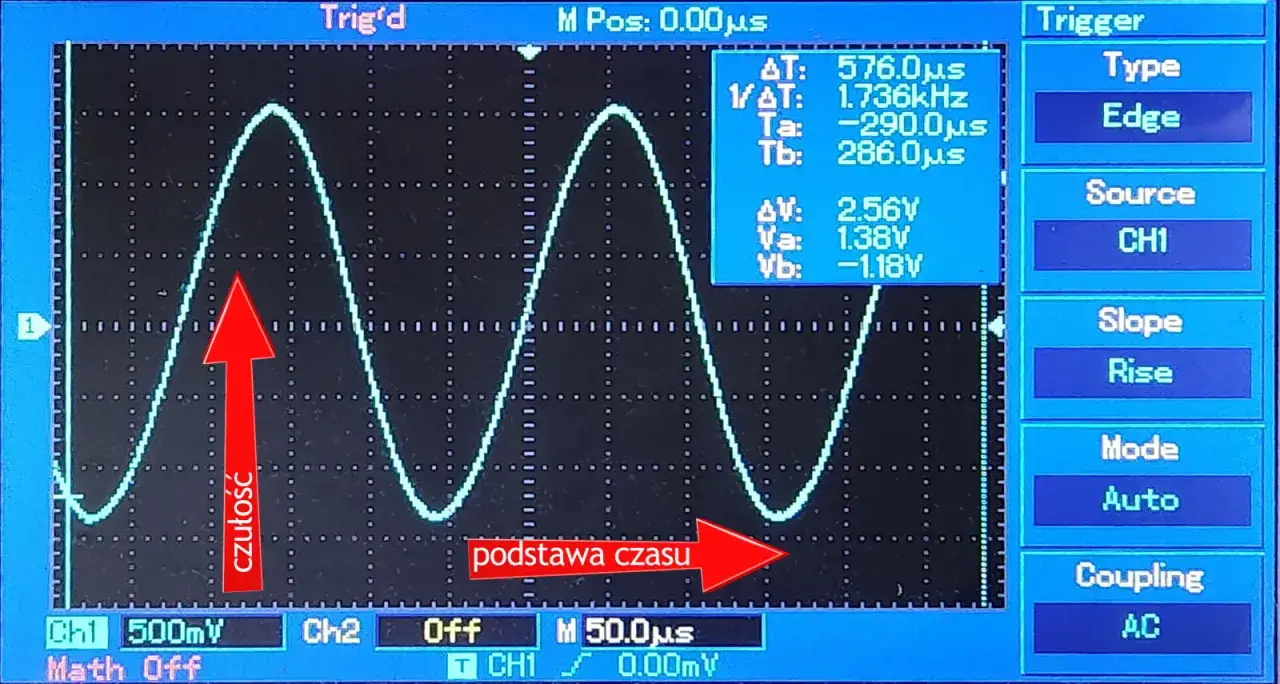

Na oscyloskopie amplitudę odczytuję z osi pionowej. Najpierw sprawdzam ustawienie Volts/div, potem współczynnik sondy, a dopiero później sam przebieg. To ważne, bo błąd w konfiguracji sondy 10x potrafi zafałszować wynik dziesięciokrotnie.
Praktyczny przykład jest prosty: jeśli sygnał zajmuje 4 działki przy 2 V/div, to jego wartość międzyszczytowa wynosi 8 V. Gdy oscyloskop ma ustawioną sondę 1x, a w rzeczywistości używasz sondy 10x, realna amplituda będzie nie 8 V, tylko 80 V. Takie pomyłki zdarzają się częściej, niż chciałoby się przyznać.
Druga rzecz to pasmo przyrządu. Jeśli oscyloskop jest zbyt wolny, nie pokaże pełnej amplitudy szybkiego sygnału. Przy punkcie granicznym -3 dB odczyt spada do około 70,7% rzeczywistej amplitudy dla sinusoidy, więc wynik wygląda wiarygodnie tylko na pierwszy rzut oka.
Miernik uniwersalny też ma swoje miejsce, ale działa inaczej. Dobrze odczytuje wartość skuteczną napięcia lub prądu, zwłaszcza gdy ma funkcję True RMS, jednak nie pokaże kształtu przebiegu ani krótkich pików. Dlatego przy ocenie jakości sygnału w elektronice zasilającej wolę oscyloskop, a multimetr zostawiam do szybkiej weryfikacji poziomu.
Gdy mierzę układ z offsetem, najpierw oddzielam składową stałą od zmiennej. Przebieg 0-5 V nie oznacza automatycznie amplitudy 5 V, jeśli fala jest przesunięta względem zera. Najpierw trzeba ustalić punkt odniesienia, a dopiero później mówić o amplitudzie samego sygnału.
Sama metoda pomiaru to jednak dopiero połowa historii, bo druga dotyczy tego, co amplituda mówi o mocy i jakości pracy układu.
Co amplituda mówi o mocy, energii i jakości sygnału
W elektronice amplituda nie jest jeszcze mocą, ale bardzo mocno na nią wpływa. Dla obciążenia rezystancyjnego liczy się przede wszystkim wartość skuteczna, bo to ona przekłada się na nagrzewanie i oddawaną energię. W praktyce obowiązuje prosta zależność: P = Urms2 / R.
To oznacza, że jeśli dwukrotnie zwiększę amplitudę sinusoidy, moc na tym samym oporze wzrośnie czterokrotnie. Tę zależność łatwo przegapić, jeśli patrzy się tylko na „wysokość” fali. Właśnie dlatego amplituda bywa myląca, gdy ktoś ocenia układ wyłącznie po szczytach przebiegu.
Na jakość sygnału amplituda wpływa jeszcze mocniej niż na samą moc. Zbyt mała amplituda wpada w szum, a zbyt duża powoduje clipping, przesterowanie albo nasycenie elementu aktywnego. W efekcie pojawiają się harmoniczne, rośnie zniekształcenie i układ traci przewidywalność.
Ja zwracam uwagę także na kształt fali. Sygnał prostokątny o tej samej amplitudzie szczytowej co sinusoida niesie inną wartość skuteczną, a więc inaczej obciąża układ. To szczególnie ważne w torach audio, sterowaniu PWM i w zasilaczach impulsowych, gdzie sama liczba w woltach nie wystarcza do pełnej oceny sytuacji.
W tym miejscu amplituda przestaje być teorią, a staje się parametrem diagnostycznym. I właśnie dlatego dobrze widać jej znaczenie w układach fotowoltaicznych oraz elektronice mocy.
Amplituda w instalacji fotowoltaicznej i elektronice mocy
W instalacji PV amplituda napięcia i prądu pomaga ocenić, czy falownik, przetwornica i zabezpieczenia pracują tak, jak powinny. Na wyjściu do sieci falownik musi utrzymywać przebieg zgodny z parametrami sieci, czyli w Polsce w praktyce około 230 V AC i 50 Hz po stronie wartości skutecznej. W szczycie oznacza to około 325 V, więc każdy błąd w interpretacji wyniku może prowadzić do złych wniosków o pracy systemu.
W elektronice mocy amplituda ma jeszcze jedno ważne zadanie: pokazuje, jak duże są tętnienia i skoki na magistrali DC. Jeśli amplituda tętnień rośnie, zwykle zaczynam sprawdzać filtrację, kondensatory, obciążenie i warunki pracy przetwornicy. To nie jest detal, bo nadmierne tętnienia skracają żywotność elementów i pogarszają sprawność całego układu.
W praktyce PV patrzę na trzy rzeczy:
- czy amplituda napięcia wyjściowego nie spada przy wzroście obciążenia,
- czy prąd nie osiąga zbyt wysokich szczytów w czasie pracy przetwornicy,
- czy przebieg nie pokazuje obciętych wierzchołków, które sugerują limit mocy albo zadziałanie zabezpieczenia.
To samo dotyczy sterowników PWM, ładowarek akumulatorów i przetwornic DC/DC. Tam amplituda nie jest tylko „ładnym” parametrem z wykresu, ale informacją o zapasie układu, jego stabilności i jakości filtrowania. W instalacjach energetycznych dobrze prowadzony pomiar amplitudy często pozwala szybciej znaleźć problem niż długie szukanie na ślepo.
Najwięcej problemów bierze się jednak z prostych pomyłek interpretacyjnych.
Najczęstsze błędy przy ocenie amplitudy
Jeśli miałbym wskazać kilka rzeczy, które najczęściej psują odczyt, zacząłbym od tych poniżej:
- Mylenie Up z Upp - ktoś widzi 20 Vpp i zapisuje 20 V amplitudy, choć rzeczywista wartość szczytowa wynosi 10 V.
- Traktowanie 230 V jako wartości szczytowej - w sieci energetycznej to wartość skuteczna, więc szczyt jest wyższy.
- Ignorowanie składowej stałej - offset potrafi przesunąć przebieg i całkiem zmienić interpretację wykresu.
- Złe ustawienie sondy - jeśli sonda jest 10x, a przyrząd widzi 1x, wynik będzie błędny o rząd wielkości.
- Za małe pasmo pomiarowe - szybki sygnał traci część amplitudy, choć na ekranie nadal wygląda poprawnie.
- Porównywanie różnych kształtów fal tylko po szczycie - sinusoida, prostokąt i przebieg z modulacją nie zachowują się tak samo energetycznie.
W praktyce widzę też jeszcze jeden błąd: przypisywanie amplitudzie roli, którą pełni moc. Amplituda to informacja o zakresie wahań sygnału, a moc trzeba odczytywać przez wartość skuteczną i warunki obciążenia. Jeśli te dwa poziomy się rozdzieli, większość pomiarów staje się po prostu prostsza.
Co sprawdzić, gdy sygnał wygląda za słabo albo za mocno
Kiedy przebieg na ekranie nie wygląda tak, jak powinien, zaczynam od krótkiej checklisty. To oszczędza czas i od razu zawęża problem.
- Sprawdzam, czy producent podaje wartość szczytową, międzyszczytową czy skuteczną.
- Weryfikuję ustawienie sondy oraz skalę pionową na oscyloskopie.
- Patrzę na offset i punkt odniesienia, żeby nie mylić amplitudy ze składową stałą.
- Porównuję amplitudę z częstotliwością, bo spadek poziomu czasem wynika z ograniczeń pasma.
- W układach PV i zasilaczach impulsowych kontroluję też tętnienia, harmoniczne i ewentualne obcięcie szczytów.
Jeśli mam wyciągnąć z tego jedną praktyczną myśl, to jest nią ta: amplituda nie jest tylko definicją z fizyki, ale narzędziem do oceny realnego działania układu. Gdy umiesz ją czytać w kontekście napięcia, prądu, mocy i kształtu fali, dużo łatwiej diagnozujesz elektronikę i szybciej widzisz, czy instalacja pracuje w bezpiecznym zakresie.
