Kwadratowe fale brzmią jak prosty temat, ale w elektronice od ich kształtu zależy stabilność zegara, działanie PWM, poziom zakłóceń i to, czy układ zasilania naprawdę pracuje tak, jak zakłada projekt. Poniżej wyjaśniam, czym jest przebieg prostokątny, jak odczytać jego kluczowe parametry, dlaczego pojawiają się harmoniczne i jak mierzyć oraz generować taki sygnał bez typowych błędów. To wiedza przydatna zarówno przy cyfrowych układach logicznych, jak i przy przetwornicach czy falownikach.
Najważniejsze rzeczy, które warto wiedzieć o przebiegu prostokątnym
- Przebieg prostokątny ma dwa poziomy i jest sygnałem okresowym, ale w realnych układach jego zbocza nigdy nie są idealnie pionowe.
- Współczynnik wypełnienia decyduje o tym, jak długo sygnał pozostaje w stanie wysokim, a przez to wpływa na średnią wartość i moc dostarczaną do obciążenia.
- Idealny sygnał prostokątny zawiera głównie harmoniczne nieparzyste, co ma znaczenie dla zakłóceń i filtracji.
- W praktyce liczy się nie tylko kształt na ekranie, ale też pasmo pomiaru, obciążenie wyjścia i długość przewodów.
- W elektronice mocy taki sygnał zwykle służy do przełączania, a nie do bezpośredniego zasilania wrażliwych odbiorników.
Czym jest przebieg prostokątny i czym różni się od sinusoidy
Najprościej ujmuję to tak: to nieliniowy przebieg okresowy, który przełącza się między stanem niskim i wysokim. W idealnej wersji zmiana następuje natychmiast, a czas spędzony na obu poziomach jest równy, więc współczynnik wypełnienia wynosi 50%. W praktyce mówimy raczej o przebiegu prostokątnym albo impulsowym, bo rzeczywisty układ zawsze wprowadza skończony czas narastania i opadania.
Sinusoida zmienia się płynnie, dlatego łatwiej ją przepuścić przez układ o ograniczonym paśmie. Prostokąt jest bardziej wymagający: ma ostre przejścia, a te oznaczają dużo wyższych składowych częstotliwości. Właśnie dlatego ten sam sygnał może wyglądać poprawnie w teorii, a już na płytce od razu ujawnić słabe pasmo, zakłócenia lub zbyt długą ścieżkę powrotną.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Amplituda | Różnica między poziomem niskim i wysokim | Decyduje o zgodności z logiką, sterownikiem lub wejściem odbiornika |
| Okres | Czas jednego pełnego cyklu | Od niego zależy częstotliwość sygnału |
| Częstotliwość | Liczba cykli na sekundę | Wpływa na taktowanie, PWM i zachowanie filtru |
| Współczynnik wypełnienia | Udział czasu stanu wysokiego w całym okresie | Zmienia średnią wartość sygnału i dostarczaną energię |
| Czas narastania i opadania | Jak szybko sygnał przechodzi między poziomami | Pokazuje, jak bardzo rzeczywisty sygnał odbiega od ideału |
Jeśli te pojęcia są rozdzielone już na poziomie definicji, dużo łatwiej później odróżnić problem samego sygnału od problemu pomiaru. To prowadzi prosto do pytania, jak taki przebieg wygląda na oscyloskopie i co z tego obrazu naprawdę da się wyczytać.

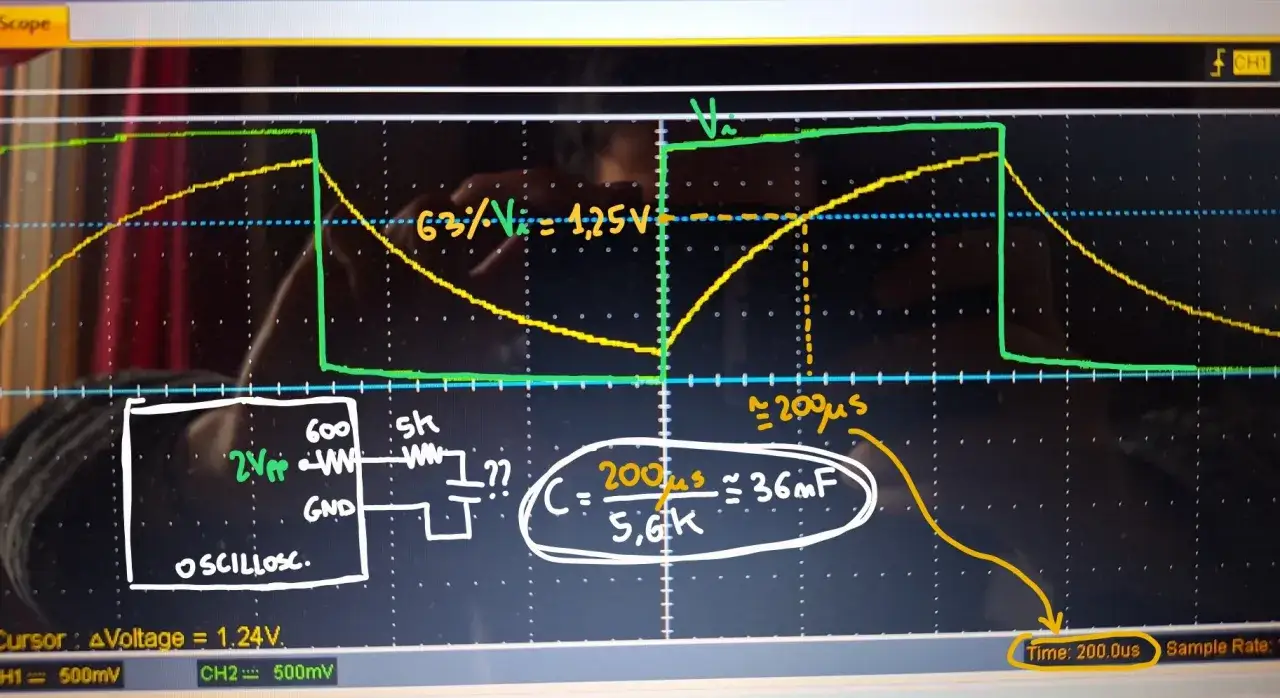

Jak czytać amplitudę, wypełnienie i zbocza na oscyloskopie

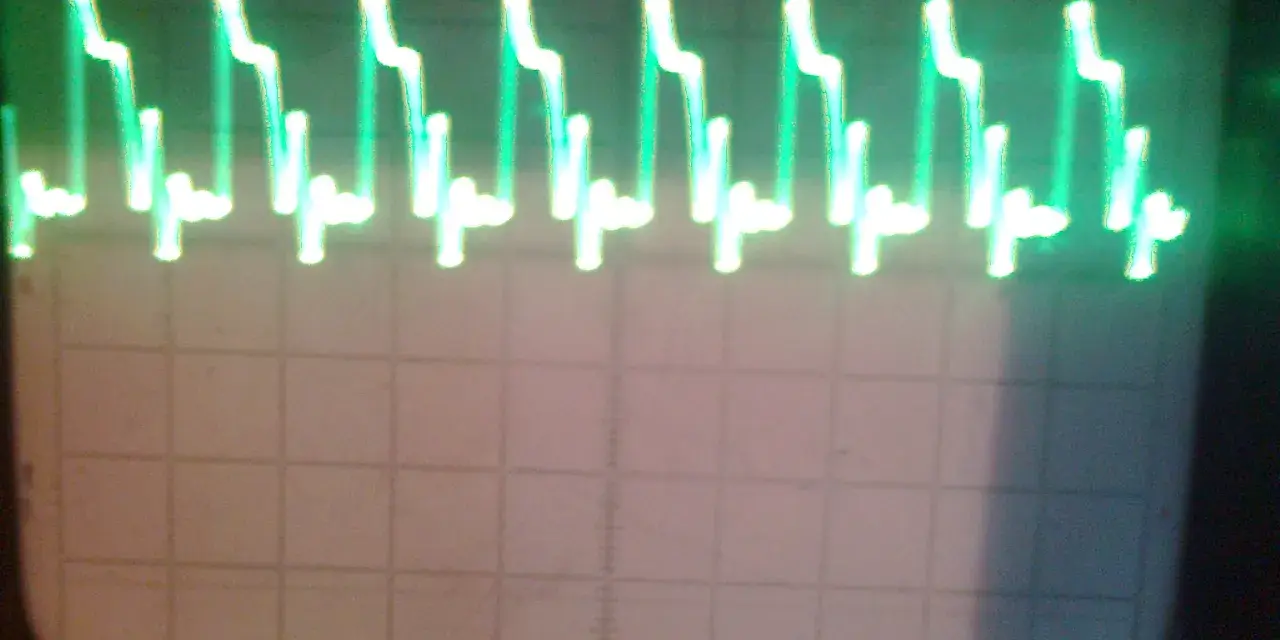

Na ekranie oscyloskopu nie szukałbym tylko „ładnego prostokąta”. Ja patrzę przede wszystkim na powtarzalność, czas narastania, overshoot, undershoot i ringing. Jeśli górny i dolny poziom są stabilne, ale zbocza są zaokrąglone, zwykle oznacza to ograniczone pasmo, zbyt duże obciążenie albo wpływ pojemności pasożytniczych. Jeśli pojawiają się oscylacje po przełączeniu, układ prawdopodobnie ma problem z dopasowaniem lub prowadzeniem masy.
Współczynnik wypełnienia mówi, jak długo sygnał pozostaje w stanie wysokim. Dla 50% mamy przebieg symetryczny, czyli klasyczną falę prostokątną. Gdy wypełnienie spada do 25% albo rośnie do 75%, mówimy już o przebiegu impulsowym, a nie o idealnej fali prostokątnej. To ważne, bo zmiana wypełnienia zmienia średnią wartość sygnału, a więc realną moc dostarczaną do obciążenia.
W praktyce oznacza to, że ten sam układ może zachowywać się zupełnie inaczej przy tym samym napięciu szczytowym, ale innym wypełnieniu. W sterowaniu LED-ami daje to regulację jasności, w napędach silników zmianę momentu, a w zasilaniu impulsowym wpływa na energię dostarczaną do układu. Z takiego punktu widzenia prostokąt nie jest „kształtem”, tylko nośnikiem informacji i energii jednocześnie.
Kiedy umiesz już czytać te cechy, sensownie przechodzimy do tego, co dzieje się w dziedzinie częstotliwości, bo tam kryje się źródło większości problemów z zakłóceniami.
Skąd biorą się harmoniczne i dlaczego mają znaczenie
Idealny przebieg prostokątny można opisać jako sumę sinusoid: składowej podstawowej oraz harmonicznych nieparzystych, czyli 3., 5., 7. i kolejnych. Ich amplitudy maleją mniej więcej odwrotnie proporcjonalnie do numeru harmonicznej, dlatego najwyższe składowe są coraz słabsze, ale nadal istotne. W praktyce to właśnie one odpowiadają za ostrość zboczy.
Jeśli układ ma ograniczone pasmo, harmoniczne wysokiego rzędu są tłumione jako pierwsze. Wtedy prostokąt zaczyna się zaokrąglać, a czas narastania rośnie. Jeśli filtracja lub prowadzenie sygnału są słabe, zamiast czystego tłumienia pojawia się ringing, czyli dzwonienie po przełączeniu. To nie jest detal kosmetyczny: w układach cyfrowych może prowadzić do fałszywego wyzwolenia wejść, a w układach mocy do większych strat i zakłóceń elektromagnetycznych.
Ja traktuję harmoniczne jako test prawdy o układzie. Jeśli ich widmo jest zbyt szerokie, sygnał zaczyna „rozlewać się” po całym systemie, zamiast kończyć tam, gdzie powinien. To właśnie dlatego temat prostokąta tak szybko przechodzi od teorii do bardzo praktycznych zastosowań.
Gdzie ten sygnał pracuje na co dzień
Najczęściej spotykam go tam, gdzie układ ma tylko dwa stany i musi przełączać się szybko oraz jednoznacznie. W elektronice cyfrowej to naturalny wybór dla zegarów i sygnałów sterujących. W elektronice mocy jest jeszcze ważniejszy, bo pozwala sterować energią bez ciągłej pracy liniowej, a to oznacza mniejsze straty.
| Zastosowanie | Dlaczego prostokąt się sprawdza | Na co uważać |
|---|---|---|
| Zegary układów cyfrowych | Daje wyraźne przejścia między stanami logicznymi | Liczy się jitter i czystość zboczy |
| PWM w sterowaniu LED | Umożliwia regulację jasności bez dużych strat cieplnych | Za niska częstotliwość daje migotanie |
| Sterowanie silnikami | Ułatwia regulację momentu i prędkości przez zmianę wypełnienia | Trzeba kontrolować zakłócenia i prądy szczytowe |
| Przetwornice i falowniki | Przełączanie tranzystorów jest szybkie i sprawne energetycznie | Na wyjściu zwykle potrzebna jest filtracja |
| Generatory testowe | Łatwo ocenić pasmo, odpowiedź impulsową i jakość układu | Ograniczenia pomiaru mogą zafałszować obraz |
W systemach związanych z energią, na przykład w przetwornicach i falownikach fotowoltaicznych, prostokątne przełączanie jest fundamentem działania, ale nie celem samym w sobie. Na wyjściu często dąży się do przebiegu możliwie zbliżonego do sinusoidy, bo to lepiej współpracuje z siecią i wieloma odbiornikami. To prowadzi do pytania, jak taki sygnał najlepiej generować, jeśli nie chcemy opierać się na przypadkowych założeniach.
Jak go generować bez fałszywych oczekiwań
Najprostszy generator można zbudować na układzie NE555, komparatorze z histerezą albo prostym multiwibratorze. Taki układ jest dobry do nauki i do prostych sygnałów sterujących, ale nie należy oczekiwać laboratoryjnej precyzji bez starannego doboru elementów. Rezystory, kondensatory, temperatura i obciążenie od razu wpływają na częstotliwość oraz wypełnienie.
| Metoda | Mocne strony | Ograniczenia |
|---|---|---|
| NE555 | Tani, prosty, dobry do podstawowych generatorów i demonstracji | Parametry zależą od tolerancji elementów i nie dają wysokiej precyzji |
| Komparator z histerezą | Dobre zbocza i odporność na szumy przy poprawnym projekcie | Wymaga sensownego progowania i stabilnego zasilania |
| Mikrokontroler lub FPGA | Duża elastyczność, precyzyjny PWM, łatwa zmiana częstotliwości | Zależy od zegara, programu i jakości wyjścia cyfrowego |
| Generator laboratoryjny | Najwygodniejszy do testów i porównań | Nie rozwiązuje problemów samego układu docelowego |
W praktyce najważniejsze jest nie to, czy przebieg wygląda „ładnie”, tylko czy spełnia wymagania obciążenia. Dla diody LED wystarczy często proste PWM, dla logiki liczy się poziom progowy i czas zbocza, a dla przetwornicy dochodzi jeszcze stabilność pętli regulacji. Właśnie dlatego warto od razu przejść do najczęstszych błędów, bo to one najczęściej psują nawet dobrze zaprojektowany układ.
Najczęstsze błędy przy pomiarze i projektowaniu
Wiele problemów nie wynika z samego przebiegu, tylko z tego, jak go mierzysz albo jak podłączasz układ. Jedna dłuższa masa sondy potrafi stworzyć fałszywe dzwonienie, a zbyt małe pasmo oscyloskopu zaokrągla zbocza i zaniża wrażenie szybkości układu. Dlatego przy prostokącie zawsze sprawdzam nie tylko sygnał, ale też cały tor pomiarowy.
| Błąd | Co powoduje | Lepsze podejście |
|---|---|---|
| Długi przewód masy sondy | Fałszywe overshooty i ringing | Użyj krótkiej masy albo sprężynki masowej |
| Zbyt małe pasmo pomiarowe | Zaokrąglone zbocza i zafałszowany czas narastania | Dobierz pasmo z zapasem względem badanego sygnału |
| Mylenie wypełnienia z amplitudą | Błędna ocena mocy i średniego napięcia | Oceniaj osobno poziomy napięcia i czas stanu wysokiego |
| Brak uwzględnienia obciążenia | Spowolnione zbocza i spadek poziomów logicznych | Sprawdź wydajność prądową wyjścia i impedancję wejścia |
| Ignorowanie długości ścieżek i przewodów | Odbicia, przesłuchy i niestabilność przełączania | Traktuj szybki sygnał jak linię transmisyjną |
Jeśli miałbym wskazać jeden praktyczny nawyk, byłoby to testowanie układu w warunkach możliwie zbliżonych do docelowych. Sygnał, który działa na stole z krótkim przewodem, nie zawsze zachowa się tak samo na dłuższej wiązce, w przetwornicy albo przy większym obciążeniu. To właśnie prowadzi do najważniejszego wniosku w kontekście układów zasilania.
Co z tego wynika przy układach zasilania i fotowoltaice
W elektronice mocy nie walczy się o „idealny prostokąt” dla samej zasady. Walczy się o dobry kompromis między sprawnością, emisją zakłóceń, temperaturą i jakością energii na wyjściu. Szybkie przełączanie tranzystorów zmniejsza straty przewodzenia, ale zwiększa wymagania wobec filtrów i układów EMI. Z kolei wolniejsze przełączanie zmniejsza zakłócenia, lecz może podnosić straty i gabaryty elementów biernych.
W instalacjach PV i falownikach to szczególnie widać: po stronie mocy pracuje sygnał impulsowy, ale po stronie odbiorcy liczy się już jakość energii, współczynnik odkształcenia i stabilność pracy pod zmiennym obciążeniem. Jeśli więc projektujesz taki układ, zacznij od odpowiedzi na trzy pytania: jakie jest obciążenie, jaką stratę cieplną mogę zaakceptować i jaki poziom zakłóceń jest dopuszczalny. Dopiero potem dobieraj częstotliwość przełączania, wypełnienie i filtrację.
Moja praktyczna zasada jest prosta: najpierw definiuję wymagania odbiornika, potem dobieram parametry przełączania, a dopiero na końcu oceniam wygląd przebiegu. W realnym układzie to zwykle daje lepszy efekt niż polowanie na geometrycznie idealny prostokąt, którego i tak nie da się utrzymać bez ograniczeń.
