Rezystancja elektryczna decyduje o tym, jak łatwo prąd przepływa przez przewodnik, element czy całe połączenie. Jednostka om, często zapisywana jako ohm, jest tu podstawowym punktem odniesienia i bez niej trudno sensownie czytać schematy, dobierać rezystory albo oceniać straty w instalacji. W praktyce ta wiedza przydaje się zarówno w drobnej elektronice, jak i w systemach fotowoltaicznych, gdzie opór przewodów i złączy wpływa na sprawność całego układu.
Najważniejsze fakty o rezystancji w praktyce
- Om to jednostka rezystancji w układzie SI, a jej symbol to Ω.
- 1 Ω oznacza taki opór, przy którym przy napięciu 1 V płynie prąd 1 A.
- W elektronice małe wartości podaje się zwykle w mΩ i Ω, a większe w kΩ i MΩ.
- Niska rezystancja jest pożądana w przewodach i stykach, wysoka w izolacji.
- Przy małych oporach zwykły multimetr często pokazuje wynik obciążony rezystancją przewodów pomiarowych.
- W instalacjach PV nawet niewielki wzrost oporu potrafi oznaczać realne straty mocy i grzanie połączeń.
Czym jest om i jak go rozumieć w układzie SI
Najprościej patrzę na tę jednostkę jak na miarę „przeszkody” dla przepływu ładunków. BIPM definiuje ją przez zależność między napięciem i prądem: jeśli między dwoma punktami przewodnika przyłożysz 1 V i popłynie 1 A, to mówisz o rezystancji równej 1 Ω. To nie jest tylko definicja książkowa. To punkt odniesienia, od którego zaczynają się wszystkie praktyczne obliczenia w elektronice.
W nowoczesnym ujęciu SI jednostki są wiązane z wielkościami podstawowymi i stałymi fizycznymi, ale dla projektanta czy serwisanta najważniejsze zostaje proste równanie: R = U / I. Ja wolę zapamiętywać je właśnie tak, bo od razu pokazuje, że rezystancja nie jest celem samym w sobie, tylko parametrem, który mówi mi, co stanie się z prądem w obwodzie. Kiedy to jest jasne, łatwiej przejść do praktyki i zobaczyć, jak opór wpływa na moc oraz bezpieczeństwo układu.
Jak rezystancja steruje prądem i mocą
W elektronice rezystancja i prąd są ze sobą połączone dużo mocniej, niż wygląda to na pierwszy rzut oka. Przy stałym napięciu większy opór oznacza mniejszy prąd, a mniejszy opór pozwala na większy przepływ. To właśnie dlatego ten sam zasilacz może działać spokojnie z jednym obciążeniem i przegrzewać się z innym.
W praktyce warto znać trzy zależności:
- U = I × R - napięcie to iloczyn prądu i rezystancji.
- P = U × I - moc pokazuje, ile energii układ zamienia na ciepło lub pracę.
- P = I² × R - przy dużym prądzie nawet niewielki opór potrafi dać spore straty.
Przykład jest bardzo prosty. Jeśli do obwodu 12 V podłączysz element o oporze 6 Ω, popłynie 2 A. Ten sam układ z oporem 12 Ω da już tylko 1 A. Różnica wygląda skromnie na papierze, ale w realnym obwodzie przekłada się na inną moc, inne nagrzewanie i inną pracę całego urządzenia. Gdy to się zrozumie, naturalnie pojawia się kolejne pytanie: jak tę wartość poprawnie odczytać na samym elemencie i w dokumentacji?
Jak czytać wartości w omach na rezystorach i schematach
Najwięcej błędów widzę nie przy samym liczeniu, tylko przy odczycie oznaczeń. Na schematach i płytkach spotkasz zapis z literą R, k albo M, a na samych elementach również kod barwny. Jeśli ktoś nie zna tej konwencji, łatwo pomylić 4,7 Ω z 470 Ω albo 2,2 kΩ z 2,2 Ω. W elektronice taka pomyłka nie jest kosmetyczna - potrafi zmienić pracę całego układu.
Zapis na elementach
| Zapis | Znaczenie | Przykład użycia |
|---|---|---|
| 4R7 | 4,7 Ω | Rezystor niskoomowy w torze mocy |
| 0R22 | 0,22 Ω | Pomiar prądu, elementy zabezpieczające |
| 2K2 | 2,2 kΩ | Dzielniki napięcia, układy sterujące |
| 1M0 | 1,0 MΩ | Wejścia pomiarowe, rozładowanie, izolacja |
Przeczytaj również: Tyrystor w układach mocy - jak go dobrać i uniknąć typowych błędów?
Kod barwny i symbole
Kolorowe paski na rezystorze nie są ozdobą. Informują o wartości, mnożniku i tolerancji, czyli o tym, jak blisko nominalnej wartości znajduje się dany element. Na schematach i w opisach komponentów spotkasz też symbol Ω, a w praktycznej dokumentacji montażowej często zapis R jako przecinek dziesiętny. Ja traktuję ten skrót jako wygodny sposób uniknięcia niejasności, szczególnie tam, gdzie mała różnica w liczbie zer oznacza zupełnie inny element.
Jeśli po takiej lekturze nadal nie wiesz, czy patrzysz na opór rzędu kilku omów czy kilku kilo omów, problem zwykle nie leży w elektronice, tylko w skali. I właśnie dlatego warto umieć płynnie przechodzić między mΩ, Ω, kΩ i MΩ.
Kiedy używa się mΩ, Ω, kΩ i MΩ
Przedrostki zmieniają wszystko, bo każde przesunięcie o jeden rząd wielkości ma realne znaczenie dla działania obwodu. W projektowaniu i serwisie najczęściej patrzę na to przez pryzmat zastosowania, a nie samej liczby. Inaczej ocenia się przewód z oporem 30 mΩ, a inaczej wejście układu pomiarowego o impedancji liczonych w megaomach.
| Jednostka | Wartość | Gdzie spotkasz najczęściej | Co to oznacza w praktyce |
|---|---|---|---|
| mΩ | 0,001 Ω | Przewody, styki, shunty pomiarowe | Małe straty, ale duże znaczenie przy wysokim prądzie |
| Ω | 1 Ω | Rezystory niskoomowe, obciążenia, ograniczanie prądu | Bezpośrednio wpływa na prąd i nagrzewanie |
| kΩ | 1 000 Ω | Dzielniki napięcia, wejścia sterujące, pull-upy | Wartości typowe dla logiki i małych sygnałów |
| MΩ | 1 000 000 Ω | Izolacja, wejścia pomiarowe, testy upływu | Przydaje się tam, gdzie prąd ma być niemal zerowy |
W praktyce ta skala pomaga uniknąć pomyłek przy zakupie części i przy interpretacji pomiarów. W dokumentacji czasem wystarczy jedna litera, żeby od razu wiedzieć, czy chodzi o element precyzyjny, czy o zwykły rezystor do ograniczenia prądu. Z tej samej logiki wynika też, dlaczego w elektronice mocy i fotowoltaice tak ważne są połączenia o naprawdę małym oporze.
Dlaczego ta jednostka ma znaczenie w elektronice i fotowoltaice
W układach z dużym prądem nie chodzi już tylko o wygodę odczytu wartości. Liczy się to, ile energii zamieni się w ciepło na przewodzie, złączu albo zacisku. Jeśli opór połączenia wynosi 0,05 Ω, a przez ten punkt płynie 20 A, to straty mocy sięgają 20 W. To już nie jest drobny detal, tylko realny problem termiczny.
W instalacjach fotowoltaicznych patrzę na to szczególnie uważnie. Dobrze dobrany przewód i porządne złącze mają bardzo małą rezystancję, bo inaczej rosną straty i lokalne grzanie. Luźny styk, słabo zaciśnięta końcówka albo zużyte złącze potrafią zmienić się w punkt o podwyższonej temperaturze szybciej, niż użytkownik się spodziewa. Z drugiej strony w obszarze izolacji oczekuje się wysokiej rezystancji, często mierzonej w megaomach, bo to ogranicza prądy upływu i zwiększa bezpieczeństwo całej instalacji.
W takich zastosowaniach jednostka rezystancji przestaje być abstrakcyjnym symbolem z podręcznika. Staje się wskaźnikiem jakości, sprawności i trwałości. A skoro tak, trzeba jeszcze wiedzieć, jak mierzyć ją tak, żeby wynik był wiarygodny.
Najczęstsze błędy przy pomiarze i interpretacji

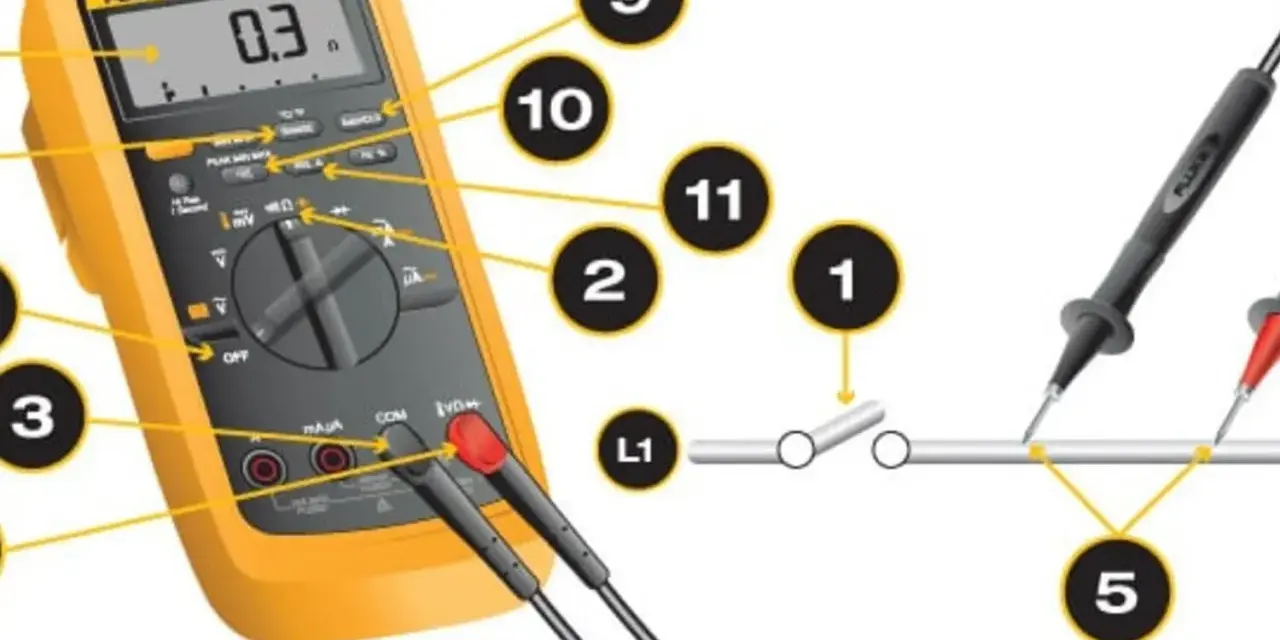

Najbardziej zdradliwy błąd to założenie, że multimetr pokazuje zawsze pełną prawdę. Przy małych oporach przewody pomiarowe same mają istotną rezystancję, więc wynik 0,3 Ω może oznaczać zarówno badany element, jak i same końcówki pomiarowe. W takich sytuacjach przydaje się funkcja zerowania przewodów albo metoda czteroprzewodowa, czyli pomiar Kelvina, która minimalizuje wpływ przewodów na odczyt.
- Pomiar w zasilonym obwodzie - tryb omomierza służy do układów odłączonych od zasilania.
- Ignorowanie temperatury - rezystancja wielu elementów zmienia się wraz z nagrzaniem.
- Mylenie oporu z mocą - niski opór nie oznacza automatycznie małych strat, jeśli prąd jest duży.
- Zakładanie stałej wartości - część elementów, jak termistory, zmienia rezystancję wyraźnie w zależności od warunków.
- Brak kontroli styków - zaśniedziały zacisk potrafi zepsuć pomiar bardziej niż sam element.
Przy wysokich rezystancjach z kolei problemem stają się wilgoć, zabrudzenia i upływy powierzchniowe. Dwa pomiary wykonane w różnym otoczeniu mogą dać inne wyniki, mimo że sam element nie uległ zmianie. Dlatego zawsze patrzę nie tylko na liczbę na ekranie, ale też na warunki, w jakich ten pomiar został zrobiony. To prowadzi już prosto do tego, co naprawdę warto kontrolować na co dzień.
Co sprawdzam w pierwszej kolejności, gdy opór decyduje o jakości układu
Jeśli mam ocenić obwód szybko i sensownie, zaczynam od trzech rzeczy: skali, miejsca pomiaru i warunków pracy. Najpierw sprawdzam, czy wynik mieści się w oczekiwanym rzędzie wielkości, potem porównuję go z dokumentacją, a na końcu zastanawiam się, czy temperatura albo jakość styku nie fałszują obrazu. To prosty schemat, ale oszczędza najwięcej błędów.
W elektronice i fotowoltaice najbardziej opłaca się myśleć praktycznie: niski opór tam, gdzie płynie duży prąd, wysoki tam, gdzie ma być izolacja, i zawsze kontrola połączeń, które mogą się grzać. Gdy trzymasz się tych zasad, jednostka rezystancji przestaje być suchym symbolem z tabeli, a staje się realnym narzędziem oceny jakości układu. I właśnie tak warto ją czytać w każdym projekcie, naprawie i pomiarze.
