Tyrystor to jeden z tych elementów, które w elektronice mocy robią konkretną robotę: pozwalają sterować dużym prądem tam, gdzie zwykły przełącznik byłby zbyt słaby lub zbyt wolny. W tym artykule pokazuję, jak działa, kiedy ma przewagę nad innymi rozwiązaniami, jak dobrać go do obciążenia i czego nie wolno ignorować przy uruchamianiu układu. Patrzę na to od strony praktycznej, bo właśnie w projektach z zasilaniem, prostowaniem i ochroną przepięciową najłatwiej zobaczyć jego mocne i słabe strony.
Najważniejsze cechy, które decydują o użyteczności w układach mocy
- To półprzewodnikowy przełącznik do pracy z większymi napięciami i prądami, który po wyzwoleniu zwykle pozostaje w stanie przewodzenia aż do spadku prądu poniżej wartości podtrzymania.
- Kluczowe parametry to prąd wyzwalania bramki, prąd podtrzymania, prąd załączenia, dopuszczalne dI/dt i dV/dt oraz zdolność odprowadzania ciepła.
- Najlepiej sprawdza się w prostownikach sterowanych, softstartach, ściemniaczach mocy, sterowaniu grzałkami i ochronie przeciwprzepięciowej.
- Nie nadaje się do każdego zadania: jeśli potrzebujesz swobodnego wyłączania w dowolnym momencie, tranzystor mocy albo przekaźnik często będzie praktyczniejszy.
- W projektach mocy decydują nie tylko same prądy znamionowe, ale też sposób wysterowania, temperatura, chłodzenie i odporność na zakłócenia.
Jak działa element sterowany bramką
W najprostszym ujęciu to półprzewodnikowy przełącznik z anodą, katodą i bramką. W stanie blokady nie przewodzi, a krótki impuls na bramkę uruchamia wewnętrzny proces regeneracyjny, który „zamyka” element w stanie przewodzenia. Dla praktyka ważne jest to, że ten mechanizm nie jest chwilowym „otwarciem”, tylko przejściem w stan stabilny.
Żeby układ nie zgasł od razu po impulsie, prąd obciążenia musi szybko wzrosnąć powyżej wartości załączania, a potem utrzymywać się ponad prądem podtrzymania. Gdy spadnie poniżej tej granicy, element wraca do blokady. W obwodach prądu przemiennego dzieje się to naturalnie przy przejściu sinusoidy przez zero, a w obwodach stałoprądowych trzeba wymusić wyłączenie z zewnątrz, czyli przeprowadzić komutację.
Najważniejsza praktyczna zasada: bramka służy do włączenia, ale zwykle nie służy do wyłączenia. Jeśli projekt zakłada szybkie i dowolne gaszenie prądu, ten układ sterowania trzeba przemyśleć od nowa. Ta cecha wygląda ograniczająco, ale właśnie dzięki niej element jest tak przewidywalny w pracy z dużą mocą. To prowadzi wprost do pytania, gdzie taki sposób działania naprawdę się opłaca.
Gdzie ten element naprawdę pracuje
Najczęściej spotykam go tam, gdzie trzeba kontrolować energię, a nie przesyłać sygnał. W prostownikach sterowanych reguluje średnią wartość napięcia i prądu, w softstartach ogranicza prąd rozruchowy silników, a w ściemniaczach i regulatorach grzałek pozwala ustawić poziom mocy bez mechanicznego przełączania. To są zadania, w których prostota i odporność na przeciążenia bywają ważniejsze niż szybkość przełączania.
- prostowniki i zasilacze dużej mocy - sterowanie kątem załączenia pozwala regulować napięcie wyjściowe;
- napędy i softstarty - ograniczenie prądu rozruchowego zmniejsza obciążenie sieci i styczników;
- UPS i układy zabezpieczające - szybkie odprowadzenie energii przy przepięciu, na przykład w układzie crowbar;
- sterowanie grzałkami, nagrzewnicami i prostymi obciążeniami rezystancyjnymi;
- instalacje przemysłowe i starsze napędy, gdzie liczy się odporność na zakłócenia i duży zapas prądowy.
W kontekście energetyki i fotowoltaiki najciekawsze są zastosowania w torach mocy, zabezpieczeniach DC i elementach współpracujących z falownikami oraz UPS-ami. Dziś często zastępują go szybsze tranzystory, ale tam, gdzie priorytetem są duże prądy, niski koszt i odporność na przepięcia, jego miejsce nadal jest dobrze uzasadnione. Kiedy już wiesz, gdzie ma sens, naturalnie pojawia się następne pytanie: jak dobrać właściwy model, żeby układ nie działał tylko na stole, ale także pod obciążeniem.
Jak dobrać go do obciążenia
Ja zwykle zaczynam od pięciu parametrów: napięcia blokowania, prądu RMS lub średniego, prądu udarowego, parametrów bramki oraz warunków termicznych. Sam symbol na schemacie niczego jeszcze nie gwarantuje, bo w praktyce o sukcesie decyduje zapas, jaki zostaje po uwzględnieniu temperatury, chłodzenia i charakteru obciążenia.
| Parametr | Co oznacza | Na co zwrócić uwagę |
|---|---|---|
| Napięcie blokowania | Maksymalne napięcie, które element ma wytrzymać w stanie wyłączenia. | Zostaw zapas ponad szczyt sieci i spodziewane przepięcia. Zbyt mały margines kończy się fałszywym wyzwalaniem albo uszkodzeniem. |
| IT(RMS) i IT(AV) | Prąd skuteczny i średni, który element może przewodzić w sposób ciągły. | Nie dobieraj go „na styk”. W realnym układzie liczy się temperatura obudowy, radiator i sposób pracy obciążenia. |
| ITSM | Prąd udarowy przy krótkim przeciążeniu. | Kluczowy przy rozruchu transformatorów, silników i ładowaniu kondensatorów. Dla sieci 50 Hz często odnosi się do półokresu 10 ms, a dla 60 Hz do 8,3 ms. |
| dI/dt | Maksymalna szybkość narastania prądu przy załączaniu. | Jeśli jest zbyt wysoka, prąd nie rozkłada się równomiernie w strukturze i ryzyko uszkodzenia rośnie. Pomaga dławik, dobry układ ścieżek i czasem snubber. |
| dV/dt | Maksymalna szybkość narastania napięcia w stanie blokady. | Zbyt strome zbocze może wyzwolić element niechcący. W praktyce ważne są zakłócenia, długie przewody i obciążenia indukcyjne. |
| IGT, VGT, IL, IH | Parametry bramki oraz prądy załączania i podtrzymania. | Decydują o tym, czy układ sterujący ma dość „siły”, aby pewnie włączyć element i utrzymać go w przewodzeniu. |
| tq | Czas wyłączania. | Im krótszy, tym łatwiej o stabilną pracę przy częstszym przełączaniu i mniejsze ryzyko przypadkowego załączenia po komutacji. |
W rodzinach mocy spotyka się elementy od około 0,25 A do 130 A RMS, a część serii pracuje przy temperaturze złącza sięgającej 150°C. To pokazuje skalę możliwości, ale nie zwalnia z obliczenia strat i chłodzenia. W praktyce nie kupuję elementu tylko po katalogowym prądzie; najpierw sprawdzam jeszcze sposób sterowania, warunki termiczne i to, czy układ ma sensowny margines na przepięcia. Jeśli te parametry są policzone, zostają jeszcze błędy wykonawcze, które potrafią zepsuć nawet poprawny dobór.
Najczęstsze błędy przy uruchamianiu
Najwięcej problemów widzę nie w samym doborze, tylko w drobnych skrótach projektowych. Układ na papierze wygląda dobrze, ale po podłączeniu obciążenia zachowuje się nerwowo, grzeje się albo wyzwala losowo. To zwykle oznacza, że pominięto któryś z poniższych punktów.
- Zbyt słaby impuls bramki - element załącza się niepewnie albo tylko przy części warunków, na przykład po nagrzaniu.
- Ignorowanie dI/dt - szczególnie groźne przy obciążeniach z dużą pojemnością lub transformatorem; prąd narasta zbyt szybko i uszkadza strukturę.
- Brak ochrony przed dV/dt - zakłócenia, długie przewody i indukcyjność obciążenia potrafią wywołać przypadkowe załączenie.
- Za małe chłodzenie - prąd katalogowy ma sens tylko przy konkretnych warunkach termicznych, a radiator bywa ważniejszy niż sam model komponentu.
- Próba wyłączania samą bramką - w typowym SCR to po prostu nie działa; potrzebna jest komutacja lub spadek prądu poniżej wartości podtrzymania.
- Brak bezpiecznika i tłumienia przepięć - bez zabezpieczenia nadprądowego i przeciwprzepięciowego pojedynczy impuls potrafi zakończyć test w sekundę.
W praktyce bardzo pomaga snubber RC, czyli układ rezystora i kondensatora tłumiący strome narastanie napięcia oraz energię z indukcyjności. W niektórych aplikacjach potrzebny jest też warystor albo układ typu Transil, zwłaszcza tam, gdzie przewody są długie albo obciążenie ma charakter mocno indukcyjny. Jeżeli porównujesz go z triakiem lub tranzystorem, te błędy tłumaczą, dlaczego sam wybór symbolu na schemacie nie wystarcza.
Jak wypada na tle triaka, tranzystora i przekaźnika
To porównanie naprawdę pomaga, bo wiele osób wybiera element „z przyzwyczajenia”, a nie z powodu wymagań obciążenia. Ja patrzę na cztery rzeczy: kierunek przewodzenia, możliwość wyłączenia, straty oraz zachowanie przy zakłóceniach. Dopiero wtedy widać, czy element sterowany bramką jest najlepszym wyborem, czy tylko jednym z możliwych.
| Cecha | SCR | Triak | MOSFET / IGBT | Przekaźnik |
|---|---|---|---|---|
| Kierunek prądu | Jednokierunkowy | Dwukierunkowy | Zależny od topologii, zwykle sterowany w obu kierunkach w układach mostkowych | Zależny od styków |
| Wyłączanie | Przez spadek prądu i komutację | Przez spadek prądu i komutację | Bezpośrednio sygnałem sterującym | Przez odłączenie cewki |
| Szybkość | Dobra dla sieci i mocy, nie do szybkiego PWM | Dobra w sterowaniu AC | Bardzo wysoka | Niska |
| Straty w stanie załączenia | Małe przy dużej mocy | Umiarkowane | Zależne od RDS(on) lub VCE(sat) | Bardzo małe na stykach, ale z zużyciem mechanicznym |
| Zakłócenia i odporność | Bardzo dobra odporność, ale wymaga kontroli dV/dt i dI/dt | Wrażliwszy przy pracy z AC i zakłóceniami | Wysoka dynamika, ale większe EMI przy szybkim przełączaniu | Brak EMI od przełączania elektronicznego, ale występuje drganie styków |
| Kiedy wybrać | Prostowniki, softstarty, ochrona, duże prądy | Proste sterowanie AC | PWM, szybkie przetwornice, precyzyjne sterowanie | Separacja galwaniczna i prostota |

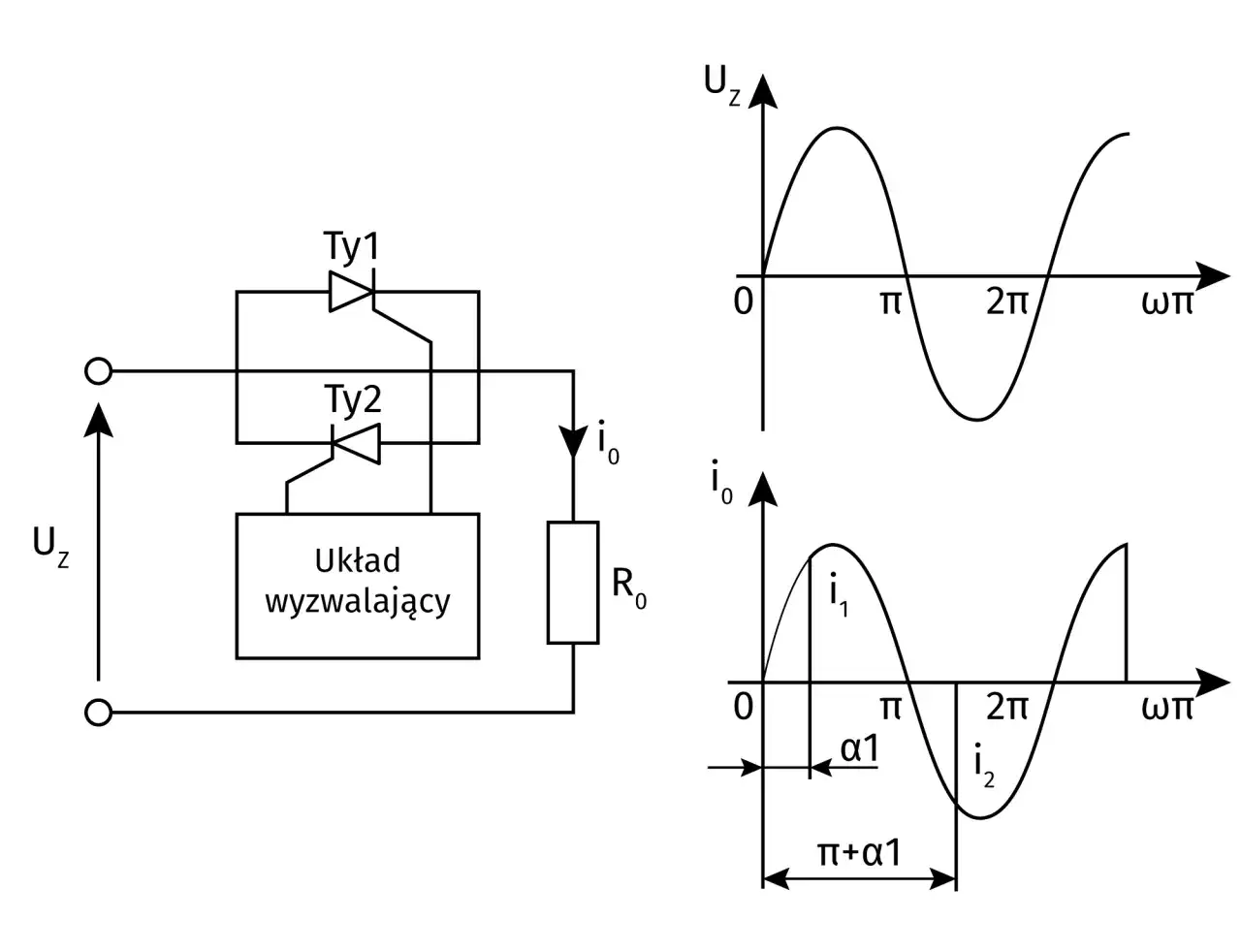

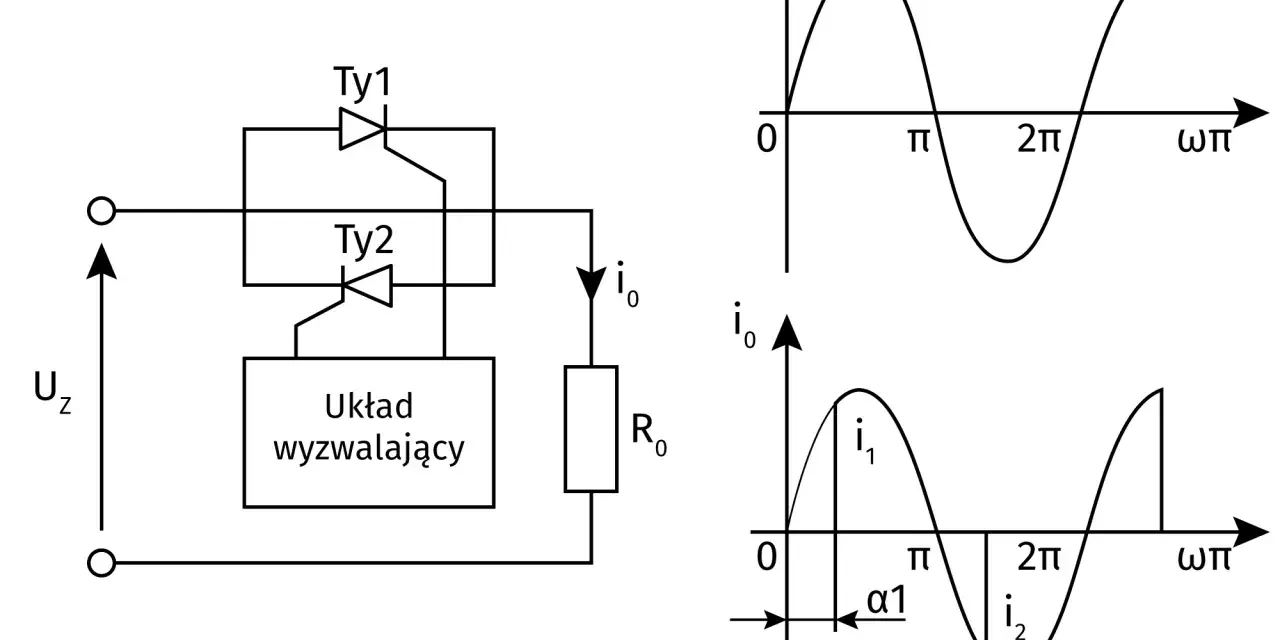

Jeżeli trzeba sterować prądem w obu kierunkach, dwa elementy połączone przeciwsobnie potrafią stworzyć bardzo solidny przełącznik AC, szczególnie tam, gdzie liczy się większy prąd i odporność na zakłócenia. Z kolei tranzystor mocy wygrywa wtedy, gdy potrzebujesz pełnej kontroli nad wyłączeniem i pracy z częstym przełączaniem. Z tego porównania wynika prosty wniosek: nie ma jednego najlepszego przełącznika, jest tylko element lepiej dopasowany do konkretnego obciążenia i sposobu sterowania. Właśnie to warto zapamiętać na koniec.
Co naprawdę decyduje o niezawodności w układzie mocy
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie oceniaj tego elementu po samym symbolu na schemacie, tylko po tym, czy układ potrafi zapewnić mu właściwy impuls bramki, bezpieczne chłodzenie i sensowne wyłączenie. Gdy te trzy rzeczy są policzone, SCR staje się bardzo solidnym przełącznikiem do zadań mocy.
W projektach związanych z energią, zasilaniem i automatyką najwięcej daje myślenie „od obciążenia do komponentu”, a nie odwrotnie. Najpierw sprawdzam charakter prądu, potem zapas napięcia, później ochronę przed przepięciami i dopiero na końcu wybieram konkretny model. To podejście oszczędza najwięcej czasu, bo eliminuje testy, które kończą się tylko kolejną uszkodzoną sztuką. Gdy tych warunków brakuje, awaria zwykle jest tylko kwestią czasu.
