Prąd zmienny jest podstawą sieci energetycznej i większości instalacji, z których korzysta się w domu. W tym artykule wyjaśniam, jak działa taki przebieg, dlaczego dominuje w przesyle energii, co elektronika robi z napięciem z gniazdka oraz jak to wszystko łączy się z fotowoltaiką, falownikiem i typowymi zasilaczami. Dorzucam też praktyczne różnice względem zasilania stałego i kilka błędów, które najczęściej kosztują czas albo sprzęt.
Najważniejsze fakty o zasilaniu przemiennym w domu i elektronice
- W Polsce standardem jest sieć 230/400 V i 50 Hz, a 230 V oznacza wartość skuteczną, nie szczytową.
- Przebieg przemienny zmienia kierunek i wartość w czasie, zwykle w formie sinusoidy.
- Elektronika najczęściej potrzebuje napięcia stałego, więc w praktyce pracuje z prostownikiem i zasilaczem.
- W fotowoltaice panele produkują DC, a falownik zamienia je na AC zgodne z siecią.
- Najczęstszy błąd to mylenie adaptera wtyczki z konwerterem napięcia.
Jak działa przebieg przemienny w praktyce
Jeśli patrzę na to od strony elektroniki, najważniejsze są trzy pojęcia: okres, częstotliwość i wartość skuteczna. Częstotliwość 50 Hz oznacza 50 pełnych cykli na sekundę, a więc sygnał nie tylko zmienia wartość, ale też regularnie odwraca kierunek. W typowej sieci domowej napięcie 230 V jest wartością skuteczną, więc szczyt sinusoidy sięga około 325 V - to często zaskakuje osoby, które kojarzą tylko liczbę z gniazdka.
Warto też pamiętać, że nie każdy przebieg przemienny musi być idealną sinusoidą. W realnych instalacjach pojawiają się odkształcenia, niewielkie wahania i zakłócenia, ale sprzęt ma być na to przygotowany. Dlatego ważne jest nie tylko samo napięcie, lecz także jego jakość, częstotliwość i zgodność z wymaganiami urządzenia.
To dobry moment, żeby wyjaśnić, dlaczego właśnie taki sposób zasilania tak dobrze sprawdza się w energetyce.
Dlaczego sieć energetyczna opiera się na takim zasilaniu
Najkrócej mówiąc: bo łatwo je transformować. Zmiana napięcia transformatorem jest prosta i wydajna, a to ma ogromne znaczenie przy przesyle energii na duże odległości. Przy tej samej mocy wyższe napięcie oznacza mniejszy prąd, a więc niższe straty cieplne na przewodach. Niższe napięcie można potem bezpiecznie obniżyć do poziomu używanego w budynkach i urządzeniach.
W Polsce standardowa sieć niskiego napięcia to zwykle 230/400 V przy 50 Hz. W praktyce oznacza to, że odbiorca końcowy dostaje energię już po kilku etapach przekształceń w stacjach i transformatorach, a nie bezpośrednio z elektrowni w takiej formie, w jakiej została wytworzona.
Ważny jest też sam sposób wytwarzania energii. Generatory synchroniczne i alternatory naturalnie tworzą napięcie przemienne, więc cały system przesyłowy został zbudowany wokół takiego modelu. Dziś da się przesyłać i przetwarzać energię na wiele sposobów, ale infrastruktura AC nadal pozostaje najbardziej rozpowszechniona. Z tej logiki płynnie przechodzi się do elektroniki, która zwykle potrzebuje już czegoś innego.
Co w elektronice trzeba z niego zrobić
Większość układów elektronicznych nie pracuje bezpośrednio na napięciu z gniazdka. Komputery, routery, telewizory, ładowarki, oświetlenie LED czy płyty sterujące najczęściej potrzebują napięcia stałego o konkretnej wartości, na przykład 3,3 V, 5 V, 12 V albo 19 V. Zasilacz ma więc wykonać trzy zadania: obniżyć lub dopasować napięcie, wyprostować je i ustabilizować.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Transformator | Zmienia poziom napięcia przemiennego | Umożliwia dopasowanie do innej klasy urządzeń lub przesyłu |
| Prostownik | Przekształca napięcie przemienne w pulsujące stałe | To pierwszy krok do zasilania elektroniki |
| Zasilacz impulsowy | Stabilizuje i filtruje napięcie | Daje urządzeniu konkretną, bezpieczną wartość roboczą |
| Falownik | Robi odwrotną operację, czyli zamienia DC na AC | Jest kluczowy w PV, UPS-ach i wielu układach z rezerwą energii |
W praktyce największą różnicę robi prostownik, zwykle oparty na diodach. Diody przewodzą w jednym kierunku, więc można nimi "odciąć" jedną część przebiegu i zbudować napięcie nadające się do dalszej obróbki. Później pracują kondensatory, układy regulacji i zabezpieczenia. To właśnie dlatego w nowoczesnym sprzęcie zasilacz jest często ważniejszy niż sam kabel z wtyczką.
Gdy rozumiem ten łańcuch przetwarzania, łatwiej mi porównać zasilanie przemienne ze stałym bez uproszczeń, które zwykle mylą użytkownika bardziej niż pomagają.

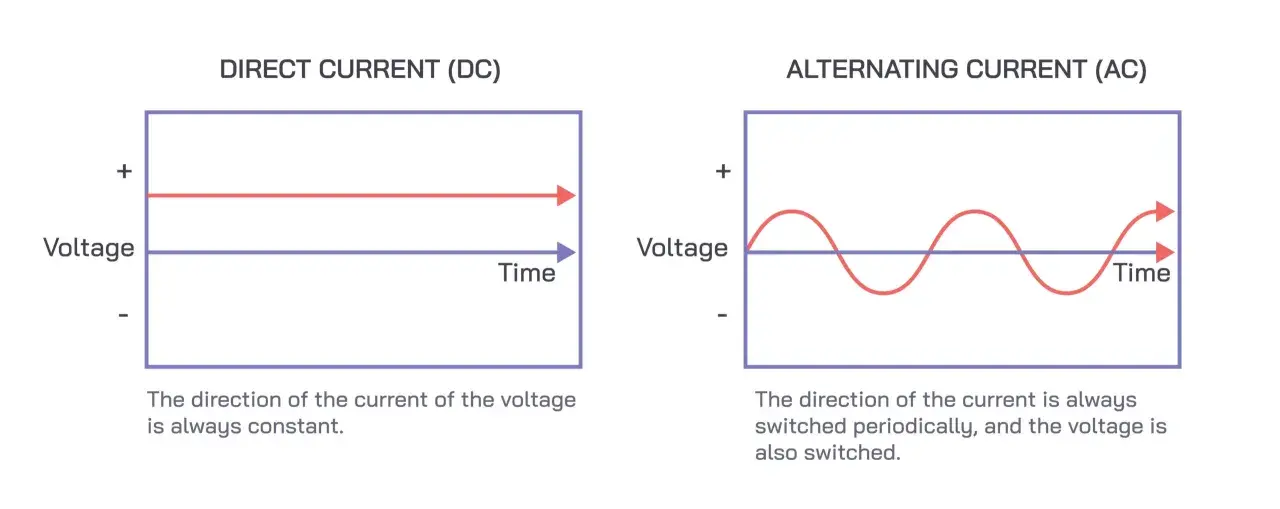

Prąd przemienny i stały bez marketingowych uproszczeń
W codziennym użyciu oba rozwiązania mają inne zadania. Zasilanie przemienne dobrze sprawdza się tam, gdzie liczy się przesył energii, transformacja napięcia i zgodność z infrastrukturą sieciową. Zasilanie stałe dominuje tam, gdzie potrzebna jest stabilność, elektronika cyfrowa i magazynowanie energii w bateriach.
| Cecha | Zasilanie przemienne | Zasilanie stałe |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały |
| Przesył energii | Bardzo wygodny w sieci i łatwy do transformacji | W klasycznej sieci trudniejszy do skalowania |
| Typowe zastosowania | Gniazdka, sieć energetyczna, silniki, transformatory | Elektronika, baterie, systemy sterowania, układy logiczne |
| Ryzyko pomyłki | Złe napięcie lub częstotliwość dla sprzętu | Odwrotna polaryzacja lub zbyt mała wydajność zasilacza |
Najczęstszy skrót myślowy brzmi: "skoro urządzenie ma zasilacz, wszystko jedno, co trafia z gniazdka". To nieprawda. Wiele współczesnych ładowarek akceptuje szeroki zakres wejścia, często 100–240 V i 50/60 Hz, ale nie każdy sprzęt jest tak uniwersalny. Starsze urządzenia, silniki, grzałki, a nawet część aparatów pomiarowych wymagają dokładniej dobranych parametrów.
Jeśli patrzę na sprzęt użytkowy, od razu widzę, że ta różnica ma jeszcze większe znaczenie przy fotowoltaice i magazynach energii, bo tam oba typy zasilania spotykają się w jednym systemie.
Co oznacza to dla fotowoltaiki i magazynów energii
W instalacji PV panele produkują napięcie stałe, a falownik zamienia je na napięcie przemienne zgodne z siecią. To nie jest detal techniczny, tylko serce całego układu. Bez falownika energia z paneli nie zasiliłaby bezpośrednio typowego domu ani nie mogłaby zostać poprawnie oddana do sieci.
Musi też zgrać częstotliwość i fazę z siecią, inaczej oddawanie energii byłoby niestabilne. Właśnie dlatego w systemach fotowoltaicznych tak ważne są: dobór mocy falownika, zgodność napięć stringów, jakość synchronizacji z siecią i zabezpieczenia przeciwprzepięciowe. W instalacjach hybrydowych dochodzi jeszcze magazyn energii, który zwykle pracuje po stronie DC, a dopiero później oddaje energię do obwodów AC. To przekłada się na sprawność całego systemu, bo każdy dodatkowy etap konwersji zabiera część energii.
Jeżeli ktoś planuje PV tylko jako "panele na dachu", szybko wpada w zbyt proste myślenie. W praktyce liczy się nie sam moduł, ale architektura całego układu: od paneli, przez zabezpieczenia i falownik, po odbiory w domu. I właśnie tutaj przydaje się umiejętność czytania oznaczeń na sprzęcie.
Jak czytać tabliczkę znamionową i uniknąć kosztownych pomyłek
Gdy sprawdzam urządzenie przed podłączeniem, patrzę na trzy rzeczy: napięcie wejściowe, częstotliwość i rodzaj prądu. To wystarcza, żeby wyłapać większość problemów jeszcze przed uruchomieniem. Jeśli sprzęt jest opisany jako 230 V, 50 Hz, AC, to znaczy, że został przygotowany na standard sieciowy używany w Polsce. Jeśli widzę tylko DC, trzeba od razu upewnić się, że urządzenie nie ma własnego zasilacza lub dedykowanego adaptera.
- Nie myl adaptera wtyczki z konwerterem napięcia. Przejściówka zmienia kształt wtyku, ale nie zmienia parametrów zasilania.
- Nie zakładaj, że 230 V w opisie to wartość szczytowa. W praktyce chodzi o wartość skuteczną.
- Sprawdź częstotliwość. Dla części urządzeń 50/60 Hz ma znaczenie, zwłaszcza przy silnikach, zegarach i niektórych transformatorach.
- Uważaj na sprzęt importowany. Urządzenie z rynku amerykańskiego może potrzebować nie tylko innej wtyczki, ale też innego napięcia pracy.
- Nie ignoruj mocy zasilacza. Za słaby zasilacz będzie się grzał, ograniczał wydajność albo wyłączał pod obciążeniem.
W praktyce to właśnie tabliczka znamionowa mówi najwięcej. Jeśli na niej nie ma pełnych danych albo są zapisane niejednoznacznie, nie zgaduję, tylko sprawdzam dokumentację producenta. To zwykle tańsze niż naprawa źle dobranego sprzętu.
Co warto zapamiętać przy domowych instalacjach
Najbardziej użyteczna lekcja jest prosta: sieć energetyczna, elektronika i fotowoltaika korzystają z tych samych zasad, ale na różnych etapach. Zasilanie przemienne świetnie sprawdza się w przesyle i dystrybucji energii, a prąd stały wygrywa tam, gdzie liczy się stabilność i współpraca z półprzewodnikami oraz bateriami.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przed zakupem albo podłączeniem urządzenia sprawdzaj nie tylko napięcie, lecz także częstotliwość, rodzaj zasilania i faktyczny zakres wejściowy. Ta prosta kontrola wystarcza, żeby uniknąć większości błędów, szczególnie gdy sprzęt ma pracować z instalacją domową, zasilaczem albo układem PV.
