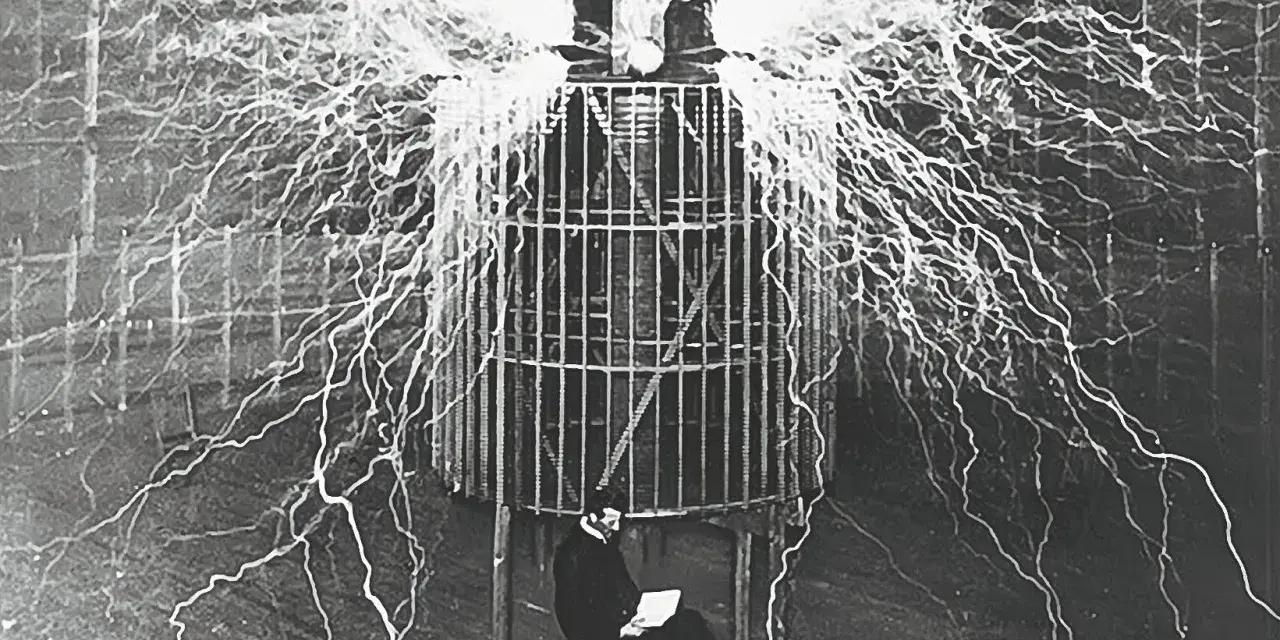

To urządzenie pokazuje, jak daleko można pójść z rezonansowym wznoszeniem napięcia: cewka tesli potrafi zamienić zwykłe zasilanie w efektowne wyładowania o wysokiej częstotliwości. W praktyce warto rozumieć nie tylko sam efekt wizualny, ale też to, skąd bierze się napięcie, po co stosuje się rezonans i dlaczego tak łatwo pomylić pokaz z użytecznym źródłem energii.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- To nie jest zwykły transformator, tylko rezonansowy układ wysokiego napięcia pracujący na wysokiej częstotliwości.
- Napięcie może sięgać od dziesiątek kilowoltów w prostych konstrukcjach do ponad miliona w dużych pokazach.
- Najważniejsze są: zestrojenie obwodów, jakość izolacji, prowadzenie masy i ograniczenie strat.
- To urządzenie świetnie sprawdza się w edukacji i demonstracjach, ale słabo nadaje się do zasilania praktycznych odbiorników.
- Największe ryzyko nie wynika wyłącznie z samego łuku, lecz także z zasilacza, kondensatorów i zakłóceń elektromagnetycznych.
Jak działa rezonansowy transformator wysokiego napięcia
Patrzę na ten układ przede wszystkim jak na bardzo sprytny przykład rezonansu, czyli zjawiska, w którym dwa obwody o tej samej częstotliwości własnej wymieniają energię wyjątkowo skutecznie. W praktyce energia jest najpierw magazynowana w polu elektrycznym kondensatora, a potem przenoszona do cewki i z powrotem, tylko z bardzo dużą szybkością. To właśnie ta szybka wymiana sprawia, że na uzwojeniu wtórnym pojawia się napięcie, które potrafi wygenerować widoczne wyładowania.
Najprościej ujmując, urządzenie nie „tworzy” energii, tylko ją przekształca i porządkuje. Mały prąd wejściowy o odpowiednio dobranej częstotliwości zostaje zamieniony w wysokie napięcie o niskim prądzie. Taki układ działa dobrze tylko wtedy, gdy obwód pierwotny i wtórny są ze sobą dobrze zestrojone. Jeśli zgranie częstotliwości jest słabe, część energii ucieka w ciepło, dźwięk i zakłócenia zamiast w efektowne wyładowanie.
To ważne rozróżnienie, bo wiele osób widzi spektakularne iskry i zakłada, że chodzi o „moc”. W rzeczywistości napięcie i moc to dwie różne sprawy. Wysokie napięcie może wyglądać imponująco, ale bez odpowiednio kontrolowanego prądu i właściwej geometrii układu nie daje praktycznej użyteczności. Żeby zobaczyć, skąd bierze się ten efekt, trzeba przyjrzeć się samym elementom konstrukcji.

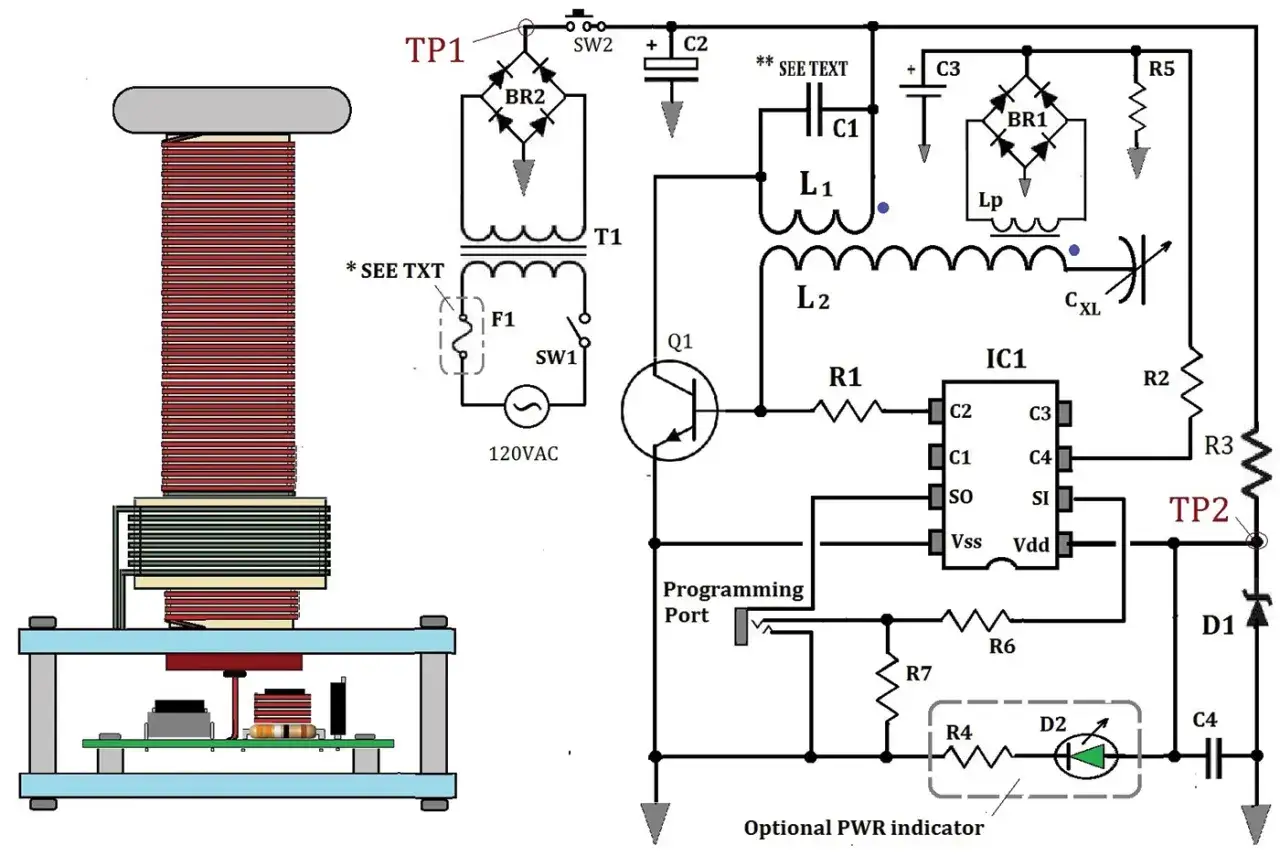

Z czego składa się układ i co wpływa na jego możliwości
W typowej konstrukcji kluczowe są nie tylko dwie cewki. Równie ważne są elementy, które ładują obwód, wyzwalają pracę i stabilizują zachowanie całego układu. W praktyce to właśnie drobiazgi decydują o tym, czy urządzenie będzie działało czysto, czy zamieni się w źródło strat i problemów z EMI, czyli zakłóceniami elektromagnetycznymi przeszkadzającymi innym urządzeniom elektronicznym.
| Element | Rola | Co to zmienia w praktyce |
|---|---|---|
| Zasilacz | Dostarcza energię do układu wejściowego | Określa, jak stabilnie i bezpiecznie pracuje cała konstrukcja |
| Kondensator | Magazynuje ładunek elektryczny | Wpływa na intensywność impulsów i na charakter wyładowań |
| Cewka pierwotna | Wytwarza pole magnetyczne dla obwodu rezonansowego | Decyduje o tym, jak skutecznie energia trafia do części wtórnej |
| Cewka wtórna | Podnosi napięcie do bardzo wysokiego poziomu | Jej geometria i liczba zwojów mocno wpływają na wynik |
| Topload | Zwiększa pojemność i stabilizuje pole na szczycie | Pomaga kontrolować miejsce, z którego wychodzą wyładowania |
| Układ sterujący lub iskiernik | Wyzwala pracę w odpowiednim rytmie | Przesądza o kontroli, sprawności i kulturze działania |
Topload, czyli górna elektroda w postaci toroidu albo kuli, nie jest ozdobą. Jej zadaniem jest zwiększenie pojemności własnej układu wtórnego i ograniczenie przypadkowego przebicia w niepożądanym miejscu. W dobrze zaprojektowanym układzie przewody, uziemienie i odstępy izolacyjne są równie ważne jak sama cewka, bo przy wysokiej częstotliwości każdy niechciany metalowy element zaczyna zachowywać się jak antena. Gdy te elementy są już jasne, sensownie przejść do odmian i zobaczyć, jak różni się ich praca.
Jakie są główne odmiany i czym różnią się w praktyce
Współcześnie najczęściej spotyka się trzy podejścia: klasyczne układy iskiernikowe, wersje półprzewodnikowe i konstrukcje o bardzo dużej mocy impulsowej. Różnią się nie tylko techniką sterowania, ale też hałasem, sprawnością, trudnością uruchomienia i poziomem ryzyka. Jeśli ktoś planuje własny projekt, ten podział ma większe znaczenie niż marketingowe nazwy czy widowiskowość filmów w sieci.
| Typ | Jak pracuje | Zalety | Ograniczenia |
|---|---|---|---|
| SGTC | Klasyczny układ z iskiernikiem | Prosty, dobrze znany, widowiskowy | Głośny, mniej precyzyjny, ma większe straty |
| SSTC | Sterowanie półprzewodnikowe, zwykle z tranzystorami mocy | Cichszy, bardziej kontrolowalny, zwykle kompaktowy | Wymaga lepszej elektroniki i staranniejszego projektu |
| DRSSTC | Rezonans po obu stronach i wysoka moc impulsowa | Bardzo efektowne wyładowania, duża elastyczność sterowania | Największa złożoność, wyższy koszt, duże wymagania bezpieczeństwa |
W nowoczesnych wersjach kluczową rolę odgrywają tranzystory MOSFET albo IGBT, czyli elementy mocy, które bardzo szybko przełączają duże prądy. To właśnie one zastępują tradycyjny iskiernik w układach SSTC i DRSSTC. Dla mnie to dobry przykład, jak elektronika mocy przechodzi od prostego „włącz i wyłącz” do precyzyjnego sterowania energią. I właśnie dlatego różne odmiany tej technologii znajdują zastosowanie w innych miejscach niż tylko pokaz na scenie.
Gdzie ma sens, a gdzie jest tylko efektownym pokazem
Najczęściej wykorzystuje się ją w edukacji, demonstracjach naukowych, muzeach techniki i instalacjach scenicznych. To urządzenie świetnie pokazuje, czym jest rezonans, jak zachowuje się wysokonapięciowy obwód LC i dlaczego w elektronice mocy nie da się ignorować strat. Dobrze sprawdza się też tam, gdzie ważny jest efekt wizualny albo dźwiękowy, na przykład przy świeceniu świetlówek bez przewodów czy w pokazach synchronizowanych z muzyką.
Nie traktowałbym jednak tej technologii jako praktycznego źródła zasilania. To nie jest sposób na efektywne przesyłanie energii na dużą odległość, choć taka idea towarzyszyła Tesli od początku. W rzeczywistych warunkach zbyt dużo energii ucieka w promieniowanie, koronę, ciepło i zakłócenia. Dlatego w zastosowaniach użytkowych lepiej sprawdzają się dziś inne rozwiązania: indukcyjne ładowanie krótkiego zasięgu, rezonansowe przetwornice DC-DC czy klasyczne transformatory projektowane pod konkretny cel.
Jest jeszcze jeden ważny mit, który warto od razu rozbroić: duże napięcie nie oznacza automatycznie dużej użyteczności. Jeśli celem jest zasilanie odbiornika, liczą się stabilność, sprawność i kontrola prądu. Jeśli celem jest pokaz, liczy się efekt i przewidywalność. Te dwa światy częściowo się pokrywają, ale nie są tym samym. A to prowadzi już wprost do bezpieczeństwa, bo przy takim układzie margines błędu jest bardzo mały.
Na co uważać przy budowie i pracy z wysokim napięciem
Najczęstszy błąd początkujących polega na skupieniu się wyłącznie na łuku i napięciu, a nie na całym otoczeniu układu. Tymczasem zagrożenie tworzą również kondensatory, przewody zasilające, część pierwotna i niekontrolowane zakłócenia. W praktyce niebezpieczne może być nie tylko dotknięcie elementu pod napięciem, ale też przypadkowe zbliżenie do obszaru o dużym polu elektromagnetycznym albo do części, która ma pozornie „niewinne” napięcie wejściowe.
- Nie uruchamiaj układu bez osłon i nadzoru, jeśli nie masz doświadczenia z wysokim napięciem.
- Trzymaj z dala elektronikę użytkową, nośniki danych, czujniki i urządzenia medyczne, zwłaszcza implanty i rozruszniki.
- Zapewnij solidne uziemienie i porządek w prowadzeniu przewodów, bo przypadkowe pętle zwiększają ryzyko i zakłócenia.
- Nie testuj w pobliżu materiałów łatwopalnych ani w ciasnym pomieszczeniu bez wentylacji.
- Nie zakładaj, że „mały prąd” oznacza bezpieczeństwo. W układach impulsowych to zbyt uproszczone myślenie.
- Przy większej mocy używaj wyłącznika awaryjnego i traktuj zasilacz oraz kondensatory jako elementy wysokiego ryzyka.
Jeśli ktoś myśli o własnej konstrukcji, rozsądna kolejność jest prosta: najpierw zrozumieć teorię rezonansu, potem pracę z niskimi energiami i dopiero na końcu przejść do pełnych mocy. Wysokie napięcie wybacza bardzo mało, a błędy w takim układzie zwykle nie kończą się na spalonym elemencie. Na tym tle łatwo zrozumieć, dlaczego ta technologia wciąż wraca w edukacji i pokazach, mimo że nie jest rozwiązaniem do codziennego zasilania odbiorników.
Co ten układ mówi o rezonansie, stratach i nowoczesnej elektronice
Jeśli patrzę na ten temat szerzej, widzę w nim świetną lekcję o tym, jak działa współczesna elektronika mocy. Jeden układ pokazuje jednocześnie rezonans, magazynowanie energii, kontrolę strat, wpływ geometrii na pole elektryczne i znaczenie zakłóceń elektromagnetycznych. To są dokładnie te same pytania, które pojawiają się przy projektowaniu przetwornic, ładowarek, układów indukcyjnych czy systemów współpracujących z instalacjami OZE.
Dlatego ten wysokonapięciowy transformator nadal mnie interesuje nie tylko jako demonstracja, ale też jako bardzo czysty model inżynierski. Widać w nim, że efektowne napięcie nie jest celem samym w sobie; liczy się to, jak dobrze energia jest kontrolowana, gdzie ucieka i jak projektant panuje nad całością. Jeśli ktoś chce naprawdę zrozumieć elektronikę wysokich napięć, ten układ jest jednym z najlepszych punktów wyjścia. Pokazuje bowiem jedną rzecz wyjątkowo jasno: w technice wygrywa nie to, co najbardziej błyska, tylko to, co najlepiej jest zestrojone.
