Najważniejsze fakty, które warto zapamiętać od razu
- Rezystancja mówi, jak silnie element lub materiał przeciwstawia się przepływowi prądu.
- Wartość zależy przede wszystkim od materiału, długości, przekroju i temperatury.
- Podstawowy wzór to R = U / I, a dla przewodnika także R = ρL / A.
- W elektronice ma znaczenie nie tylko sam element, ale też styki, przewody i jakość połączeń.
- W układach z dużym prądem nawet niewielka rezystancja potrafi zamienić się w zauważalne grzanie i straty energii.
Czym jest rezystancja i dlaczego w obwodzie ma znaczenie
Najprościej ujmując, rezystancja to cecha materiału lub elementu, która ogranicza przepływ ładunków elektrycznych. Im większa, tym trudniej o przepływ prądu przy tym samym napięciu. W praktyce nie chodzi jednak tylko o „przeszkadzanie” prądowi. Tę właściwość wykorzystuje się świadomie: do ograniczania prądu, dzielenia napięcia, ustawiania punktów pracy tranzystorów czy ochrony delikatnych elementów, takich jak diody LED.
Ja patrzę na to tak: w schemacie rezystancja nie jest wadą z definicji, tylko narzędziem. Problem zaczyna się wtedy, gdy pojawia się tam, gdzie nie była planowana, na przykład w słabym styku, za cienkim przewodzie albo w utlenionym złączu. Wtedy zamiast kontroli dostajemy stratę energii i niepotrzebne nagrzewanie. Żeby dobrze ocenić taki efekt, trzeba wiedzieć, od czego ta wartość zależy.
To prowadzi prosto do pytania o materiał, geometrię i temperaturę, bo właśnie one najczęściej decydują o tym, czy układ działa przewidywalnie, czy zaczyna zachowywać się kapryśnie.
Od czego zależy wartość oporu materiału
Rezystancja nie jest przypadkowa. Można ją opisać wzorem R = ρL / A, gdzie ρ oznacza rezystywność materiału, L długość przewodnika, a A jego pole przekroju. Z tego wynika kilka bardzo praktycznych wniosków: dłuższy przewód ma większą rezystancję, grubszy przewód mniejszą, a sam materiał potrafi zmienić wynik bardziej, niż wielu początkujących się spodziewa.| Czynnik | Wpływ na rezystancję | Znaczenie w praktyce |
|---|---|---|
| Rodzaj materiału | Różne materiały przewodzą prąd z różną łatwością | Miedź przewodzi lepiej niż wiele stopów, a izolatory mają bardzo dużą rezystancję |
| Długość przewodnika | Im dłuższy odcinek, tym większa rezystancja | W długich trasach kablowych rosną straty napięcia i ciepło |
| Przekrój | Większy przekrój zmniejsza rezystancję | Grubszy kabel lepiej znosi duży prąd |
| Temperatura | W metalach zwykle rośnie wraz z temperaturą | Rozgrzany element może mieć inne parametry niż „na zimno” |
| Stan styku i połączeń | Zły styk zwiększa lokalny opór | Luźny zacisk potrafi generować punktowe grzanie i awarie |
W elektronice to właśnie ostatni punkt bywa najczęściej bagatelizowany. Czasem nie zawodzi sam przewód, tylko pojedynczy konektor, śruba albo lut. Z zewnątrz wszystko wygląda poprawnie, a jednak układ traci energię na styku. I właśnie dlatego przy projektowaniu warto rozdzielać „opór materiału” od „oporu połączenia”, bo to nie zawsze jest to samo.
Skoro wiemy już, co wpływa na wynik, sensownie jest przejść do obliczeń i pomiarów, bo dopiero tam teoria zaczyna naprawdę pomagać przy diagnostyce i projektowaniu.
Jak liczyć i mierzyć rezystancję w praktyce

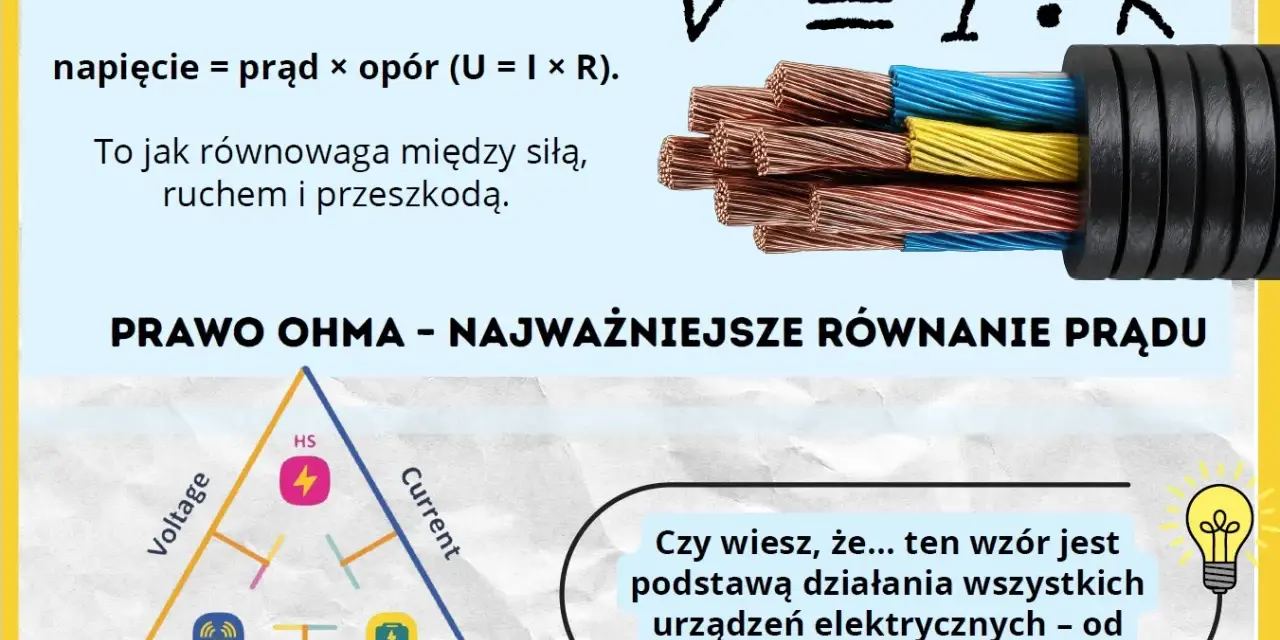

Do szybkich obliczeń wystarczy zależność R = U / I, czyli rezystancja równa się napięciu podzielonemu przez natężenie prądu. Jeśli masz 12 V i 2 A, wynik wynosi 6 Ω. To prosty rachunek, ale bardzo użyteczny: od razu pokazuje, jak zmiana napięcia albo obciążenia wpływa na pracę układu.
Jak czytać jednostki
Podstawową jednostką jest om, oznaczany symbolem Ω. W praktyce często spotyka się też kiloohmy i megaohmy. Dla orientacji: 4,7 kΩ to 4700 Ω, a 2,2 MΩ to 2 200 000 Ω. W elektronice precyzyjnej znaczenie mają nawet milliohmy, zwłaszcza przy pomiarach przewodów, styków i rezystorów dużej mocy.
Jak mierzyć multimetrem
Najprościej użyć multimetru ustawionego na pomiar rezystancji. Ważna zasada: mierzy się odłączony element lub wyłączony obwód. Pomiar w działającym układzie może dać błędny wynik albo uszkodzić miernik. Przy małych wartościach trzeba też pamiętać o oporze przewodów pomiarowych i samych styków, bo potrafi on zafałszować odczyt bardziej, niż się wydaje na pierwszy rzut oka.Co mówi wynik, a czego nie mówi
Wynik pomiaru pokazuje, jak zachowuje się dany element w danym momencie, ale nie zawsze wyjaśnia wszystko. Rezystor może mieć poprawną wartość „na stole”, a mimo to przegrzewać się w układzie, jeśli płynie przez niego zbyt duży prąd. Z kolei przewód może wyglądać dobrze, lecz w pracy pod obciążeniem ujawni się słabe połączenie albo nieodpowiedni przekrój. To szczególnie ważne tam, gdzie liczy się stabilność i sprawność, na przykład w układach zasilania.
Żeby nie mieszać pojęć, warto jeszcze odróżnić rezystancję od kilku bliskich terminów, bo w praktyce łatwo je ze sobą pomylić.
Rezystancja, rezystywność i impedancja to nie to samo
W rozmowach technicznych te pojęcia bywają używane zamiennie, ale z punktu widzenia elektroniki to błąd. Rezystancja odnosi się do konkretnego elementu lub odcinka obwodu. Rezystywność opisuje sam materiał. Impedancja pojawia się głównie w obwodach prądu przemiennego i obejmuje nie tylko opór, ale też wpływ pojemności i indukcyjności. To ważne rozróżnienie, bo w AC sam „opór” nie wyjaśnia całego zachowania układu.
| Pojęcie | Co opisuje | Kiedy ma największe znaczenie |
|---|---|---|
| Rezystancja | Oporność konkretnego elementu lub odcinka obwodu | Dobór rezystorów, kabli, styków i obciążeń |
| Rezystywność | Właściwość materiału | Porównywanie przewodników, stopów i półprzewodników |
| Przewodność | Odwrotność rezystancji | Ocena, jak łatwo materiał przewodzi prąd |
| Impedancja | „Opór” w obwodach AC, złożony z kilku składników | Filtry, audio, zasilacze impulsowe, systemy pracujące na przemiennym napięciu |
W praktyce ta różnica oszczędza sporo nieporozumień. Jeśli projektujesz układ z zasilaniem stałym, zwykle myślisz głównie o rezystancji. Jeśli wchodzisz w sygnały zmienne, filtry albo elektronikę mocy, pojawia się impedancja i trzeba patrzeć szerzej. To właśnie tutaj teoria zaczyna być naprawdę użyteczna, bo w realnym urządzeniu nie liczy się jeden parametr, tylko cały zestaw zależności.
Najlepiej widać to w konkretnych zastosowaniach, zwłaszcza tam, gdzie prąd jest większy albo instalacja pracuje przez długi czas.
Gdzie ten parametr naprawdę decyduje o działaniu układu
W elektronice rezystancja jest jednym z podstawowych narzędzi projektowych. W rezystorach służy do ograniczania prądu, w dzielnikach napięcia pozwala uzyskać potrzebny poziom sygnału, a w układach tranzystorowych pomaga ustawić właściwy punkt pracy. Dobrze dobrany rezystor nie jest dodatkiem, tylko częścią logiki całego obwodu.
W układach elektronicznych
Najprostszy przykład to dioda LED. Bez rezystora lub innego ograniczenia prądu łatwo ją uszkodzić, bo sama dioda nie reguluje przepływu tak, jak wielu początkujących zakłada. Podobnie działają rezystory pull-up i pull-down, które stabilizują stan wejść cyfrowych. To niewielkie elementy, ale bez nich układ potrafi zachowywać się losowo.
Przeczytaj również: Instalacja elektryczna w domu 2026: Koszty, ceny za punkt, porady eksperta
W kablach, złączach i instalacjach fotowoltaicznych
W energetyce i fotowoltaice temat staje się jeszcze bardziej praktyczny. Długi przewód, zbyt mały przekrój albo słabe połączenie to nie tylko spadek napięcia, ale też straty mocy zamieniające się w ciepło. Przy dużych prądach nawet niewielka rezystancja połączenia robi różnicę. Dlatego tak ważne są odpowiedni dobór kabli, poprawny montaż złącz, czyste styki i kontrola miejsc, w których energia „ucieka” bez pożytku.
Właśnie tu widać, że ten parametr ma znaczenie nie tylko w podręczniku, ale też w codziennej praktyce serwisowej. A skoro tak, warto jeszcze omówić kilka błędów, które najczęściej psują odczyty i prowadzą do złych wniosków.
Najczęstsze błędy przy ocenie i pomiarze
Najbardziej kosztowny błąd to założenie, że niski opór zawsze jest dobry, a wysoki zawsze zły. To zależy od miejsca w układzie. Rezystor ma z definicji stawiać opór, ale już styk zasilający powinien mieć go jak najmniej. Inne oczekiwania wobec tych elementów prowadzą do zupełnie innych decyzji projektowych.
- Mylenie rezystancji z impedancją w obwodach AC.
- Mierzenie elementu bez odłączenia go od układu.
- Ignorowanie temperatury podczas pracy elementu.
- Pomijanie oporu styków, zacisków i lutów.
- Dobieranie przewodu tylko „na oko”, bez uwzględnienia długości i prądu.
Drugi częsty problem to patrzenie wyłącznie na wartość katalogową, bez sprawdzania, co dzieje się pod obciążeniem. Element, który ma prawidłową rezystancję na zimno, może po rozgrzaniu zachowywać się inaczej. Z mojego punktu widzenia właśnie ten aspekt oddziela poprawny projekt od projektu, który działa tylko w idealnych warunkach laboratoryjnych.
Skoro już wiadomo, gdzie najłatwiej o błąd, można przejść do tego, co faktycznie poprawia jakość układu i ogranicza straty bez przepłacania za zbędne rozwiązania.
Jak ograniczyć straty i grzanie bez komplikowania projektu
W praktyce największą różnicę robi kilka prostych decyzji. Dobieram przewody do prądu i długości trasy, pilnuję jakości połączeń i nie zakładam, że „jakoś to będzie”, jeśli element ma pracować pod obciążeniem przez długi czas. W instalacjach energetycznych i fotowoltaicznych to podejście daje więcej niż pojedynczy, spektakularny trik.
Jeśli układ ma przewodzić duży prąd, lepiej od razu założyć niższą rezystancję toru prądowego, niż później walczyć z przegrzewaniem i spadkami napięcia. Jeśli z kolei projekt dotyczy sygnałów lub sterowania, ważniejsza bywa przewidywalność elementu niż sama niska wartość. To rozróżnienie oszczędza czas, pieniądze i nerwy podczas uruchamiania systemu.
Właśnie dlatego przy projektowaniu patrzę nie tylko na jeden element, ale na cały tor przepływu energii: od źródła, przez przewody i złącza, aż po odbiornik. To najprostsza droga, żeby układ był stabilny, sprawny i mniej podatny na straty, które na papierze wyglądają niepozornie, a w pracy potrafią zrobić dużą różnicę.
