Rezystywność to jedna z tych wielkości, które wyglądają na czysto akademickie, a w praktyce decydują o stratach energii, nagrzewaniu przewodów, doborze izolacji i zachowaniu półprzewodników. W elektronice i instalacjach fotowoltaicznych ten parametr pomaga odróżnić materiał, który sprawdzi się w przewodach, od takiego, który lepiej zostawić jako izolator lub element rezystancyjny. Poniżej wyjaśniam to bez zbędnej teorii, ale z konkretem, który naprawdę przydaje się przy projektowaniu i doborze materiałów.
Najważniejsze fakty o oporze właściwym materiałów
- To cecha materiału, a nie samego elementu, więc ta sama substancja może mieć różny opór jako drut, taśma albo ścieżka na płytce.
- Im wyższy opór właściwy, tym trudniej prądowi przepływać przez materiał.
- Jednostką jest Ω·m, a w praktyce często porównuje się tę wielkość z przewodnością.
- Temperatura potrafi zmienić wynik wyraźnie, zwłaszcza w metalach i półprzewodnikach.
- W elektronice parametr ten wpływa na straty w przewodach, dobór ścieżek PCB, izolację i pomiary.
Co naprawdę opisuje opór właściwy materiału
Najprościej mówiąc, opór właściwy pokazuje, jak mocno dany materiał przeciwstawia się przepływowi prądu, niezależnie od kształtu próbki. To ważne rozróżnienie, bo rezystancja gotowego elementu zależy już także od długości, przekroju i geometrii, a nie tylko od samej substancji. Jeśli znam opór elementu i jego wymiary, mogę policzyć opór właściwy ze wzoru ρ = R · A / l, gdzie R oznacza rezystancję, A pole przekroju, a l długość.
W praktyce ta zależność mówi mi więcej niż sama wartość oporu. Ten sam materiał może zachowywać się zupełnie inaczej jako cienka ścieżka na PCB, gruby przewód zasilający albo element grzejny. Dlatego przy projektowaniu układów nie patrzę wyłącznie na to, „ile omów” ma element, ale przede wszystkim na to, z czego jest zrobiony i w jakich warunkach pracuje. To prowadzi od fizyki materiału do bardzo konkretnych decyzji konstrukcyjnych.
Rezystancja, przewodność i opór właściwy nie są tym samym
Te pojęcia często są mieszane, a to później rodzi błędy przy obliczeniach i doborze komponentów. Rezystancja opisuje konkretny element, przewodność mówi o tym, jak łatwo materiał przewodzi prąd, a opór właściwy jest cechą samego materiału. W skrócie: jeden parametr dotyczy obiektu, drugi materiału, a trzeci opisuje odwrotność przewodzenia.
| Wielkość | Co opisuje | Jednostka | Jak ją czytam w praktyce |
|---|---|---|---|
| Rezystancja | Konkretne połączenie, przewód lub element | Ω | Zależy od wymiarów, temperatury i jakości styku |
| Opór właściwy | Sam materiał | Ω·m | Pomaga porównywać substancje niezależnie od ich kształtu |
| Przewodność | Zdolność materiału do przewodzenia prądu | S/m | To odwrotność oporu właściwego |
To rozróżnienie ma bardzo praktyczny sens. Miedź i aluminium mają niski opór właściwy, dlatego świetnie nadają się na przewody, a szkło ma wartość tak wysoką, że używa się go jako izolatora. Różnica między nimi nie jest „trochę większa”, tylko sięga wielu rzędów wielkości. Gdy ktoś projektuje układ bez tej świadomości, łatwo przecenia znaczenie samego „oporu” i pomija wpływ geometrii oraz temperatury.
Dlaczego temperatura tak mocno zmienia wynik
Najczęstszy błąd polega na porównywaniu materiałów tak, jakby ich właściwości były stałe w każdych warunkach. W metalach opór właściwy zwykle rośnie wraz z temperaturą, bo drgania sieci krystalicznej utrudniają ruch elektronów. W półprzewodnikach sytuacja bywa odwrotna: wzrost temperatury może zwiększać liczbę nośników ładunku i obniżać opór. To właśnie dlatego ten sam materiał potrafi zachowywać się inaczej w chłodnej rozdzielni, inaczej na dachu latem i jeszcze inaczej wewnątrz obudowy zasilacza.| Czynnik | Co robi z przewodzeniem | Praktyczny skutek |
|---|---|---|
| Wzrost temperatury w metalach | Zwykle zwiększa opór | Większe straty, większe grzanie, niższa sprawność toru prądowego |
| Wzrost temperatury w półprzewodnikach | Często zmniejsza opór | Zmiana charakterystyki czujników, układów scalonych i elementów mocy |
| Domieszki i czystość materiału | Mogą silnie zmieniać przewodzenie | Rozrzut parametrów między partiami i większa nieprzewidywalność |
| Wilgoć i zanieczyszczenia | Obniżają izolacyjność powierzchni | Ryzyko upływności, błędów pomiaru i problemów z bezpieczeństwem |
Właśnie dlatego katalogowe dane zawsze interpretuję z podaniem temperatury odniesienia. Dla metali standardem jest zwykle okolica 20°C, bo bez tego porównania bywają mylące. Na przykład miedź ma opór właściwy około 1,73 × 10-8 Ω·m, aluminium około 2,83 × 10-8 Ω·m, a stal nierdzewna 304 około 7,2 × 10-7 Ω·m. Ta różnica pokazuje, dlaczego jeden materiał nadaje się na przewód, a drugi raczej na element konstrukcyjny.
Gdzie ten parametr liczy się najbardziej w elektronice i fotowoltaice
W elektronice opór właściwy przestaje być abstrakcją w chwili, gdy trzeba policzyć spadek napięcia, straty mocy albo nagrzewanie konkretnego toru prądowego. Dla przewodów zasilających i szyn zbiorczych szukam materiałów o jak najmniejszym oporze właściwym, ale nie kończę na samym materiale. Liczą się też przekrój, długość, jakość zacisku i temperatura pracy. W instalacjach fotowoltaicznych to samo dotyczy długich odcinków DC, złącz i punktów łączeniowych, gdzie nawet niewielki wzrost oporu przekłada się na straty energii i większe nagrzewanie.
W praktyce najważniejsze zastosowania wyglądają tak:
| Obszar | Co oznacza niski opór właściwy | Na co uważać |
|---|---|---|
| Przewody zasilające | Mniejsze straty i mniejsze grzanie | Nie wolno ignorować długości przewodu i temperatury otoczenia |
| Ścieżki PCB | Łatwiejsze prowadzenie większych prądów | Zbyt wąska ścieżka potrafi się przegrzać mimo dobrego materiału |
| Złącza i styki | Lepszy przepływ prądu w punkcie połączenia | Największy problem robi utlenienie, luźny docisk i brud |
| Boczniki i elementy pomiarowe | Można przewidywalnie mierzyć małe spadki napięcia | Tu liczy się stabilność parametrów, a nie tylko sama niska wartość |
| Izolacja | Wysoka bariera dla prądu upływu | Wilgoć, kurz i starzenie materiału mogą pogorszyć wynik |
| Fotowoltaika | Niższe straty w długich trasach kablowych i połączeniach | Temperatura na dachu potrafi istotnie podnieść obciążenie cieplne |
Warto też pamiętać o odwrotnej sytuacji: nie zawsze dążę do możliwie najmniejszego oporu właściwego. W rezystorach, grzałkach i elementach zabezpieczających celowo stosuje się stopy o większym oporze, bo tam energia elektryczna ma zamieniać się w ciepło albo być kontrolowanie ograniczana. To pokazuje, że dobór materiału zawsze zależy od funkcji, a nie od samej „lepszej” lub „gorszej” liczby.
Jak mierzy się rezystywność w praktyce

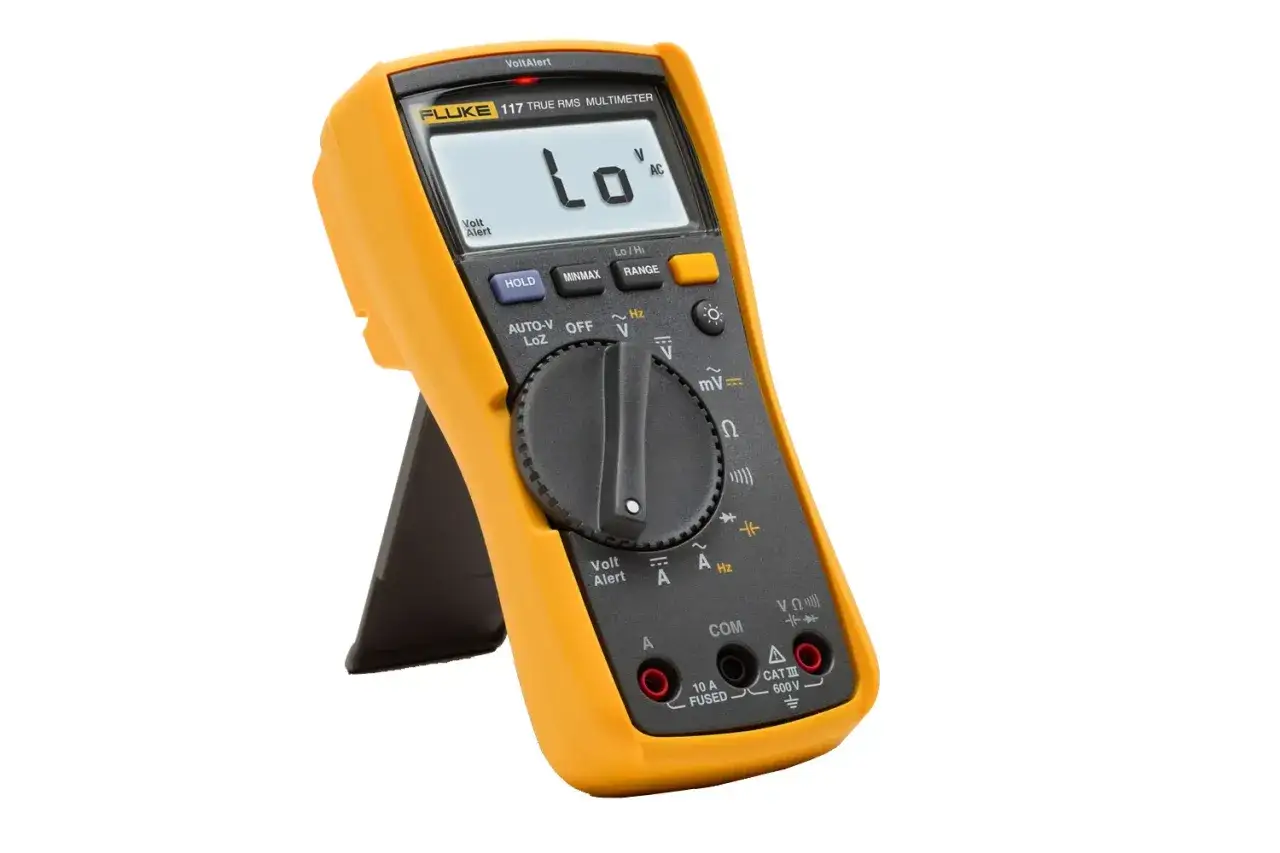

Żeby zmierzyć ten parametr sensownie, trzeba odróżnić właściwość materiału od błędów wynikających z przewodów i styków. W prostym układzie można obliczyć wartość na podstawie geometrii próbki i jej rezystancji, ale przy cienkich warstwach, półprzewodnikach albo bardzo małych rezystancjach taki pomiar bywa zbyt mało dokładny. Dlatego stosuje się metodę czteroprzewodową, w której jeden tor służy do wymuszenia prądu, a drugi do pomiaru spadku napięcia. Dzięki temu opór przewodów i kontaktów ma dużo mniejszy wpływ na wynik.
To ważne szczególnie przy badaniu cienkich warstw przewodzących, materiałów półprzewodnikowych i małych połączeń stykowych. Jeśli próbka nie jest jednorodna, wynik z pomiaru punktowego bywa jedynie wartością pozorną, a nie pełnym obrazem całego materiału. W praktyce oznacza to, że metoda pomiaru musi być dobrana do kształtu próbki i do spodziewanego zakresu wartości. Inaczej łatwo dostać liczbę, która wygląda wiarygodnie, ale niewiele mówi o rzeczywistym zachowaniu elementu.
| Metoda | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Dwuprzewodowa | Proste pomiary dużych rezystancji | Wynik zawiera wpływ przewodów i styków |
| Czteroprzewodowa | Małe rezystancje, kontakty, boczniki | Wymaga dokładniejszej aparatury i właściwego podłączenia |
| Czteropunktowa sonda | Cienkie warstwy i próbki półprzewodnikowe | Zależy od geometrii i jednorodności próbki |
Jeśli mam wskazać jeden praktyczny wniosek, to jest on prosty: przy niskich rezystancjach sama „dobrze wyglądająca” liczba z miernika nie wystarcza. Trzeba jeszcze wiedzieć, jakim układem ją uzyskano i czy warunki pomiaru były porównywalne.
Jedna zasada, która oszczędza najwięcej błędów przy doborze materiału
Najczęstszy błąd, jaki widzę, polega na patrzeniu wyłącznie na to, czy materiał dobrze przewodzi. W rzeczywistości pytanie jest szersze: czy ma przewodzić stale, chwilowo, czy tylko izolować i chronić układ. Jeśli ma przewodzić, liczy się niski opór właściwy, stabilność temperaturowa i jakość połączeń. Jeśli ma grzać się kontrolowanie, lepszy bywa stop o większym oporze. Jeśli ma izolować, ważniejsza od samej liczby jest odporność na wilgoć, zabrudzenia i starzenie.
Ja stosuję prosty filtr decyzyjny: funkcja, temperatura, geometria, stan powierzchni i bezpieczeństwo. Taki porządek szybko pokazuje, czy patrzę na właściwy parametr, czy tylko na wygodną, ale niewystarczającą liczbę z katalogu. Dzięki temu łatwiej uniknąć materiału, który na papierze wygląda dobrze, a w realnym układzie przegrywa z temperaturą, stykami albo warunkami środowiskowymi. I właśnie to, w praktyce elektroniki i energetyki, robi największą różnicę.
