To mały, ale decydujący element współczesnej elektroniki: tranzystor pozwala wzmacniać sygnał, przełączać prąd i budować sprawne układy zasilania. W praktyce spotkasz go wszędzie tam, gdzie liczy się kontrola energii: w prostych wzmacniaczach, zasilaczach impulsowych, sterownikach silników i falownikach fotowoltaicznych. W tym tekście pokazuję, jak działa, jakie są jego główne odmiany i jak myśleć o doborze, gdy ważna jest nie tylko teoria, ale też temperatura, sprawność i niezawodność.
Najkrótsza droga do zrozumienia działania i zastosowań
- Element półprzewodnikowy działa jak sterowany zawór dla prądu: wzmacnia sygnał albo przełącza obciążenie.
- W praktyce najczęściej spotyka się trzy rodziny: BJT, MOSFET i IGBT, a w bardziej wymagających układach także warianty z węglika krzemu.
- Sam prąd katalogowy nie wystarcza; trzeba jeszcze sprawdzić napięcie, straty przełączania i warunki chłodzenia.
- W systemach PV i falownikach liczy się sprawność całego toru mocy, bo każda dodatkowa strata zamienia się w ciepło.
- Jeśli układ pracuje przy napięciu powyżej 400 V, sensowny zapas napięciowy jest ważniejszy niż „idealnie dopasowany” element na styk.
Jak ten element steruje prądem
Najprościej patrzę na to jak na zawór sterowany małym sygnałem. W jednej wersji niewielki prąd wejściowy kontroluje większy prąd wyjściowy, w innej robi to napięcie przyłożone do bramki. W obu przypadkach sedno jest to samo: mała zmiana na sterowaniu wywołuje większy efekt w obwodzie mocy.
W pracy liniowej taki element może wzmacniać sygnał, bo nie przełącza się skokowo, tylko „śledzi” wejście. W trybie przełączania wchodzi natomiast w dwa skrajne stany: odcięcie i nasycenie. To właśnie dlatego jeden układ potrafi odpowiadać za delikatny tor audio, a inny za bezpośrednie włączanie przekaźnika, silnika albo grzałki.
- Odcięcie oznacza praktycznie brak przewodzenia.
- Obszar liniowy pozwala wiernie przenosić sygnał i stosować wzmocnienie.
- Nasycenie daje stan zbliżony do zamkniętego łącznika, czyli niskie straty na przewodzeniu.
Ja patrzę na to tak: jeśli zadaniem jest informacja, ważna jest jakość przebiegu; jeśli zadaniem jest energia, liczą się straty i ciepło. To prowadzi do najważniejszej różnicy praktycznej, więc dalej porządkuję najczęstsze rodziny według zastosowań.

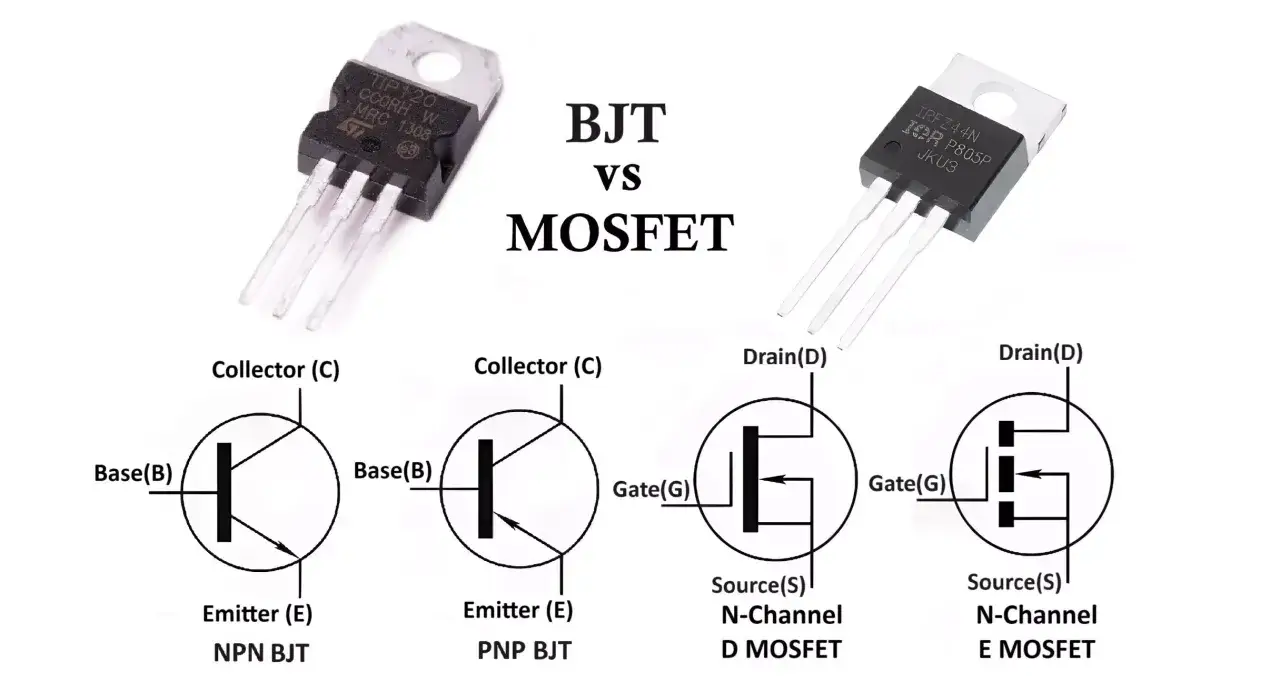

Jakie są najważniejsze rodziny i kiedy którą spotkasz
W praktyce nie wybiera się „najlepszego” typu w oderwaniu od reszty układu. Najpierw patrzę na napięcie, prąd, częstotliwość przełączania i budżet cieplny, a dopiero potem na rodzinę elementu. Poniższe zestawienie dobrze pokazuje, skąd biorą się różnice.
| Rodzina | Jak jest sterowana | Mocne strony | Ograniczenia | Typowe użycie |
|---|---|---|---|---|
| BJT | Prąd bazy kontroluje prąd kolektora | Dobra liniowość w prostych układach, łatwe zrozumienie zasady działania | Wymaga prądu sterującego, ma niższą impedancję wejściową | Proste wzmacniacze, starsze lub nieskomplikowane układy przełączające |
| MOSFET | Napięcie na bramce tworzy kanał przewodzenia | Bardzo duża impedancja wejściowa, szybkie przełączanie, niskie straty przy umiarkowanych napięciach | Trzeba pilnować ładunku bramki, wrażliwości na ESD i strat przy zbyt wysokiej częstotliwości | Zasilacze impulsowe, sterowanie obciążeniami, elektronika mocy średniej klasy |
| IGBT | Bramka steruje pracą struktury mocy o cechach bipolarnych | Dobrze radzi sobie z dużym napięciem i prądem | Zwykle przełącza wolniej niż MOSFET, więc nie lubi bardzo wysokich częstotliwości | Falowniki solarne, UPS-y, napędy, przekształtniki dużej mocy |
| SiC MOSFET | Napięcie sterujące, ale z materiałem lepiej znoszącym wysoką temperaturę i napięcie | Wysoka sprawność, szybkie przełączanie, dobra praca przy dużej gęstości mocy | Wyższa cena i większa wrażliwość na jakość projektu sterowania oraz PCB | Nowoczesne falowniki, szybkie przetwornice, ładowarki dużej mocy |
W energetyce ta różnica robi się jeszcze wyraźniejsza, bo układ nie tylko ma działać, ale ma działać długo, chłodno i powtarzalnie. Dlatego w następnej sekcji łączę teorię z fotowoltaiką i innymi aplikacjami mocy.
Gdzie pracuje w elektronice i energetyce
Najwięcej sensu ten temat nabiera tam, gdzie energia nie jest tylko sygnałem, ale realnym przepływem mocy. W falownikach fotowoltaicznych elementy mocy zamieniają prąd stały z paneli na prąd przemienny zgodny z siecią, a w torze DC-DC pomagają prowadzić układ do punktu mocy maksymalnej, czyli MPPT. Sam algorytm MPPT pilnuje, by panel pracował tam, gdzie oddaje najwięcej energii przy danych warunkach nasłonecznienia i temperatury.
W praktyce widzę tu dwa ważne kompromisy. Im wyższa częstotliwość przełączania, tym łatwiej zmniejszyć dławiki i transformatory, ale rosną straty przełączania oraz wymagania wobec sterowania i filtracji zakłóceń. W układach IGBT okolice kilkudziesięciu kiloherców są już typowym polem pracy, a konstrukcje SiC potrafią dochodzić nawet do około 90 kHz. Dlatego w aplikacjach wysokiej mocy, takich jak napędy, UPS-y czy falowniki solarne, wybór między IGBT a nowszymi rozwiązaniami SiC nie jest kwestią mody, tylko bilansu strat, ceny i temperatury.
W referencyjnych projektach dla energetyki i napędów spotyka się układy pracujące od kilku kilowatów aż do skali megawata, a dla magistrali powyżej 400 V sensowny margines zwykle oznacza klasę elementów co najmniej 650 V. To nie jest drobny detal katalogowy; taki zapas realnie zmniejsza ryzyko przebicia i ułatwia spokojną pracę w trudniejszych warunkach, na przykład przy skokach obciążenia lub podwyższonej temperaturze otoczenia.
To prowadzi do kolejnego pytania: skoro rodzin jest kilka, to po czym rozpoznać, która z nich naprawdę pasuje do projektu?
Na co patrzeć przy doborze i dlaczego same ampery nie wystarczą
Gdy oceniam element do układu zasilania, nie zaczynam od samej wartości prądu. To zbyt mało. Liczy się zestaw parametrów, które razem mówią, czy układ przeżyje pracę ciągłą, start zimny, wzrost temperatury i zakłócenia wynikające z przełączania.
- Napięcie z zapasem - jeśli szyna ma 400 V DC, szukam rozwiązania z wyraźnym marginesem, a nie „na granicy” specyfikacji.
- Straty przewodzenia - w BJT patrzę na zachowanie w obszarze nasycenia, a w MOSFET-ach na rezystancję kanału, bo to ona zamienia się w ciepło.
- Straty przełączania - przy wyższej częstotliwości to one często decydują bardziej niż sam prąd znamionowy.
- Sterowanie bramki lub bazy - ważny jest nie tylko poziom sterowania, ale też szybkość ładowania i rozładowywania pojemności wejściowej.
- Obudowa i odprowadzanie ciepła - ten sam układ może zachowywać się zupełnie inaczej w małej obudowie i w module mocy z dobrym chłodzeniem.
W praktyce największy błąd początkujących polega na tym, że patrzą wyłącznie na liczbę amperów z tabelki. Ja zawsze sprawdzam jeszcze temperaturę złącza, rezystancję termiczną, safe operating area, czyli bezpieczny obszar pracy, oraz to, jak wygląda prowadzenie ścieżek na płytce. Przy szybkich przełączeniach układ ścieżek na płytce bywa równie ważny jak sam element, bo zbyt długie połączenia dokładają pasożytniczą indukcyjność i pogarszają przebiegi.
Jeśli układ ma działać stabilnie, nie wystarczy kupić „mocniejszej” wersji. Trzeba jeszcze dopasować sterowanie, chłodzenie i topologię, a to właśnie odróżnia poprawny projekt od takiego, który tylko przechodzi test na stole.
Co warto zapamiętać, gdy projekt dotyczy zasilania lub fotowoltaiki
Najuczciwszy skrót jest taki: w małej elektronice sygnałowej często wygrywa prostota, a w energetyce wygrywa bilans strat. Tam, gdzie moc jest większa, element półprzewodnikowy przestaje być drobnym detalem, a staje się częścią architektury całego układu. To on decyduje, ile energii zamieni się na użyteczne wyjście, a ile na niepotrzebne ciepło.
Dlatego przy falownikach, ładowarkach, sterownikach silników i przetwornicach PV zaczynam od trzech pytań: jakie jest napięcie, jak często układ przełącza i jak skutecznie da się odprowadzić ciepło. Jeśli odpowiedzi są dobre, reszta projektu zwykle układa się znacznie łatwiej. Jeśli nie są dobre, nawet pozornie mocny element szybko pokaże swoje ograniczenia.
Właśnie dlatego w nowoczesnych układach zasilania liczy się nie tylko sam komponent, ale cały kontekst: sterowanie, topologia, chłodzenie, filtracja i zapas parametrów. Kto patrzy na to całościowo, ten rzadziej poprawia płytkę po pierwszym uruchomieniu i szybciej dochodzi do układu, który działa sprawnie także po długiej pracy.
