Modbus pozostaje jednym z najpraktyczniejszych sposobów wymiany danych między sterownikami, licznikami energii, falownikami i systemami nadrzędnymi. W tym tekście pokazuję, jak działa w praktyce, czym różnią się jego warianty, gdzie sprawdza się najlepiej i na co uważać przy uruchamianiu instalacji. To ważne nie tylko w automatyce przemysłowej, ale też w projektach energetycznych i fotowoltaicznych, gdzie liczy się prosty odczyt danych i pewne sterowanie.
Co warto wiedzieć od razu
- To protokół żądanie-odpowiedź, więc urządzenie nie wysyła danych samo z siebie, tylko reaguje na zapytanie.
- Najczęściej spotkasz RTU po RS-485 oraz TCP po Ethernet, a wybór zależy od topologii i odległości.
- Dane są opisane w rejestrach, zwykle 16-bitowych, a większe wartości składa się z dwóch rejestrów.
- W instalacjach PV i EMS protokół świetnie nadaje się do odczytu mocy, energii, statusów i limitów pracy.
- Najczęstsze błędy to zły adres, niepasujące parametry portu, błędna kolejność bajtów i brak terminacji magistrali.
- W nowych projektach warto myśleć o bezpieczeństwie, bo klasyczny wariant nie szyfruje ruchu ani nie uwierzytelnia urządzeń.

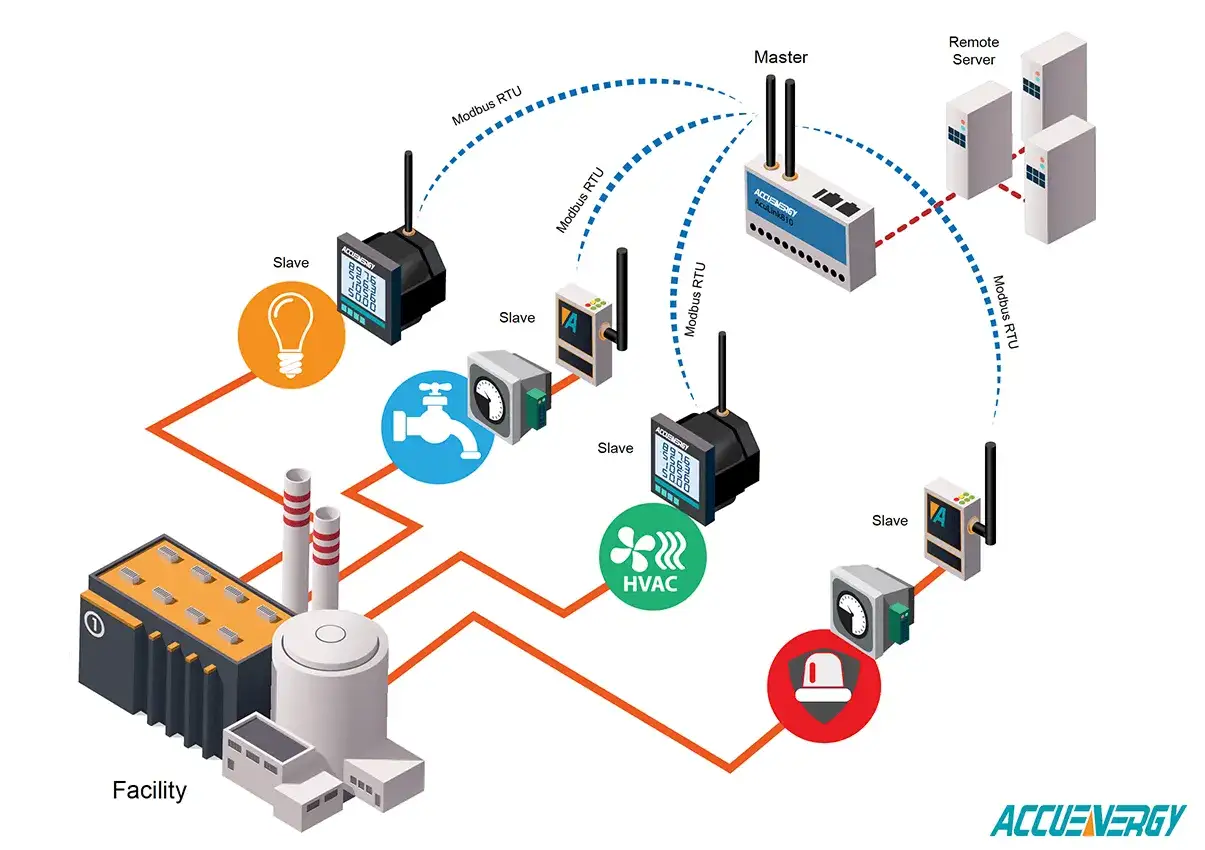

Jak działa komunikacja w sieci
Najprościej ujmując, to warstwa komunikacyjna do odczytu i zapisu danych w urządzeniach przemysłowych. Jedno urządzenie inicjuje zapytanie, drugie odpowiada, a całość opiera się na prostym zestawie funkcji i rejestrów. W starszych materiałach wciąż spotyka się nazwy master/slave, ale dziś sensowniej mówić o modelu client/server, bo lepiej oddaje sposób pracy protokołu.
Ja zwykle zaczynam od mapy rejestrów, nie od kabla. To właśnie tam widać, jakie dane urządzenie wystawia: stany cyfrowe, wartości analogowe, parametry pracy, liczniki energii czy nastawy sterujące. W praktyce kluczowe są cztery grupy danych:
| Zakres danych | Co zwykle zawiera | Typowe funkcje | Co to oznacza w praktyce |
|---|---|---|---|
| 00001–09999 | Wyjścia dyskretne, czyli bity sterujące | 01, 05, 15 | Przełączanie przekaźników, wyjść binarnych i prostych sygnałów sterujących |
| 10001–19999 | Wejścia dyskretne, czyli bity tylko do odczytu | 02 | Odczyt stanów czujników, alarmów i sygnałów obecności |
| 30001–39999 | Rejestry wejściowe 16-bitowe, tylko do odczytu | 04 | Pomiar napięcia, prądu, temperatury, mocy lub innych wartości procesu |
| 40001–49999 | Rejestry podtrzymywane 16-bitowe, do odczytu i zapisu | 03, 06, 16 | Parametry pracy, nastawy, limity, setpointy i dane konfiguracyjne |
Warto pamiętać o jednym praktycznym niuansie: adresy w dokumentacji producenta często zaczynają się od 1, ale biblioteki programistyczne i sterowniki po stronie systemu nadrzędnego nierzadko liczą od zera. To drobna różnica, która potrafi unieruchomić integrację na kilka godzin. Dodatkowo pojedynczy rejestr ma 16 bitów, więc liczby 32-bitowe, liczniki energii czy wartości zmiennoprzecinkowe zwykle składają się z dwóch rejestrów i trzeba jeszcze poprawnie ustalić kolejność słów oraz bajtów. Gdy to rozumiesz, łatwiej dobrać właściwy wariant transmisji, a właśnie o tym jest następna sekcja.
RTU, ASCII i TCP czym różnią się najważniejsze warianty
W praktyce spotkasz trzy odmiany: RTU, ASCII i TCP. Każda korzysta z tego samego modelu danych, ale inaczej pakuje ramki i pracuje na innym medium. Z mojego doświadczenia wynika, że ASCII pojawia się dziś głównie w starszych instalacjach lub w diagnostyce, natomiast RTU i TCP są realnym wyborem w nowych projektach.
| Wariant | Medium | Mocne strony | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|---|
| RTU | RS-485 lub RS-232 | Duża popularność, niewielki narzut, odporność na zakłócenia przy dobrze zrobionej magistrali | Trzeba pilnować adresów, terminacji, polaryzacji i parametrów portu | Jedna hala, jeden obiekt, falowniki, liczniki energii, prosty BMS |
| ASCII | RS-485 lub RS-232 | Łatwiejsze ręczne odczytanie ramek, przydatne w diagnostyce | Wolniejszy i dziś wyraźnie rzadziej stosowany | Serwis starszych urządzeń lub środowiska, gdzie ważniejsza jest czytelność niż wydajność |
| TCP | Ethernet / TCP/IP | Prosta integracja z PLC, SCADA, EMS i siecią zakładową | Brak domyślnego szyfrowania i uwierzytelniania | Rozproszone systemy, monitoring PV, komunikacja przez sieć LAN |
Dla mnie praktyczna zasada jest prosta: jeśli urządzenia stoją blisko siebie i mają tworzyć jedną, odporną magistralę, biorę RTU. Jeśli instalacja ma wejść do sieci zakładowej albo do systemu monitoringu energii, zwykle lepiej wypada TCP, bo łatwiej go spiąć z resztą infrastruktury. W nowych projektach unikam ASCII, chyba że sprzęt wymusza taki wybór albo zależy mi na prostej diagnostyce starego urządzenia. To prowadzi wprost do pytania, gdzie ten protokół daje dziś największy sens.
Gdzie ten protokół daje największy sens
Największą wartość daje tam, gdzie trzeba czytać dużo prostych danych z wielu urządzeń i robić to regularnie. Właśnie dlatego tak dobrze pasuje do automatyki przemysłowej, energetyki rozproszonej i fotowoltaiki. W praktyce widzę cztery obszary, w których sprawdza się szczególnie dobrze:
- Falowniki PV - odczyt mocy chwilowej, napięć, prądów, temperatur, stanów alarmowych i ograniczeń eksportu.
- Liczniki energii - bilans importu i eksportu, autokonsumpcja, szczyty poboru oraz dane do sterowania obciążeniem.
- Magazyny energii - stan naładowania, moc ładowania i rozładowania, limity pracy oraz komunikaty serwisowe.

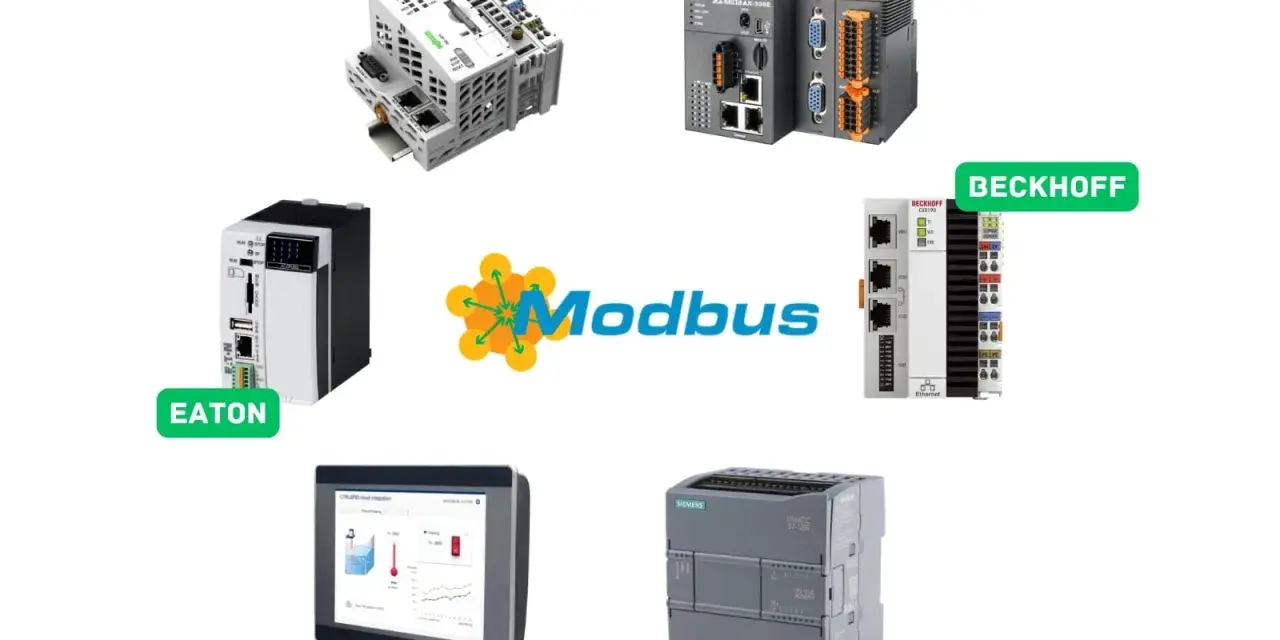

- PLC i BMS - sterowanie wentylacją, pompami, napędami, przekaźnikami i prostymi blokadami logicznymi.
W energetyce rozproszonej często trafia się także profil SunSpec, który porządkuje zestaw danych dla falowników, liczników i innych urządzeń związanych z instalacją. To ważne, bo sam protokół jest prosty, ale interoperacyjność między producentami nie zawsze jest pełna. Dwa urządzenia mogą komunikować się po tym samym protokole, a mimo to używać różnych map rejestrów, skalowania i kolejności bajtów. Właśnie dlatego dobrze zrobiona dokumentacja producenta bywa cenniejsza niż sam opis standardu. Skoro już wiemy, gdzie to działa najlepiej, czas przejść do wdrożenia bez zgadywania.
Jak wdrożyć połączenie bez zgadywania
Najwięcej czasu oszczędza nie sam montaż, tylko spokojne przygotowanie integracji. Ja zwykle przechodzę przez ten sam zestaw kroków, bo pozwala szybko odsiać problemy warstwy fizycznej od błędów w mapie danych.
- Sprawdź, jaki wariant obsługuje urządzenie - RTU, TCP albo oba. Nie zakładaj tego po samym złączu.
- Pobierz mapę rejestrów - bez niej nie odczytasz poprawnie ani jednej wartości. Zapisz też, czy producent podaje adresy jako 40001, czy jako offset od zera.
- Ustal parametry portu - prędkość, parzystość i liczbę bitów stopu. W praktyce często spotyka się 9 600 lub 19 200 bps, ale zawsze trzeba to potwierdzić w instrukcji konkretnego urządzenia.
- Nadaj unikalne adresy - na jednej magistrali nie mogą się dublować. To szczególnie ważne w instalacjach z wieloma licznikami i falownikami.
- Zacznij od odczytu jednego rejestru - najpierw test połączenia, potem skala, potem zapis. W mojej pracy to najbezpieczniejsza kolejność.
- Dopiero na końcu włącz sterowanie - zapisy do rejestrów uruchamiaj po potwierdzeniu, że odczyt działa stabilnie.
Przy RS-485 pilnuję jeszcze trzech rzeczy: terminacji na końcach magistrali, krótkich odgałęzień oraz poprawnej polaryzacji przewodów. W praktyce często wystarcza jeden źle podłączony odcinek albo brak rezystora końcowego, żeby cała linia zaczęła gubić ramki. Jeśli komunikacja ma iść po Ethernet, dochodzi jeszcze porządek w sieci: osobny segment, sensowne reguły dostępu i brak wystawiania portu 502 na świat bez potrzeby. Gdy te podstawy są dopięte, zostaje już głównie eliminowanie błędów, które zwykle pojawiają się przy pierwszym uruchomieniu.
Najczęstsze błędy, które psują uruchomienie
Z mojego doświadczenia najwięcej problemów nie wynika z samego protokołu, tylko z drobnych pomyłek konfiguracyjnych. Poniżej zestawiam błędy, które widzę najczęściej, razem z objawami i pierwszym krokiem diagnostyki:
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brak odpowiedzi z urządzenia | Zły adres, zła prędkość transmisji, niepasująca parzystość albo zamienione przewody A/B | Adres urządzenia, ustawienia portu i ciągłość okablowania |
| Wartości są przesunięte o jeden rejestr | Różnica między adresem dokumentacyjnym a offsetem używanym w bibliotece | Mapę rejestrów i sposób liczenia adresów w oprogramowaniu |
| Dane wyglądają na losowe albo nielogiczne | Zła kolejność bajtów lub słów przy wartościach 32-bitowych | Endianess oraz sposób składania dwóch rejestrów w jedną wartość |
| Po kilku minutach pojawiają się błędy komunikacji | Brak terminacji, złe ekranowanie, zbyt długie odgałęzienia lub zakłócenia od falowników | Topologię magistrali, rezystory końcowe i prowadzenie przewodów |
| Odczyt działa, ale zapis jest blokowany | Rejestr tylko do odczytu albo zły kod funkcji | Czy dany parametr rzeczywiście można modyfikować |
Najbardziej zdradliwe są rejestry 32-bitowe, bo wszystko wygląda poprawnie do momentu, w którym wartość zostanie złożona w złej kolejności. Nagle zamiast sensownego odczytu dostajesz liczbę, która nie ma żadnego związku z rzeczywistością. Dlatego przy pierwszym uruchomieniu testuję nie tylko samą łączność, ale też skalowanie, typ danych i kolejność słów. To prowadzi do ostatniej rzeczy, o której nie warto zapominać, zwłaszcza gdy protokół trafia do sieci IP.
Zanim podłączysz licznik, falownik i sterownik do jednej magistrali
Klasyczny wariant nie szyfruje danych i nie uwierzytelnia urządzeń, więc wrażliwe instalacje trzeba zabezpieczać warstwą sieciową i organizacyjną. W prostych systemach wystarczy wydzielona sieć, ograniczenie dostępu do portów i brak przypadkowych zapisów z poziomu nieuprawnionych stacji roboczych. W bardziej wymagających projektach warto rozważyć też wariant zabezpieczony TLS, ale trzeba pamiętać, że nie każde urządzenie go obsługuje i nie jest to dziś domyślny standard w terenie.
- Dokumentuj mapę rejestrów - bez tego serwis po pół roku zamienia się w zgadywanie.
- Zapisz parametry portu i adresy - to najprostszy sposób na szybką diagnostykę po awarii.
- Testuj po jednym urządzeniu - dopiero potem łącz cały system.
- Sprawdzaj firmware i wersje profili producenta - różnice między seriami urządzeń bywają zaskakująco duże.
- Nie mieszaj warstw - problemy z RS-485 nie znikną od zmiany programu, a błędy w rejestrach nie naprawią się od nowego kabla.
Jeśli buduję nową integrację, zaczynam od mapy rejestrów i jednego urządzenia testowego. To najkrótsza droga do systemu, który daje się utrzymać bez zgadywania przy każdym serwisie.
