Mały element półprzewodnikowy potrafi dziś sterować pracą falownika, regulatora ładowania, czujnika temperatury albo całego mikrokontrolera w urządzeniu domowym. W praktyce to właśnie układ scalony sprawia, że elektronika jest kompaktowa, szybsza i bardziej przewidywalna niż dawniej. W tym tekście wyjaśniam, z czego taki element się składa, jakie są jego główne typy, jak go dobierać do projektu i jakie błędy najczęściej psują nawet dobrze zapowiadający się układ.
To mały element, który łączy wiele funkcji w jednej obudowie
- Na jednym kawałku krzemu można zintegrować tranzystory, rezystory, diody i połączenia, które wcześniej zajmowały wiele osobnych części.
- Obudowa nie jest dodatkiem kosmetycznym, tylko chroni strukturę, odprowadza ciepło i wyprowadza sygnały na zewnątrz.
- Najczęściej spotyka się wersje analogowe, cyfrowe, mieszane, mikrokontrolery oraz układy do zarządzania energią.
- Przy wyborze liczą się napięcie, prąd, temperatura pracy, obudowa, interfejsy i dokumentacja.
- W energetyce i fotowoltaice szczególnie ważne są sprawność, izolacja galwaniczna, odporność termiczna i stabilność działania.

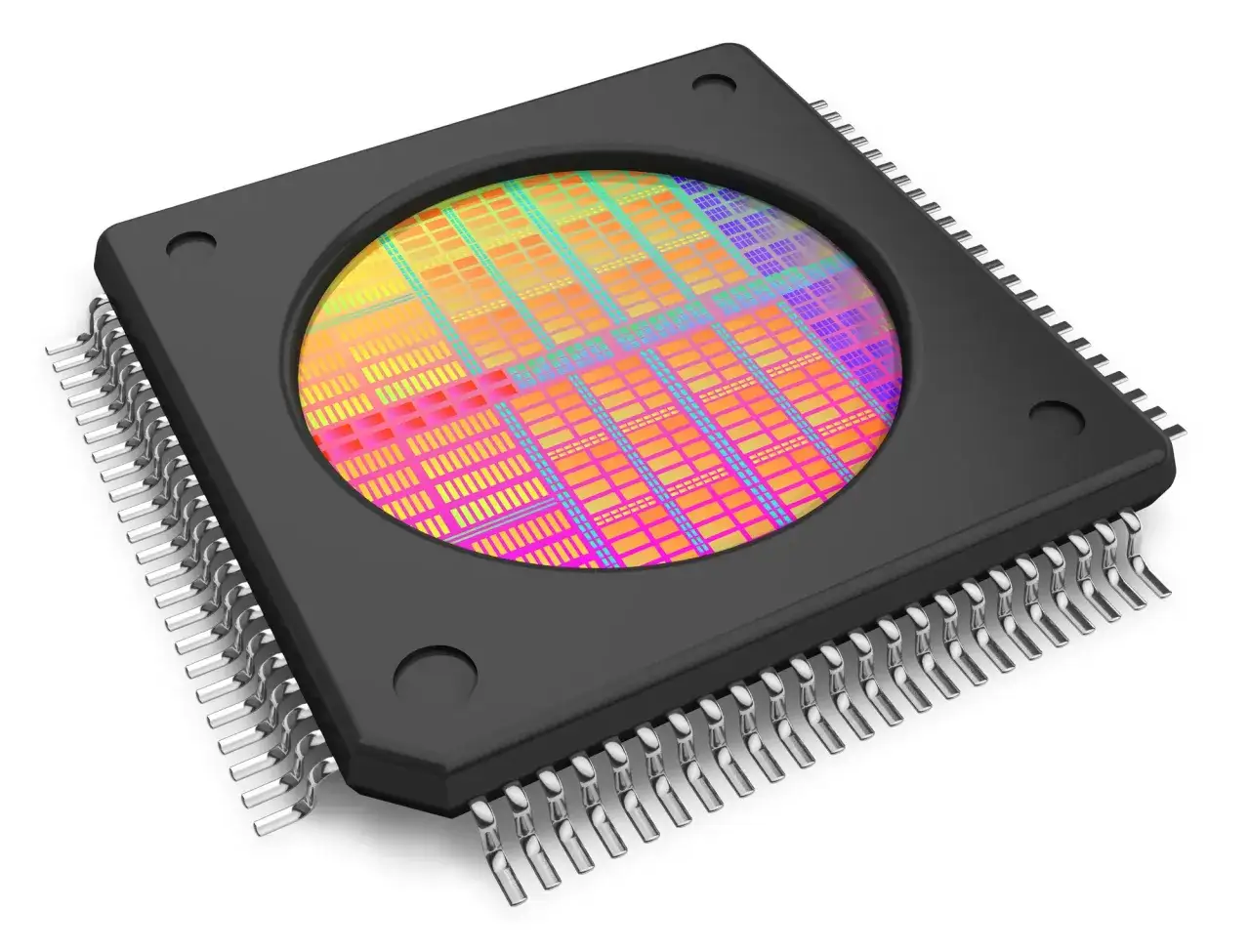

Jak powstaje chip i co znajduje się pod obudową
W środku nie ma magii, tylko bardzo gęsto upakowana inżynieria. Na krzemowym waflu powstaje wiele identycznych struktur, które później są rozcinane na pojedyncze die i zamykane w obudowie. Taka obudowa chroni delikatną strukturę, ułatwia montaż na płytce i pomaga odprowadzić ciepło, a to w elektronice ma znaczenie większe, niż wielu początkujących zakłada.
Sam chip jest zbudowany z bardzo małych elementów czynnych i biernych. Najważniejszy jest tranzystor, bo to z niego powstają bramki logiczne, wzmacniacze i całe bardziej złożone bloki funkcjonalne. Gdy połączy się ich tysiące, miliony albo miliardy, otrzymuje się procesor, pamięć, przetwornik lub sterownik. W praktyce właśnie ta integracja odróżnia nowoczesną elektronikę od starszych konstrukcji składanych z dużej liczby osobnych części.
Z perspektywy projektanta ważne jest jeszcze jedno rozróżnienie: sam krzemowy rdzeń to nie to samo co gotowy element do wlutowania. To, co trafia do sklepu lub na płytkę, jest już zapakowane, przetestowane i opisane parametrami pracy. Dobra dokumentacja obudowy bywa równie ważna jak sama struktura, bo decyduje o tym, czy element da się wykorzystać bez problemów mechanicznych i termicznych. Gdy rozumiem tę warstwę fizyczną, łatwiej mi ocenić, dlaczego jeden chip sprawdza się w małym czujniku, a inny w przetwornicy mocy.
To prowadzi naturalnie do pytania, po co w ogóle tak mocno integrować funkcje zamiast składać wszystko z osobnych części.
Dlaczego integracja wyparła montaż z pojedynczych elementów
Najkrótsza odpowiedź brzmi: bo daje mniej strat, mniej błędów i większą powtarzalność. Kiedy tranzystory, połączenia i reszta logiki znajdują się blisko siebie na jednym podłożu, spada liczba pasożytniczych pojemności i indukcyjności. To poprawia szybkość działania, ogranicza zakłócenia i upraszcza montaż. W elektronice mocy różnica bywa bardzo odczuwalna, bo każda zbędna ścieżka i każdy dodatkowy lut to potencjalne źródło strat oraz awarii.
W praktyce integracja dała też korzyść ekonomiczną. Jedna obudowa z dobrze opisanymi parametrami jest łatwiejsza do produkcji seryjnej niż zestaw kilkudziesięciu oddzielnych elementów, które trzeba dobierać, lutować i testować. Z mojego doświadczenia wynika jednak, że nie jest to rozwiązanie idealne dla wszystkiego. Gdy układ ma pracować przy bardzo dużej mocy, w ekstremalnej temperaturze albo musi być łatwo wymienialny, klasyczne elementy dyskretne nadal mają sens.
- Integracja wygrywa, gdy liczy się mały rozmiar, powtarzalność i niższy koszt montażu seryjnego.
- Rozwiązania dyskretne bywają lepsze w prostych prototypach, układach wysokiej mocy i tam, gdzie potrzebna jest szybka naprawa pojedynczego bloku.
- Największy zysk z integracji widać wtedy, gdy kilka funkcji ma działać razem: pomiar, obróbka sygnału i sterowanie.
Właśnie dlatego nowoczesne układy są z reguły mniejsze, chłodniejsze i bardziej przewidywalne od konstrukcji złożonych z wielu osobnych części. Skoro to już jasne, łatwiej przejść do pytania, jakie typy scalaków spotyka się najczęściej i czym one się od siebie różnią.
Jakie typy scalaków spotyka się najczęściej
W praktyce nie ma jednego „uniwersalnego” elementu. Są układy, które pracują na sygnałach ciągłych, takie które obsługują stany logiczne, oraz takie, które łączą oba światy. Do tego dochodzą specjalizowane bloki do zasilania, sterowania silnikami, komunikacji czy obróbki danych. To właśnie podział funkcjonalny jest najprostszy i najbardziej użyteczny w codziennej pracy.
| Rodzaj | Co robi | Gdzie się przydaje | Kiedy go wybieram |
|---|---|---|---|
| Analogowy | Pracuje na sygnałach ciągłych, wzmacnia, porównuje i filtruje. | Czujniki, audio, pomiary, tor analogowy w aparaturze. | Gdy ważna jest precyzja, niski szum i stabilność sygnału. |
| Cyfrowy | Obsługuje stany 0 i 1, wykonuje logikę oraz przetwarzanie danych. | Procesory, kontrolery, logika sterująca, pamięci. | Gdy liczy się obróbka informacji i decyzje logiczne. |
| Mieszany | Łączy analog i cyfrowy na jednym chipie. | ADC, DAC, układy pomiarowe, interfejsy czujników. | Gdy trzeba mierzyć realny sygnał i od razu go przetwarzać. |
| Mikrokontroler | Ma procesor, pamięć i peryferia w jednej obudowie. | Automatyka, AGD, sterowniki, małe systemy wbudowane. | Gdy urządzenie ma samodzielnie reagować na czujniki i sterować wyjściami. |
| Układ zasilający | Reguluje napięcie, prąd i steruje pracą mocy. | Ładowarki, przetwornice, falowniki, zasilacze. | Gdy priorytetem jest sprawność, bezpieczeństwo i kontrola energii. |
| FPGA lub ASIC | Oferuje programowalną albo specjalizowaną logikę. | Prototypy, telekomunikacja, zaawansowane systemy przemysłowe. | Gdy potrzebna jest elastyczność albo bardzo wysoka wydajność dla jednego zadania. |
W projektach związanych z energią i fotowoltaiką najczęściej spotykam układy mieszane, mikrokontrolery oraz elementy do zarządzania mocą. To one łączą pomiar, obliczenia i bezpieczne przełączanie energii. Sama kategoria jednak nie wystarczy, bo o sukcesie projektu decydują też konkretne parametry pracy.
Właśnie dlatego kolejnym krokiem jest już nie pytanie „co to za rodzaj?”, tylko „czy ten konkretny element wytrzyma warunki mojego układu?”.
Na co patrzę, gdy dobieram element do projektu
Najczęstszy błąd początkujących polega na patrzeniu tylko na nazwę i obudowę. Ja zaczynam od kilku prostych pytań: jakie jest napięcie zasilania, jaki prąd popłynie, ile ciepła trzeba odprowadzić, jak szybki jest sygnał i czy potrzebna jest izolacja. To zwykle wystarcza, żeby zawęzić wybór do sensownych kandydatów.
| Parametr | Po co go sprawdzam | Praktyczna wskazówka |
|---|---|---|
| Napięcie i prąd | Decydują, czy element pracuje bez przeciążenia. | Nie projektuję „na styk”; zostawiam zwykle wyraźny zapas, często rzędu 20-30%. |
| Temperatura i termika | Wysoka temperatura skraca życie i pogarsza stabilność. | Sprawdzam zakres pracy, sposób chłodzenia i to, jak obudowa oddaje ciepło do PCB. |
| Interfejsy | Muszą pasować do reszty elektroniki bez dodatkowych obejść. | Weryfikuję SPI, I2C, UART, CAN, ADC, DAC albo izolację, jeśli jest potrzebna. |
| Dokładność i szybkość | W pomiarach i sterowaniu mają bezpośredni wpływ na jakość działania. | Do czujników wybieram inne parametry niż do falownika lub przetwornicy impulsowej. |
| Obudowa i wyprowadzenia | Wpływają na montaż, serwis i odprowadzanie ciepła. | Sprawdzam raster, dostępność pola termicznego i wygodę lutowania. |
| Dostępność dokumentacji | Bez niej uruchomienie trwa dłużej i kończy się większą liczbą prób. | Szukam not katalogowych, aplikacyjnych przykładów i sprawdzonych schematów referencyjnych. |
Jeśli projekt dotyczy systemu PV, dorzucam jeszcze odporność na przepięcia, izolację galwaniczną i zachowanie przy dużych zakłóceniach. W falownikach i ładowarkach napięcia potrafią iść w setki woltów, a w większych instalacjach także wyżej, więc margines bezpieczeństwa nie jest dodatkiem, tylko warunkiem sensownej konstrukcji. Gdy już wiem, co wybrać, zostaje ostatni etap: uniknąć błędów montażowych, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy przy projektowaniu i montażu
W praktyce wiele awarii nie wynika z samego chipu, tylko z płytki, zasilania albo termiki. Poniżej są błędy, które widzę najczęściej i które naprawdę robią różnicę już przy pierwszym uruchomieniu.
- Brak lokalnego odsprzęgania zasilania - jeśli przy pinach zasilania nie ma małego kondensatora, układ potrafi wariować przy każdym skoku obciążenia. Bardzo często punktem startowym jest 100 nF blisko pinu oraz dodatkowy kondensator 1-10 µF lokalnie.
- Złe prowadzenie masy i długie ścieżki sygnałowe - gdy prądy wracają niekontrolowaną drogą, rośnie szum i pojawiają się trudne do wytłumaczenia błędy pomiaru.
- Ignorowanie termiki - scalak w małej obudowie może działać poprawnie tylko wtedy, gdy PCB odbiera od niego ciepło. W układach mocy pole termiczne i grubość miedzi są równie ważne jak sam element.
- Praca bez marginesu bezpieczeństwa - element, który formalnie mieści się w parametrach, ale stale pracuje na granicy, szybciej się starzeje i jest bardziej wrażliwy na temperaturę oraz przepięcia.
- Pomijanie ochrony ESD i przepięć - wystarczy jeden niechroniony port, długi kabel albo kontakt z otoczeniem o dużej energii, żeby uszkodzić delikatną strukturę wejściową.
Najgorsze w tych błędach jest to, że często nie ujawniają się od razu. Układ działa na stole, a potem psuje się po godzinie pracy albo dopiero po podłączeniu do dłuższego przewodu. Dlatego zawsze powtarzam: dobry projekt zaczyna się od elektryki, ale kończy na porządnym PCB i świadomym prowadzeniu ciepła. To szczególnie ważne w energetyce, gdzie obciążenia są większe, a tolerancja na niedoróbki mniejsza.
Gdy rozumiem te pułapki, łatwiej widzę też, dlaczego w systemach fotowoltaicznych nie wygrywa ten element, który jest „najbardziej zaawansowany”, tylko ten, który najlepiej pasuje do warunków pracy.
Dlaczego w systemach PV i magazynowania energii liczy się kontrola, a nie sama moc
W instalacjach fotowoltaicznych scalaki robią za mózg i za nerwowy układ całego systemu. To one mierzą napięcia i prądy, prowadzą algorytm MPPT, sterują przetwornicą, nadzorują ładowanie akumulatora i pilnują zabezpieczeń. W falowniku, regulatorze ładowania czy optymalizatorze mocy nie chodzi więc o samą obecność elektroniki, ale o to, czy cały tor pracuje stabilnie przy zmiennym nasłonecznieniu, temperaturze i obciążeniu.
W praktyce w takich urządzeniach najczęściej spotyka się mikrokontrolery, przetworniki pomiarowe, izolowane sterowniki bramek, układy zarządzania energią oraz bloki komunikacyjne. W systemach PV bardzo szybko wychodzi na jaw, że sprawność i bezpieczeństwo są ważniejsze niż „ładne” parametry katalogowe. Dobrze dobrany element potrafi ograniczyć straty, poprawić chłodzenie i uprościć diagnostykę całej instalacji.
- W regulatorze ładowania ważne są dokładny pomiar i sprawne zarządzanie energią z panelu.
- W falowniku liczą się izolacja, odporność na zakłócenia i kontrola elementów mocy.
- W magazynie energii kluczowe są monitoring ogniw, balansowanie i zabezpieczenia termiczne.
Jeśli miałbym wskazać trzy rzeczy, na które patrzę najpierw w takich zastosowaniach, byłyby to: margines termiczny, jakość izolacji i kompletność dokumentacji. Cena ma znaczenie, ale w elektronice energetycznej zbyt tania decyzja zwykle wraca jako kosztowny problem przy uruchomieniu albo w serwisie. To właśnie tutaj najlepiej widać, że dobrze dobrany chip nie jest detalem, tylko warunkiem sprawnego działania całego systemu.
