Napięcie akumulatora to najszybsza wskazówka, czy magazyn energii pracuje normalnie, jest tylko częściowo doładowany, czy zaczyna już tracić formę. W praktyce nie wystarczy sam odczyt z miernika: trzeba wiedzieć, kiedy go wykonać, jak odczytać wynik dla różnych chemii i jak odróżnić spadek pod obciążeniem od rzeczywistego problemu. W tym artykule pokazuję to bez zbędnej teorii, ale z liczbami, które naprawdę pomagają w elektronice i instalacjach fotowoltaicznych.
To są liczby, od których warto zacząć ocenę akumulatora
- Dla klasycznego 12 V akumulatora ołowiowego pełne napięcie spoczynkowe to zwykle 12,6-12,8 V, a 12,2 V oznacza już wyraźne rozładowanie.
- W ładowaniu ołowiowym najczęściej spotyka się około 14,2-14,7 V w fazie ładowania zasadniczego i 13,5-13,8 V na podtrzymaniu.
- Akumulator LiFePO4 ma wyższe napięcie spoczynkowe i znacznie płytszą charakterystykę, więc sam woltomierz mówi o nim mniej niż w przypadku ołowiowego.
- Pomiar trzeba wykonywać po ustabilizowaniu się baterii, najlepiej bez świeżego ładowania i bez dużego obciążenia.
- Jeśli napięcie na regulatorze jest poprawne, a przy akumulatorze już nie, pierwszym podejrzanym są przewody, złącza i spadki napięcia na trasie ładowania.
Co naprawdę oznacza napięcie na zaciskach
W uproszczeniu jest to różnica potencjałów między biegunem dodatnim i ujemnym. Sam parametr nie pokazuje jednak wprost, ile energii jeszcze zostało w środku. Dwa akumulatory mogą mieć podobne napięcie spoczynkowe, a zupełnie inny stan zdrowia: jeden będzie po prostu częściowo rozładowany, drugi już z siarczanowaniem, wzrostem oporu wewnętrznego albo uszkodzonym ogniwem.
Dlatego ja zawsze rozróżniam trzy rzeczy: napięcie, pojemność i kondycję. Napięcie mówi, jaki jest aktualny stan elektryczny na zaciskach. Pojemność opisuje, ile energii akumulator może oddać. Kondycja mówi, czy potrafi to zrobić bez dużego spadku pod obciążeniem. To ważne zwłaszcza w systemach 12 V, bo nawet niewielki spadek napięcia robi różnicę dla przetwornicy, falownika czy ładowarki DC-DC.
Właśnie dlatego ten sam odczyt może oznaczać coś zupełnie innego, jeśli sprawdzasz go na postoju, w trakcie ładowania albo podczas pracy lodówki, pompki czy falownika. Żeby taki wynik miał sens, trzeba go zmierzyć we właściwy sposób.

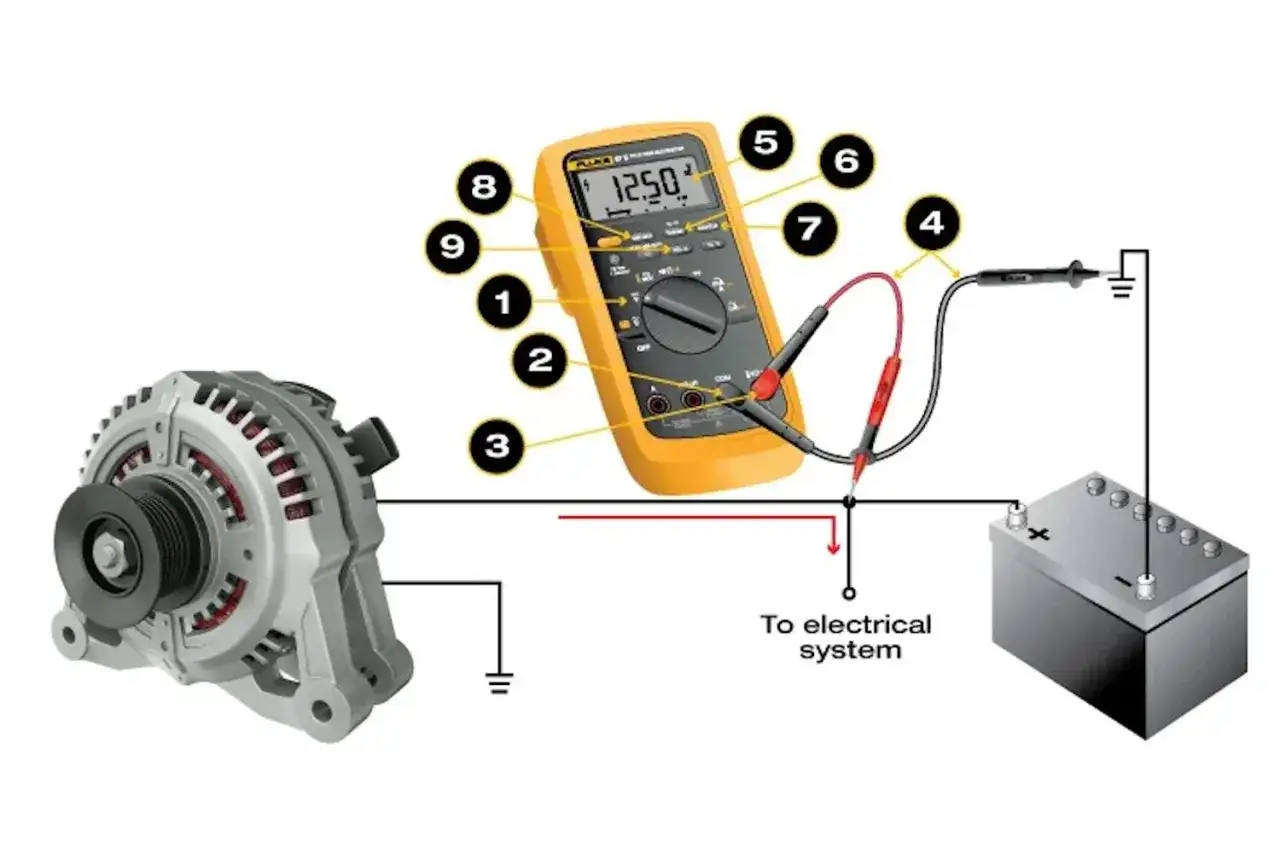

Jak zmierzyć go multimetrem bez błędów
Najpierw odłącz ładowanie albo poczekaj, aż przestanie pracować regulator czy prostownik. Jeśli akumulator właśnie był ładowany, dobrze jest odczekać co najmniej 15 do 30 minut, a przy ocenie stanu spoczynkowego nawet 2-4 godziny. Po świeżym ładowaniu na powierzchni płyt potrafi zostać tzw. ładunek powierzchniowy, który zawyża wynik i potrafi zmylić nawet doświadczoną osobę.
- Ustaw multimetr na pomiar napięcia stałego, zwykle w zakresie 20 V.
- Czerwoną sondę przyłóż do plusa, czarną do minusa.
- Odczytaj wynik bez odrywania sond i bez poruszania klemami.
- Jeśli miernik pokazuje wartość skaczącą, sprawdź jakość styku i stan zacisków.
- Powtórz pomiar po kilku minutach, gdy układ się ustabilizuje, jeśli wynik jest blisko granicy.
Ja zwracam też uwagę na sam punkt pomiaru. Odczyt na klemie, która jest zaśniedziała albo luźna, bywa niższy niż realne napięcie ogniwa. W praktyce różnica rzędu 0,1-0,2 V już potrafi zamazać obraz, zwłaszcza przy akumulatorach 12 V. Jeśli testujesz instalację fotowoltaiczną albo kampera, warto porównać napięcie bezpośrednio na biegunach z odczytem przy regulatorze. To często natychmiast pokazuje, gdzie ginie energia.
Gdy sam odczyt jest już wiarygodny, można przejść do tego, co konkretnie oznaczają poszczególne wartości.

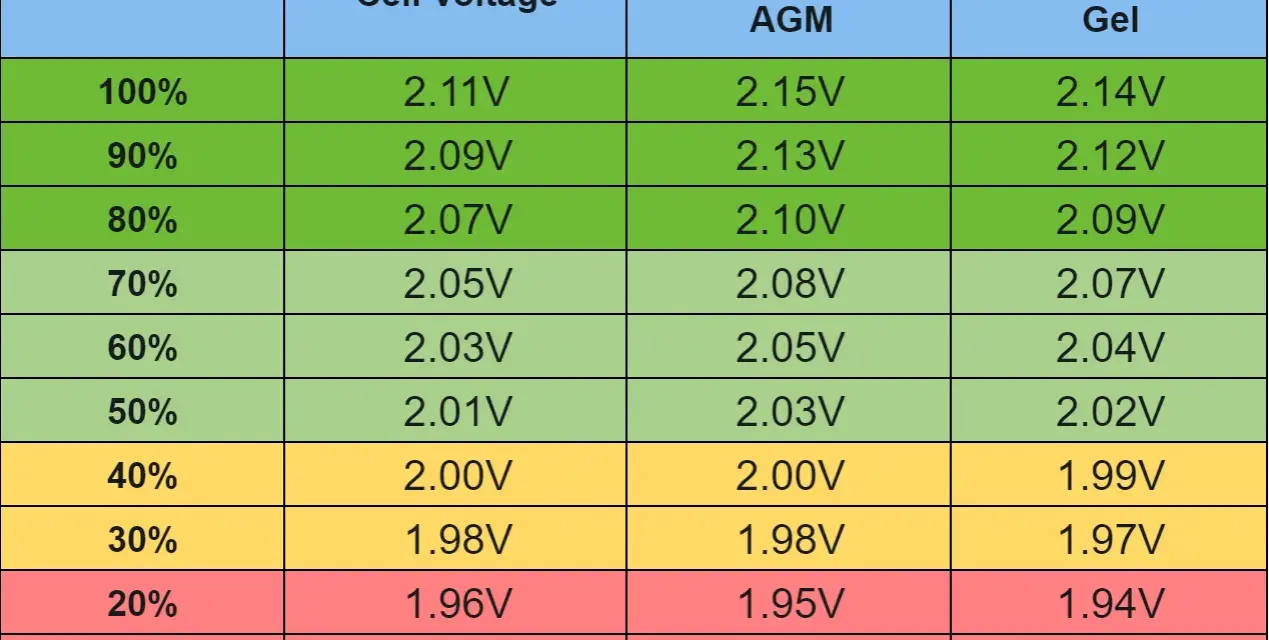

Jakie wartości są typowe dla popularnych chemii
Tu najłatwiej o pomyłkę, bo 12 V nie zawsze znaczy to samo. Ołów, AGM, żel i LiFePO4 mają inne krzywe rozładowania, więc porównywanie ich jednym wzorcem prowadzi do fałszywych wniosków.
| Stan | Akumulator kwasowo-ołowiowy 12 V | LiFePO4 12 V | Co to zwykle oznacza |
|---|---|---|---|
| Pełny spoczynek | 12,6-12,8 V | 13,2-13,4 V | Akumulator jest blisko pełnego naładowania |
| Około połowy | 12,2-12,3 V | 12,8-13,1 V | W ołowiowym to moment, żeby myśleć o doładowaniu |
| Niski poziom | 12,0 V i mniej | około 12,0 V lub mniej | Ryzyko głębokiego rozładowania albo zadziałania BMS |
| Po ładowaniu | 13,5-13,8 V float, 14,2-14,7 V absorpcja | zwykle 14,2-14,6 V, często bez klasycznego floatu | Zależy od ładowarki i zaleceń producenta |
Warto zapamiętać jedną praktyczną rzecz: w LiFePO4 napięcie jest dużo bardziej płaskie, więc różnica między 13,3 V a 13,0 V nie mówi tyle, ile ta sama różnica w akumulatorze ołowiowym. W instalacji 24 V wartości zwykle mnoży się przez dwa, a w 48 V przez cztery. To prosta zasada, ale ratuje przed złym odczytem w większych systemach energii.
W LiFePO4 same wolty są mniej miarodajne niż w ołowiowym, bo krzywa rozładowania jest płaska niemal do końca. Dlatego w systemach z bateriami litowymi lepiej traktować napięcie jako wskazówkę, a nie pełną diagnozę. Sam spoczynkowy odczyt to jeszcze nie wszystko, bo napięcie spada także wtedy, gdy problem leży gdzie indziej niż w samym akumulatorze.
Dlaczego odczyt spada szybciej niż powinien
Najczęstszy powód jest banalny: obciążenie. Silny pobór prądu chwilowo zaniża napięcie i to jest normalne. Rozrusznik, falownik, pompa czy kompresor potrafią ściągnąć wynik wyraźnie w dół, a po odłączeniu obciążenia napięcie wraca. Jeśli wraca szybko, akumulator nie musi być zużyty. Jeśli nie wraca albo wraca tylko częściowo, zaczyna się problem.
- Temperatura - zimny akumulator ma wyższy opór wewnętrzny i pokazuje niższe napięcie pod obciążeniem, a w przypadku ołowiowego wymaga też nieco wyższego napięcia ładowania.
- Starzenie - wraz z wiekiem rośnie opór wewnętrzny, czyli to, co ogranicza prąd i powoduje większy spadek napięcia przy tym samym obciążeniu.
- Sulfatacja - przy długim trzymaniu w niedoładowaniu płyty ołowiowe tracą zdolność do przyjmowania energii.
- Straty na kablach - cienki przewód, luźna klema albo zaśniedziałe złącze potrafią zjeść kilka dziesiątych wolta.
- Niedoładowanie w fotowoltaice - jeśli regulator zbyt wcześnie kończy ładowanie, napięcie pozornie wygląda dobrze, ale bateria realnie nie dochodzi do pełna.
W 12 V instalacji spadek 0,2-0,3 V na samym połączeniu bywa już zauważalny, a 0,5 V to często sygnał, że trzeba sprawdzić przekrój przewodów albo stan styków. W praktyce dobrze jest patrzeć na różnicę między napięciem przy ładowarce a napięciem na samym akumulatorze. Jeśli masz 14,4 V na wyjściu kontrolera, a na biegunach baterii tylko 13,9 V, gdzieś po drodze ginie około 0,5 V. To w systemie niskonapięciowym nie jest drobiazg.
Żeby ustawić ładowanie sensownie, trzeba więc znać nie tylko poziom napięcia, ale też jego rolę w całym cyklu ładowania.
Jakie napięcia ustawia się przy ładowaniu z sieci i z PV
Tu najważniejsze jest rozróżnienie między fazą ładowania zasadniczego a podtrzymaniem. W praktyce ładowarka albo regulator nie powinny bez końca pchać takiego samego napięcia, bo inaczej akumulator zaczyna się grzać, gazować albo przyspiesza jego zużycie. W systemach fotowoltaicznych, kamperach i zasilaniu awaryjnym to jeden z najczęstszych błędów konfiguracji.
| Tryb | Ołowiowy, AGM, GEL | LiFePO4 | Uwagi praktyczne |
|---|---|---|---|
| Ładowanie zasadnicze | 14,2-14,7 V | 14,0-14,6 V | Dokładna wartość zależy od producenta i temperatury |
| Podtrzymanie | 13,5-13,8 V | często wyłączone albo około 13,4-13,6 V | Ma utrzymać stan, nie przepychać ciągle energii |
| Wyrównywanie | około 15,2-15,8 V | zwykle nie stosuje się | Tylko jeśli producent dopuszcza i masz kontrolę nad procesem |
W klasycznych akumulatorach ołowiowych ważne są także temperatura i czas absorpcji. W chłodzie ładowanie zwykle wymaga nieco wyższego napięcia, a w cieple niższego. To nie jest detal. Przy większym banku bateryjnym nawet niewielki błąd w ustawieniach może przez miesiące obniżać pojemność albo skracać żywotność. Dla klasycznego 12 V ołowiowego oznacza to w przybliżeniu około 18 mV na każdy stopień Celsjusza dla całego pakietu, więc różnice temperatury naprawdę mają znaczenie.
W LiFePO4 sytuacja wygląda inaczej: napięcie końcowe bywa niższe niż absolutne maksimum, bo łagodniejsze ustawienie często daje lepszy kompromis między pełnym naładowaniem a trwałością. Kiedy ładowarka jest dobrze skonfigurowana, a mimo to wynik nadal wygląda podejrzanie, zwykle problem leży już w codziennym użytkowaniu.
Jak nie skracać jego życia przez zły odczyt
Ja w praktyce zaczynam od prostego schematu: najpierw pomiar spoczynkowy, potem pomiar pod obciążeniem, a na końcu porównanie z napięciem ładowania. To zwykle wystarcza, żeby oddzielić zużytą baterię od problemu z przewodami albo ustawieniami regulatora. Właśnie dlatego sam woltomierz jest dobrym początkiem, ale słabym jedynym sędzią.
- Nie oceniaj akumulatora od razu po odłączeniu ładowarki.
- Nie ignoruj temperatury, bo zimno i upał zmieniają odczyty oraz wymagane napięcie ładowania.
- Nie opieraj diagnozy wyłącznie na jednym pomiarze, jeśli wynik jest blisko granicy.
- Nie akceptuj dużych spadków na kablach, bo w niskonapięciowych instalacjach 12 V każdy ułamek wolta ma znaczenie.
- Nie trzymaj akumulatora ołowiowego długo w stanie głębokiego rozładowania, bo wtedy bardzo szybko rośnie ryzyko trwałych strat pojemności.
Jeśli chcesz wyciągnąć z pomiaru naprawdę użyteczny wniosek, porównuj zawsze te same warunki: podobna temperatura, podobne obciążenie i ten sam punkt pomiaru. Tylko wtedy napięcie mówi coś sensownego o stanie baterii, a nie o chwili, w której akurat otworzyłeś obudowę.
Kiedy jedna liczba już nie wystarcza
Przy granicznych wynikach warto dołożyć prosty test obciążeniowy albo sprawdzić opór wewnętrzny. To dużo lepiej pokazuje, czy akumulator rzeczywiście traci sprawność, czy tylko chwilowo spada pod większym poborem. W systemach solarnych dobrze działa też monitor z bocznikiem, czyli czujnikiem prądu wpiętym w tor ujemny, bo wtedy widzisz nie tylko napięcie, ale i prąd, bilans ładowania oraz to, czy bateria naprawdę doładowuje się do końca.
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: napięcie jest pierwszym sygnałem, ale decyzję o sprawności podejmuj dopiero po połączeniu go z obciążeniem, temperaturą i historią ładowania. Dzięki temu nie wymieniasz dobrego akumulatora tylko dlatego, że miernik pokazał zły moment. To oszczędza pieniądze, a w instalacjach fotowoltaicznych często też sporo czasu na szukanie problemu w niewłaściwym miejscu.
