W elektronice histereza jest jednym z najprostszych sposobów, by układ przestał nerwowo przełączać się na granicy progu. Zamiast jednego punktu pojawiają się dwa: wyższy przy narastaniu sygnału i niższy przy opadaniu. W tym tekście pokazuję, jak ten mechanizm działa, gdzie naprawdę się przydaje i jak dobrać go tak, żeby stabilizował sygnał, a nie zabierał czułości.
Najważniejsze informacje o zjawisku, które stabilizuje przełączanie układów
- W praktyce chodzi o dwa różne progi przełączania, a nie o jeden wspólny punkt.
- Mechanizm ogranicza drgania wyjścia, fałszywe impulsy i wielokrotne przełączenia przy szumie.
- Najczęściej wykorzystuje się go w komparatorach, przerzutnikach Schmitta, przyciskach, czujnikach i układach zabezpieczeń.
- Typowe wewnętrzne okno ma rząd kilku mV, a w prostych aplikacjach spotyka się też szersze zakresy, np. 0,4 V.
- Za szerokie okno zmniejsza czułość, a zbyt wąskie nie odfiltruje zakłóceń.

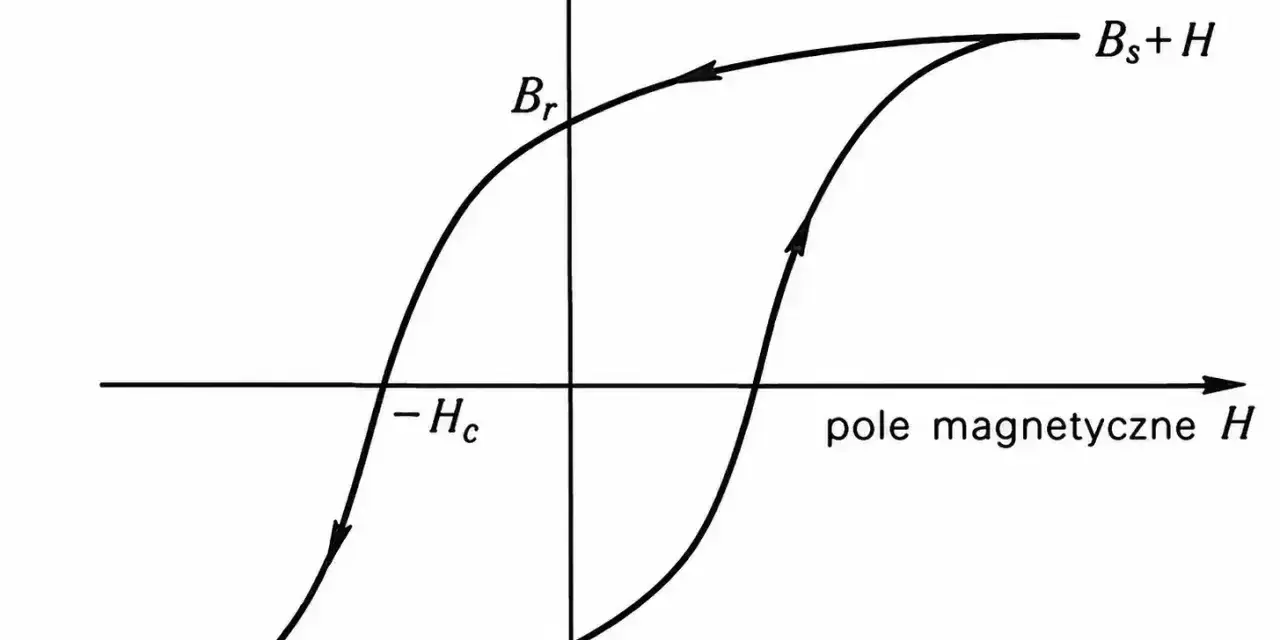

Czym jest zależność od historii układu
Najprościej ujmując, układ z takim mechanizmem nie reaguje wyłącznie na aktualną wartość sygnału. Liczy się także to, z której strony sygnał dochodzi do progu. Jeśli napięcie rośnie, decyzja zapada w innym punkcie niż wtedy, gdy napięcie opada.
To właśnie odróżnia stabilny układ od układu, który „poluje” na granicy. W realnej elektronice sygnał rzadko jest idealnie czysty: pojawia się szum, przesunięcie poziomu odniesienia, odbicia od styków albo zakłócenia z przetwornicy. Gdyby porównywać tylko jeden próg, wyjście potrafiłoby zmieniać stan kilka razy pod rząd. W układach prostych to irytuje, a w układach sterujących może już wywołać niepotrzebne załączanie przekaźnika, wentylatora albo alarmu.
Ja traktuję to jako element pamięci układu. Nie chodzi o „inteligencję”, tylko o praktyczny kompromis: trochę mniej czułości w zamian za dużo większą przewidywalność. Z tego właśnie wynika sens całego mechanizmu, a naturalnym kolejnym pytaniem jest to, gdzie w elektronice widać go najczęściej.
Gdzie w elektronice spotyka się to najczęściej
Najczęściej trafiam na ten mechanizm tam, gdzie sygnał zmienia się wolno albo przy granicy występują zakłócenia. W takich miejscach bez dodatkowego marginesu pojawiają się krótkie, niechciane przełączenia. Poniżej zestawiam kilka typowych przykładów.
| Zastosowanie | Co psuje pracę bez dwóch progów | Co daje stabilniejsze przełączanie |
|---|---|---|
| Komparator temperatury | Alarm „miga” przy granicznej wartości | Jeden czytelny sygnał przekroczenia progu |
| Przycisk mechaniczny | Drgania styków tworzą serię fałszywych impulsów | Czysty stan wejścia mimo krótkiego odbicia |
| Czujnik na długim przewodzie | Szum i zakłócenia wywołują „klikanie” wyjścia | Odporność na przypadkowe przekroczenia granicy |
| Sterowanie przekaźnikiem lub wentylatorem | Element wykonawczy włącza się i wyłącza zbyt często | Stabilne decyzje zamiast nerwowego przełączania |
| Układy w energetyce i fotowoltaice | Wahania napięcia przy granicy ochrony lub startu | Pewne odcięcie, załączenie lub powrót do pracy |
W notach aplikacyjnych Texas Instruments i STMicroelectronics widać to bardzo wyraźnie: gdy sygnał jest wolny albo zaszumiony, komparator bez odpowiedniego marginesu może przełączać się wielokrotnie. W systemach energetycznych to szczególnie ważne, bo lepiej odciąć układ raz i pewnie niż kilka razy z rzędu w pobliżu tej samej granicy.
To prowadzi do pytania, jak dokładnie działa układ, który taki problem rozwiązuje, i skąd bierze się jego odporność na zakłócenia.
Jak działa przerzutnik Schmitta i dlaczego usuwa drgania sygnału
Mechanizm opiera się na dodatnim sprzężeniu zwrotnym. Część wyjścia wraca na wejście tak, że pomaga utrzymać już podjętą decyzję. Gdy sygnał rośnie, układ przełącza się dopiero po przekroczeniu górnego progu. Gdy sygnał maleje, wraca dopiero po zejściu poniżej dolnego. Między nimi powstaje okno, w którym drobne wahania nie zmieniają stanu wyjścia.
Texas Instruments pokazuje prosty przykład z progami 2,3 V i 2,7 V. To oznacza okno 0,4 V, które skutecznie ignoruje drobny szum wokół granicy. Ta sama zasada działa też przy mniejszych wartościach: ST podaje, że w wielu komparatorach wbudowane okno ma zwykle rząd kilku mV, a Analog Devices zwraca uwagę, że gdy to nie wystarcza, można dodać zewnętrzne dodatnie sprzężenie zwrotne i zwiększyć odporność na zakłócenia.| Cecha | Bez okna przełączania | Z oknem przełączania |
|---|---|---|
| Liczba progów | Jeden wspólny próg | Osobny próg dla narastania i opadania |
| Reakcja na szum | Wiele przełączeń przy granicy | Zwykle jeden czysty skok |
| Stabilność wyjścia | Wrażliwe na drgania i odbicia | Znacznie mniejsza podatność na „klikanie” |
| Czułość | Wysoka, ale nieprzewidywalna | Trochę niższa, za to pewniejsza |
W praktyce ta różnica decyduje o tym, czy układ zachowuje się profesjonalnie, czy tylko „prawie działa”. Następny krok to dobór szerokości tego okna, bo tu bardzo łatwo przesadzić w obie strony.
Jak dobrać szerokość okna przełączania
Tu nie ma jednego uniwersalnego przepisu. Zbyt małe okno nie odfiltruje zakłóceń, a zbyt duże opóźni reakcję i zmniejszy czułość. Ja zaczynam od pomiaru szumu na wejściu, a dopiero potem decyduję, jak szeroki margines zostawić.
- Zmierz zakłócenia w najgorszym przypadku, nie tylko w laboratorium przy spokojnym zasilaniu.
- Ustal dynamikę sygnału, bo wolno narastające napięcie jest bardziej podatne na „szarpanie” progu niż szybkie zbocze.
- Dodaj zapas ponad poziom szumu, ale nie rób z okna zbędnie szerokiej strefy martwej.
- Uwzględnij tolerancję elementów, offset komparatora i dryft temperatury, bo realny układ nie trzyma idealnych wartości z kalkulatora.
- Sprawdź zachowanie po montażu, najlepiej z zakłóceniami zbliżonymi do tych, które wystąpią w docelowym środowisku.
Jeśli zakłócenia mają rząd kilku mV, wbudowany margines może wystarczyć. Jeśli jednak na wejściu pojawiają się dziesiątki mV, samo „małe” okno bywa za słabe i wtedy trzeba je zwiększyć albo poprawić filtrację i prowadzenie masy. W torach baterii, ładowarek i instalacji PV często wybiera się stabilność kosztem odrobiny czułości, bo ważniejsze jest pewne odcięcie niż reakcja na każdy mikrospadek.
To jednak nie znaczy, że każda trudność zniknie po dodaniu okna. Są błędy, które powtarzają się wyjątkowo często i właśnie one najczęściej psują efekt.
Najczęstsze błędy przy projektowaniu wejść i komparatorów
Największy błąd, jaki widzę, to próba naprawienia słabego wejścia samą zmianą progu. Jeśli przewód zbiera zakłócenia, masa jest źle poprowadzona albo impedancja wejściowa jest zbyt wysoka, nawet sensownie dobrane okno nie rozwiąże problemu do końca. ST zwraca uwagę, że przy wolnych sygnałach i wysokiej impedancji mogą pojawić się niepożądane oscylacje, więc źródło problemu warto usunąć u podstaw.
- Za wąskie okno przy realnym szumie z przetwornicy, silnika lub przekaźnika.
- Za szerokie okno w precyzyjnym pomiarze, gdy układ powinien reagować szybciej i bliżej progu.
- Traktowanie wzmacniacza operacyjnego jak komparatora bez sprawdzenia, czy zachowa się stabilnie w takim trybie.
- Ignorowanie tolerancji rezystorów, offsetu wejściowego i zmian temperatury.
- Liczenie na okno przełączania jako zamiennik filtracji, zamiast połączyć oba rozwiązania tam, gdzie to potrzebne.
W dobrze zaprojektowanym układzie próg, filtracja i prowadzenie sygnału pracują razem. Gdy zadbasz tylko o jeden z tych elementów, efekt zwykle jest połowiczny. To właśnie dlatego w projektach energetycznych i automatyce stabilność bierze się z kilku drobnych decyzji, a nie z jednego magicznego rezystora.
Dlaczego ten mechanizm szczególnie pomaga w automatyce energetycznej
W systemach związanych z energią widzę ten mechanizm wyjątkowo często. Przy progach odłączenia akumulatora, sterowaniu przekaźnikiem, kontroli temperatury radiatora falownika czy sygnalizacji stanów pracy ważniejsze jest pewne przełączenie niż reakcja co do mikrosekundy. Jeżeli układ ma odciąć zasilanie, włączyć chłodzenie albo wysłać alarm, musi zrobić to raz i bez wahania.
W praktyce polecam myśleć o trzech rzeczach naraz:
- czy sygnał jest czysty, czy płynie przez środowisko pełne zakłóceń,
- czy ważniejsza jest precyzja, czy odporność na fałszywe przełączenia,
- czy układ ma działać w laboratorium, czy w realnej instalacji z długimi przewodami, przetwornicą i zmiennym obciążeniem.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw uspokój sygnał, potem ustaw próg. Wtedy układ nie walczy z własnym wejściem, tylko zachowuje się przewidywalnie, a to w elektronice użytkowej i energetycznej robi największą różnicę.
