W elektronice sprzężenie zwrotne decyduje o tym, czy układ działa pewnie, stabilnie i przewidywalnie. Wzmacniacze, przetwornice, regulatory ładowania i falowniki PV korzystają z niego na różne sposoby, ale cel jest wspólny: utrzymać parametry w ryzach mimo zmian obciążenia, temperatury i zakłóceń. W tym artykule pokazuję, jak to działa, gdzie daje największą korzyść, kiedy pomaga, a kiedy staje się źródłem problemów.
Najkrótsza wersja dla zabieganych
- Pętla zwrotna porównuje sygnał zadany z tym, co faktycznie wyszło z układu, i koryguje błąd.
- Najczęściej używa się wersji ujemnej, bo stabilizuje wzmocnienie, ogranicza zniekształcenia i poprawia odporność na zakłócenia.
- Dodatnia pętla nie jest błędem sama w sobie, ale służy raczej do przełączania, histerezy, generatorów i przerzutników.
- W zasilaczach impulsowych, regulatorach baterii i falownikach PV liczy się nie tylko sam pomysł, ale też kompensacja i zapas fazy.
- Najwięcej problemów sprawiają za duże wzmocnienie, złe miejsce pobrania sygnału pomiarowego oraz pominięcie opóźnień w torze.
- W fotowoltaice dobrze zaprojektowana regulacja przekłada się bezpośrednio na uzysk energii, bezpieczeństwo i żywotność podzespołów.
Jak pętla zwrotna porządkuje pracę układu
Ja patrzę na to jak na ciągłe porównywanie tego, co układ ma robić, z tym, co rzeczywiście robi. Punkt odniesienia trafia do sumatora, z wyjścia wraca informacja pomiarowa, a różnica między nimi staje się sygnałem błędu. Ten błąd steruje elementem wykonawczym, więc układ sam koryguje odchyłki zamiast czekać, aż ktoś je ręcznie poprawi.
W praktyce oznacza to dwa tryby pracy. W otwartej pętli podajesz sterowanie i liczysz na to, że wszystko pójdzie zgodnie z założeniem. W układzie zamkniętym kontrola wraca z wyjścia, dlatego zasilacz może utrzymać 12 V, wzmacniacz może trzymać wzmocnienie, a regulator ładowania może nie dopuścić do przeładowania akumulatora. Im bardziej zmieniają się warunki, tym większą różnicę robi taki układ.
Warto zapamiętać jedną rzecz: pętla nie jest celem samym w sobie. To narzędzie do osiągnięcia konkretnego efektu - dokładności, stabilności, szybkości reakcji albo oszczędności energii. Następnie trzeba wybrać jej odmianę, bo właśnie tu zaczynają się praktyczne różnice.
Ujemna, dodatnia i lokalna pętla zwrotna
W projektowaniu elektroniki największe znaczenie ma to, czy sygnał wracający do wejścia osłabia odchyłkę, czy ją wzmacnia. Właśnie od tego zależy, czy układ będzie spokojnie korygował błędy, czy zacznie działać jak generator albo przerzutnik. Ja zwykle rozdzielam te trzy przypadki już na etapie czytania schematu, bo każdy z nich wymaga innego podejścia.
| Rodzaj | Co robi | Gdzie ma sens | Ryzyko |
|---|---|---|---|
| Ujemna pętla | Zmniejsza błąd i stabilizuje parametry | Wzmacniacze, zasilacze, regulatory, układy pomiarowe | Przy złej kompensacji może wzbudzać oscylacje |
| Dodatnia pętla | Wzmacnia odchyłkę i przyspiesza przejście między stanami | Komparatory z histerezą, przerzutniki, generatory | Łatwo prowadzi do niestabilności, jeśli zostanie użyta przypadkiem |
| Lokalna korekcja | Obejmuje tylko fragment toru i poprawia jego zachowanie | Stopnie tranzystorowe, wzmacniacze mocy, wybrane bloki analogowe | Daje ograniczony efekt, jeśli cała reszta układu jest źle policzona |
Najczęściej spotykam rozwiązania oparte na pętli ujemnej, bo to ona stabilizuje parametry i zmniejsza wpływ rozrzutu elementów. Wzmacniacz operacyjny, przetwornica buck czy regulator napięcia w ładowarce akumulatora korzystają z niej po to, by wynik końcowy był mniej zależny od temperatury, starzenia i tolerancji rezystorów.
Pętla dodatnia ma inne zadanie. W komparatorach z histerezą, generatorach i przerzutnikach pomaga bardzo szybko przejść między stanami i uniknąć „drżenia” wyjścia w pobliżu progu. To nie jest błąd projektowy, tylko świadome użycie mechanizmu w miejscu, gdzie układ ma zdecydowanie się przełączyć, a nie miękko regulować.
Osobny przypadek to lokalna korekcja obejmująca tylko fragment stopnia. Taka metoda poprawia liniowość i potrafi poszerzyć pasmo, ale nie zastąpi dobrze zaprojektowanej pętli głównej. Dlatego w złożonych układach często łączy się kilka poziomów korekcji naraz. Następny krok to zobaczenie, gdzie dokładnie takie rozwiązania siedzą w realnych urządzeniach.
Gdzie spotkasz ją w praktyce na płytkach i w zasilaniu
Najczęściej widzę ją tam, gdzie elektronika ma utrzymać konkretną wartość mimo zmian obciążenia. To może być napięcie wyjściowe, prąd ładowania, częstotliwość, temperatura albo położenie elementu wykonawczego. W każdym z tych przypadków sygnał wraca do sterownika, a sterownik reaguje na odchyłkę.
- Wzmacniacz operacyjny - tutaj pętla ustala wzmocnienie zewnętrzne, więc układ zachowuje się powtarzalnie mimo rozrzutu parametrów samego scalaka.
- Przetwornica buck lub boost - kontroluje napięcie lub prąd wyjściowy, dzięki czemu zasilanie nie „pływa” przy skokach obciążenia.
- Regulator ładowania PV - dopasowuje pracę panelu i akumulatora tak, by ładowanie było bezpieczne i możliwie wydajne.
- Falownik sieciowy - pilnuje kształtu prądu, synchronizacji z siecią i ograniczenia zniekształceń.
- Serwomechanizm lub napęd - steruje położeniem albo prędkością, porównując sygnał zadany z realnym ruchem.
W systemach fotowoltaicznych ciekawy jest układ warstwowy: jedna pętla pilnuje prądu, druga napięcia, a algorytm MPPT przesuwa punkt pracy tak, by panel pracował blisko maksimum mocy. W praktycznych projektach spotyka się np. szybszą pętlę prądową uruchamianą z częstotliwością 50 kHz i wolniejszą pętlę napięciową około 25 kHz. Taki podział nie jest ozdobą schematu, tylko sposobem na to, by szybka korekta nie walczyła z nadrzędnym celem energetycznym.
Właśnie dlatego w kolejnej sekcji wchodzę już w projektowanie: sama obecność pętli nie wystarcza, trzeba jeszcze zadbać o jej stabilność.
Jak zaprojektować stabilną pętlę bez oscylacji
Tu zaczyna się część, która odróżnia poprawny projekt od schematu, który tylko „działa na stole”. Ja zwykle zaczynam od trzech pytań: jak szybko układ ma reagować, ile przeregulowania mogę zaakceptować i czy w torze nie ma opóźnień, które zjedzą zapas fazy. Bez tej odpowiedzi łatwo dobrać elementy tak, że układ będzie poprawny tylko na papierze.
Najważniejsze pojęcia są trzy: wzmocnienie pętli, zapas fazy i zapas wzmocnienia. Wzmocnienie pętli mówi, jak silnie układ reaguje na błąd. Zapas fazy pokazuje, jak daleko jesteśmy od granicy oscylacji. Zapas wzmocnienia mówi, ile „marginesu bezpieczeństwa” pozostaje, gdy warunki pracy się zmienią.
W praktyce inżynierskiej często celuje się w zapas fazy około 45-60°. Mniej niż to bywa już ryzykowne, zwłaszcza gdy w torze pojawiają się filtry, optoizolacja, pojemności pasożytnicze albo długie ścieżki PCB. Z kolei zbyt ostrożna kompensacja może dać układ bezpieczny, ale ospały: bez dzwonienia, za to z wolnym powrotem do wartości zadanej.

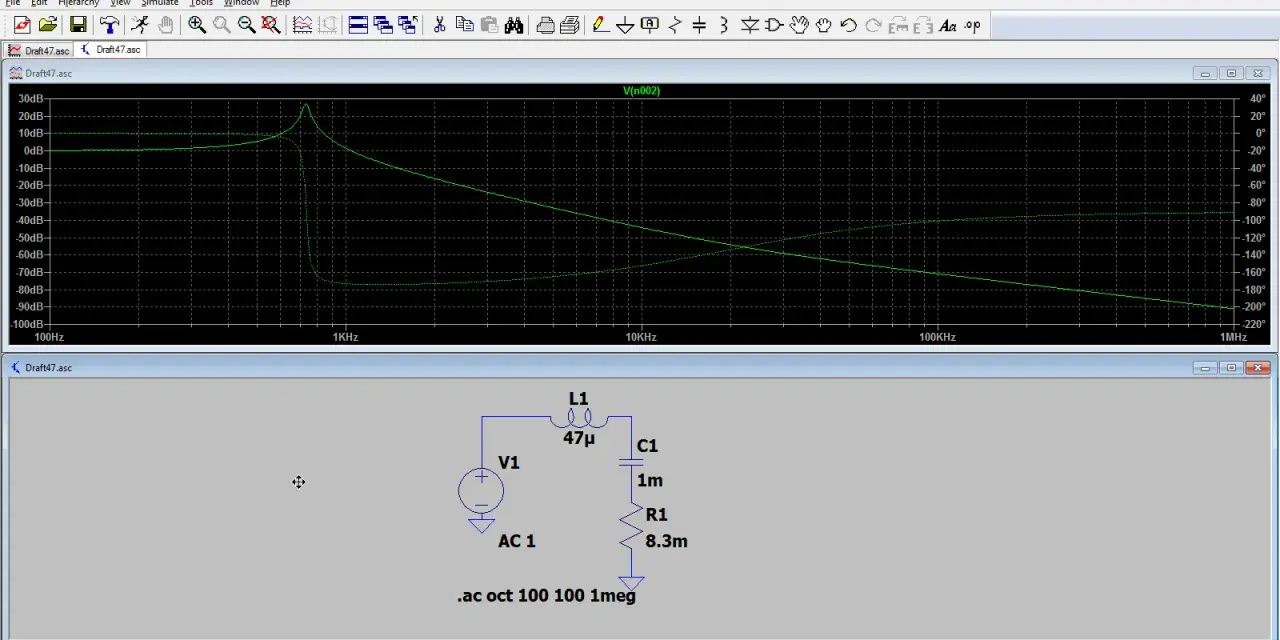

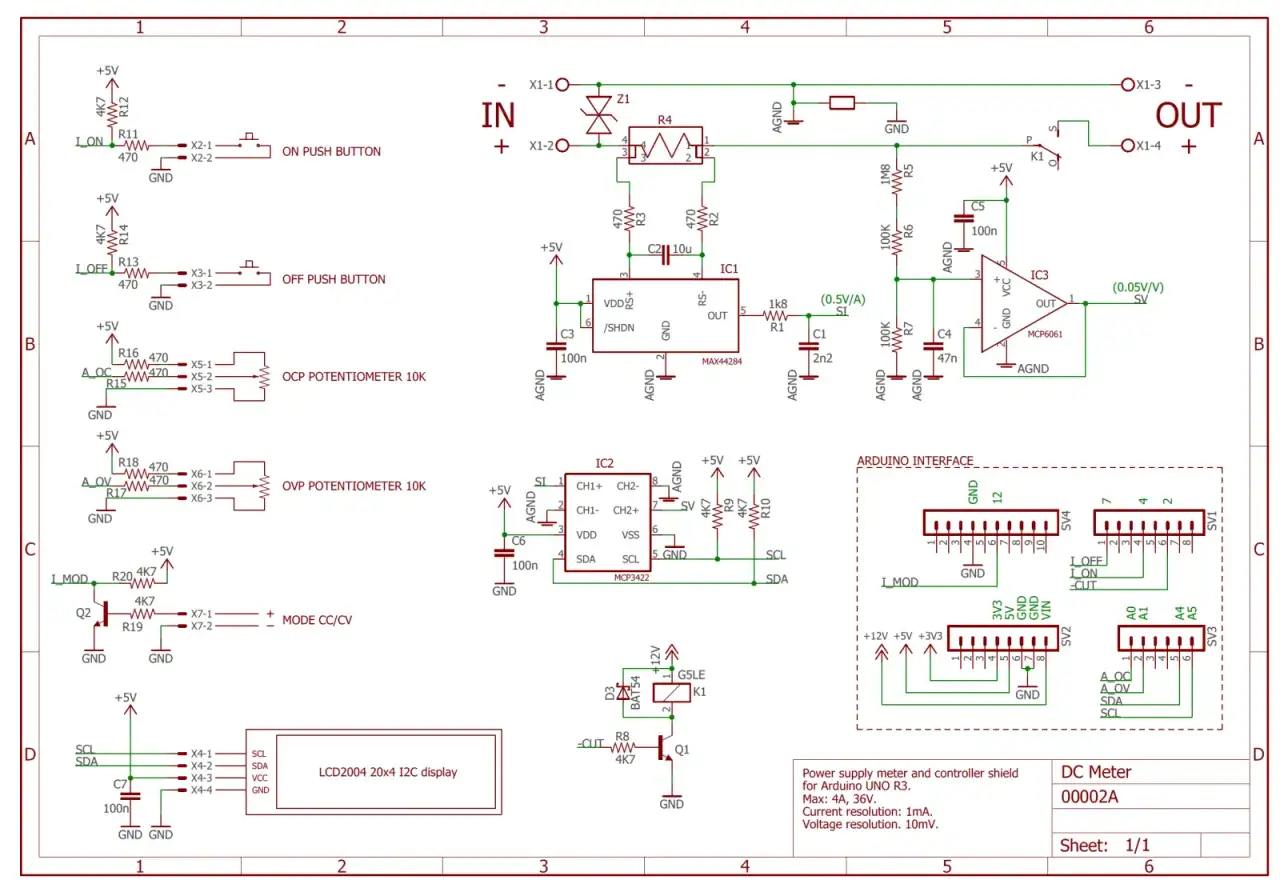

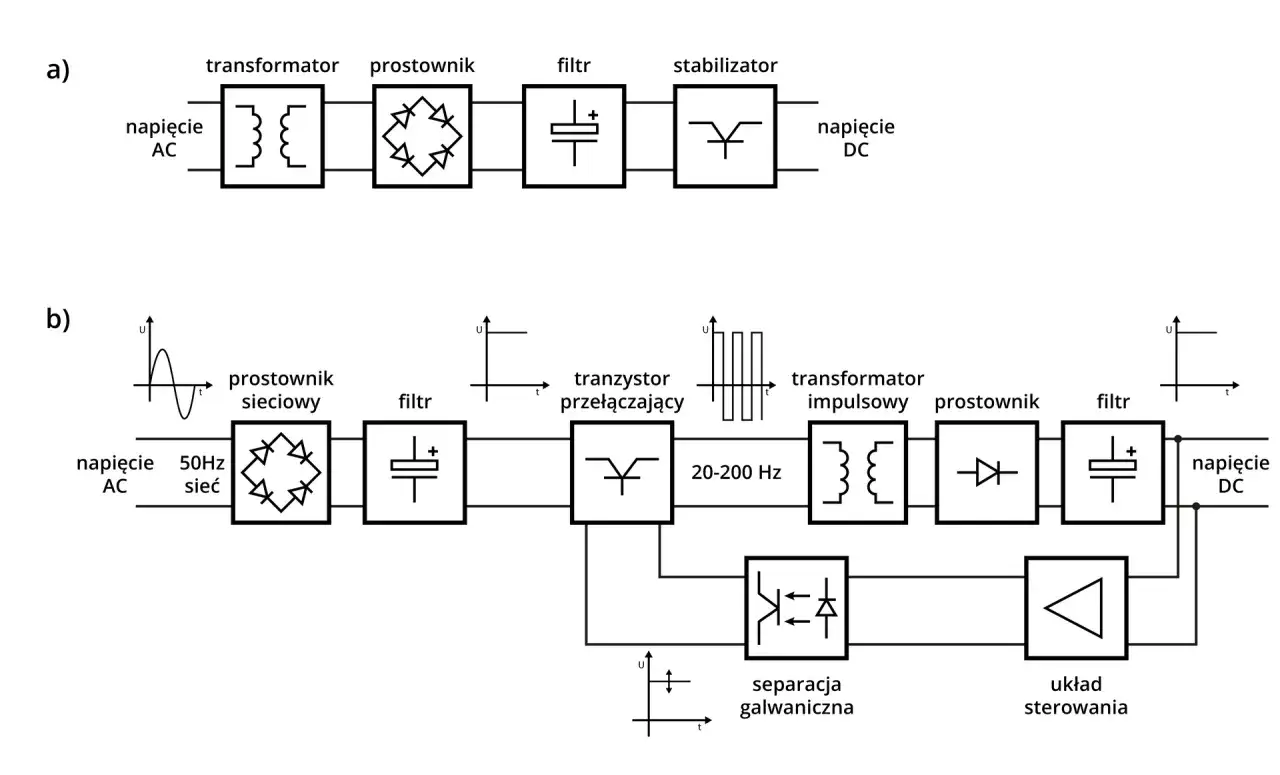

Przy zasilaczach impulsowych dochodzi jeszcze jedna rzecz: pętla musi „widzieć” prawdziwe zachowanie przetwornicy, a nie tylko idealny model z noty katalogowej. Dlatego elementy kompensacji, filtr wyjściowy, ESR kondensatorów i miejsce pomiaru mają realny wpływ na wynik. Jeśli sygnał wraca przez transoptor albo uzwojenie pomocnicze, opóźnienie i nieliniowość tego toru trzeba uwzględnić od razu, nie na końcu.
Podobnie patrzę na falowniki i ładowarki: im lepiej policzona dynamika, tym mniej przypadkowych drgań, piszczenia i nagłych wyłączeń. A skoro tak, kolejnym krokiem są błędy, które najczęściej psują nawet dobrze narysowany projekt.
Najczęstsze błędy, które psują działanie układu
W praktyce awarie rzadko wynikają z jednego „złego” elementu. Zwykle to suma drobnych pomyłek: za ambitnych założeń, zbyt agresywnej kompensacji i nieuważnego pomiaru. Jeśli układ zachowuje się niestabilnie, najpierw sprawdzam właśnie te punkty.
- Za duże wzmocnienie - układ reaguje nerwowo na każdy skok obciążenia i zaczyna dzwonić zamiast się uspokajać.
- Złe miejsce pobrania sygnału - jeśli mierzysz napięcie za filtrem, ale sterujesz przed filtrem, dodajesz opóźnienie i przesunięcie fazy.
- Pomijanie pasożytów - kilka nanohenrów w ścieżce lub kilka dziesiątek miliomów ESR potrafi zmienić zachowanie całej pętli.
- Brak testu dynamicznego - pomiar statyczny może wyglądać świetnie, a skok obciążenia 10-90% ujawnia wszystko, co wcześniej było ukryte.
- Ignorowanie temperatury i starzenia - optoizolatory, kondensatory i czujniki nie zachowują się identycznie po tysiącach godzin pracy.
Ja bardzo często widzę jeszcze jeden błąd: projektant poprawia tylko objaw, na przykład zmniejsza oscylację rezystorem, zamiast sprawdzić cały tor regulacji. To zwykle działa krótkoterminowo, ale w dłuższej perspektywie po prostu maskuje problem. W układach energetycznych jest to szczególnie kosztowne, bo każda taka poprawka może obniżyć sprawność albo zmniejszyć uzysk energii.
Właśnie dlatego następna sekcja jest bardziej „biznesowa” niż teoretyczna: pokazuje, co ten mechanizm daje w fotowoltaice i szerzej w energetyce.
Dlaczego to ma znaczenie w energetyce i fotowoltaice
W systemach energetycznych regulacja nie służy tylko do utrzymania napięcia w zadanym oknie. Ma też chronić akumulatory, zwiększać uzysk z paneli, ograniczać straty w przetwarzaniu i zapewniać zgodność z wymaganiami sieci. Dlatego właśnie w fotowoltaice pętla zwrotna jest nie dodatkiem, ale rdzeniem działania układu.
Najlepszy przykład to MPPT, czyli śledzenie punktu maksymalnej mocy. Panel nie oddaje tej samej mocy w każdym punkcie pracy, więc sterownik na bieżąco przesuwa obciążenie tak, by trafić możliwie blisko maksimum. Bez tego panel często pracuje „obok” optimum, a część energii po prostu się marnuje. To szczególnie widać przy zmiennym zachmurzeniu, bo punkt pracy potrafi się przesunąć w ciągu kilku sekund.
W falownikach i przetwornicach DC/DC ważny jest też podział na pętlę szybką i wolną. Szybsza warstwa reaguje na zakłócenia prądu lub napięcia, a wolniejsza ustawia docelowy punkt pracy. Taki układ zwykle daje lepszą równowagę między dynamiką a stabilnością niż jedna „superpętla”, która próbuje robić wszystko naraz.
Do tego dochodzi ochrona komponentów. Dobrze zaprogramowany regulator ogranicza prąd ładowania, pilnuje temperatury i zmniejsza stres termiczny tranzystorów oraz cewek. W efekcie rośnie nie tylko sprawność, ale też żywotność całego systemu. W praktyce to właśnie dlatego dwie podobne instalacje PV mogą dawać różne wyniki po kilku latach pracy.
Jeśli chcesz to zobaczyć na liczbach, w projektach solarnego sterowania spotyka się też rozdzielenie pracy pętli: prąd bywa aktualizowany częściej niż napięcie, na przykład przy 50 kHz i 25 kHz. Nie chodzi o pokaz techniczny, tylko o to, by sterowanie prądem było wystarczająco szybkie, a algorytm maksymalizacji mocy miał stabilny punkt odniesienia.
To prowadzi naturalnie do ostatniego pytania: jak ocenić gotowy układ przed zakupem albo wdrożeniem, żeby nie odkryć problemu dopiero po montażu.
Na co patrzeć przy ocenie gotowego rozwiązania
Ja przyglądam się przede wszystkim dokumentacji, bo ona zwykle zdradza więcej niż marketingowy opis. Jeśli producent pokazuje odpowiedź skokową, wykres Bodego, sposób kompensacji i warunki testu, to już dobry znak. Jeśli ogranicza się do hasła „wysoka stabilność”, traktuję to jako sygnał ostrzegawczy.
| Parametr | Co mówi w praktyce | Na co zwracam uwagę |
|---|---|---|
| Zapas fazy | Jak blisko układ jest granicy oscylacji | Czy podano wartość i warunki pomiaru |
| Czas ustalania | Jak szybko wraca do wartości zadanej po zmianie obciążenia | Czy układ nie dzwoni i nie przeregulowuje zbyt mocno |
| Sprawność | Ile energii tracisz na regulacji | Czy poprawa dokładności nie kosztuje zbyt dużo ciepła |
| Odporność na temperaturę | Jak zmienia się zachowanie po nagrzaniu | Czy są korekcje i ograniczenia temperaturowe |
| Serwisowalność | Czy da się diagnozować pętlę bez zgadywania | Czy są punkty testowe, opisy pinów i przebiegi referencyjne |
W praktyce patrzę też na detale, które łatwo przeoczyć: tolerancję rezystorów w dzielniku, typ kondensatora kompensacyjnego, sposób prowadzenia masy i obecność zabezpieczeń przy awarii sygnału pomiarowego. To właśnie te rzeczy odróżniają układ „działający” od układu, który jest naprawdę odporny na życie.
Jeżeli coś ma być wdrożone na lata, zawsze sprawdzam również, jak zachowuje się po zmianie obciążenia, a nie tylko przy nominalnym punkcie pracy. To najtańszy sposób, by uniknąć poprawek po instalacji.
Co z tej wiedzy najbardziej pomaga przy realnych projektach
Najlepsze projekty nie wygrywają tym, że mają najbardziej agresywną regulację. Wygrywają tym, że są dobrze zbalansowane: czujnik mierzy właściwe miejsce, sterownik reaguje z odpowiednią szybkością, a kompensacja zostawia zapas na temperaturę, starzenie i opóźnienia w torze. W elektronice mocy taka równowaga jest zwykle cenniejsza niż spektakularne parametry z katalogu.
Jeśli pracujesz z zasilaniem, falownikiem albo układem ładowania, trzy pytania naprawdę robią różnicę: co dokładnie ma być kontrolowane, jak szybko układ musi reagować i gdzie kończy się stabilność, a zaczyna nadmierna nerwowość. Gdy potrafisz odpowiedzieć na te trzy rzeczy, łatwiej odróżnisz solidny projekt od takiego, który tylko dobrze wygląda na schemacie.
Właśnie tak traktuję pętle regulacji w elektronice: nie jako akademicki dodatek, ale jako element, który decyduje o sprawności, bezpieczeństwie i trwałości całego systemu.
