Pomiar rezystancji izolacji jest jednym z tych badań, które szybko pokazują, czy przewód, silnik, rozdzielnica albo urządzenie nadal „trzymają” napięcie tam, gdzie powinny. W praktyce pomaga wyłapać wilgoć, zabrudzenia, uszkodzenia mechaniczne i skutki starzenia, zanim przerodzą się w awarię, zadziałanie zabezpieczeń albo problem z bezpieczeństwem. W elektronice i instalacjach fotowoltaicznych szczególnie ważne jest, by dobrać właściwe napięcie testowe i nie podać go przez przypadek na wrażliwe układy sterowania.
Najważniejsze rzeczy, które warto wiedzieć przed testem
- Badanie wykonuje się na odłączonym i rozładowanym obwodzie, zwykle megomierzem.
- W wielu instalacjach niskiego napięcia stosuje się 500 V DC i oczekuje się co najmniej 1 MΩ, ale ostateczny próg zależy od normy i urządzenia.
- Do delikatnej elektroniki lepiej użyć 100 lub 250 V, o ile producent to dopuszcza; jeśli nie, układy trzeba odłączyć.
- Sam wynik w megomach nie wystarcza. Liczą się też temperatura, wilgoć, długość kabla i powtarzalność odczytu.
- Po teście obwód trzeba bezpiecznie rozładować, bo długie przewody i silniki potrafią zatrzymać ładunek.
- W fotowoltaice i przy długich trasach kablowych taki test jest szczególnie przydatny przed uruchomieniem i po serwisie.
Co naprawdę sprawdza test izolacji i kiedy go wykonuję
Ja traktuję ten test jako szybki filtr bezpieczeństwa. Nie sprawdza on ciągłości przewodu ani jakości styku zacisków, tylko to, czy prąd nie „ucieka” przez izolację do obudowy, ziemi albo między żyłami. To właśnie dlatego badanie tak dobrze wychwytuje problemy, które na pierwszy rzut oka nie są widoczne: zawilgocenie, kurz przewodzący, uszkodzenie powłoki, pęknięcia po zgięciu czy starzenie materiału.
Najczęściej robię je na kablach, silnikach, rozdzielnicach, urządzeniach warsztatowych, obwodach sterowania i stringach PV. W elektronice warto być szczególnie ostrożnym, bo zasilacze impulsowe, sterowniki PLC, przetwornice i czujniki nie zawsze lubią napięcie testowe, nawet jeśli sama instalacja zasilająca jest poprawna. Z mojego doświadczenia najlepiej sprawdza się prosty nawyk: zanim zacznę mierzyć, odłączam wszystko, co może zafałszować wynik albo zostać uszkodzone.
W praktyce to badanie wykonuję przed pierwszym uruchomieniem, po naprawach, po zalaniu lub długim postoju oraz w ramach przeglądów okresowych. Jeśli wynik pogarsza się z czasem, to dla mnie ważniejszy sygnał niż pojedyncza liczba z jednego dnia. Skoro wiadomo już, po co ten test robię, następnym krokiem jest dobór napięcia, bo od niego zależy zarówno bezpieczeństwo, jak i sens odczytu.
Jak dobrać napięcie testowe do kabli, urządzeń i elektroniki
Nie dobieram napięcia „na oko”. Wybieram je pod napięcie znamionowe obiektu, jego wrażliwość i cel badania. Im wyższe napięcie testowe, tym łatwiej ujawnić słabsze miejsca, ale tym większe ryzyko dla delikatnych układów. Dlatego instalację z prostymi przewodami traktuję inaczej niż szafę sterowniczą pełną elektroniki.
| Obiekt | Typowe napięcie testowe | Jak to traktuję w praktyce |
|---|---|---|
| Instalacje 230/400 V, kable, rozdzielnice | 500 V DC | Standardowy wybór w większości obwodów niskiego napięcia. |
| Obwody sterowania, czujniki, elementy z elektroniką | 100 V lub 250 V DC | Tylko po odłączeniu wrażliwych części albo zgodnie z dokumentacją producenta. |
| Silniki, generatory, grubsze kable, wyższe napięcia robocze | 1000 V DC, a czasem więcej na dedykowanym sprzęcie | Przy takich obiektach pracuję ostrożniej i nie skracam procedury. |
| Falowniki, zasilacze impulsowe, układy z filtrami EMI | Zależnie od producenta, często po odłączeniu elektroniki | Tu najłatwiej o fałszywy wynik albo uszkodzenie elementów, więc nie testuję „przez” układ. |
W dobrze utrzymanej instalacji niskiego napięcia często spotkasz 500 V DC jako punkt odniesienia, a graniczna wartość 1 MΩ pojawia się bardzo często w praktyce odbiorczej. To jednak nie jest usprawiedliwienie do ślepego trzymania się jednej liczby w każdej sytuacji. Jeśli obiekt ma elektronikę, filtry, długie odcinki przewodów albo nietypowe warunki pracy, wolę najpierw sprawdzić dokumentację niż forsować standard z innej aplikacji.
Dobór napięcia to jedno, ale równie ważny jest sam przebieg badania, bo nawet dobry miernik pokaże bzdurę, jeśli przygotowanie będzie słabe. Dlatego dalej rozkładam procedurę na proste kroki.

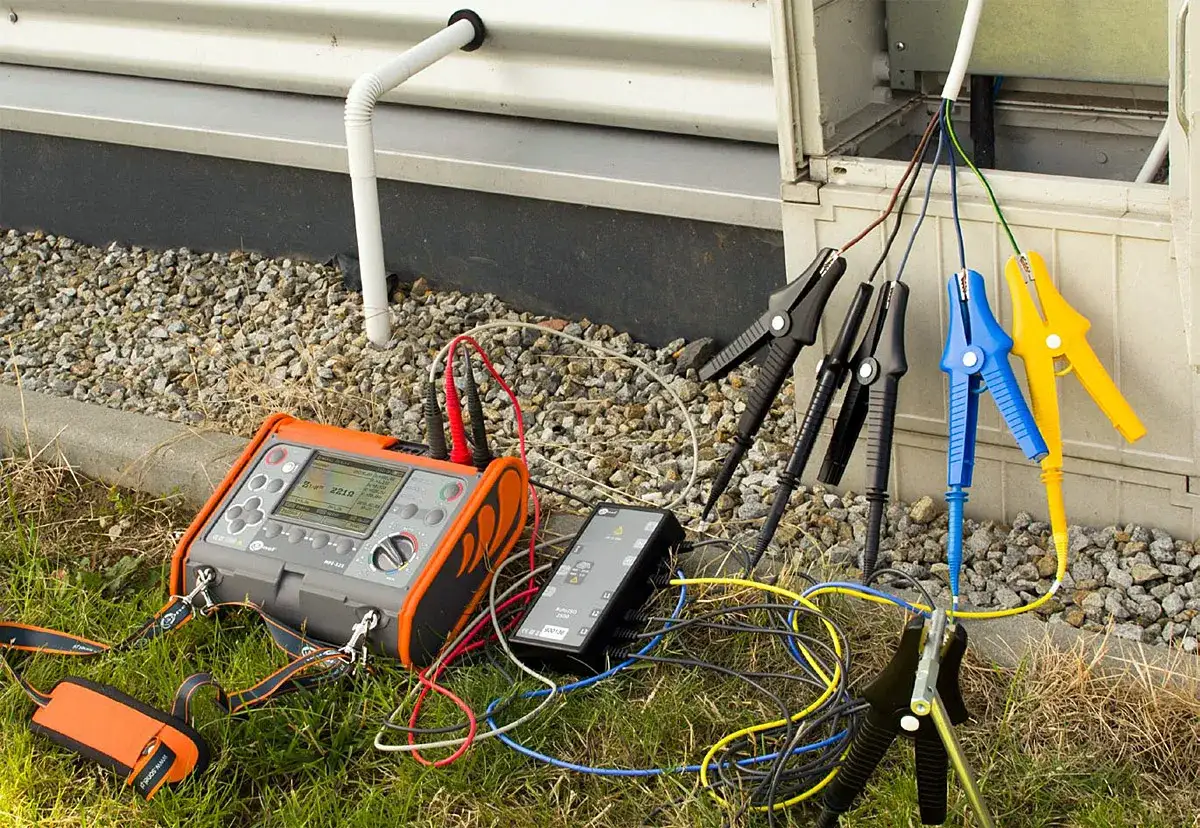

Jak wykonać badanie krok po kroku bez fałszywego wyniku
- Wyłączam zasilanie i zabezpieczam obwód przed przypadkowym załączeniem. Bez tego badanie nie ma sensu i jest po prostu niebezpieczne.
- Sprawdzam brak napięcia zwykłym przyrządem kontrolnym. Megomierz nie służy do potwierdzania, że obwód jest bezpiecznie odłączony.
- Odłączam wrażliwą elektronikę, urządzenia pomiarowe, sterowniki i elementy, które nie powinny dostać napięcia testowego.
- Rozładowuję badany obwód, zwłaszcza jeśli ma długie przewody, pojemne uzwojenia albo filtry, które potrafią magazynować energię.
- Podłączam przewody testowe zgodnie z celem badania: żyła do PE, żyła do żyły, przewód do obudowy albo do innego punktu odniesienia.
- Uruchamiam test i czekam na stabilizację wyniku. Przy prostych obwodach odczyt po 30 lub 60 sekundach zwykle wystarcza, ale przy większych układach obserwuję też zmianę w czasie.
- Po zakończeniu testu ponownie rozładowuję obwód i dopiero wtedy rozłączam przewody. To ważne, bo badany element może trzymać ładunek jeszcze chwilę po pomiarze.
Jeżeli testuję dłuższy kabel albo obwód po wilgotnym dniu, nie panikuję, gdy wskazanie chwilę „pływa”. Zdarza się, że powierzchnia izolacji potrzebuje chwili, żeby wynik się ustabilizował. W takich sytuacjach bardziej ufam powtarzalnemu odczytowi niż jednemu szybkiemu strzałowi. Gdy procedura jest już czysta, najważniejsze staje się pytanie, co właściwie oznacza liczba na ekranie.
Jak interpretować wynik i kiedy uznać go za alarm
Najgorszy błąd to patrzenie na wynik bez kontekstu. Sama wartość w megomach mówi sporo, ale nie mówi wszystkiego. Zawsze sprawdzam, jaki to obiekt, w jakiej temperaturze pracował, czy był suchy, jak długi jest przewód i czy wynik jest stabilny w kolejnych pomiarach.
| Zakres wyniku | Co zwykle oznacza | Moja reakcja |
|---|---|---|
| Poniżej 1 MΩ | Wyraźny sygnał problemu, często wilgoć, zabrudzenie albo uszkodzenie izolacji. | Nie podaję napięcia do czasu znalezienia przyczyny. |
| 1–10 MΩ | Wynik bywa jeszcze akceptowalny, ale wymaga kontekstu i porównania z innymi odczytami. | Sprawdzam trend, temperaturę i stan obiektu. |
| 10–100 MΩ | Zwykle bardzo przyzwoity poziom dla czystej, suchej instalacji niskiego napięcia. | Traktuję to jako dobry wynik, jeśli pozostałe warunki też są poprawne. |
| Powyżej 100 MΩ | Izolacja wygląda bardzo dobrze, choć nie zawsze trzeba dążyć do maksymalnych wartości. | Patrzę głównie na stabilność i zgodność z historią pomiarów. |
Przy silnikach i dłuższych trasach kablowych czasem korzystam z prostych wskaźników trendu, takich jak DAR i PI. DAR porównuje wynik po 60 sekundach do wyniku po 30 sekundach, a PI zestawia odczyt po 10 minutach do odczytu po 1 minucie. To nie jest magia, tylko sposób na wychwycenie zawilgocenia i starzenia izolacji wtedy, gdy pojedyncza liczba jeszcze nie wygląda dramatycznie. Jeśli wynik jest graniczny, patrzę więc na powtarzalność, nie na jeden pomiar wyrwany z kontekstu. Z takiego podejścia najłatwiej przejść do błędów, które najczęściej psują odczyt.
Najczęstsze błędy, które psują odczyt
- Mierzenie obwodu, który nadal ma podane napięcie albo nie został bezpiecznie odłączony.
- Zostawienie podłączonej elektroniki, falownika, licznika, modułu sterującego albo zasilacza impulsowego.
- Pominięcie rozładowania po teście, co grozi porażeniem i zniekształca kolejny odczyt.
- Badanie zabrudzonej, mokrej albo zakurzonej powierzchni bez uwzględnienia upływów po wierzchu izolacji.
- Zbyt krótki czas testu, przez który wynik nie zdąży się ustabilizować.
- Porównywanie pomiarów wykonanych w zupełnie innych warunkach temperaturowych i wilgotnościowych.
- Używanie zbyt wysokiego napięcia testowego do delikatnego układu tylko dlatego, że „tak zawsze się robiło”.
Najbardziej podstępny błąd to przekonanie, że niska wartość zawsze oznacza uszkodzony kabel. Często winny jest po prostu brudny zacisk, wilgoć na powierzchni albo źle odłączony element elektroniki. W praktyce dobrze działa proste podejście: najpierw eliminuję błędy proceduralne, dopiero potem szukam uszkodzenia. To szczególnie ważne tam, gdzie badanie ma wspierać serwis, a nie generować fałszywe alarmy. Gdy tych pułapek nie ma, test zaczyna być naprawdę użyteczny także w fotowoltaice i nowoczesnej elektronice.
Dlaczego ten test jest ważny w fotowoltaice i elektronice
W instalacjach PV ten test robi ogromną różnicę, bo uszkodzona izolacja stringu, przewodu dachowego albo puszki przyłączeniowej potrafi długo nie dawać objawów, a potem ujawnić się przy wilgoci, deszczu albo nagrzaniu modułów. Ja zawsze wolę sprawdzić izolację przed pierwszym uruchomieniem i po każdej większej ingerencji w okablowanie. To jeden z tych etapów, który wydaje się nudny tylko do momentu, gdy dzięki niemu unikniesz alarmu falownika albo przestoju całej sekcji.
W elektronice sytuacja wygląda podobnie, ale skala ryzyka jest inna. Tu często nie chodzi o wielkie kable energetyczne, tylko o czułe układy sterowania, czujniki, zasilacze i moduły komunikacyjne. Jeśli podepnę megomierz bez rozglądania się po torze sygnałowym, łatwo uszkodzić element, którego naprawa kosztuje więcej niż cały przegląd. Dlatego w obwodach z elektroniką najpierw odłączam wszystko, co nie powinno widzieć napięcia testowego, a dopiero potem oceniam samą izolację przewodów.
Na obiektach zewnętrznych, w rozdzielnicach narażonych na wilgoć i w trasach kablowych prowadzonych po dachach najważniejsza jest powtarzalność. Jeden wynik po ulewie niewiele znaczy, jeśli nie mam punktu odniesienia z suchego dnia. Właśnie dlatego zapisuję odczyty i porównuję je w czasie zamiast ufać pojedynczej liczbie. Taki sposób pracy prowadzi do prostszych decyzji, a mniej do zgadywania. Zostaje mi więc zebrać wszystko w krótką listę rzeczy, które naprawdę warto mieć z tyłu głowy przed kolejnym pomiarem.
Co warto zapamiętać przed kolejnym pomiarem
- Zawsze zaczynam od odłączenia zasilania i potwierdzenia braku napięcia.
- Dobieram napięcie testowe do obiektu, a nie odwrotnie.
- Wrażliwą elektronikę odłączam, zamiast liczyć na to, że „jakoś wytrzyma”.
- Po teście rozładowuję obwód, zwłaszcza jeśli ma długie przewody lub pojemne elementy.
- Wynik oceniam razem z warunkami: wilgotnością, temperaturą, długością przewodu i historią wcześniejszych odczytów.
- Jeżeli jedna gałąź wypada wyraźnie gorzej niż reszta, szukam lokalnej usterki, a nie od razu obwiniam całą instalację.
Dobrze wykonany test izolacji nie daje spektakularnego efektu na papierze, ale realnie zmniejsza ryzyko awarii, pożaru i kosztownego przestoju. Ja traktuję go jako jeden z tych prostych nawyków serwisowych, które zwracają się szybciej niż większość bardziej efektownych działań.
