Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić przy danym napięciu i jak zachowa się w filtrze, układzie RC czy zasilaniu impulsowym. W praktyce ta jedna wartość wpływa na czas ładowania, wygładzanie tętnień i stabilność całego toru zasilania. Poniżej rozkładam temat na definicję, obliczenia, dobór i typowe pułapki, które naprawdę robią różnicę.
Najkrócej, to parametr, który trzeba czytać razem z napięciem, technologią i warunkami pracy
- Wartość opisuje stosunek zgromadzonego ładunku do napięcia, a nie samą „pojemność magazynu” w sensie potocznym.
- Na wynik mocno wpływają powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- W praktyce liczą się też ESR, tolerancja, temperatura i częstotliwość pracy.
- Połączenie równoległe zwiększa, a szeregowe zmniejsza wartość zastępczą układu.
- W elektronice zasilającej i fotowoltaice zbyt mała wartość daje tętnienia, a zbyt duża bez odpowiedniej technologii może nie rozwiązać problemu.

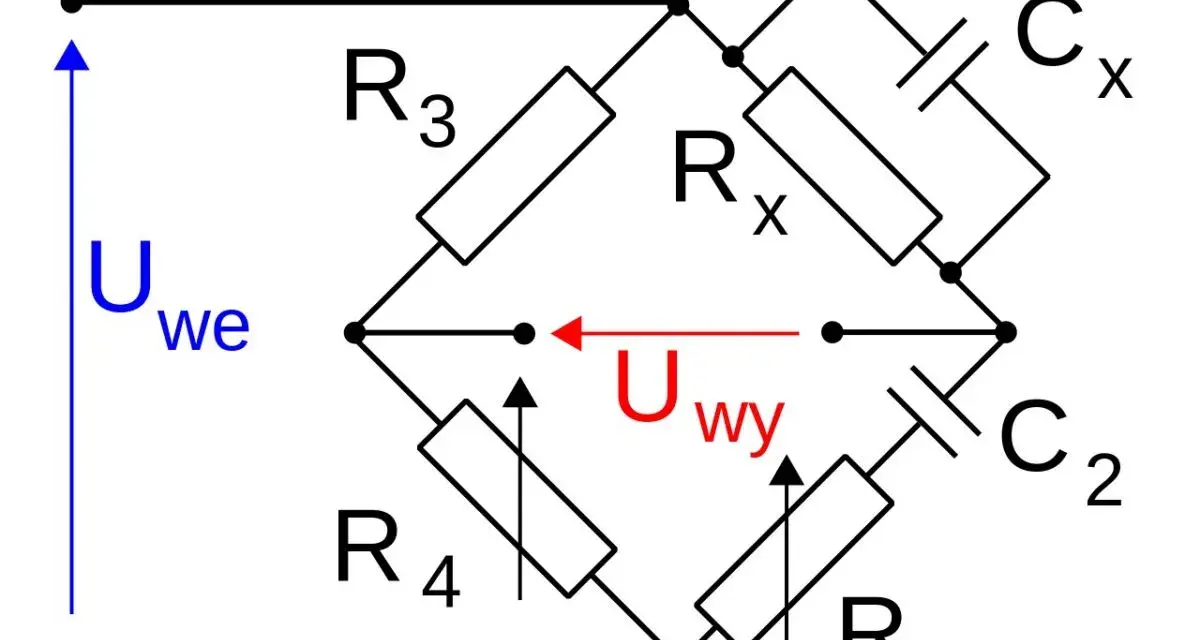

Co oznacza ta wartość w obwodzie
Najprościej: to informacja, ile ładunku przypada na 1 V napięcia. Zapisuję to jako C = Q/U, gdzie C to pojemność, Q to ładunek, a U to napięcie. Jednostką jest farad, ale w praktyce częściej pracuje się z mikrofaradami, nanofaradami i pikofaradami, bo 1 F to bardzo duża wartość jak na większość układów elektronicznych.
W obwodzie ta wielkość mówi mi trzy rzeczy naraz: jak szybko element się ładuje, jak skutecznie filtruje zakłócenia i ile energii może zmagazynować w krótkim impulsie. Dlatego 100 nF przy układzie cyfrowym i 1000 µF w zasilaczu nie są zamiennikami, choć oba elementy formalnie są kondensatorami. To dobry punkt wyjścia do zrozumienia, skąd bierze się sama wartość.
Żeby zobaczyć, czemu dwa elementy o podobnym oznaczeniu zachowują się inaczej, trzeba spojrzeć na budowę i materiał. I właśnie to robi największą różnicę w praktyce.
Od czego zależy wartość i dlaczego konstrukcja ma znaczenie
W modelu idealnym pojemność rośnie, gdy okładki mają większą powierzchnię, a maleje, gdy rośnie odległość między nimi. Dla kondensatora płaskiego zapisuję to jako C = ε0 * εr * S / d. W praktyce oznacza to prostą rzecz: większa powierzchnia i lepszy dielektryk pomagają zwiększyć wartość, a większy odstęp działa w drugą stronę.
Dielektryk to izolator między okładkami, który wpływa na to, jak silne pole elektryczne można zbudować przy danym napięciu. Materiał ma więc realne znaczenie, a nie tylko katalogowe. W ceramice, filmie i elektrolitach zachowanie pod napięciem, temperaturą i częstotliwością bywa wyraźnie różne.
| Czynnik | Jak wpływa na wartość | Co sprawdzam w praktyce |
|---|---|---|
| Większa powierzchnia okładek | Zwykle zwiększa wartość | Gabaryt, koszt i możliwość upakowania na PCB |
| Mniejsza odległość między okładkami | Zwykle zwiększa wartość | Napięcie przebicia i bezpieczeństwo pracy |
| Wyższa przenikalność dielektryka | Zwykle zwiększa wartość | Stabilność parametrów w temperaturze i czasie |
| Wyższe napięcie stałe w ceramice klasy II | Efektywna wartość może spaść | Wykres DC bias dla rzeczywistego napięcia pracy |
| Niższa temperatura w elektrolitach | Parametry mogą się pogorszyć | Zakres temperatur i charakterystyka producenta |
| Wyższa częstotliwość pracy | Sama wartość to nie wszystko | ESR, impedancja i straty własne |
W praktyce patrzę na karty katalogowe, bo nominalna wartość bywa podawana dla konkretnego napięcia, częstotliwości i temperatury. To szczególnie ważne przy małych, gęsto upakowanych układach oraz przy elektronice mocy, gdzie warunki pracy rzadko są laboratoryjne. Gdy już wiadomo, skąd bierze się wartość, łatwiej przejść do obliczeń i sprawdzić, co ona daje w układzie.
Jak liczyć pojemność w prostych i złożonych układach
Pojedynczy element
Jeśli znam ładunek i napięcie, używam zależności C = Q/U. Przykładowo, przy 12 V i 1000 µF element magazynuje ładunek Q = 0,001 F * 12 V = 0,012 C, czyli 12 mC. Taki zapis pomaga ocenić, czy kondensator ma zasób energii wystarczający do krótkiego podtrzymania napięcia, rozruchu układu albo wygładzenia pulsacji.
Jeszcze bardziej intuicyjna jest energia: E = 1/2 * C * U². Ten sam 1000 µF przy 12 V magazynuje około 0,072 J. W małych układach to niewiele, ale w dużych torach zasilania już wystarcza, by ograniczyć chwilowe spadki napięcia.
Połączenie równoległe i szeregowe
W połączeniu równoległym wartości się sumują, więc dwa kondensatory 100 µF dają 200 µF. To najprostszy sposób na zwiększenie zasobu energii i obniżenie impedancji w zasilaniu.
W połączeniu szeregowym jest odwrotnie: wartość zastępcza maleje, a dla dwóch identycznych 100 µF wynosi 50 µF. Szereg stosuję wtedy, gdy chcę zwiększyć dopuszczalne napięcie, ale nie robię tego bezmyślnie, bo w praktyce trzeba jeszcze zadbać o równy podział napięcia i często dodać rezystory wyrównawcze.
Przeczytaj również: Tranzystor co to - Poznaj działanie, rodzaje i zasady doboru
Czas ładowania w układzie RC
W układzie RC liczy się stała czasowa τ = R * C. Dla 10 kΩ i 100 nF otrzymuję 1 ms, a dla 10 kΩ i 100 µF już 1 s. Ta zależność jest bardzo przydatna, bo pokazuje, że sama zmiana wartości o dwa rzędy wielkości potrafi kompletnie zmienić charakter układu.
Po około 5τ układ jest w praktyce blisko stanu końcowego, więc łatwo przewidzieć opóźnienie, filtrację i reakcję na skok napięcia. W filtrach dolnoprzepustowych można też patrzeć na częstotliwość graniczną fc = 1 / (2πRC), więc większa wartość obniża pasmo przepuszczania. Dzięki temu wiem, czy element działa jako szybki filtr zakłóceń, czy raczej jako bufor energii.
Gdy już rozumiem obliczenia, naturalne staje się pytanie o dobór konkretnej wartości do zadania, a tu praktyka bywa ważniejsza niż sama teoria.
Jak dobrać wartość do praktycznego zastosowania
Ja zwykle zaczynam od funkcji, a nie od zasady „im więcej, tym lepiej”. W zasilaniu mała wartość przyspiesza problemy z tętnieniami, ale zbyt duża bez właściwej technologii i miejsca na płytce może podnieść prądy rozruchowe, utrudnić stabilizację i zwiększyć koszt bez realnego zysku.
| Zastosowanie | Typowe wartości orientacyjne | Po co je stosuję |
|---|---|---|
| Odsprzęganie układów cyfrowych | 100 nF, czasem równolegle 1 µF | Tłumienie szybkich zakłóceń przy pinie zasilania |
| Stabilizacja lokalna linii zasilania | 1-10 µF | Krótki bufor przy skokach poboru prądu |
| Wygładzanie prostowanego napięcia | 47-470 µF i więcej | Zmniejszenie tętnień i spadków napięcia |
| Układy RC | Od pF do µF | Dobór opóźnienia i częstotliwości granicznej |
| Falowniki i DC-link | Od kilku do setek µF, zależnie od mocy | Bufor energii i ograniczenie tętnień w torze mocy |
W układach zasilających i fotowoltaicznych patrzę też na ESR, czyli równoważną rezystancję szeregową, oraz na prąd tętnień. To one decydują o stratach, grzaniu i żywotności bardziej niż sama wartość zapisana dużymi cyframi. W inwerterach i przetwornicach PV taki detal potrafi przesądzić o stabilności całego toru mocy.
Takie podejście zwykle daje lepszy efekt niż szukanie największej liczby na obudowie. Następny krok to wyłapanie błędów, które najczęściej psują wynik mimo pozornie dobrego doboru.
Najczęstsze błędy, które zniekształcają wynik
Sama pojemność kondensatora nie mówi jeszcze nic o tym, jak element zachowa się pod obciążeniem. Właśnie dlatego ten sam nominalny zapis może w praktyce oznaczać zupełnie inną użyteczność, zależnie od technologii i warunków pracy.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Ignorowanie spadku wartości pod DC bias w ceramice klasy II | Układ działa słabiej niż na papierze | Sprawdzam wykresy dla rzeczywistego napięcia pracy |
| Dobór bez zapasu napięcia | Ryzyko szybszego starzenia albo uszkodzenia | Wybieram element z rozsądnym marginesem do warunków pracy |
| Mierzenie wlutowanego elementu bez odłączenia innych gałęzi | Zawyżony albo losowy odczyt | Wyjmuję element albo izoluję tor pomiarowy |
| Porównywanie samej wartości bez ESR i tolerancji | Różne zachowanie w impulsach i przy tętnieniach | Porównuję także straty, tolerancję i prąd tętnień |
| Zakładanie, że elektrolit zachowa się jak ceramika | Inne pasmo pracy i inne straty | Dopasowuję technologię do funkcji, nie tylko do liczby |
Warto też pamiętać o temperaturze i starzeniu. W ceramice o wysokiej przenikalności część pojemności może znikać pod napięciem stałym, a w elektrolitach parametry mocno zależą od temperatury i czasu pracy. Jeśli projekt ma działać długo, lepiej sprawdzić to wcześniej niż poprawiać po pierwszych testach.
Żeby zamknąć temat praktycznie, zostaje ostatnia rzecz: szybka lista kontrolna przed montażem, która oszczędza najwięcej czasu w realnych projektach.
Co sprawdzam przed montażem, żeby układ był stabilny
Przed montażem robię prosty przegląd: patrzę nie tylko na wartość nominalną, ale na cały profil pracy układu. To zwykle oszczędza najwięcej czasu, bo późniejsze poprawki w zasilaniu są droższe niż dobry dobór na starcie.
- Napięcie pracy - zostawiam zapas względem rzeczywistych warunków, a nie tylko względem deklaracji zasilacza.
- Temperatura - sprawdzam, czy element ma pracować blisko źródeł ciepła, radiatorów albo w obudowie bez przepływu powietrza.
- Straty - porównuję ESR i dopuszczalny prąd tętnień, bo to decyduje o grzaniu.
- Stabilność parametrów - przy ceramice analizuję wpływ DC bias, a przy elektrolitach wpływ temperatury i czasu.
- Układ na PCB - kondensator ma sens tylko wtedy, gdy jest możliwie blisko miejsca, które ma odsprzęgać albo filtrować.
W praktyce takie podejście działa lepiej niż gonienie za największą liczbą na obudowie. Jeśli układ ma pracować latami, zwłaszcza w zasilaniu, przetwornicy albo falowniku PV, to właśnie szczegóły wokół tej wartości robią największą różnicę. Gdy trzymam się tej zasady, łatwiej unikam przypadkowych błędów i szybciej dochodzę do stabilnego projektu.
