Prawo Faradaya opisuje moment, w którym zmienne pole magnetyczne zamienia się w napięcie, a potem w prąd. To jedna z tych zasad fizyki, które brzmią szkolnie, ale w praktyce stoją za transformatorami, generatorami, cewkami, czujnikami i sporą częścią elektroniki mocy. W tym tekście wyjaśniam, jak działa to zjawisko, od czego zależy wielkość napięcia i dlaczego w instalacjach energetycznych oraz fotowoltaicznych ma ono bardzo konkretne znaczenie.
Najważniejsze rzeczy do zapamiętania
- Zmiana strumienia magnetycznego jest tym, co wywołuje napięcie indukowane, a nie sam obecny obok magnes.
- Znak minus oznacza, że układ przeciwdziała zmianie, czyli działa zgodnie z regułą Lenza.
- Więcej zwojów, szybsza zmiana pola i większa powierzchnia cewki zwykle dają wyższe napięcie.
- Transformator potrzebuje zmiennego przebiegu, więc z czystym DC nie zadziała tak, jak oczekuje większość początkujących.
- W fotowoltaice indukcja pojawia się głównie w falownikach, dławikach i transformatorach, a nie w samym module PV.
Na czym polega indukcja elektromagnetyczna
Najprościej ujmuję to tak: jeśli przez pętlę przewodnika zmienia się ilość „przechodzącego” pola magnetycznego, w przewodniku pojawia się napięcie. To napięcie nazywamy siłą elektromotoryczną, choć w praktyce chodzi po prostu o różnicę potencjałów zdolną uruchomić przepływ ładunków w zamkniętym obwodzie. Samo napięcie może powstać nawet wtedy, gdy obwód jest otwarty, ale prąd popłynie dopiero po zamknięciu drogi.
Wzór, który warto zapamiętać, wygląda tak: ℰ = -N · ΔΦ / Δt. Strumień magnetyczny Φ zależy od indukcji pola B, powierzchni A i kąta ustawienia cewki względem pola: Φ = B · A · cos θ. Im szybciej zmienia się strumień, tym większe napięcie się pojawia.
| Czynnik | Co robi z napięciem | Praktyczny przykład |
|---|---|---|
| Liczba zwojów N | Zwiększa napięcie proporcjonalnie | Cewka 100-zwojowa daje zwykle około 10 razy większe napięcie niż 10-zwojowa przy tych samych warunkach |
| Szybkość zmian pola | Im większa, tym wyższe napięcie | Szybciej poruszony magnes daje wyraźniejszy impuls |
| Indukcja magnetyczna B | Silniejsze pole ułatwia indukcję | Rdzeń ferromagnetyczny zwiększa skuteczność transformatora |
| Pole powierzchni A | Zwiększa strumień przechodzący przez pętlę | Większa cewka zbiera większą zmianę strumienia |
| Kąt θ | Zmienia wartość strumienia przez cos θ | Obracająca się cewka w generatorze stale zmienia napięcie |

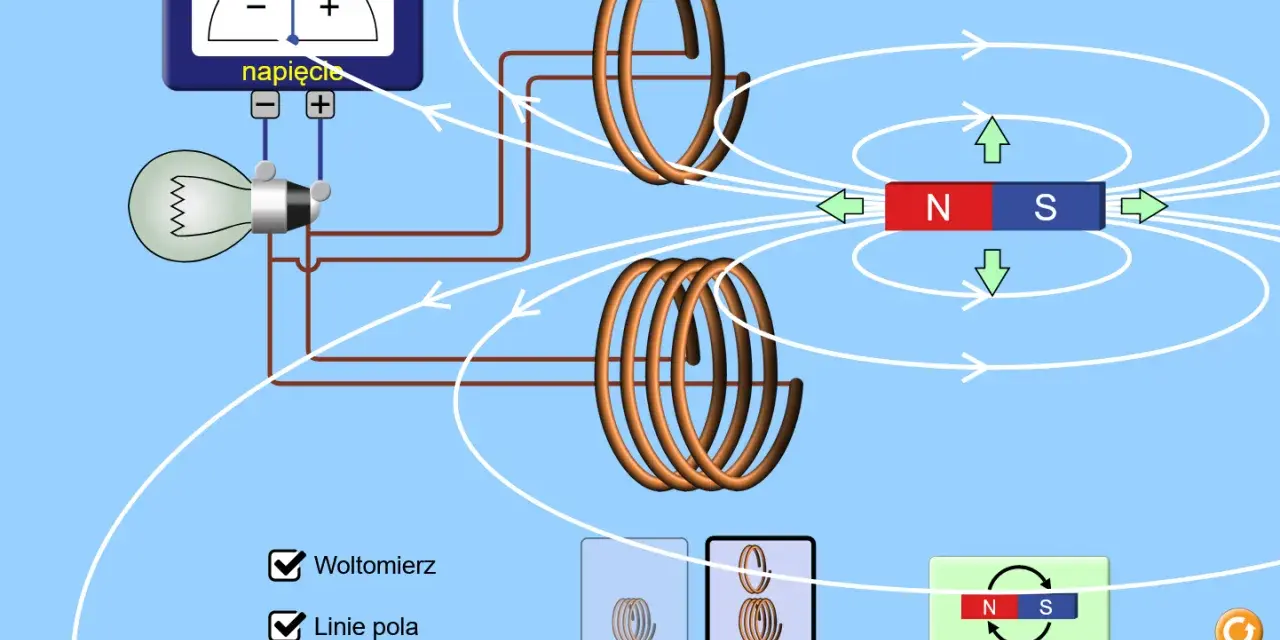

W praktyce są trzy podstawowe sposoby wywołania indukcji: zmiana pola magnetycznego, zmiana powierzchni pętli albo zmiana jej ustawienia względem pola. To dlatego generator działa przy obrocie cewki, a nie dlatego, że „magnes po prostu jest w pobliżu”. Sama obecność magnesu nie wystarcza, jeśli nic się nie zmienia.
Dlaczego znak minus zmienia wszystko
Ten mały minus we wzorze nie jest ozdobą. Pokazuje kierunek zjawiska i mówi, że układ reaguje przeciwko zmianie, która go wywołała. Jeśli strumień magnetyczny rośnie, indukowany prąd wytwarza pole, które ten wzrost hamuje. Jeśli strumień maleje, układ próbuje go podtrzymać. To właśnie sens reguły Lenza.
W praktyce oznacza to dwie ważne rzeczy. Po pierwsze, energia nie bierze się znikąd: jeśli generujesz prąd ruchem magnesu lub cewki, ktoś musi wykonać pracę mechaniczną. Po drugie, w układach elektronicznych ten sam mechanizm może być pożyteczny albo kłopotliwy. Pożyteczny, gdy chcesz przenieść energię przez pole magnetyczne. Kłopotliwy, gdy w torze sygnałowym pojawiają się niechciane zakłócenia i sprzężenia.
- Gdy strumień rośnie, indukowane pole próbuje temu wzrostowi przeciwdziałać.
- Gdy strumień maleje, indukowane pole stara się go podtrzymać.
- Gdy kierunek ruchu się odwraca, odwraca się też kierunek prądu indukowanego.
To dlatego w zadaniach szkolnych nie wystarcza samo policzenie wartości napięcia. Trzeba jeszcze ustalić kierunek prądu, zwykle z pomocą reguły prawej dłoni lub bezpośrednio z reguły Lenza. I właśnie to rozróżnienie często odróżnia poprawne rozumienie zjawiska od mechanicznego wstawiania wzoru.
Jak policzyć napięcie indukowane w cewce
W obliczeniach zawsze zaczynam od trzech pytań: ile jest zwojów, jak bardzo zmienia się strumień i w jakim czasie. Gdy masz te dane, wzór robi resztę. Jeśli interesuje cię tylko wartość bez znaku, liczysz moduł napięcia. Jeśli chcesz znać kierunek, musisz jeszcze uwzględnić zwrot zmiany pola.
Przykład jest prosty. Cewka ma 50 zwojów. Strumień magnetyczny spada z 0,020 Wb do 0,012 Wb w czasie 0,04 s. Zmiana strumienia wynosi 0,008 Wb, więc wartość napięcia indukowanego to: 50 × 0,008 / 0,04 = 10 V. Taki wynik nie jest imponujący sam w sobie, ale dobrze pokazuje skalę zależności: kilka parametrów fizycznych daje od razu liczbę, którą można wykorzystać w projekcie lub analizie układu.
W praktyce projektowej liczy się nie tylko wynik końcowy, ale też to, co go najbardziej podbija. Najczęściej są to:
- większa liczba zwojów, gdy potrzebujesz wyższego napięcia na wyjściu,
- szybsza zmiana pola, jeśli pracujesz z ruchem mechanicznym lub przełączaniem,
- lepsze sprzężenie magnetyczne, na przykład przez rdzeń ferromagnetyczny,
- mniejsza odległość między elementami, gdy chcesz ograniczyć straty na sprzężeniu rozproszonym.
Jeśli po tej sekcji pojawia się pytanie „dlaczego czasem napięcie jest wysokie mimo małej konstrukcji?”, odpowiedź zwykle jest prosta: liczy się nie tylko rozmiar układu, ale tempo zmian i jakość sprzężenia magnetycznego. Na tym właśnie opierają się transformatory i wiele elementów elektroniki mocy.
Gdzie spotkasz to zjawisko w elektronice

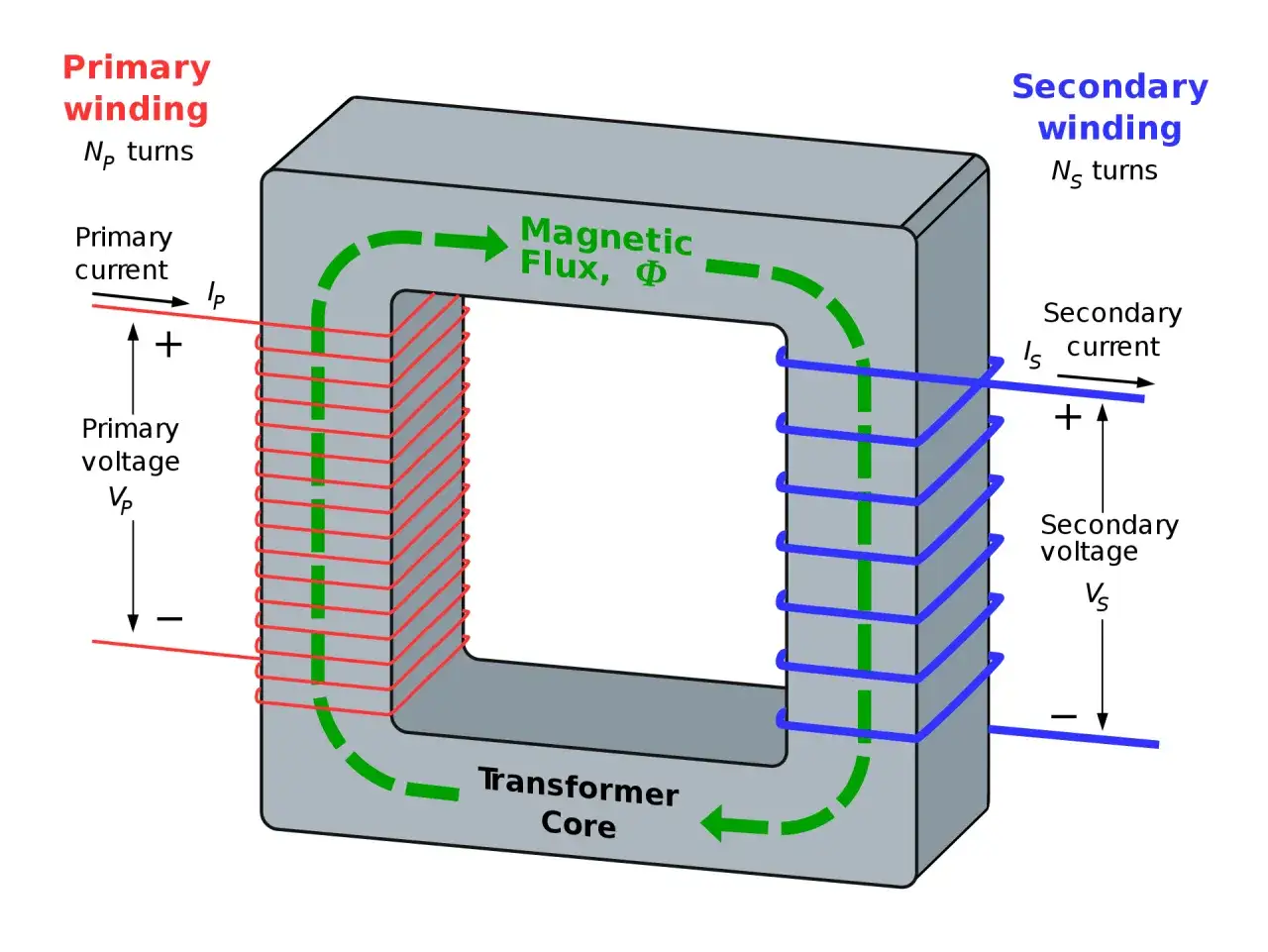

W elektronice i energetyce to zjawisko jest zaskakująco wszechobecne. Najbardziej oczywisty przykład to transformator: na uzwojeniu pierwotnym płynie prąd zmienny, w rdzeniu powstaje zmienny strumień, a w uzwojeniu wtórnym indukuje się napięcie. To dlatego transformator potrafi podnosić albo obniżać napięcie, ale nie działa sensownie z czystym prądem stałym.
Drugim klasycznym zastosowaniem jest generator. Tu zamiast zmieniać prąd, zmieniasz położenie cewki lub magnesu. Ruch mechaniczny zamienia się w energię elektryczną, a cała zasada sprowadza się do tej samej zależności: ma się zmieniać strumień. To samo dotyczy wielu innych urządzeń, które na pierwszy rzut oka wyglądają zupełnie inaczej.
- Dławiki i cewki - ograniczają gwałtowne zmiany prądu i magazynują energię w polu magnetycznym.
- Mikrofony dynamiczne - zamieniają drgania membrany na sygnał elektryczny.
- Przetworniki gitarowe - wychwytują ruch struny w polu magnetycznym i zamieniają go na sygnał audio.
- Ładowanie indukcyjne - przenosi energię bez styków, przez zmienne pole magnetyczne między cewkami.
- Układy pomiarowe - wykorzystują indukcję do kontroli prądu, napięcia lub położenia.
W fotowoltaice warto rozdzielić dwie rzeczy, bo często są mylone. Sam moduł PV wytwarza prąd dzięki efektowi fotowoltaicznemu, a nie indukcji. Natomiast dalej w systemie, zwłaszcza w falowniku i na etapie dopasowania napięcia do sieci, indukcja znów staje się ważna. To już nie jest detal teoretyczny, tylko realny fragment toru energetycznego.
Jak projektować układy, żeby kontrolować indukcję
W praktyce projektowej ja zawsze patrzę na dwie strony medalu: tam, gdzie indukcja jest pożądana, trzeba ją wzmacniać; tam, gdzie jest źródłem zakłóceń, trzeba ją ograniczać. W elektronice mocy i w instalacjach energetycznych różnica między jednym a drugim bywa bardzo odczuwalna w postaci sprawności, temperatury pracy i poziomu emisji elektromagnetycznej.
Jeśli chcesz, żeby układ działał lepiej, zwróć uwagę na kilka rzeczy:
- Zmniejszaj powierzchnię pętli przewodów, gdy chcesz ograniczyć zbieranie zakłóceń i emisję pola.
- Stosuj skrętkę tam, gdzie prądy szybko się zmieniają, bo skręcenie częściowo znosi pola magnetyczne.
- Dobieraj rdzeń ferromagnetyczny, jeśli zależy ci na lepszym sprzężeniu i większej skuteczności transformacji.
- Laminuj rdzeń, żeby ograniczyć prądy wirowe, które zamieniają energię w ciepło.
- Nie licz na transformator przy stałym DC, bo bez zmian strumienia nie będzie sensownego napięcia wtórnego.
Jedna z najczęstszych pomyłek początkujących polega na tym, że traktują cewkę jak „magiczny przewód od napięcia”. Tymczasem cewka nie tworzy energii sama z siebie. Ona reaguje na zmianę. Gdy rozumiesz ten warunek, łatwiej przewidujesz też skutki uboczne, takie jak przeciążenie, nasycenie rdzenia, nagrzewanie czy zakłócenia w torach sygnałowych.
Co z tej zasady zostaje w instalacjach PV i elektronice mocy
W instalacjach fotowoltaicznych najważniejsze jest rozróżnienie między źródłem energii a elementami, które tę energię przetwarzają. Moduł PV produkuje DC, ale falownik, filtry, dławiki i ewentualne transformatory pracują już w świecie, w którym indukcja ma bezpośrednie znaczenie. To dlatego wiedza o zmianie strumienia magnetycznego przydaje się nie tylko studentom fizyki, ale też każdemu, kto projektuje lub ocenia układ zasilania.
W energetyce sieciowej ta sama zasada pozwala podnosić napięcie do przesyłu i obniżać je przy odbiorcy. Wyższe napięcie to niższy prąd przy tej samej mocy, a niższy prąd oznacza mniejsze straty liniowe. Z perspektywy użytkownika końcowego to po prostu bardziej efektywna i bezpieczniejsza dystrybucja energii. Z perspektywy projektanta to zestaw konkretnych kompromisów: sprawność, zakłócenia, koszt, masa i temperatura pracy.
- Panel PV nie działa na zasadzie indukcji, tylko konwersji światła na prąd.
- Falownik i elementy magnetyczne wokół niego już korzystają z tej samej fizyki co transformator.
- Sieć energetyczna używa transformacji napięcia, aby ograniczać straty przesyłowe.
Jeśli chcesz naprawdę dobrze rozumieć elektronikę i energetykę, zacznij od jednego pytania: co dokładnie się zmienia w polu magnetycznym i gdzie ta zmiana trafia dalej. To właśnie z takiej analizy wynikają generatory, transformatory, dławiki, filtry i większość sensownych rozwiązań w nowoczesnych układach zasilania.
