Tranzystor bipolarny to jeden z tych elementów, które nadal warto rozumieć, nawet jeśli wiele nowych projektów opiera się na MOSFET-ach i układach scalonych. W praktyce pomaga wzmacniać sygnały, sterować obciążeniami i budować proste, przewidywalne stopnie analogowe. Poniżej pokazuję, jak działa, na co patrzeć w nocie katalogowej i kiedy jego użycie ma sens, a kiedy lepiej od razu wybrać inne rozwiązanie.
Najważniejsze informacje o działaniu i doborze
- BJT steruje większym prądem kolektora małym prądem bazy, dlatego dobrze sprawdza się w klasycznych układach wzmacniających i przełączających.
- Najczęściej spotkasz odmiany NPN i PNP, przy czym NPN zwykle jest prostszy do użycia w przełączaniu niskostronnym.
- Do wyboru elementu liczą się przede wszystkim: dopuszczalny prąd, napięcie kolektor-emiter, wzmocnienie, straty i obszar bezpiecznej pracy.
- Przy przełączaniu kluczowe są nasycenie, prąd bazy i szybkość wyłączania, bo to one wpływają na straty cieplne.
- W układach związanych z energią i zasilaniem BJT często trafia do sekcji pomocniczych, a nie do głównej ścieżki mocy.
Jak działa tranzystor bipolarny w praktyce
Najprościej widzę go jako element, w którym mały prąd bazy kontroluje większy prąd między kolektorem a emiterem. To właśnie dlatego BJT bywa nazywany tranzystorem prądowym. W wersji krzemowej złącze baza-emiter przewodzi zwykle przy napięciu około 0,6-0,7 V, ale to nie jest wartość „magiczna” i w realnym układzie zależy od prądu oraz temperatury.

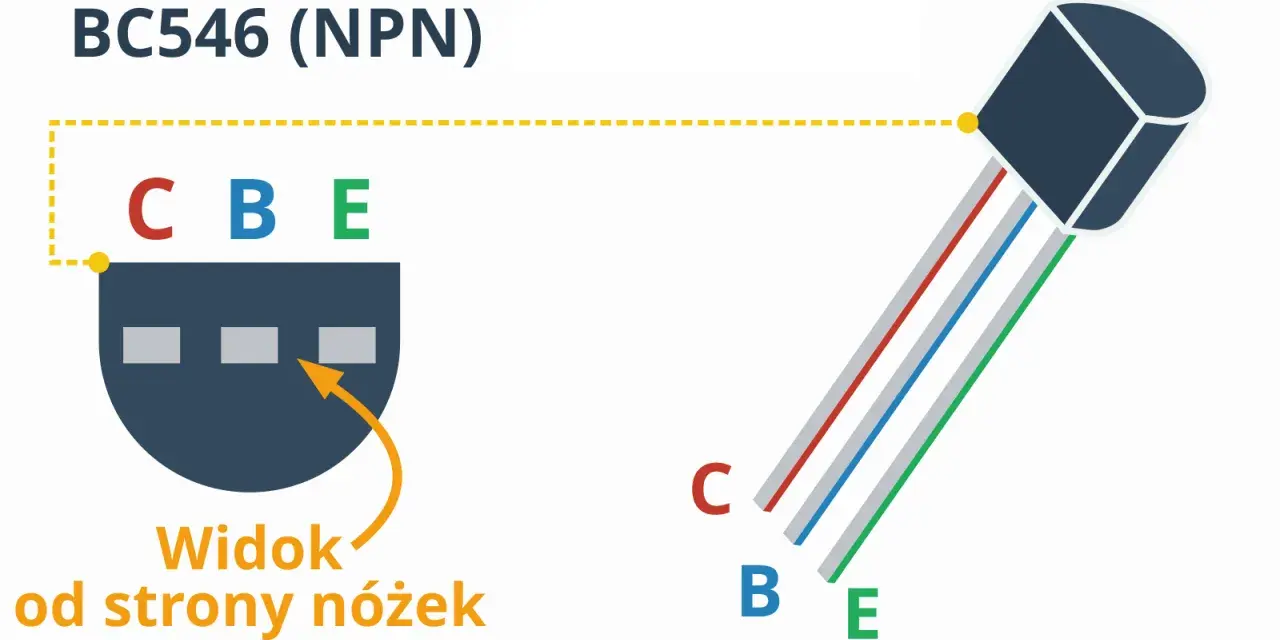

W środku nie ma żadnej tajemnicy: są trzy obszary półprzewodnika i trzy wyprowadzenia. Najważniejsze jest to, że tranzystor nie zachowuje się jak idealny zawór. Jego wzmocnienie prądowe, oznaczane jako β lub hFE, zmienia się wraz z prądem kolektora, temperaturą i konkretną serią produkcyjną. W praktyce spotyka się wartości od kilkunastu do kilkuset, ale ja nigdy nie zakładam, że katalogowe wzmocnienie będzie identyczne w każdym punkcie pracy.
| Typ | Jak go rozumiem w praktyce | Typowe zastosowanie | Na co zwracam uwagę |
|---|---|---|---|
| NPN | Łatwiej sterować go względem masy | Przełączanie niskostronne, proste stopnie wzmacniające | Wygodny, gdy obciążenie ma być podłączane do dodatniego zasilania |
| PNP | Pracuje „odwrotnie” względem NPN | Wysokostronne przełączanie, pary komplementarne | Wymaga trochę innego sposobu sterowania bazą |
Jeśli ktoś zaczyna naukę elektroniki, zwykle szybciej rozumie NPN, bo łatwiej wkomponować go w układ z masą jako punktem odniesienia. Gdy już to uporządkujemy, sensownie jest przejść do trybów pracy, bo właśnie one decydują, czy element wzmacnia, przewodzi czy po prostu się odcina.
Tryby pracy, które warto rozumieć
BJT nie działa w jednym stałym stanie. Dla praktyki najważniejsze są trzy obszary pracy: odcięcie, obszar aktywny i nasycenie. To od nich zależy, czy element nadaje się lepiej do wzmacniania sygnału, czy do przełączania obciążenia.
Odcięcie
W odcięciu tranzystor jest praktycznie wyłączony. Prąd kolektora jest wtedy bardzo mały, więc układ zachowuje się jak otwarty przełącznik. W sterowaniu przekaźnikiem albo diodą LED to stan, który chcę uzyskać, gdy obciążenie ma być wyłączone.
Obszar aktywny

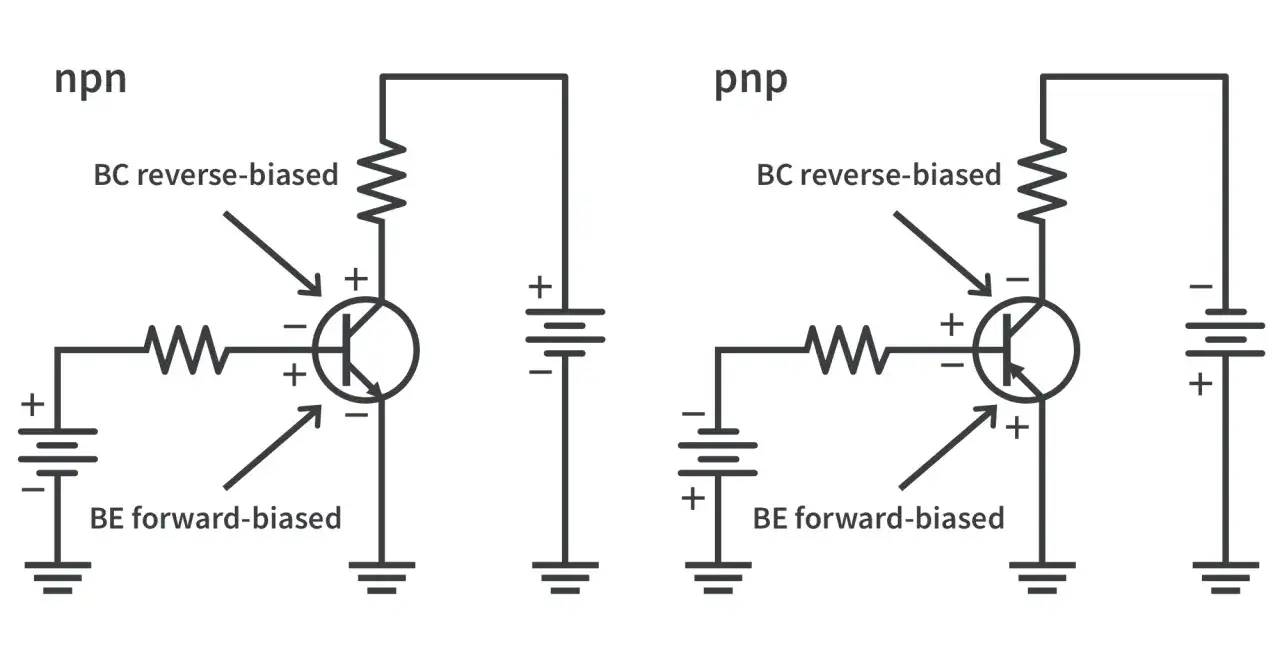

W obszarze aktywnym BJT pracuje jak wzmacniacz. Niewielka zmiana prądu bazy przekłada się na zmianę prądu kolektora. To właśnie ten tryb wykorzystuje się w klasycznych wzmacniaczach, źródłach prądowych i prostych układach analogowych. Trzeba jednak pamiętać, że parametry nie są idealnie stabilne, więc rozsądny projekt opiera się na sprzężeniu zwrotnym i elementach zewnętrznych, a nie na samym „ładnym” β z tabeli.
Przeczytaj również: Tranzystor co to - Poznaj działanie, rodzaje i zasady doboru
Nasycenie
W nasyceniu tranzystor ma przewodzić możliwie mocno i zachowywać się jak zamknięty przełącznik. Wtedy napięcie kolektor-emiter spada do niskiej wartości, ale nie znika całkowicie. W małych tranzystorach może to być ułamek wolta, a w mocniejszych elementach znacznie więcej. To ważne, bo właśnie tutaj zaczynają się straty cieplne, które początkujący często bagatelizują.
Jest jeszcze jeden detal, o którym łatwo zapomnieć: przy wyłączaniu tranzystor w nasyceniu potrzebuje czasu na usunięcie ładunku z bazy. Ten czas magazynowania potrafi spowolnić przełączanie i zwiększyć straty, zwłaszcza gdy układ pracuje z większą częstotliwością. Dlatego w następnym kroku warto spojrzeć na parametry, które naprawdę decydują o jakości wyboru.
Na które parametry patrzę przed wyborem
W nocie katalogowej nie szukam jednego „najlepszego” parametru, tylko zestawu liczb, które razem mówią, czy element pasuje do zadania. Samo wysokie wzmocnienie nic nie daje, jeśli tranzystor ma za mały prąd kolektora albo za słabą obudowę termiczną. Najpierw patrzę na ograniczenia bezwzględne, potem na zachowanie w pracy ciągłej, a dopiero na końcu na wygodę sterowania.
| Parametr | Co oznacza | Dlaczego jest ważny | Praktyczna uwaga |
|---|---|---|---|
| Ic | Maksymalny prąd kolektora | Określa, jak duże obciążenie można bezpiecznie sterować | Dobieram z zapasem, nie „na styk” |
| Vce max | Maksymalne napięcie kolektor-emiter | Chroni przed przebiciem | Uwzględniam przepięcia i szpilki z obciążenia indukcyjnego |
| hFE / β | Wzmocnienie prądowe | Mówi, jaki prąd bazy może być potrzebny | Sprawdzam, przy jakim prądzie i temperaturze je podano |
| VCE(sat) | Napięcie nasycenia | Wpływa na straty mocy w stanie włączenia | Im niższe, tym zwykle lepiej dla przełącznika |
| Ptot | Dopuszczalna moc strat | Pokazuje, ile ciepła element może rozproszyć | W realnym układzie obniżam tę wartość przez temperaturę otoczenia |
| fT | Częstotliwość graniczna | Pomaga ocenić przydatność w szybszych układach | Im wyższa, tym łatwiej o sensowne zachowanie przy szybszym sygnale |
| SOA | Safe operating area | Opisuje bezpieczny obszar pracy przy napięciu i prądzie | To parametr, który ratuje układ przed cichą katastrofą termiczną |
Jeśli miałbym wskazać jedną rzecz, którą początkujący najczęściej przeceniają, byłoby to właśnie hFE. W praktyce o wiele ważniejsze bywa to, czy tranzystor wytrzyma prąd, nie przegrzeje się i zostanie poprawnie wysterowany w trybie nasycenia. A to naturalnie prowadzi do pytania, gdzie taki element ma dziś największy sens.
Gdzie ma największy sens w elektronice i energetyce
Najczęściej widzę go w prostych stopniach sterujących, wzmacniaczach sygnału i układach, w których trzeba przełączyć obciążenie bez budowania rozbudowanego drivera. Dobrze sprawdza się przy przekaźnikach, diodach LED, małych wentylatorach, transoptorach czy sygnałach z mikrokontrolera. W takich zadaniach liczy się prostota, przewidywalność i niski koszt elementu, a nie maksymalna sprawność.
W elektronice związanej z energią i fotowoltaiką traktuję go przede wszystkim jako element pomocniczy. Może obsługiwać sygnalizację, zabezpieczenia, detekcję stanów, sterowanie przekaźnikiem, prosty układ miękkiego startu albo niewielki driver dla części pomocniczej zasilacza. W głównej ścieżce mocy częściej wygrywa MOSFET lub IGBT, bo dają mniejsze straty i łatwiejszą skalowalność przy większych prądach.
Dobrym przykładem jest mały układ sterujący w falowniku albo zasilaczu pomocniczym: BJT bywa tam tani, wystarczająco szybki i bardzo prosty do osadzenia w klasycznym obwodzie z rezystorem bazy. Dla mnie to jego mocna strona. Nie próbuje być najbardziej zaawansowanym rozwiązaniem, tylko robi dokładnie to, czego oczekuje się w konkretnym miejscu projektu.
To jednak nie znaczy, że nadaje się do wszystkiego. Przy większych częstotliwościach przełączania, wysokich prądach i niskim napięciu zasilania lepiej sprawdza się porównanie z MOSFET-em, bo właśnie tam różnice zaczynają być najbardziej odczuwalne.
Kiedy lepszy będzie MOSFET, a kiedy zostać przy BJT
Jeżeli projekt jest prosty, prąd niezbyt duży, a sterowanie ma pozostać klasyczne i tanie, BJT nadal ma sens. Jeśli natomiast zależy mi na minimalnych stratach przewodzenia i szybkim przełączaniu przy większym prądzie, najczęściej spoglądam w stronę MOSFET-a. To nie jest religia technologiczna, tylko czysty rachunek strat, kosztu i trudności sterowania.
| Kryterium | BJT | MOSFET | Co z tego wynika |
|---|---|---|---|
| Sposób sterowania | Potrzebuje prądu bazy | Wymaga głównie naładowania bramki | MOSFET zwykle łatwiej skalować w szybszym przełączaniu |
| Straty w stanie włączenia | Zależą od VCE(sat) | Zależą od RDS(on) | Przy niskim napięciu i większym prądzie MOSFET często wygrywa |
| Szybkość wyłączania | Ogranicza ją ładunek w bazie | Zwykle szybszy w praktyce przełączania | Przy wyższych częstotliwościach MOSFET bywa bezpieczniejszym wyborem |
| Prostota układu | Bardzo prosta | Też prosta, ale driver bywa bardziej wymagający | W najprostszych aplikacjach BJT nadal jest wygodny |
| Gdzie zwykle wybieram | Małe i średnie prądy, proste sterowanie | Wyższa sprawność, większe prądy, szybsze przełączanie | Decyduje nie moda, tylko bilans strat i sterowania |
Praktyczna reguła, której sam się trzymam, jest dość prosta: jeśli obciążenie ma pracować z częstym przełączaniem albo przy większym prądzie, domyślnie sprawdzam MOSFET-a. Jeśli natomiast potrzebuję prostego, taniego i dobrze rozumianego elementu pomocniczego, BJT wciąż robi świetną robotę. Tę różnicę najlepiej zamknąć kilkoma zasadami wyboru, które oszczędzają najwięcej czasu w projekcie.
Co sprawdzam przed wyborem w projekcie
Zanim wstawię taki element do schematu, patrzę na pięć rzeczy: jaki prąd ma płynąć, jakie będzie napięcie, czy układ ma tylko przełączać czy też wzmacniać, ile prądu mogę oddać do bazy oraz jak dużo ciepła można realnie odprowadzić. To wystarczy, żeby odsiać większość nietrafionych decyzji już na etapie koncepcji.
- Prąd obciążenia - jeżeli jest większy, od razu rośnie znaczenie strat i obudowy.
- Napięcie pracy - zapas napięciowy chroni przed przepięciami i nieprzyjemnymi niespodziankami.
- Prąd sterujący - zbyt słaby driver bazy szybko odbija się na nasyceniu i temperaturze.
- Częstotliwość przełączania - przy wyższych częstotliwościach czas wyłączania zaczyna mieć realne znaczenie.
- Warunki termiczne - mała płytka, zamknięta obudowa i wysoka temperatura otoczenia mocno ograniczają margines.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: ten element nadal jest bardzo użyteczny, ale najlepiej działa tam, gdzie jego ograniczenia są świadomie uwzględnione. W układach pomocniczych, prostych wzmacniaczach i nieskomplikowanym przełączaniu potrafi być szybkim, tanim i sensownym wyborem. W bardziej wymagającej ścieżce mocy zwykle przegrywa z nowocześniejszymi rozwiązaniami, ale to nie odbiera mu wartości w dobrze dobranych zastosowaniach.
