Elementy tłumiące przepięcia są jednymi z tych części, o których rzadko myśli się na co dzień, a właśnie one często decydują o tym, czy zasilacz, falownik albo płyta sterująca przeżyją skok napięcia. W tym tekście wyjaśniam, jak działa warystor, kiedy ma sens w elektronice i fotowoltaice, jak go dobrać oraz po czym poznać, że przestał spełniać swoją rolę.
Najważniejsze informacje w kilku punktach
- To element nieliniowy: przy normalnym napięciu ma dużą rezystancję, a przy przepięciu gwałtownie ją obniża.
- Najlepiej sprawdza się tam, gdzie trzeba szybko odprowadzić energię impulsu, zwłaszcza w zasilaczach, rozdzielnicach i układach PV.
- Dobór opiera się na napięciu pracy, energii impulsu, prądzie udarowym, pojemności i warunkach montażu.
- Nie każdy typ ochrony robi to samo: MOV, MLV, TVS i iskiernik mają różne mocne strony.
- Zużyty element często nie wygląda spektakularnie, ale może mieć ślady przegrzania, wyższą upływność albo uszkodzony wskaźnik modułu.
Jak działa warystor i kiedy zaczyna przewodzić
To w praktyce rezystor zależny od napięcia. Gdy napięcie jest niskie, opór pozostaje bardzo duży i układ prawie nie pobiera prądu. Gdy pojawia się impuls przepięciowy, opór gwałtownie spada i energia zostaje odprowadzona z toru zasilania albo sygnału do bezpieczniejszej ścieżki.
W uproszczeniu zachowuje się jak bardzo szybki zawór bezpieczeństwa. Struktura z tlenku cynku tworzy granice przewodzące dopiero przy przekroczeniu określonego progu, dlatego element nie pracuje jak zwykły rezystor. Najważniejsza jest tu nieliniowość: normalnie nic nie robi, a przy skoku napięcia zaczyna działać niemal natychmiast, zwykle w skali nanosekund.
Trzeba jednak pamiętać o jednym ograniczeniu: każdy silny impuls zostawia po sobie ślad. Po wielu udarach parametr ochronny może się pogorszyć, dlatego nie traktuję tego rozwiązania jako części „na zawsze”, tylko jako zużywalne zabezpieczenie. To prowadzi prosto do pytania, gdzie rzeczywiście daje najlepszy efekt.
Gdzie ma sens w elektronice i energetyce
Najwięcej pożytku daje tam, gdzie trzeba zdusić krótkie, ale energetycznie kosztowne przepięcie zanim dotrze do czułej elektroniki. W zasilaczach sieciowych chroni wejście przed skokami z sieci 230 V, w sterownikach silników pomaga przy przepięciach komutacyjnych, a w układach fotowoltaicznych ogranicza skutki impulsów pochodzących z długich przewodów, przełączeń i wyładowań pośrednich.
Patrzę na to tak: jeśli układ ma wejście narażone na impuls i jednocześnie nie mogę pozwolić sobie na długi czas reakcji, ten element ma sens. Jeśli jednak mam do ochrony bardzo szybkie linie sygnałowe o małej pojemności, często lepiej sprawdzają się inne rozwiązania. Poniższa tabela porządkuje najczęstsze zastosowania.
| Zastosowanie | Co jest zagrożone | Dlaczego ochrona ma sens |
|---|---|---|
| Zasilacze i listwy przeciwprzepięciowe | Skoki napięcia z sieci i przełączeń | Przejmuje krótki impuls zanim dotrze do prostownika lub elektroniki sterującej |
| Falowniki i osprzęt PV | Impulsy od długich przewodów, burz i przełączeń | Pomaga ograniczyć energię zanim obciąży wejście DC lub stronę AC |
| Sterowniki silników | Przepięcia komutacyjne | Tłumi krótkie szpilki generowane przez indukcyjność uzwojeń |
| Układy sygnałowe | ESD i drobne impulsy | Chroni wejścia, ale często lepiej wypadają małe MLV lub diody TVS |
W instalacjach energetycznych ważne jest jeszcze jedno: ten element pracuje równolegle do chronionego obwodu, a nie w szeregu. Jeśli połączenie jest długie, chaotyczne albo źle uziemione, skuteczność spada szybciej, niż wielu osobom się wydaje. To naturalnie prowadzi do doboru parametrów, bo sam montaż nie wystarczy.
Jak dobrać odpowiedni element bez zgadywania
Ja zaczynam od trzech liczb: maksymalnego napięcia pracy, spodziewanej energii impulsu i miejsca montażu. Dopiero potem patrzę na szczegóły. Najczęstszy błąd to kupowanie po samym napięciu nominalnym, bez uwzględnienia tego, co układ naprawdę widzi w najgorszym scenariuszu.
| Parametr | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Napięcie pracy | Maksymalne napięcie ciągłe, przy którym element ma pozostać bierny | Musi być wyższe od rzeczywistego napięcia układu, nie tylko od wartości „na etykiecie” |
| Napięcie ograniczania | Poziom, do którego spada impuls po zadziałaniu | Powinno być niższe od wytrzymałości chronionego układu |
| Prąd udarowy | Jednorazowy impuls, który element ma przejąć | Im większa instalacja i dłuższe przewody, tym ważniejszy ten parametr |
| Energia w dżulach | Ile energii element może rozproszyć w impulsie | Nie warto brać zapasu „na oko” zbyt małego, bo element zużyje się za szybko |
| Pojemność | Istotna głównie w torach sygnałowych | Zbyt duża pojemność może pogorszyć transmisję danych |
| Temperatura i obudowa | Warunki pracy i odprowadzanie ciepła | Wysoka temperatura obniża margines bezpieczeństwa, więc trzeba uwzględnić derating |
W sieci 230 V AC często spotyka się elementy o napięciu pracy dobranym do realnych warunków instalacji, a w systemach PV dostępne są wersje dla typowych poziomów 600, 1000 i 1500 V DC. Tego nie wybiera się jednak wyłącznie po liczbie z katalogu. Ja zawsze sprawdzam jeszcze charakter impulsu, długość przewodów i to, czy obok pracuje bezpiecznik lub odłącznik termiczny. Następny krok to wybór właściwej technologii, bo nie każdy typ ochrony robi to samo.
Mov, mlv, tvs czy iskiernik jak wybrać właściwe zabezpieczenie
W praktyce porównuję te rozwiązania według jednego pytania: co chcę odprowadzić, a czego nie mogę przepuścić do układu. Dla zasilania i większych impulsów najczęściej wygrywa klasyczny MOV. Dla małych, szybkich linii sygnałowych częściej lepszy będzie MLV albo dioda TVS. Przy bardzo dużych udarach i niskiej pojemności sens ma iskiernik.
| Rozwiązanie | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| MOV | Duża energia, prosty dobór, dobre tłumienie przepięć sieciowych | Starzeje się po udarach, ma większą pojemność niż typowe zabezpieczenia sygnałowe | SPD, zasilacze, falowniki, wejścia AC i DC o większej energii |
| MLV | Mały rozmiar, szybka reakcja, dobre do układów kompaktowych | Mniejsza zdolność rozpraszania dużych energii niż większe wersje dyskowe | Porty I/O, linie sygnałowe, elektronika o ograniczonej przestrzeni |
| TVS | Precyzyjne ograniczanie napięcia, niska upływność, bardzo szybka odpowiedź | Zwykle mniejsza energia udarowa niż w dużych elementach varistorowych | Interfejsy cyfrowe, automotive, precyzyjne wejścia układów scalonych |
| Iskiernik | Bardzo duża wytrzymałość na udary i niska pojemność | Wolniejszy i zwykle wymaga współpracy z innym stopniem ochrony | Instalacje zewnętrzne, telekomunikacja, wielostopniowa ochrona przepięciowa |
Jeżeli miałbym uprościć wybór do jednego zdania, powiedziałbym tak: MOV bierze na siebie więcej energii, TVS lepiej pilnuje precyzji, a MLV jest kompromisem dla małych układów. To porządkuje decyzję, ale nadal zostaje temat błędów montażowych, a właśnie one często psują całą ochronę.
Najczęstsze błędy przy montażu i diagnozie
Najbardziej kosztowny błąd widuję wtedy, gdy ktoś wybiera komponent tylko po napięciu, a potem montuje go zbyt daleko od chronionego wejścia. Długi przewód działa jak nieproszony dodatek indukcyjny i osłabia efekt ograniczania. Drugi klasyk to brak sensownego połączenia z przewodem ochronnym albo masą odniesienia.
W obwodach sieciowych nie ignoruję też bezpieczeństwa termicznego. W modułach ochrony nie chodzi wyłącznie o sam element aktywny, ale również o odłączenie go po przegrzaniu. Jeśli układ nie ma sensownego zabezpieczenia termicznego, ryzyko rośnie, zwłaszcza przy powtarzalnych udarach albo w zamkniętej obudowie bez dobrego chłodzenia.
Po uszkodzeniu szukam zwykle takich objawów: przebarwień, pęknięć obudowy, zapachu przegrzania, wyraźnie wyższego nagrzewania lub wskaźnika awarii w module SPD. Czasem element wygląda „w porządku”, ale po dużym przepięciu i tak nie ma już pełnej charakterystyki. Wtedy nie warto zgadywać, tylko wymienić go razem z tym, co mogło dostać po drodze.
To szczególnie ważne w fotowoltaice, gdzie impuls z burzy może nie zniszczyć od razu elektroniki, ale stopniowo pogorszyć parametry ochrony. Dlatego w instalacjach PV patrzę szerzej niż na jeden dysk czy jeden moduł.

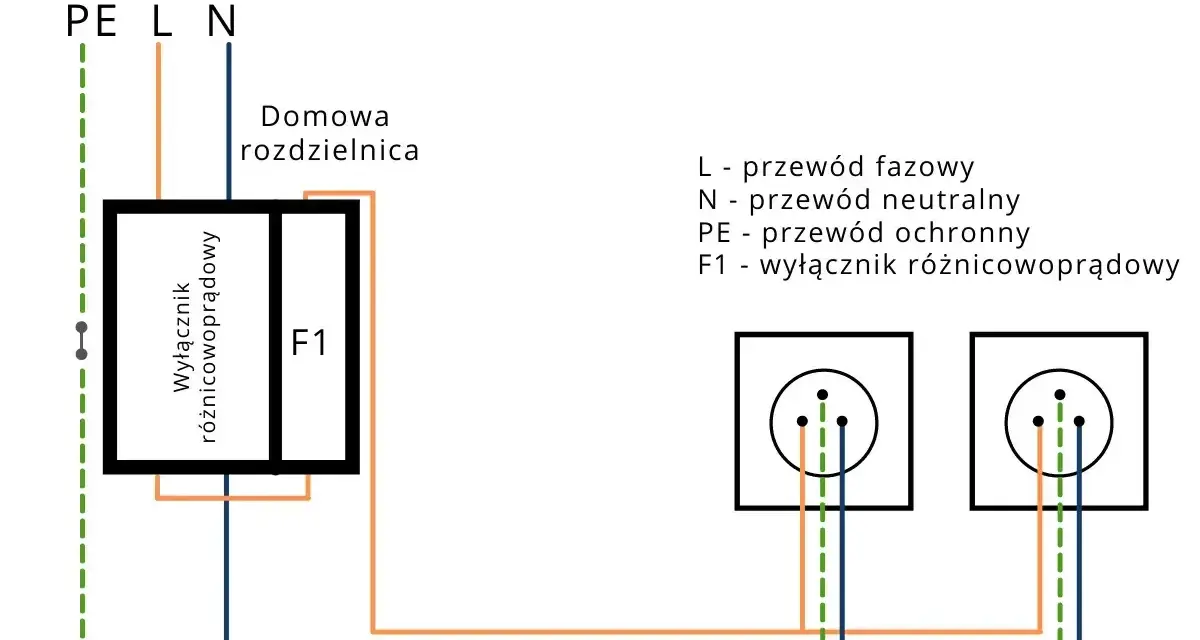

W fotowoltaice i rozdzielnicy domowej liczy się cały system ochrony
W instalacji domowej i PV nie chodzi o pojedynczy element, lecz o cały układ ochrony przeciwprzepięciowej. W praktyce oznacza to dobór miejsca montażu, klasy ogranicznika i współpracy z uziemieniem oraz przewodami połączeń wyrównawczych. Gdy obiekt ma zewnętrzną instalację odgromową, projekt ochrony jest zwykle ostrzejszy niż w budynku bez takiego systemu.
W dużym skrócie: przy wejściu do instalacji montuje się ochronę główną, bliżej wrażliwych odbiorników ochronę stopniowaną, a bezpośrednio przy sprzęcie ochronę końcową. W PV dochodzi jeszcze strona DC, gdzie napięcie stringu może być bardzo wysokie i gdzie trzeba myśleć o wersjach dopasowanych do 600, 1000 albo 1500 V DC. To nie jest detal, tylko warunek poprawnej pracy falownika i bezpieczeństwa całego pola.
Ja przy takich projektach zawsze sprawdzam trzy rzeczy: gdzie leży największe ryzyko, jak daleko biegną przewody i czy układ ochrony jest skoordynowany, a nie przypadkowy. Dopiero po tym ma sens pytanie o konkretny model. Dzięki temu nie kupuje się „byle jakiego zabezpieczenia”, tylko element, który faktycznie pasuje do układu. To prowadzi do ostatniego, bardzo praktycznego pytania: co warto sprawdzić przed zakupem albo wymianą.
Jak czytam parametry przed zakupem i nie kupuję ochrony w ciemno
Gdy wymieniam taki element albo dobieram nowy, patrzę najpierw na tabliczkę znamionową systemu, a dopiero potem na kartę katalogową. Nie odwrotnie. Na liście kontrolnej mam zwykle:
- maksymalne napięcie pracy układu,
- napięcie ograniczania po zadziałaniu,
- prąd udarowy i energię impulsu,
- temperaturę otoczenia i miejsce montażu,
- obecność odłącznika termicznego lub wskaźnika uszkodzenia,
- zgodność z charakterem obwodu: AC, DC, sygnał lub PV.
Jeśli mam wątpliwość, nie wymieniam samego wkładu „na oko”, tylko sprawdzam cały moduł ochronny. W układach sieciowych i w PV to zwykle bezpieczniejsze niż ratowanie pojedynczego elementu za wszelką cenę. W praktyce dobrze dobrany zabezpieczacz działa cicho i nie zwraca na siebie uwagi, a właśnie o to chodzi.
Najlepszy wniosek jest prosty: ten element ma sens wtedy, gdy jest dobrany do konkretnego napięcia, energii i miejsca montażu, a nie tylko do nazwy z katalogu. W elektronice i fotowoltaice chroni nie przed wszystkim, lecz przed bardzo realną częścią problemów z przepięciami, i robi to skutecznie tylko wtedy, gdy pracuje razem z resztą układu ochrony.
