W automatyce i elektronice przekaźnik półprzewodnikowy odgrywa rolę szybkiego, bezstykowego łącznika, który dobrze sprawdza się tam, gdzie klasyczny przekaźnik zużywa się zbyt szybko albo pracuje zbyt głośno. W tym tekście wyjaśniam, jak działa skrót ssr, kiedy ma przewagę nad przekaźnikiem elektromagnetycznym, jak dobrać go do obciążenia i na co uważać przy montażu, zwłaszcza w układach grzewczych i instalacjach energetycznych.
Najważniejsze informacje o przekaźniku półprzewodnikowym w praktyce
- SSR przełącza obwód elektronicznie, bez ruchomych styków, więc pracuje ciszej i znosi bardzo dużą liczbę cykli.
- Najważniejszy wybór to zgodność z obciążeniem: AC lub DC, prąd znamionowy, sposób załączania i warunki chłodzenia.
- Przekaźnik półprzewodnikowy oddaje ciepło nawet podczas pracy poprawnej, dlatego radiator bywa konieczny już przy umiarkowanych prądach.
- Do obciążeń rezystancyjnych zwykle pasuje zero-cross, a do indukcyjnych częściej potrzebne są inne warianty i dodatkowa ochrona.
- W instalacjach energetycznych i fotowoltaicznych najlepiej sprawdza się tam, gdzie liczy się częste przełączanie, odporność na zużycie i szybka reakcja.
Czym jest przekaźnik półprzewodnikowy i dlaczego zyskał taką popularność
To elektroniczny łącznik, który wykonuje tę samą podstawową pracę co przekaźnik mechaniczny, ale robi to bez styku i bez cewki poruszającej elementy metalowe. W praktyce oznacza to mniejsze zużycie, brak charakterystycznego kliknięcia i dużo wyższą trwałość przy częstym przełączaniu. TI opisuje takie rozwiązanie wprost jako przełącznik elektroniczny o przewadze wynikającej z braku elementów ruchomych.
Najważniejsze jest jednak to, że ten typ elementu nie jest uniwersalny. Z mojego doświadczenia najwięcej pomyłek bierze się z założenia, że każdy przekaźnik półprzewodnikowy działa tak samo. Tymczasem inne konstrukcje wybiera się do obciążeń rezystancyjnych, inne do silników, a jeszcze inne do obwodów DC. Już na tym etapie dobrze jest myśleć o nim nie jako o „lepszym przekaźniku”, tylko jako o wyspecjalizowanym narzędziu do konkretnego rodzaju obciążenia.
W segmencie automatyki i energetyki to właśnie ta specjalizacja decyduje o opłacalności. Jeśli urządzenie ma przełączać grzałkę, lampę, wentylator, pompę albo element sterowany cyklicznie wiele razy na godzinę, rozwiązanie półprzewodnikowe zwykle wygrywa powtarzalnością pracy. Z tego punktu płynnie przechodzimy do tego, jak ten element właściwie wykonuje przełączenie.
Jak działa taki przekaźnik od środka

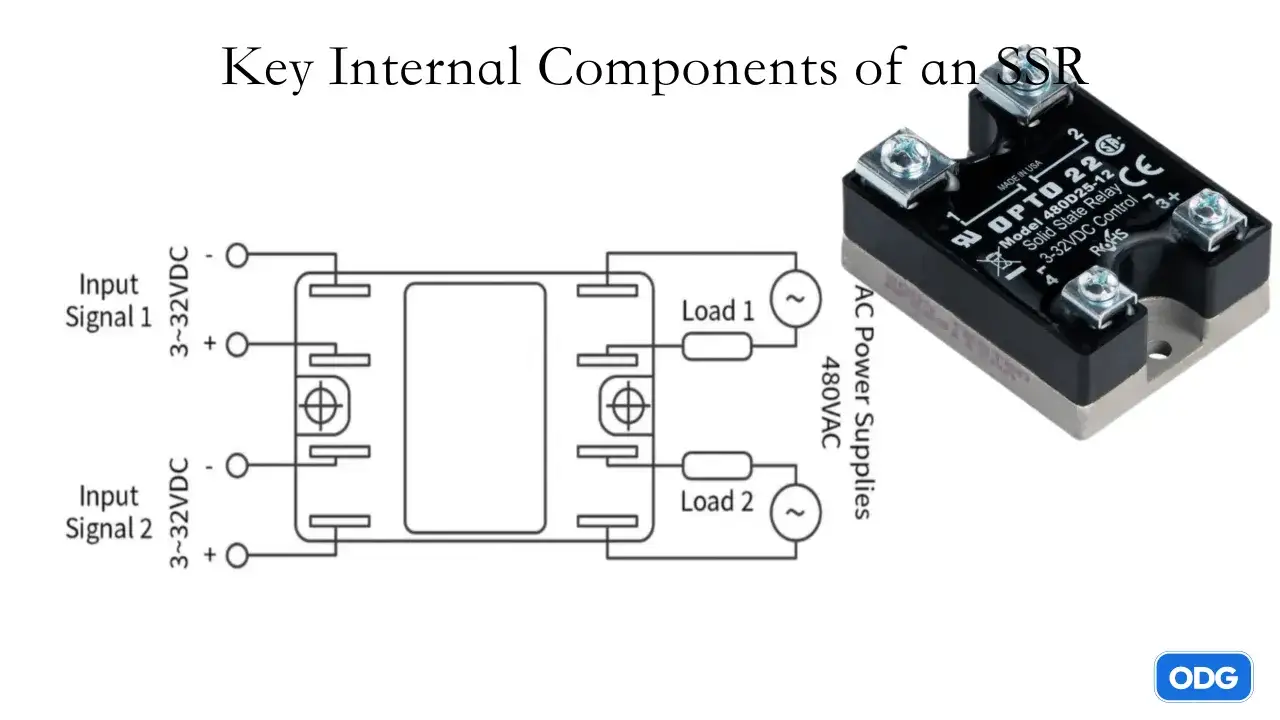

W środku nie ma klasycznego zestawu styków, tylko elementy półprzewodnikowe, najczęściej triaki, tyrystory albo tranzystory mocy. Sygnał sterujący nie zasila bezpośrednio obciążenia. Najpierw trafia do układu separacji, zwykle opartego na transoptorze, który zapewnia separację galwaniczną między częścią sterującą i wykonawczą. Według Omrona to właśnie ta izolacja i brak mechanicznych styków są jednymi z głównych cech SSR.
W praktyce warto rozróżnić trzy kwestie: moment załączenia, rodzaj obciążenia i sposób wyłączenia. W wariancie zero-cross przekaźnik załącza się wtedy, gdy napięcie przemienne przechodzi przez okolice zera. To zmniejsza zakłócenia i ogranicza prądy udarowe, dlatego ten tryb dobrze pasuje do grzałek i obciążeń rezystancyjnych. Wersje instant-on reagują szybciej, nawet poniżej 1 ms, i są przydatne tam, gdzie liczy się bardzo krótki czas reakcji albo sterowanie fazowe.
Do obwodów DC dobiera się inne topologie niż do AC. Tu nie wystarczy zapamiętać symbolu na obudowie, bo od tego zależy zarówno poprawność działania, jak i bezpieczeństwo całego układu. To dobry moment, by przejść od teorii do praktycznego doboru.
Jak dobrać element do obciążenia i uniknąć kosztownych pomyłek
Dobór zaczynam zawsze od dwóch pytań: co dokładnie ma być przełączane i jak często układ będzie pracował. Potem sprawdzam rodzaj napięcia, prąd pracy, prąd rozruchowy oraz sposób chłodzenia. Sam znam przypadki, w których przekaźnik miał „na papierze” odpowiedni prąd znamionowy, ale po kilku godzinach pracy bez radiatora układ wchodził w przegrzewanie. W SSR-ach papierowy zapas bywa złudny, bo liczy się nie tylko prąd, lecz także strata mocy na samym elemencie.
Warto pamiętać o dwóch parametrach, które początkujący pomijają najczęściej: spadku napięcia w stanie załączenia i prądzie upływu w stanie wyłączenia. Ten pierwszy zamienia się w ciepło. Omron pokazuje to bardzo konkretnie: przy spadku 1,6 V i prądzie 8 A powstaje 12,8 W strat cieplnych. Drugi parametr potrafi powodować drobne, ale irytujące efekty, na przykład żarzenie lampki LED albo niepełne wyłączenie bardzo małego obciążenia.
Jeśli chcesz dobrać element rozsądnie, sprawdź jeszcze trzy rzeczy:
- czy obciążenie jest rezystancyjne, indukcyjne czy pojemnościowe,
- czy potrzebujesz wersji AC, czy DC,
- czy producent zaleca radiator, warystor, snubber albo diodę gaszącą.
W układach o większych obciążeniach przydatna jest też twarda reguła bezpieczeństwa: powtarzalne piki prądowe nie powinny zbliżać się do granicy udarowej katalogu. Omron sugeruje praktycznie, by w normalnej pracy trzymać się mniej więcej połowy wartości udarowej, co daje realny bufor na starzenie i warunki pracy. Następna sekcja pokazuje, gdzie taka ostrożność ma największe znaczenie.
Gdzie przekaźnik półprzewodnikowy daje największą przewagę
Najlepiej sprawdza się tam, gdzie klasyczny przekaźnik zużywałby się po prostu zbyt szybko. Myślę przede wszystkim o układach grzewczych, automatyce budynkowej, sterowaniu oświetleniem, zasilaniu zaworów, pomp i elementów wykonawczych, które przełączają się bardzo często. W takich zastosowaniach brak styków oznacza brak ich wypalania i brak problemu z odbijaniem styków.
W branży energetycznej i fotowoltaicznej ma to bardzo praktyczny sens. SSR dobrze nadaje się do sterowania grzałkami w układach nadwyżek energii, do przełączania pomocniczych obwodów w magazynach energii, do sterowania wentylacją, pompami obiegowymi czy obciążeniami w systemach automatycznego wykorzystania produkcji z PV. Nie jest natomiast magicznym zamiennikiem wszystkiego, co ma przewodzić prąd. Do głównych torów rozłączania po stronie DC instalacji PV trzeba podchodzić znacznie ostrzej i zawsze sprawdzać, czy dany element ma wyraźnie podany rating DC oraz odpowiedni poziom izolacji.
Jeśli obciążenie ma być przełączane kilka razy dziennie, przewaga nad przekaźnikiem mechanicznym może nie robić wrażenia. Jeśli jednak mówimy o dziesiątkach, setkach albo tysiącach cykli, różnica rośnie szybko i właśnie wtedy bezstykowe rozwiązanie zaczyna mieć sens ekonomiczny. Żeby to dobrze ocenić, warto porównać oba podejścia obok siebie.
SSR i przekaźnik elektromagnetyczny nie rozwiązują tego samego problemu
| Cecha | Przekaźnik półprzewodnikowy | Przekaźnik elektromagnetyczny |
|---|---|---|
| Szybkość przełączania | Bardzo wysoka, od mikrosekund do kilku milisekund | Niższa, ograniczona ruchem styków |
| Zużycie mechaniczne | Brak styków, więc brak klasycznego zużycia kontaktów | Styki zużywają się i mogą się skleić |
| Hałas | Prawie bezgłośny | Słyszalne kliknięcie przy każdym zadziałaniu |
| Straty cieplne | Wyższe, często wymaga radiatora | Zwykle niższe w stanie załączenia |
| Odporność na częste cykle | Wysoka | Ograniczona przez zużycie mechaniczne |
| Typowe zastosowanie | Grzałki, szybkie sterowanie, automatyka, częste przełączenia | Uniwersalne obwody, proste przełączanie, niższy koszt wejścia |
Wniosek jest prosty: jeśli priorytetem jest trwałość, cisza i szybkie przełączanie, SSR zwykle wygrywa. Jeśli ważniejszy jest niski koszt, niewielkie straty cieplne i bardzo prosta wymiana, klasyczny przekaźnik nadal ma sens. Ja patrzę na to tak: wybór nie dotyczy tego, co jest „lepsze”, tylko tego, które ograniczenia są ważniejsze w danym projekcie. Po takim porównaniu łatwiej zrozumieć, gdzie najczęściej popełnia się błędy przy montażu.
Najczęstsze błędy przy montażu i eksploatacji
Pierwszy błąd to brak odprowadzania ciepła. SSR potrafi działać poprawnie elektrycznie, a mimo to przegrzewać się termicznie. W praktyce radiator, pasta termoprzewodząca albo odpowiedni montaż na metalowej płycie są często tak samo ważne jak sam dobór prądu znamionowego. Jeśli producent przewiduje konkretny radiator, nie warto tego omijać, bo zapas prądowy bez zapasu termicznego niewiele znaczy.
Drugi błąd to ignorowanie charakteru obciążenia. Dla obciążenia indukcyjnego, takiego jak cewka, silnik czy zawór, trzeba uwzględnić przepięcia i dobrać właściwą ochronę. W obwodach DC stosuje się diodę gaszącą, a w AC często snubber lub warystor. To nie są dodatki „na wszelki wypadek”, tylko elementy, które realnie przedłużają życie układu i ograniczają fałszywe zadziałania.Trzeci błąd dotyczy małych odbiorników. Prąd upływu w stanie wyłączenia bywa na tyle duży, że żarówka LED lekko świeci albo układ nie rozłącza się tak, jak oczekuje użytkownik. W takich przypadkach pomaga rezystor upustowy, zmiana typu SSR albo po prostu inne rozwiązanie wykonawcze. Czwarty problem to pomylenie wersji AC z DC. To nie jest detal katalogowy, tylko podstawowa granica działania. Gdy taki błąd pojawi się w projekcie, zwykle kończy się wymianą elementu albo niepotrzebną awarią w terenie.
Żeby nie wracać do tych samych problemów, warto mieć prostą listę kontrolną przed uruchomieniem. I właśnie nią domykam całość, dodając kilka rzeczy, które w praktyce oszczędzają najwięcej czasu.
Co sprawdzić przed uruchomieniem, żeby układ działał stabilnie
Przed pierwszym załączeniem sprawdzam zawsze zgodność napięcia sterującego, rodzaj obciążenia, sposób montażu i warunki chłodzenia. Jeśli obciążenie jest po stronie AC, upewniam się, czy wybrany model ma zero-cross, czy wersję do szybszego załączania. Jeśli po stronie DC, pilnuję kierunku przewodzenia, ochrony przed przepięciem i poprawnego zabezpieczenia przewodów. Taki przegląd zajmuje kilka minut, a oszczędza godziny szukania pozornie „losowych” usterek.
W praktyce najlepiej działa zasada: im częściej układ ma pracować, tym bardziej opłaca się dopracować chłodzenie, zabezpieczenie przeciwprzepięciowe i dobór do charakteru obciążenia. Przy prostym, rzadko przełączanym obwodzie nie ma sensu przepłacać za przewymiarowany model. Przy układzie energetycznym, grzewczym albo automatyce PV warto myśleć szerzej niż tylko o prądzie na tabliczce. Dobrze dobrany przekaźnik półprzewodnikowy nie zwraca na siebie uwagi właśnie dlatego, że po prostu działa stabilnie przez długi czas.
Jeśli mam wskazać jedną rzecz, którą naprawdę warto zapamiętać, to jest nią to, że ten element wybacza mniej błędów termicznych niż mechaniczny odpowiednik, ale odwdzięcza się szybkością, ciszą i trwałością tam, gdzie liczą się częste cykle oraz przewidywalna praca.
