To prosty wskaźnik ładunku, nie dokładny miernik
- pokazuje obecność ładunku, a w ograniczonym zakresie także jego znak
- działa dzięki odpychaniu ładunków jednoimiennych
- najbardziej wrażliwy jest na wilgoć, przeciąg i jakość izolacji
- wersja listkowa świetnie sprawdza się w szkole i w domu
- do precyzyjnych pomiarów lepszy jest elektrometer
Czym jest ten przyrząd i kiedy naprawdę się przydaje
Ja patrzę na ten temat bardzo praktycznie: to wskaźnik obecności ładunku, a nie narzędzie do dokładnego wyliczania jego wartości. W szkolnej fizyce przydaje się do pokazania elektryzowania przez tarcie, dotyk i indukcję, a w prostych doświadczeniach domowych pozwala sprawdzić, czy balon, grzebień albo plastikowa rurka rzeczywiście się naelektryzowały.
Najważniejsze jest jednak coś innego. Ten przyrząd dobrze uczy, że ładunek nie „znika” od razu, tylko przemieszcza się, rozkłada i ucieka przez słabe izolacje, dlatego w suchym pokoju zachowuje się inaczej niż przy otwartym oknie lub w wilgotnym powietrzu. To dobry wstęp do elektroniki, bo pokazuje różnicę między przewodnikiem, izolatorem i sytuacją, w której nawet drobne rozładowanie ma znaczenie.
Żeby zrozumieć, skąd bierze się ruch listków, trzeba przejść od samej definicji do tego, co dzieje się w środku układu.
Jak działa elektroskop i dlaczego listki się rozchylają
W środku wszystko opiera się na przewodniku. Metalowy pręt i cienkie listki pozwalają elektronom swobodnie się przemieszczać, a izolacja oddziela je od obudowy tak, by ładunek nie uciekał od razu. Kiedy do końcówki zbliża się naelektryzowane ciało, ładunki w układzie przesuwają się i na listkach pojawia się ten sam znak ładunku, więc zaczynają się odpychać.

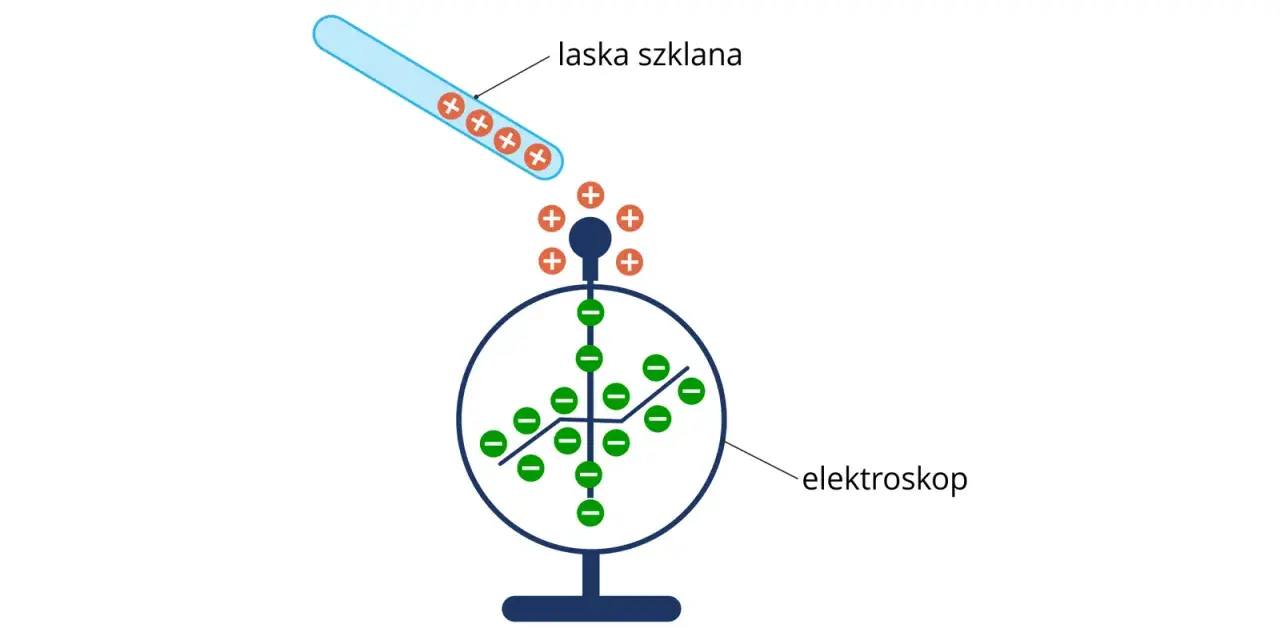

- Jeśli ciało tylko zbliżysz, układ reaguje przez indukcję, czyli przez przemieszczenie ładunków bez bezpośredniego kontaktu.

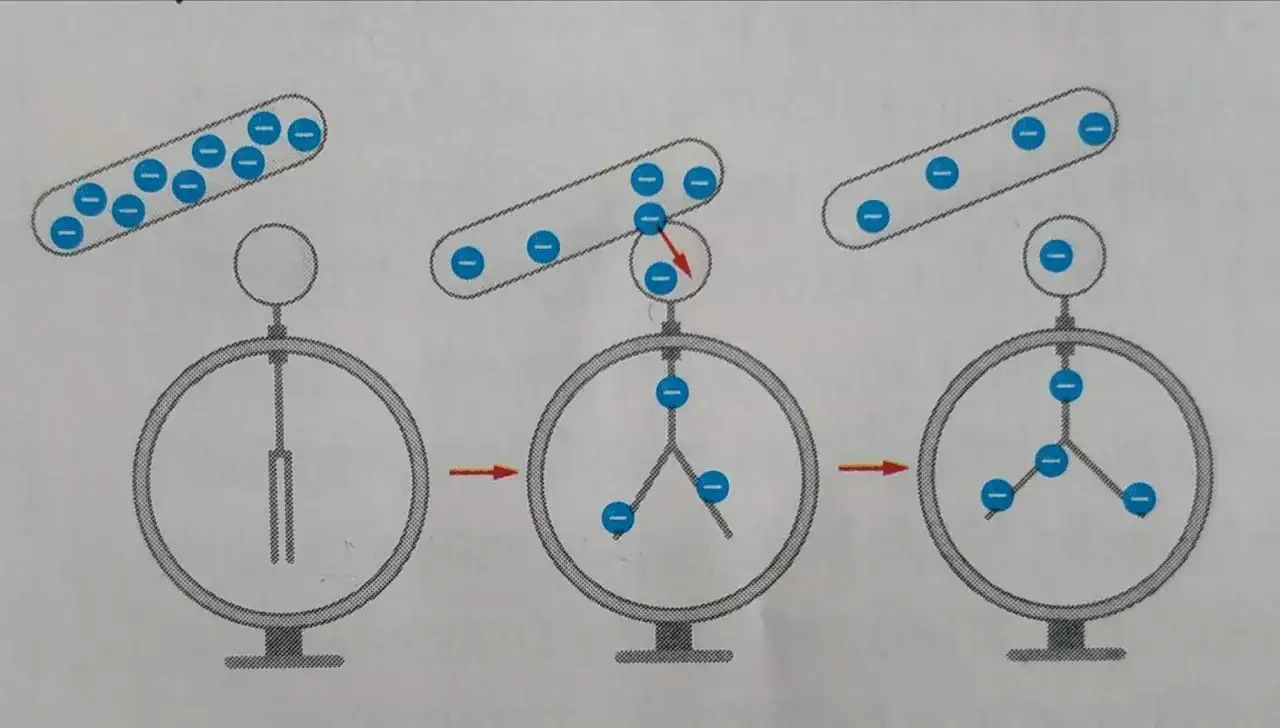

- Jeśli dotkniesz końcówki, część ładunku przepłynie do środka i listki pozostaną odchylone także po odsunięciu źródła.
- Jeśli użyjesz ciała o znanym znaku, możesz porównać reakcję układu i ostrożnie wnioskować o znaku badanego ładunku.
Ważne zastrzeżenie: sam fakt rozchylenia listków nie mówi jeszcze, ile ładunku zgromadził przedmiot. To sygnał jakościowy, nie precyzyjny odczyt. Na czułość mocno wpływają wilgotność, kurz, słaby styk i zbyt ciężkie listki, więc dwa identyczne doświadczenia wykonane w różnych warunkach mogą dać inne rezultaty. Dopiero gdy widzisz, jak układ reaguje na dotyk i na zbliżenie, ma sens przyjrzeć się jego budowie.
Z czego składa się prosta wersja listkowa
Najprostszy model nie jest skomplikowany, ale każdy element ma znaczenie. Jeśli któryś z nich zawodzi, cały układ staje się mało czytelny.
| Element | Rola | Na co uważać |
|---|---|---|
| Metalowy pręt | Przewodzi ładunek do listków | Nie może być pokryty grubą warstwą izolującą |
| Dwa cienkie listki z folii | Rozchylają się, gdy mają ten sam znak ładunku | Zbyt ciężkie albo zbyt sztywne będą reagować słabo |
| Izolator w miejscu przejścia przez pokrywę | Oddziela przewodnik od obudowy | Wilgoć i brud skracają czas utrzymania ładunku |
| Przezroczysta osłona | Chroni przed ruchem powietrza i przypadkowym dotknięciem | Nie może ocierać o listki ani ich przygniatać |
W praktyce szkolnej bardzo często używa się słoika albo innego przezroczystego pojemnika, bo łatwiej wtedy ograniczyć przeciągi i jednocześnie obserwować ruch folii. To prosty, ale sensowny kompromis: im mniej zakłóceń, tym czytelniejszy sygnał.
Skoro konstrukcja jest już jasna, można przejść do najczęstszych błędów przy odczycie.
Jak odczytać wynik i nie pomylić sygnałów
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na kąt rozchylenia i od razu wyciąga zbyt daleko idące wnioski. Ja odczytuję wynik w trzech krokach: czy układ zareagował, czy reakcja utrzymuje się po odsunięciu źródła i czy widać powtarzalność po kolejnym zbliżeniu tego samego przedmiotu.
- Jeśli listki odchylają się tylko chwilowo, problemem bywa słaba indukcja albo duża ucieczka ładunku przez wilgoć.
- Jeśli po dotknięciu pozostają rozchylone, układ został naładowany przez kontakt.
- Jeśli zachowują się chaotycznie, zwykle winny jest przeciąg, brudna obudowa albo niedostateczna izolacja.
- Jeśli reakcja jest bardzo słaba, materiał może mieć zbyt mały ładunek albo zbyt małą powierzchnię oddziaływania.
Warto też pamiętać o jednym szczególe, o którym początkujący często zapominają: sam przyrząd nie poda znaku ładunku bez punktu odniesienia. Do tego potrzebny jest obiekt o znanym znaku albo wcześniejsze naładowanie układu w kontrolowany sposób. To prowadzi już prosto do praktyki domowej, bo tam najłatwiej sprawdzić wszystko na prostych materiałach.
Jak zbudować prosty model do doświadczeń w domu lub w klasie
Do zrobienia prostego modelu nie potrzeba laboratoriów ani drogich części. Potrzebujesz raczej cierpliwości i suchego miejsca pracy niż skomplikowanych narzędzi.
Materiały
- przezroczysty słoik lub podobny pojemnik
- sztywny drut miedziany albo inny przewodnik
- dwie cienkie paski folii aluminiowej
- korek, plastikowa zakrętka albo inny izolator
- taśma klejąca i nożyczki
Przeczytaj również: Układ Darlingtona - Jak działa i kiedy wygrywa z MOSFET-em?
Montaż
- Przełóż drut przez izolator tak, aby stabilnie wystawał ponad pojemnik.
- Na dolnym końcu drutu zawieś dwa identyczne, lekkie paski folii.
- Ustaw listki tak, by swobodnie zwisały i mogły się odchylać bez tarcia o ścianki.
- Zamknij całość w pojemniku, zostawiając górny koniec drutu dostępny do dotykania lub zbliżania przedmiotów.
- Sprawdź działanie na naelektryzowanym balonie, plastikowym grzebieniu albo rurce z tworzywa.
Jeśli układ od razu opada, zwykle pomaga dokładniejsze osadzenie przewodnika, czystsza folia i suchsze powietrze. I jeszcze jedna rzecz: nie podłączaj takiego modelu do żadnego źródła zasilania sieciowego, bo to nie jest zabawka do instalacji elektrycznej, tylko prosty demonstrator zjawisk elektrostatycznych.
Gdy już działa domowa wersja, łatwiej zrozumieć, czym różni się od narzędzi używanych w pomiarach bardziej wymagających.
Elektrometer i inne narzędzia, które czasem myli się z prostym przyrządem
Tu najczęściej pojawia się nieporozumienie. Jeśli celem jest tylko sprawdzenie obecności ładunku, wystarczy model listkowy. Jeśli chcesz mierzyć coś liczbowo, potrzebujesz znacznie dokładniejszego urządzenia, czyli elektrometru. W elektronice warto też znać testery ESD, czyli przyrządy do sprawdzania ryzyka wyładowania elektrostatycznego.
| Narzędzie | Co pokazuje | Dokładność | Najlepsze zastosowanie |
|---|---|---|---|
| Model listkowy | Obecność ładunku i orientacyjnie jego znak | Niska | Lekcje, demonstracje, proste doświadczenia |
| Elektrometer | Wielkość ładunku lub napięcia | Wyższa | Laboratoria, pomiary, analiza |
| Tester ESD | Ryzyko wyładowania elektrostatycznego | Użytkowa, praktyczna | Serwis i ochrona elementów elektronicznych |
Dla mnie to ważne rozróżnienie, bo zbyt często szkolny eksperyment miesza się z pojęciem pomiaru laboratoryjnego. Nie każdy sygnał da się odczytać liczbowo, a nie każdy pomiar musi być precyzyjny, żeby dobrze tłumaczyć zjawisko. To właśnie dlatego ten temat tak dobrze prowadzi do elektroniki, ochrony układów i pracy z wrażliwymi komponentami.
Co ten temat mówi o elektronice, energii i bezpieczeństwie pracy
Najcenniejsza lekcja jest prostsza, niż się wydaje: ładunek elektrostatyczny potrafi się gromadzić tam, gdzie nie widać żadnego ruchu ani napięcia w rozumieniu codziennym. Suche powietrze, tworzywa sztuczne i tarcie wystarczą, by pojawił się problem, który w elektronice bywa kosztowny, a w instalacjach pomiarowych po prostu irytujący. Dlatego ochrona przed ESD, odpowiednie uziemienie stanowiska i rozsądne obchodzenie się z przewodnikami nie są dodatkiem, tylko częścią dobrej praktyki.
W kontekście energii i fotowoltaiki ten wniosek też ma sens. Przy pracy z elektroniką sterującą, czujnikami, złączami i elementami pomiarowymi liczy się nie tylko to, czy układ działa, ale też czy nie został narażony na niepotrzebne rozładowanie. Prosty model z folią aluminiową pomaga to zrozumieć szybciej niż długi opis w podręczniku.
Jeśli chcesz szybko utrwalić temat, zbuduj najpierw wersję z słoikiem i folią, a potem porównaj reakcję balonu, plastikowego grzebienia i własnej dłoni. To wystarczy, żeby zobaczyć, jak elektrostatyka przechodzi z teorii w czytelne, praktyczne doświadczenie.
