Para tranzystorów tworząca układ darlingtona przydaje się wtedy, gdy mały prąd sterujący ma włączyć większe obciążenie bez rozbudowanego drivera. W tym tekście wyjaśniam, jak działa taka para, jakie ma parametry, kiedy naprawdę pomaga, a kiedy lepiej postawić na inne rozwiązanie. Dorzucam też praktyczne wskazówki doboru, bo w elektronice różnica między „działa” i „działa dobrze” bywa bardzo konkretna.
Najważniejsze fakty, które warto znać przed użyciem pary Darlingtona
- Dwa tranzystory BJT pracują tu jak jeden element o bardzo dużym wzmocnieniu prądowym.
- Do przewodzenia potrzeba zwykle około 1,2-1,4 V na złączu baza-emiter całego stopnia.
- Największy plus to mały prąd bazy, a największy minus to wyższy spadek napięcia i większe straty mocy.
- Rozwiązanie dobrze sprawdza się przy przekaźnikach, cewkach, małych silnikach i prostych układach automatyki.
- Przy szybkim przełączaniu i wysokiej sprawności częściej lepszy jest MOSFET.
Na czym polega para Darlingtona

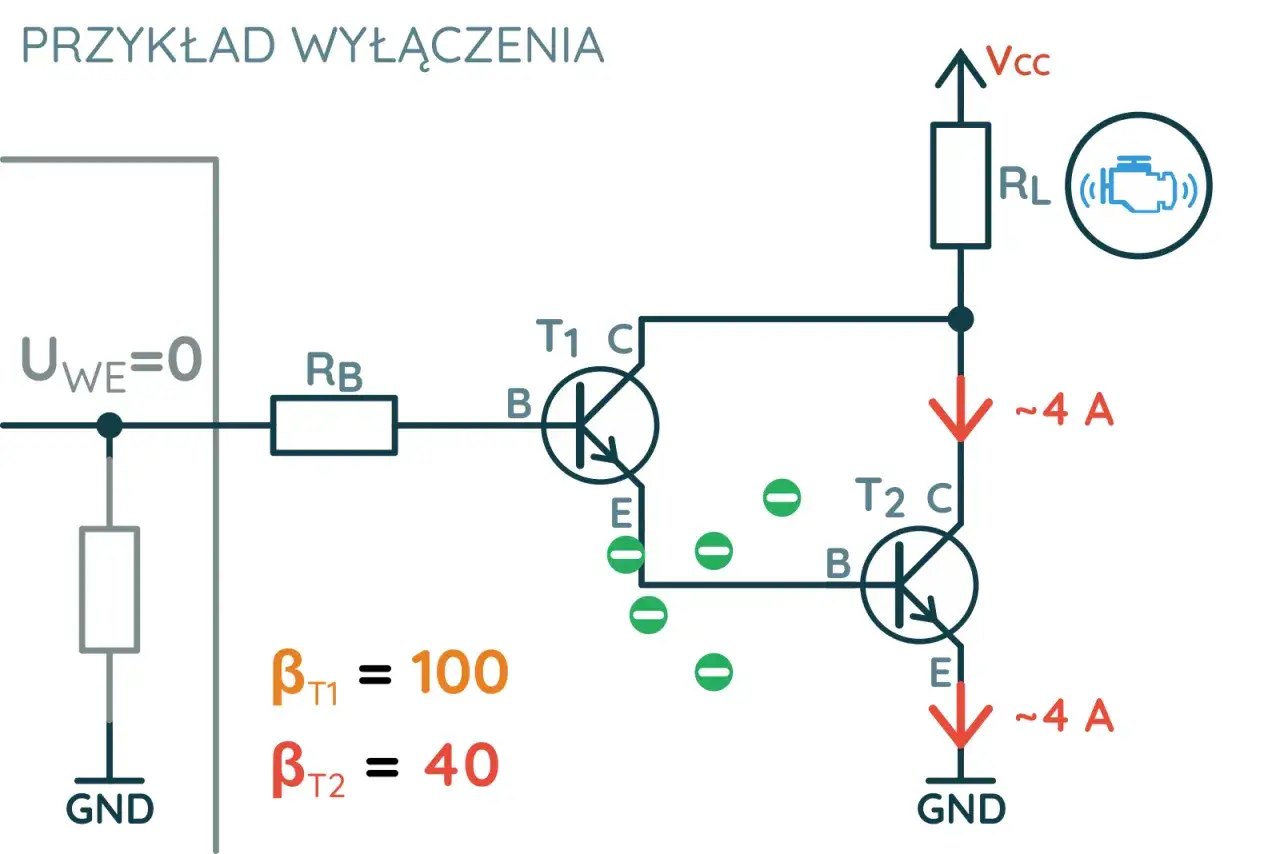

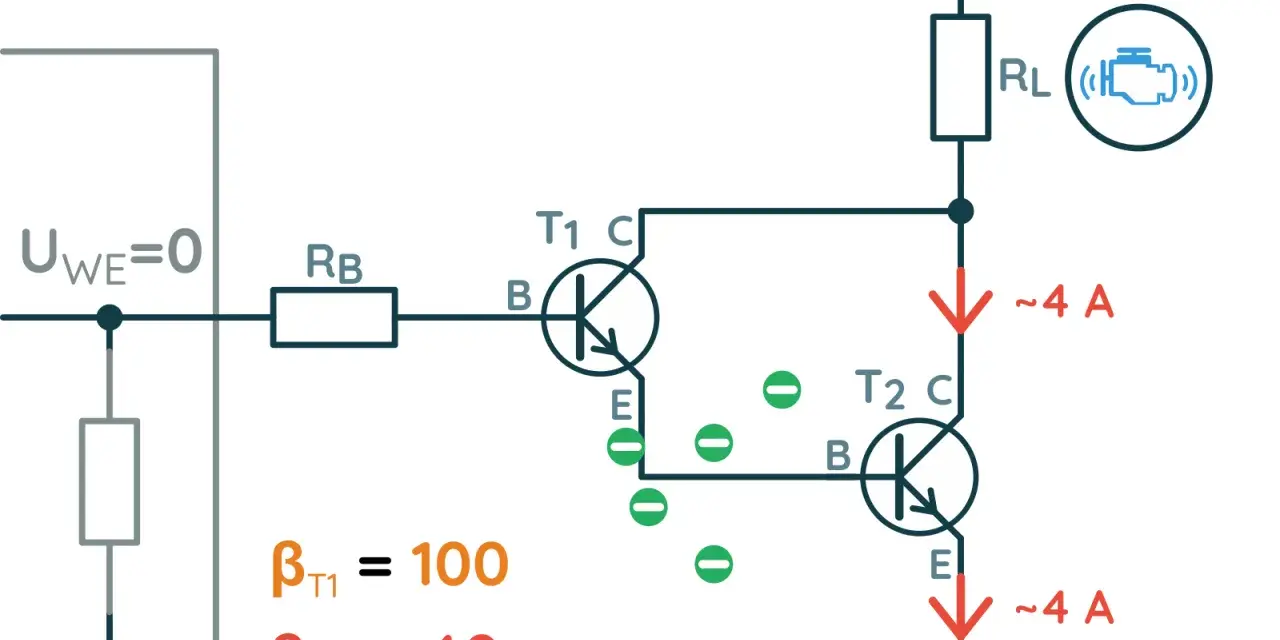

To połączenie dwóch tranzystorów bipolarnych, w którym emiter pierwszego steruje bazą drugiego, a kolektory są połączone wspólnie. W praktyce oznacza to, że pierwszy tranzystor wzmacnia prąd wejściowy, a drugi wzmacnia go jeszcze raz, więc cały stopień zachowuje się jak jeden tranzystor o bardzo dużym wzmocnieniu.W uproszczeniu można powiedzieć, że wzmocnienia obu tranzystorów się mnożą, dlatego całkowity współczynnik β potrafi być bardzo wysoki. Najczęściej spotyka się warianty NPN-NPN albo PNP-PNP, ale zasada pracy pozostaje ta sama. Ja patrzę na tę topologię jak na prosty sposób na „podbicie siły” tranzystora bez komplikowania sterowania.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie taka: to nie jest jeden mocny tranzystor, lecz dwa słabsze pracujące razem tak, żeby prąd sterujący był możliwie mały. Gdy już wiesz, z czego wynika ta wygoda, łatwiej zrozumieć jej cenę w parametrach pracy.
Jak zachowuje się w obwodzie i co oznaczają jego parametry
Najważniejsza różnica względem zwykłego BJT pojawia się już na wejściu. Ponieważ w przewodzeniu są dwa złącza baza-emiter, cały stopień potrzebuje zwykle około 1,2-1,4 V, żeby zacząć pracować. W nocie katalogowej Nexperii dla PMBTA14 widać to bardzo wyraźnie: DC current gain potrafi być ekstremalnie wysoki, ale napięcie włączenia i napięcie nasycenia też są wyższe niż w klasycznym tranzystorze bipolarnym. To dobry przykład, że wysokie wzmocnienie nie jest darmowe.
| Parametr | Typowy obraz w parze Darlingtona | Co to oznacza w praktyce |
|---|---|---|
| VBE(on) | około 1,2-1,4 V | Potrzebujesz wyższego napięcia sterującego niż przy pojedynczym BJT. |
| Wzmocnienie prądowe | Od setek do tysięcy, czasem więcej | Mały prąd bazy może uruchomić znacznie większy prąd kolektora. |
| VCE(sat) | Zwykle wyższe niż w zwykłym BJT, często około 1-2 V lub więcej | Rośnie strata mocy i spadek napięcia na obciążeniu. |
| Szybkość przełączania | Średnia lub niższa | To nie jest najlepszy wybór do szybkich impulsów i wysokiego PWM. |
| Prąd upływu | Zwykle wyższy niż w prostym BJT | Trzeba uważać w czujnikach i układach o dużej impedancji wejściowej. |
W notach katalogowych widać też drugą stronę medalu. STMicroelectronics pokazuje, że Darlington ma wyraźnie większy spadek VCE niż standardowy BJT, więc za prostsze sterowanie płaci się większymi stratami. Ja traktuję to jako klasyczny kompromis inżynierski: wygoda na wejściu, ale mniej komfortu po stronie mocy. To właśnie te liczby decydują, czy rozwiązanie sprawdzi się w projekcie, czy tylko wygląda dobrze na schemacie.
Gdzie sprawdza się najlepiej w praktyce
Najbardziej lubię ten układ tam, gdzie sygnał sterujący jest słaby, a obciążenie wymaga już wyraźnie większego prądu. W praktyce chodzi o proste interfejsy między mikrokontrolerem a elementem wykonawczym. W projektach związanych z automatyką, sterowaniem przekaźników czy pomocniczymi modułami w instalacjach fotowoltaicznych to nadal bywa sensowny wybór.
- Przekaźniki i styczniki pomocnicze - łatwo sterować cewką z mikrokontrolera albo układu logicznego.
- Małe silniki i wentylatory - gdy priorytetem jest proste wysterowanie, a nie najwyższa sprawność.
- Cewki, zawory i inne obciążenia indukcyjne - tu zawsze trzeba pamiętać o diodzie gaszącej.
- Proste stopnie wyjściowe w automatyce - zwłaszcza tam, gdzie liczy się wysoka czułość wejścia.
- Układy pomiarowe i czujnikowe - gdy sygnał wejściowy jest słaby, a trzeba nim uruchomić coś cięższego.
Warto jednak powiedzieć wprost, czego ten układ nie lubi. Przy szybkim PWM, pracy impulsowej z dużą częstotliwością albo wtedy, gdy każdy milivolt ma znaczenie, jego większy spadek napięcia i wolniejsze wyłączanie zaczynają przeszkadzać. Jeśli obciążenie jest indukcyjne, bez diody zabezpieczającej można bardzo szybko zniszczyć tranzystory. Gdy ten warunek jest spełniony, układ pracuje przewidywalnie; gdy nie jest, problemy pojawiają się natychmiast.
Jak wypada na tle zwykłego BJT i MOSFET-a
Pytanie „czy to lepsze od zwykłego tranzystora” wraca bardzo często. Ja odpowiadam na nie przez zastosowanie, nie przez samą nazwę elementu. Jeśli zależy ci głównie na łatwym sterowaniu, Darlington ma sens. Jeśli priorytetem jest niska strata mocy, zwykle lepiej wypada MOSFET.
| Kryterium | Para Darlingtona | Zwykły BJT | MOSFET |
|---|---|---|---|
| Prąd sterujący | Bardzo mały | Średni | Bardzo mały w stanie statycznym, ale trzeba ładować bramkę |
| Spadek w stanie ON | Wyższy | Niższy | Zwykle bardzo niski przy dobrym doborze |
| Szybkość | Średnia lub niższa | Zwykle lepsza | Zwykle bardzo dobra |
| Sprawność przy większym prądzie | Średnia | Średnia | Zazwyczaj najlepsza |
| Typowe zastosowanie | Proste wysterowanie, przekaźniki, interfejsy | Uniwersalne układy analogowe i przełączające | Przełączanie mocy, niskie straty, szybsza praca |
W instalacjach 12 V i 24 V, także tych związanych z automatyką wokół energii i fotowoltaiki, różnica między Darlingtonem a MOSFET-em potrafi być bardzo odczuwalna termicznie. Przy mniejszych obciążeniach to nadal drobiazg, ale przy większym prądzie spadek napięcia na Darlingtonie zamienia się w ciepło. Właśnie dlatego nie wybierałbym go automatycznie do każdego drivera mocy, nawet jeśli schemat wygląda kusząco prosto.
Jak dobrać go do obciążenia bez kosztownych pomyłek
Dobrze dobrany stopień działa przewidywalnie, ale tylko wtedy, gdy nie ignorujesz danych z noty katalogowej. Ja zawsze zaczynam od prostych pytań: jaki prąd płynie przez obciążenie, jakie napięcie zostaje na tranzystorze w stanie przewodzenia i czy układ zdąży się nie przegrzać. W praktyce lepiej zostawić 20-30% marginesu na napięcie i prąd niż projektować wszystko na styk.
- Sprawdź maksymalny prąd kolektora - nie tylko wartość ciągłą, ale też chwilową i warunki chłodzenia.
- Policz straty mocy - jeśli VCE(sat) wynosi 1,5 V, a prąd obciążenia 0,5 A, to masz około 0,75 W ciepła.
- Uwzględnij napięcie sterujące - przy logice 3,3 V zapas jest mniejszy niż przy 5 V, więc trzeba uważać na margines.
- Dodaj diodę przy obciążeniu indukcyjnym - bez niej cewka potrafi wygenerować impuls niszczący tranzystor.
- Nie ufaj jednemu punktowi hFE - wzmocnienie zmienia się z prądem, temperaturą i konkretnym egzemplarzem.
- Sprawdź obudowę i odprowadzanie ciepła - przy kilku setnych wata problem nie istnieje, ale przy większym prądzie robi się realny.
Najczęstszy błąd, który widzę, to założenie, że bardzo wysokie wzmocnienie oznacza automatycznie małe problemy cieplne. To nie działa w ten sposób. Wysoka czułość wejścia ułatwia sterowanie, ale jeśli przez element przepływa większy prąd, energia i tak musi się gdzieś rozproszyć. Gdy te warunki są spełnione, układ pozostaje prosty i bezpieczny; gdy nie, szybko zdradza swoje ograniczenia.
Kiedy Darlington ma sens, a kiedy lepiej od razu wybrać inne rozwiązanie
Jeśli potrzebujesz prostego stopnia przełączającego do przekaźnika, cewki, małego silnika albo innego obciążenia, które nie wymaga wysokiej sprawności, ta topologia nadal jest uczciwym i wygodnym narzędziem. Jeśli jednak projekt ma działać długo, chłodno i oszczędnie, częściej wybieram MOSFET-a albo dedykowany driver. To zwykle daje lepszy bilans strat, zwłaszcza gdy pracujesz z niskim napięciem i większym prądem.
Najkrócej ujmując: jeśli bardziej brakuje ci prądu sterującego, Darlington pomaga. Jeśli bardziej boli cię każda strata mocy, trzeba szukać dalej. Właśnie w tym prostym rozróżnieniu zwykle kryje się najlepsza decyzja projektowa.
