Najważniejsze rzeczy o oporze w obwodach
- Opór to miara tego, jak bardzo dany element utrudnia przepływ prądu.
- W prostych obwodach liczę go z zależności R = U / I.
- Na wartość przewodu najmocniej wpływają: materiał, długość, przekrój i temperatura.
- W połączeniach szeregowych opory się sumują, a w równoległych wynik maleje.
- Przy długich przewodach liczy się nie tylko bezpieczeństwo, ale też strata energii i spadek napięcia.
- Pomiar multimetrem ma sens tylko wtedy, gdy układ jest odłączony od zasilania i poprawnie przygotowany.
Jak rozumieć opór elektryczny w praktyce
Najprościej patrzę na niego jak na miarę „tarcia” dla ładunków elektrycznych. Jeśli przez element płynie większy prąd przy tym samym napięciu, jego opór jest mniejszy; jeśli prąd jest mniejszy, opór jest większy. W obwodach, które zachowują się liniowo, korzystam z zależności R = U / I, gdzie R oznacza opór, U napięcie, a I natężenie prądu.
Jednostką jest om zapisany symbolem Ω. To ważne, bo 1 Ω oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A. Dla porównania: przy 5 V element o oporze 100 Ω pobierze 50 mA, a ten sam układ z elementem 1 kΩ tylko 5 mA. Ta różnica od razu pokazuje, dlaczego opór jest tak ważny przy doborze rezystorów, diod LED, czujników czy zasilania modułów.
Warto też pamiętać, że nie każdy element zachowuje się idealnie liniowo. Rezystor w typowym zakresie pracy zwykle daje się opisać jedną wartością, ale dioda, żarówka czy półprzewodnik już nie. W takich przypadkach sama liczba nie mówi wszystkiego, więc trzeba patrzeć na charakterystykę elementu, a nie tylko na jedną wartość z obudowy. To prowadzi prosto do pytania, skąd ta wartość w ogóle się bierze.
Co najbardziej zmienia wartość przewodnika

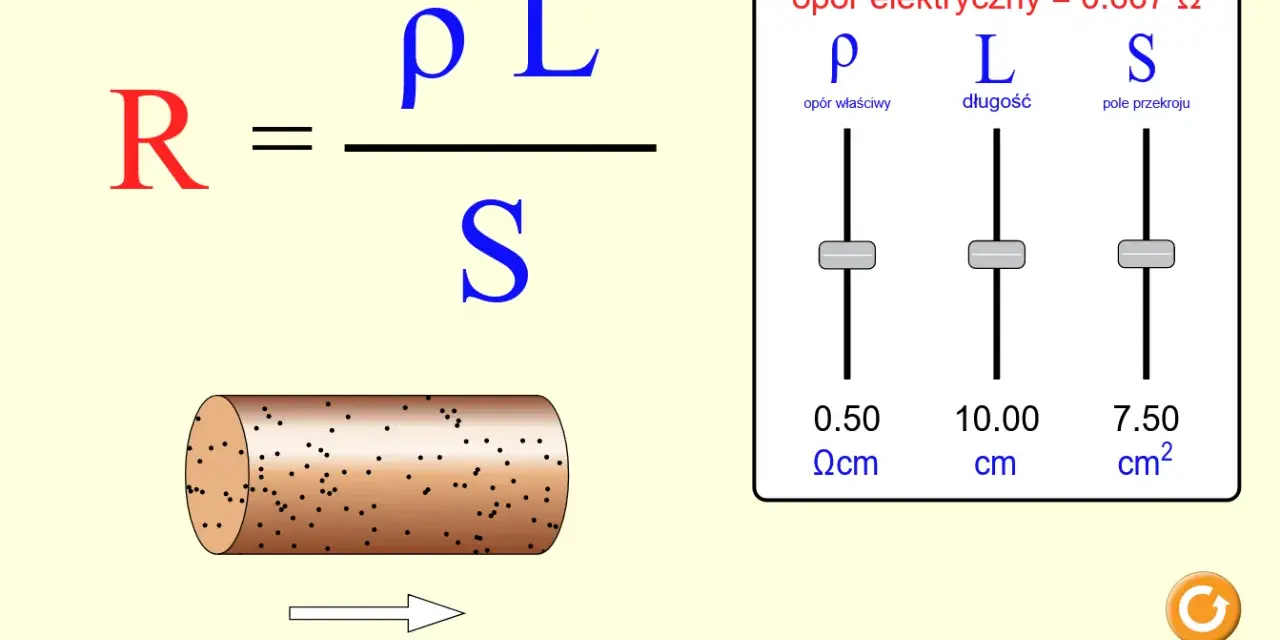

Jeśli mam ocenić opór przewodu albo ścieżki, najpierw patrzę na cztery rzeczy: materiał, długość, przekrój i temperaturę. Dla jednorodnego przewodnika wygodnie używa się wzoru R = ρ·l/S, gdzie ρ to rezystywność materiału, l długość, a S pole przekroju poprzecznego. To prosty wzór, ale bardzo dobrze tłumaczy większość praktycznych problemów.
| Czynnik | Co dzieje się z oporem | Jak to odczuwam w praktyce |
|---|---|---|
| Materiał | Jedne materiały przewodzą lepiej, inne gorzej | Miedź ma mały opór, aluminium większy, więc przy tej samej geometrii kabel aluminiowy będzie „gorszy” elektrycznie |
| Długość | Opór rośnie proporcjonalnie do długości | Im dłuższy przewód, tym większe straty i większy spadek napięcia |
| Przekrój | Opór maleje, gdy przekrój rośnie | Grubszy przewód mniej się grzeje i lepiej znosi duży prąd |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód i słabe złącze mają gorsze parametry niż element w chłodniejszym otoczeniu |
Dobry punkt odniesienia: miedziany przewód o przekroju 1 mm² ma opór rzędu 0,0175 Ω na 1 m w temperaturze pokojowej. To brzmi jak drobiazg, ale przy dłuższych odcinkach robi się z tego realny problem. Dla 10 m takiego przewodu w obie strony obwodu dostaję już około 0,35 Ω. Przy 10 A daje to 3,5 V spadku napięcia i 35 W strat ciepła. W układach niskonapięciowych to potrafi być różnica między pracą poprawną a wyraźnie słabą.
Temperatura też nie jest detalem. W metalach opór zwykle rośnie po nagrzaniu, a w wielu półprzewodnikach zachowuje się odwrotnie. Dlatego czujniki NTC wykorzystują właśnie spadek oporu wraz z temperaturą, a zwykły przewód po rozgrzaniu nie zachowuje się tak samo jak w warunkach pokojowych. Skoro wiadomo już, od czego zależy wartość elementu, łatwiej przejść do tego, jak łączone są opory w realnym obwodzie.
Połączenia szeregowe i równoległe bez zgadywania
W praktyce najwięcej zamieszania robi pytanie, co dzieje się z oporem całego układu, gdy łączę kilka elementów razem. Tu zasady są bardzo stabilne. W połączeniu szeregowym opory się sumują, a w równoległym całkowity opór maleje, bo prąd dostaje więcej dróg przepływu.
| Rodzaj połączenia | Wzór | Skutek dla obwodu | Prosty przykład |
|---|---|---|---|
| Szeregowe | Rz = R1 + R2 + R3 | Prąd jest taki sam w całym łańcuchu, a napięcie dzieli się między elementy | Dwa opory po 100 Ω dają razem 200 Ω |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + 1/R3 | Wypadkowy opór spada, więc przy tym samym napięciu płynie większy prąd | Dwa opory po 100 Ω dają razem 50 Ω |
To ma duże znaczenie przy diagnozie układów. Jeśli mierzę element wlutowany w płytkę, równoległe ścieżki potrafią zafałszować odczyt i pokazać wartość niższą, niż wynikałoby z samego komponentu. Z drugiej strony, przy projektowaniu zasilania lub obciążenia warto od razu myśleć kategoriami całego toru prądowego, a nie tylko pojedynczego rezystora. Następny krok to policzenie, ile energii „ucieka” na przewodach.
Jak liczyć spadek napięcia i straty w przewodach
Gdy prąd płynie przez kabel, część energii zamienia się w ciepło. Tu nie ma magii: używam prostych zależności Uspadku = I · R oraz P = I² · R. Im większy prąd, tym szybciej rosną straty, bo wpływa na nie kwadrat natężenia. To dlatego w instalacjach o niskim napięciu i dużym prądzie przewody są tak krytyczne.
Przykład, który dobrze pokazuje skalę problemu: jeśli mam 10 m przewodu miedzianego 1 mm² w jedną stronę, to cały obwód z przewodem powrotnym ma około 20 m długości elektrycznej. Przy wspomnianym oporze 0,0175 Ω/m daje to około 0,35 Ω. Przy prądzie 10 A spadek napięcia wyniesie 3,5 V, a moc tracona na przewodzie około 35 W. W systemie 24 V to już prawie 15% napięcia, więc odbiornik może działać wyraźnie słabiej niż powinien.
Właśnie dlatego w praktyce dobór przekroju przewodu jest tak ważny w instalacjach bateryjnych, zasilaniu urządzeń mobilnych i po stronie DC fotowoltaiki. Długość kabla, jakość złącz i duży prąd potrafią zjeść sporą część sprawności całego układu. Zanim uznam coś za „za mało wydajne”, sprawdzam właśnie te trzy rzeczy. A skoro mowa o sprawdzaniu, czas przejść do pomiaru samego oporu.

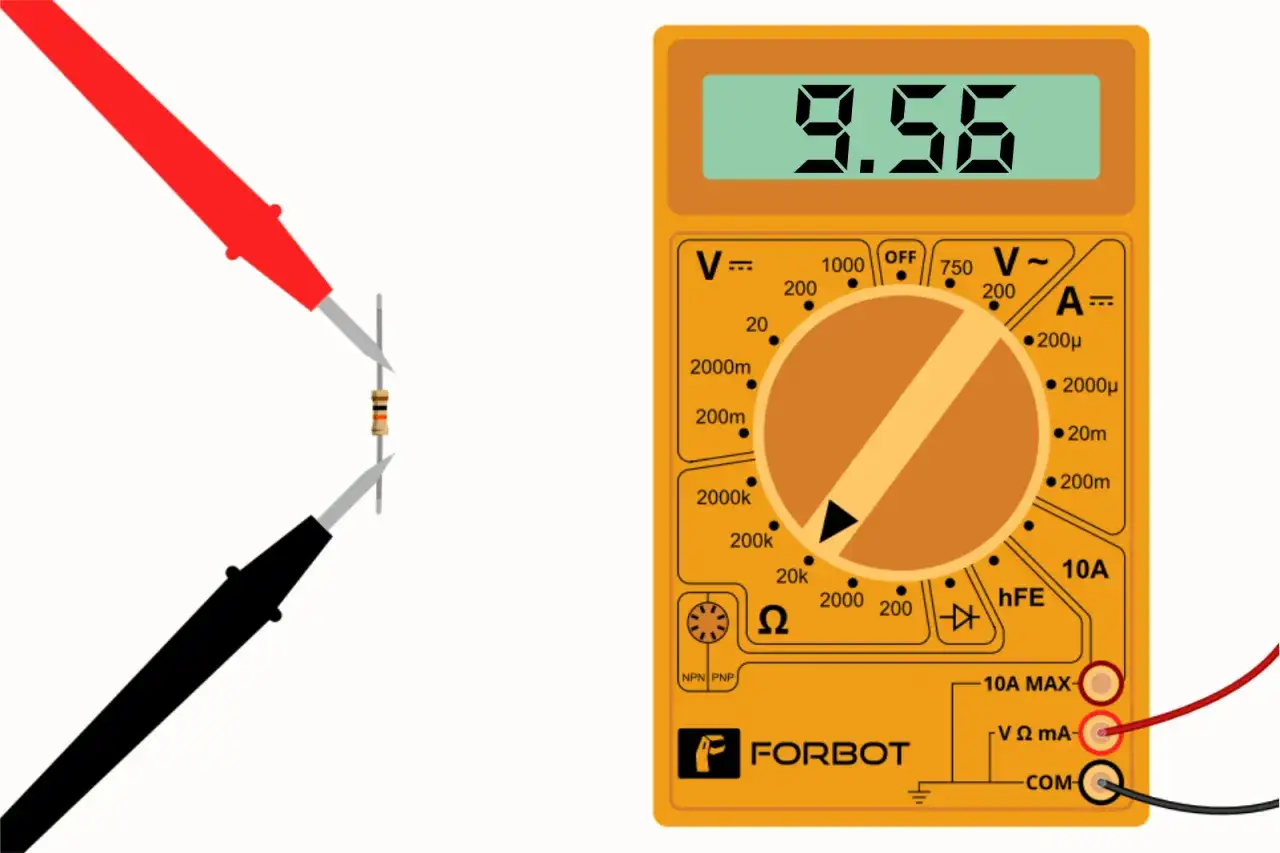

Jak mierzyć opór multimetrem bez błędnych wyników
Tu najczęstszy błąd jest bardzo prosty: nie mierzy się oporu pod napięciem. Multimetr w trybie Ω podaje własny, mały sygnał pomiarowy, więc obwód musi być odłączony od zasilania. Jeśli w środku siedzą kondensatory, trzeba je rozładować. W przeciwnym razie wynik będzie fałszywy albo po prostu niebezpieczny.
- Wyłączam zasilanie i odłączam układ od źródła energii.
- Rozładowuję kondensatory, jeśli element był częścią zasilacza, sterownika lub przetwornicy.
- Odcinam jedną nóżkę elementu albo wyjmuję go z układu, jeśli chcę znać jego rzeczywistą wartość.
- Ustawiam miernik na pomiar oporu lub korzystam z auto-range, jeśli taki tryb jest dostępny.

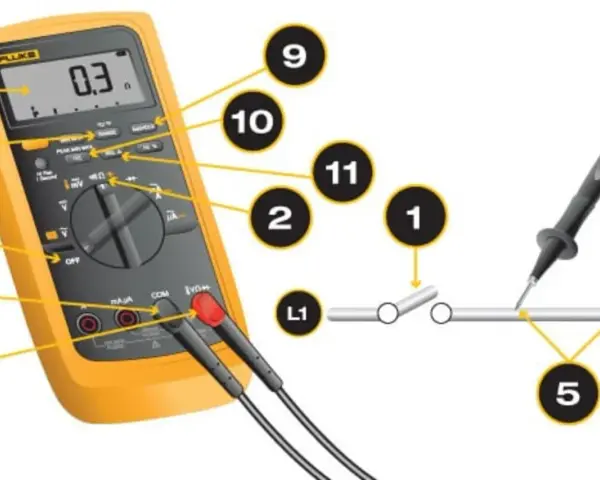

- Sprawdzam rezystancję przewodów pomiarowych i uwzględniam ją przy bardzo małych wartościach.
- Odczytuję wynik dopiero wtedy, gdy wskazanie się ustabilizuje.
W praktyce najbardziej mylą pomiary wlutowanych elementów. Jeśli rezystor siedzi w gęstym obwodzie, wynik może wyjść niższy niż na obudowie, bo mierzę nie tylko sam element, ale też równoległe ścieżki. Z kolei przy bardzo małych oporach przewody sond i kontakt końcówek zaczynają mieć znaczenie. Dlatego przy precyzyjnej diagnostyce nie ufam jednemu odczytowi, tylko patrzę na kontekst całego układu. To prowadzi do najważniejszego pytania: gdzie ten parametr naprawdę robi różnicę.
Dlaczego ten parametr ma znaczenie w elektronice i fotowoltaice
W elektronice opór nie służy tylko do „hamowania” prądu. Rezystory ustawiają punkty pracy, dzielą napięcie, ograniczają prąd LED-ów i pomagają chronić układ przed przeciążeniem. Boczniki, czyli precyzyjne rezystory o małej wartości, pozwalają mierzyć prąd poprzez pomiar spadku napięcia. Z kolei NTC i PTC wykorzystuje się jako czujniki temperatury lub elementy zabezpieczające.
| Zastosowanie | Po co kontroluję opór | Co zwykle się psuje, gdy go ignoruję |
|---|---|---|
| Ograniczanie prądu LED | Żeby dioda nie pobrała za dużo prądu | Przegrzanie i szybka awaria LED |
| Pomiar prądu bocznikiem | Żeby zamienić prąd na mierzalny spadek napięcia | Niepewny odczyt i błędna diagnostyka |
| Czujniki temperatury | Żeby zmiana oporu niosła informację o temperaturze | Zły odczyt lub brak stabilności pomiaru |
| Kable w instalacjach PV i bateryjnych | Żeby ograniczyć spadki napięcia i straty mocy | Niższa sprawność, grzanie przewodów i gorsza praca odbiorników |
W instalacjach fotowoltaicznych szczególnie ważne są długie odcinki przewodów, połączenia MC4, złącza w skrzynkach i realna jakość zacisków. Nawet niewielki dodatkowy opór styku potrafi się zamienić w lokalne grzanie, a grzanie przyspiesza dalsze pogarszanie kontaktu. To typowy mechanizm błędnego koła. Jeśli coś w układzie nagrzewa się bardziej niż powinno, pierwszy podejrzany często nie jest wcale sam kabel, tylko połączenie. Tę logikę warto mieć pod ręką, bo oszczędza czas przy diagnozie.
Na co patrzę, zanim zamknę temat oporu w projekcie
Jeśli mam z tego tematu wyciągnąć jedną praktyczną zasadę, to jest ona prosta: nie traktuję oporu jako abstrakcyjnej liczby z podręcznika, tylko jako parametr projektowy. Najpierw pytam, czy pracuję na DC czy AC, potem sprawdzam długość toru prądowego, temperaturę otoczenia i to, czy połączenia są naprawdę solidne. Dopiero wtedy mam sensowny obraz całego układu.
- Sprawdzam, czy prąd jest mały czy duży, bo od tego zależą straty.
- Licząc przewody, biorę pod uwagę pełną pętlę, a nie tylko jeden odcinek.
- Przy niskich napięciach wolę grubszy przewód niż późniejsze poprawki po spadkach napięcia.
- Przy pomiarze odłączam zasilanie, bo inaczej wynik nie jest wiarygodny.
- Gdy układ zachowuje się niestabilnie, sprawdzam najpierw złącza, styki i nagrzewanie.
Tak właśnie podchodzę do oporu w praktyce: jako do narzędzia do przewidywania strat, a nie tylko do obliczeń z kartki. Dzięki temu łatwiej dobrać przewody, bezpieczniej diagnozować usterki i szybciej wychwycić miejsca, w których energia po prostu ucieka w ciepło. W elektronice to daje lepszą kontrolę nad układem, a w systemach energetycznych realnie podnosi sprawność i niezawodność.
