Najważniejsze rzeczy, które warto zapamiętać
- Wysokość sygnału nie zawsze oznacza to samo - w praktyce trzeba rozróżnić wartość szczytową, międzyszczytową i skuteczną.
- Dla sinusoidy bez składowej stałej wartość międzyszczytowa jest dwa razy większa od szczytowej.
- Oscyloskop pokazuje więcej niż multimetr - pozwala zobaczyć kształt przebiegu, offset i zakłócenia.
- W instalacjach energetycznych i PV ważne są nie tylko same poziomy napięcia, ale też tętnienia, szpilki i zniekształcenia.
- Najczęstszy błąd to mylenie wartości skutecznej z szczytową albo odczyt bez uwzględnienia offsetu.
Co oznacza wysokość sygnału w elektronice
Najprościej mówiąc, chodzi o maksymalne wychylenie przebiegu od przyjętego punktu odniesienia. Jeśli sygnał jest sinusoidalny i centrowany wokół 0 V, to szczyt pokazuje, jak daleko przebieg odchyla się od zera; jeśli ma składową stałą, punkt odniesienia trzeba dobrać świadomie, bo sam wykres potrafi wtedy mylić.
W praktyce ja od razu sprawdzam trzy rzeczy: gdzie jest masa, czy sygnał ma offset oraz czy mówimy o napięciu, prądzie czy mocy. To ważne, bo w jednym układzie "wysokość" odnosi się do napięcia, a w innym do prądu albo do poziomu obwiedni. Żeby nie pomylić pojęć, trzeba jeszcze rozróżnić trzy miary, które w elektronice najczęściej występują obok siebie.
Jak odróżnić wartość szczytową, międzyszczytową i skuteczną
To właśnie tutaj pojawia się najwięcej nieporozumień. Te trzy pojęcia opisują ten sam przebieg, ale z różnych stron, więc nie wolno ich używać zamiennie.
| Pojęcie | Co oznacza | Przykład dla sinusoidy 10 Vp |
|---|---|---|
| Wartość szczytowa | Odległość od punktu odniesienia do najwyższego punktu przebiegu. | 10 V |
| Wartość międzyszczytowa | Różnica między maksimum i minimum sygnału. | 20 Vpp |
| Wartość skuteczna | Wielkość odpowiadająca efektowi cieplnemu lub energetycznemu sygnału. | 7,07 Vrms |
W przypadku czystej sinusoidy relacja jest prosta: Vpp = 2Vp, a Vrms = Vp / √2. Problem zaczyna się wtedy, gdy przebieg nie jest symetryczny albo ma składową stałą. Wtedy samo spojrzenie na szczyt nie wystarcza, bo dwa sygnały o podobnym poziomie szczytowym mogą mieć zupełnie inną wartość skuteczną i inaczej zachowywać się w układzie.
Najwięcej błędów widzę wtedy, gdy ktoś bierze wartość skuteczną za szczytową albo zakłada, że każdy przebieg zachowuje się jak czysta sinusoida. To nie działa przy prostokącie, impulsach PWM ani sygnale z offsetem, bo wtedy relacje między liczbami są inne. Sam wykres bez kontekstu może więc być mylący, dlatego następny krok to poprawny pomiar.

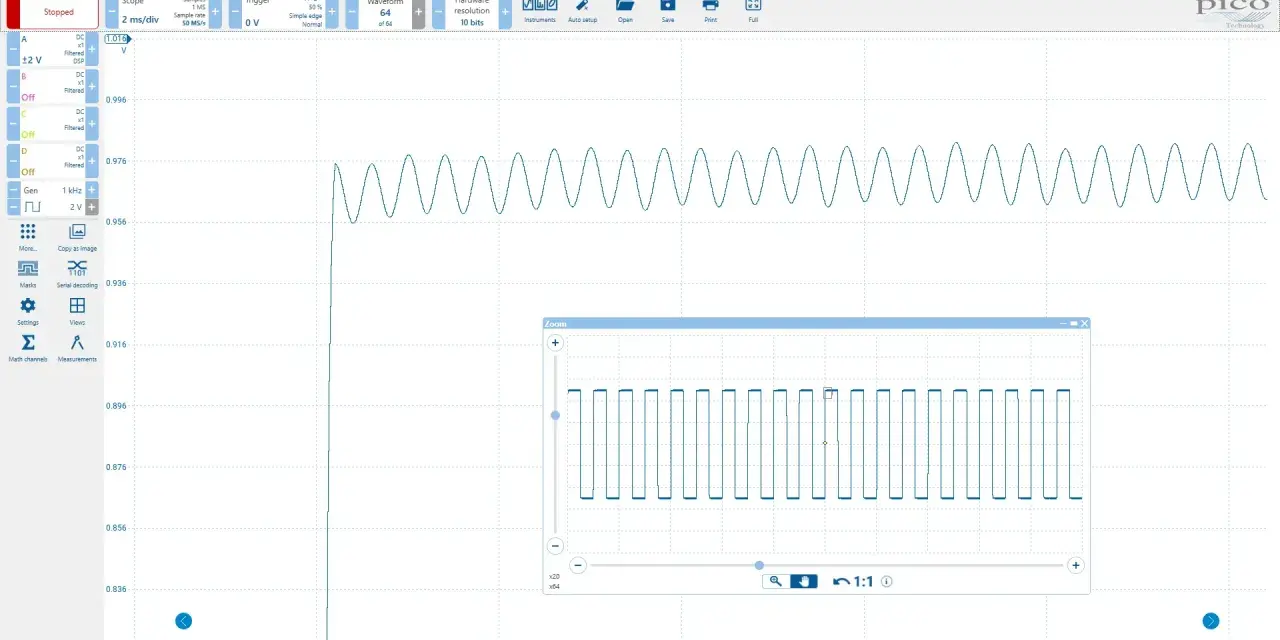

Jak zmierzyć ją oscyloskopem bez pomyłek
Oscyloskop daje obraz, którego multimetr zwykle nie pokaże: kształt przebiegu, szpilki, szumy i offset. Ja zaczynam od ustawienia sprzężenia DC, bo tylko ono pokazuje pełną informację o poziomie względem zera; sprzężenie AC bywa wygodne do oglądania tętnień, ale usuwa składową stałą i potrafi ukryć część problemu.
- Ustal punkt odniesienia. Sprawdź, czy mierzysz względem masy, czy względem środka przebiegu.

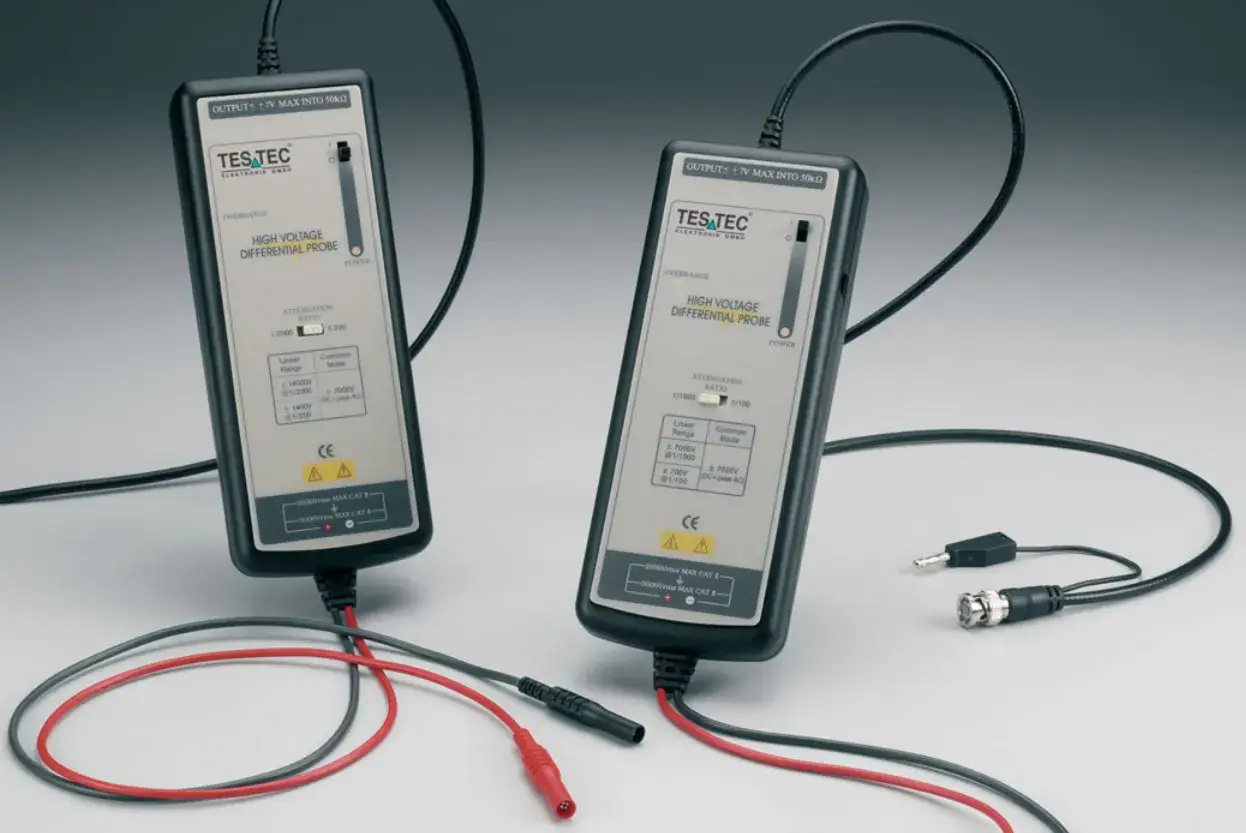

- Dobierz sondę. Sonda 10x mniej obciąża układ niż 1x, ale wymaga poprawnego ustawienia w oscyloskopie.
- Ustaw czułość pionową. Zbyt mała skala ukryje detale, a zbyt duża rozciągnie obraz i utrudni odczyt.
- Włącz pomiar automatyczny tylko jako pomoc. Automatyka przyspiesza pracę, ale nie zastępuje oceny kształtu przebiegu.
- Sprawdź, czy nie zaniża cię pasmo lub próbkowanie. Za wolny oscyloskop albo źle podłączona sonda potrafią zafałszować wynik bardziej, niż się wydaje.
Jeśli wynik z automatycznego pomiaru nie pasuje do przebiegu, nie zakładam od razu awarii układu. Często winny jest zły punkt odniesienia, za małe pasmo albo po prostu sonda ustawiona inaczej niż kanał. Kiedy ten porządek jest już jasny, łatwiej ocenić, co w układzie naprawdę zmienia wysokość sygnału.
Co najbardziej zmienia wysokość przebiegu w układzie
Na samą wartość sygnału wpływa kilka rzeczy naraz, dlatego w praktyce trzeba patrzeć na cały tor, a nie na jeden element. Układ może wzmacniać, tłumić, filtrować albo rezonować, a każdy z tych mechanizmów zmienia obraz na wyjściu.
| Czynnik | Co robi z przebiegiem | Praktyczny efekt |
|---|---|---|
| Wzmocnienie | Podnosi poziom sygnału wejściowego. | Lepsza czytelność małych sygnałów, ale ryzyko przesterowania. |
| Tłumienie | Obniża poziom sygnału lub odcina część energii. | Bezpieczniejsze dopasowanie, ale słabszy sygnał na wyjściu. |
| Obciążenie | Zabiera energię z toru i zmienia warunki pracy źródła. | Spadek poziomu, zmiana kształtu, czasem dodatkowe zniekształcenia. |
| Filtracja | Wygładza albo obcina wybrane składowe częstotliwościowe. | Mniej szumu, ale także mniejsza odpowiedź na szybkie zmiany. |
| Rezonans | Lokalnie podbija poziom przy określonej częstotliwości. | Chwilowo większa wartość, ale często kosztem stabilności. |
Najbardziej zdradliwy jest rezonans, bo potrafi chwilowo podbić sygnał, mimo że cały układ nie jest wcale "lepszy". W filtrze LC albo w nieuważnie dobranym stopniu wzmacniającym taki wzrost bywa sygnałem ostrzegawczym, nie sukcesem. To samo widać w układach z przetwornicami i długimi przewodami pomiarowymi, gdzie energia krąży między elementami zamiast spokojnie się rozpraszać.
Dlaczego ma znaczenie w zasilaczach, falownikach i układach pomiarowych
W instalacjach energetycznych pojęcie wychylenia sygnału wraca szybciej, niż się wydaje. Na wyjściu falownika liczy się nie tylko napięcie nominalne, ale też to, jak bardzo przebieg odchyla się od ideału sinusoidy, ile ma tętnień i jakie generuje zakłócenia. W praktyce zbyt duża nierównomierność oznacza straty, grzanie elementów i gorszą współpracę z odbiornikami.
- W falowniku PV zbyt duże tętnienia po stronie DC obniżają jakość pracy układu i utrudniają stabilizację punktu pracy.
- W przetwornicy impulsowej ważna jest nie tylko średnia wartość napięcia, ale też wysokość impulsów i ich czystość.
- W pomiarze z czujników mały sygnał złożony z szumu i właściwej informacji wymaga dobrego wzmocnienia, ale bez przesterowania.
- W torze audio zbyt duży poziom powoduje clipping, czyli obcięcie wierzchołków i słyszalne zniekształcenia.
Dobrym przykładem jest PWM. Sama wysokość impulsu bywa stała, a regulacja odbywa się wypełnieniem, więc liczy się nie tylko poziom, ale też czas trwania impulsów i to, jak filtr końcowy zamienia je na gładniejszy przebieg. Dzięki temu łatwo zobaczyć, że w elektronice "większy" nie zawsze znaczy "lepszy" - czasem ważniejsza jest kontrola kształtu niż sama wysokość.
Na co patrzeć, zanim uznasz sygnał za poprawny
Gdybym miał zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw ustal, co dokładnie mierzysz, a dopiero potem porównuj liczby. W innym wypadku łatwo zestawić ze sobą wartości z różnych definicji i dojść do fałszywego wniosku, że układ działa źle.
- Czy porównujesz tę samą wielkość - peak, peak-to-peak czy RMS?
- Czy uwzględniłeś offset i punkt odniesienia sygnału?
- Czy pasmo oscyloskopu i sonda nie zaniżają odczytu?
- Czy mierzysz pod obciążeniem, czy tylko na wyjściu bez rzeczywistego odbiornika?
- Czy w układzie z falownikiem lub przetwornicą bardziej liczą się tętnienia i zakłócenia niż sama wartość średnia?
W codziennej pracy najbardziej pomaga mi prosta kolejność: punkt odniesienia, typ miary, sposób pomiaru, dopiero potem interpretacja. Jeśli trzymasz się tej logiki, wysokość sygnału przestaje być abstrakcyjnym terminem, a staje się konkretną informacją o stanie układu, jakości zasilania i bezpieczeństwie pracy całego toru.
