Jednostka natężenia prądu to amper, oznaczany symbolem A. W elektronice ta wartość decyduje o doborze przewodów, zasilaczy, bezpieczników i o tym, czy układ pracuje stabilnie, czy zaczyna się grzać. Poniżej rozkładam temat na praktyczne części: definicję, pomiar, zależności w obwodzie oraz błędy, które najczęściej prowadzą do kosztownych pomyłek.
Najważniejsze fakty o amperze, zanim przejdziesz do szczegółów
- Amper opisuje, ile ładunku elektrycznego przepływa przez obwód w określonym czasie.
- W praktyce elektroniki najczęściej spotkasz mA i µA, a w instalacjach zasilających także całe ampery.
- Pomiar prądu wykonuje się inaczej niż pomiar napięcia: miernik wpina się w obwód, a nie równolegle.
- Na wartość prądu najmocniej wpływają napięcie, opór i sposób połączenia elementów.
- W fotowoltaice prąd ma bezpośredni wpływ na dobór przewodów, zabezpieczeń i kompatybilność urządzeń.
Czym jest amper i co mierzy naprawdę
Natężenie prądu mówi po prostu, ile ładunku przepływa w jednostce czasu. W zapisie fizycznym najczęściej spotkasz zależność I = Q / t, czyli prąd jest ilorazem ładunku i czasu. To dlatego 1 amper można opisać jako 1 kulomb ładunku na sekundę.
W układzie SI amper jest jednostką podstawową, a jego definicja opiera się dziś na stałej wartości ładunku elementarnego. Dla użytkownika elektroniki ważniejsze jest jednak coś innego: amper nie opisuje „siły” prądu w potocznym sensie, tylko jego przepływ. Dlatego ten sam układ może przy innym obciążeniu pobierać 200 mA albo 2 A, choć napięcie pozostaje takie samo.
| Jednostka | Wartość w amperach | Typowe zastosowanie |
|---|---|---|
| µA | 0,000001 A | Czujniki, układy pomiarowe, tryby uśpienia |
| mA | 0,001 A | Elektronika użytkowa, diody LED, drobne moduły |
| A | 1 A | Zasilacze, ładowarki, silniki, instalacje niskonapięciowe |
| kA | 1000 A | Energetyka, przemysł, krótkotrwałe zjawiska dużej mocy |
Jeżeli rozumiesz już, że amper opisuje przepływ ładunku, łatwiej będzie przejść do praktyki: jak taki prąd zmierzyć, żeby wynik miał sens, a nie tylko dobrze wyglądał na wyświetlaczu.
Jak mierzyć natężenie prądu bez pomyłek

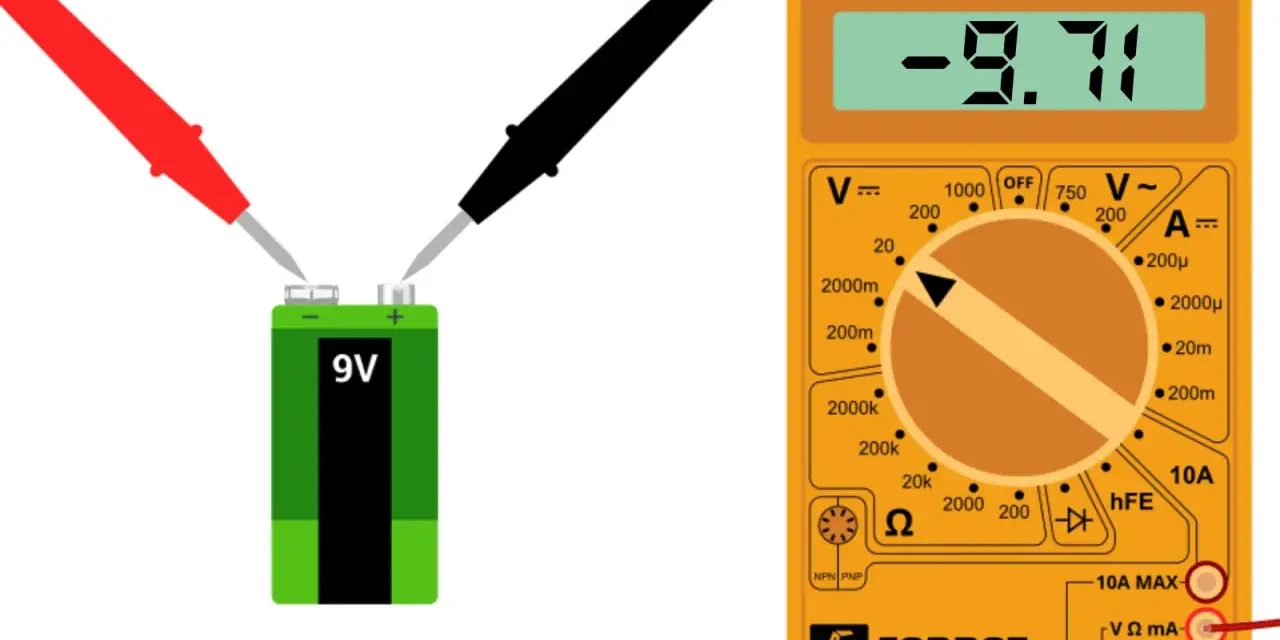

Przy pomiarze prądu najważniejsza zasada brzmi: miernik włączasz szeregowo. To odróżnia pomiar natężenia od pomiaru napięcia, który wykonuje się równolegle do badanego elementu. Jeśli ktoś zaczyna od złego gniazda w multimetrze, zwykle kończy z przepalonym bezpiecznikiem w mierniku albo z błędnym odczytem.
- Ustaw odpowiedni tryb: DC dla prądu stałego i AC dla przemiennego.
- Wybierz zakres większy niż spodziewany prąd, a dopiero potem go zawężaj.
- Przełóż przewód pomiarowy do gniazda prądowego, jeśli miernik tego wymaga.
- Rozłącz obwód i włącz miernik szeregowo z odbiornikiem.
- Po odczycie wróć do gniazda napięciowego, żeby nie pomylić kolejnego pomiaru.
W praktyce często używa się też cęgów prądowych, zwłaszcza przy większych prądach i w instalacjach AC. To wygodne narzędzie, ale ma ograniczenie: obejmuje się nim jeden przewód, a nie cały kabel z przewodem fazowym i neutralnym naraz. Przy prądzie przemiennym lepszy wynik daje miernik true-RMS, bo poprawniej pokazuje wartość skuteczną przy przebiegach dalekich od idealnej sinusoidy.
Jeśli mierzę układ zasilany z baterii albo zasilacza laboratoryjnego, zawsze zaczynam od najbezpieczniejszego zakresu i sprawdzam, czy cały tor pomiarowy jest gotowy na realny pobór. To prosty nawyk, który oszczędza sprzęt. Gdy już wiesz, jak mierzyć, naturalnie pojawia się kolejne pytanie: od czego ta wartość właściwie zależy.
Od czego zależy wartość prądu w obwodzie
W klasycznym obwodzie najprościej patrzeć na napięcie i opór. Prawo Ohma opisuje to bardzo praktycznie: I = U / R. Jeśli napięcie rośnie, a opór zostaje bez zmian, prąd także rośnie. Jeśli opór rośnie, prąd maleje.
| Czynnik | Wpływ na prąd | Co to oznacza w praktyce |
|---|---|---|
| Napięcie | Zwykle zwiększa prąd | Ten sam odbiornik przy wyższym napięciu może pobrać więcej amperów |
| Opór | Ogranicza prąd | Dłuższy, cieńszy przewód lub rezystor zmniejsza przepływ |
| Sposób połączenia | Zmienia rozkład prądu | W szeregu prąd jest taki sam, w równoległym się rozdziela |
| Temperatura | Może zmieniać wynik | Wiele elementów nagrzewa się i zmienia swoje parametry |
Dobry przykład to ładowarka 5 V / 2 A. Sama informacja o napięciu nie wystarczy, bo dopiero prąd mówi, ile energii urządzenie może pobrać w danym momencie. W tym przypadku moc wynosi 10 W. Z kolei przy 230 V i 10 A mówimy już o ponad 2,3 kW, czyli o zupełnie innym poziomie obciążenia.
To samo napięcie nie zawsze oznacza ten sam pobór. Ostatecznie decyduje obciążenie, a w elektronice i fotowoltaice to właśnie obciążenie potrafi zmieniać się szybciej, niż wielu początkujących się spodziewa. I tu przechodzimy do miejsca, gdzie ampery mają największe znaczenie.
Dlaczego ampery mają znaczenie w elektronice i fotowoltaice
W elektronice prąd mówi mi, czy dany element jest bezpieczny termicznie i czy tor zasilania wytrzyma obciążenie. Przewód, złącze, stabilizator liniowy, przetwornica impulsowa, tranzystor MOSFET i bezpiecznik mają swoje limity prądowe. Przekroczenie ich nie zawsze powoduje natychmiastową awarię, ale często skraca żywotność układu albo uruchamia zabezpieczenia.
| Układ | Co dzieje się z prądem | Praktyczny efekt |
|---|---|---|
| Połączenie szeregowe | Prąd jest taki sam w całym łańcuchu | Wystarczy jeden słabszy element, by ograniczyć całość |
| Połączenie równoległe | Prądy się sumują | Wzrasta obciążenie przewodów i zabezpieczeń |
| Obwód zasilany z PWM lub przetwornicy | Prąd zależy od trybu pracy i sprawności | Wynik na mierniku bywa inny niż intuicyjny |
W fotowoltaice prąd jest równie ważny jak napięcie, a czasem ważniejszy. Po stronie DC to właśnie on decyduje o przekroju przewodów, doborze złącz, bezpieczników i ograniczeń falownika albo regulatora MPPT. Gdy łączysz moduły równolegle, prądy się sumują, więc nawet poprawnie dobrane napięcie nie wystarczy, jeśli tor prądowy jest za słaby. Z kolei w szeregu spadek wydajności jednego modułu potrafi ograniczyć cały łańcuch.
W praktyce instalacyjnej patrzę więc nie tylko na moc paneli, ale też na maksymalny prąd wejściowy urządzenia i na to, czy zapas jest realny, a nie tylko „na papierze”. To jeden z powodów, dla których w PV warto myśleć o amperach bardzo konkretnie, nie abstrakcyjnie. Skoro tak łatwo o kosztowny błąd, trzeba jeszcze nazwać najczęstsze pomyłki.
Najczęstsze pomyłki, które prowadzą do złych obliczeń
- Mylenie amperów z watami - moc i natężenie to nie to samo. Urządzenie 100 W może pobierać 0,4 A albo 8 A, zależnie od napięcia.
- Ignorowanie różnicy między mA a A - 500 mA to nie „trochę mniej” niż 1 A, tylko dokładnie połowa.
- Traktowanie amperogodzin jak prądu - Ah opisuje pojemność, a nie chwilowe natężenie. To częste nieporozumienie przy akumulatorach.
- Pomiary na złym gnieździe multimetru - zwykłe wejście do napięcia nie jest przeznaczone do dużych prądów.
- Założenie, że urządzenie zawsze pobiera prąd maksymalny - wiele sprzętów ma duży pobór tylko chwilowo, np. przy starcie.
- Pomijanie temperatury i długości przewodu - długi, cienki przewód pod większym obciążeniem powoduje spadki napięcia i grzanie.
Najbardziej mylące jest to, że część błędów nie daje od razu spektakularnego efektu. Sprzęt może działać przez kilka dni, a potem zacząć się restartować, grzać albo wyłączać. Dlatego przy odczycie danych z etykiety urządzenia wolę sprawdzać wszystko spokojnie, krok po kroku.
Jak czytać oznaczenia na zasilaczach, bezpiecznikach i modułach pv
Na obudowach sprzętu najczęściej spotkasz proste oznaczenia, które mówią więcej, niż wygląda na pierwszy rzut oka. 12 V ⎓ 5 A oznacza zasilanie prądem stałym o napięciu 12 V i maksymalnym prądzie 5 A. To nie deklaracja, że urządzenie zawsze tyle pobiera, tylko granica, której nie powinno przekraczać.
| Oznaczenie | Znaczenie | Na co patrzeć |
|---|---|---|
| A | Prąd w amperach | Maksymalny pobór, obciążalność, wartość bezpiecznika |
| mA | Miliampery | Małe obciążenia w elektronice, czujnikach i sterownikach |
| Ah | Amperogodziny | Pojemność akumulatora, nie chwilowy pobór prądu |
| AC / DC | Prąd przemienny / stały | Tryb pracy miernika, zasilacza lub odbiornika |
| Max input current | Maksymalny prąd wejściowy | Granica, której nie wolno przekroczyć po stronie wejścia |
Co sprawdzam na końcu, zanim uznam obwód za bezpieczny
Przed uruchomieniem układu sprawdzam trzy rzeczy: czy obciążenie mieści się w limicie, czy przewody i złącza mają odpowiedni zapas oraz czy zabezpieczenie jest dobrane do realnego prądu, a nie do życzeniowego założenia. W instalacjach domowych i w fotowoltaice ten sam błąd wraca najczęściej: ktoś patrzy tylko na napięcie albo moc, a pomija prąd, który ostatecznie decyduje o grzaniu i trwałości połączeń.
Jeśli masz zapamiętać jedną rzecz, niech będzie prosta: amper nie jest liczbą „obok” napięcia, tylko parametrem, który wprost pokazuje, ile pracy wykonuje obwód i jak mocno obciąża jego elementy. Gdy patrzysz na elektronikę, zasilanie albo PV właśnie w ten sposób, dużo łatwiej dobierasz komponenty rozsądnie i bez ryzyka, że całość zacznie działać na granicy możliwości.
