Najważniejsze rzeczy, które warto wiedzieć od razu
- To pojęcie opisuje elektrodę, z której prąd umowny wypływa z elementu lub układu.
- W praktyce znaczenie zależy od typu urządzenia, bo inaczej czyta się je w diodach, inaczej w akumulatorach, a jeszcze inaczej w elektrolizie.
- Najpewniejsze oznaczenia to pasek na obudowie diody, symbol na schemacie i karta katalogowa.
- W układach DC błędna polaryzacja może oznaczać stratę energii, brak działania albo uszkodzenie elementu.
- W fotowoltaice poprawne ustawienie diod blokujących i bocznikujących ma bezpośredni wpływ na bezpieczeństwo i uzysk energii.

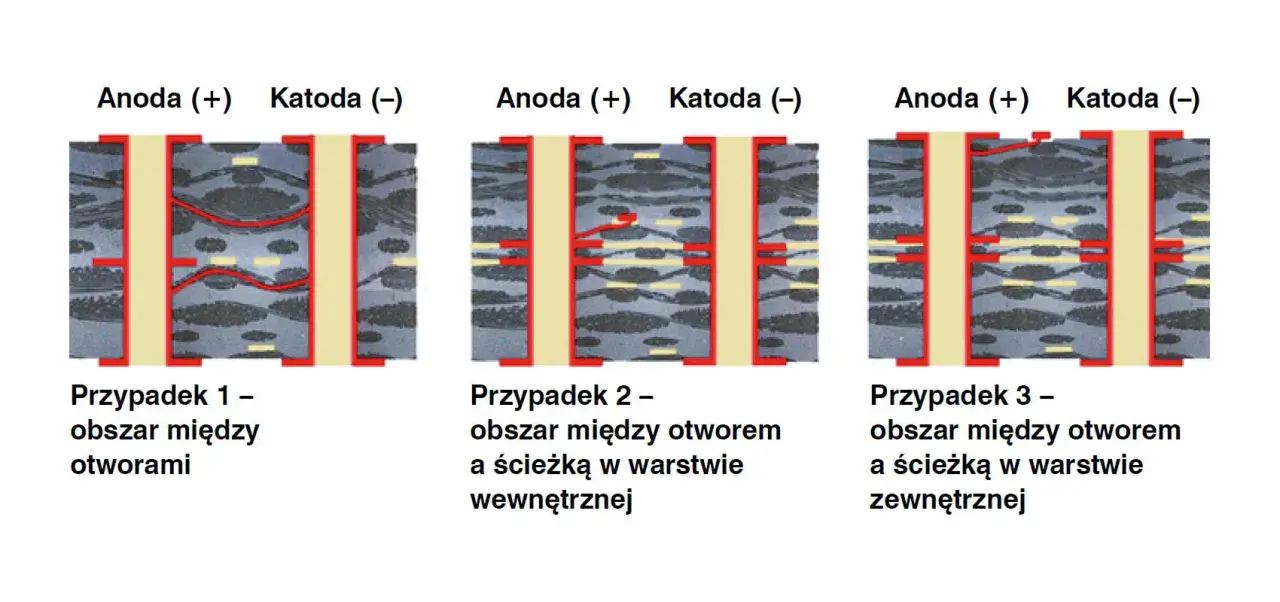

Co oznacza ten termin w elektronice
Najprościej ujmując, chodzi o elektrodę, przez którą prąd umowny wypływa z urządzenia. To brzmi banalnie, ale w praktyce łatwo się tu pogubić, bo wiele osób miesza kierunek przepływu prądu z ruchem elektronów. Ja zawsze rozdzielam te dwa porządki: prąd umowny płynie od plusa do minusa, a elektrony poruszają się odwrotnie.
Właśnie dlatego to samo słowo może mieć trochę inne znaczenie zależnie od kontekstu. W elementach półprzewodnikowych ważny jest kierunek przewodzenia i polaryzacja, a w chemii elektrody opisuje się jeszcze przez reakcje zachodzące na ich powierzchni. Jeśli tego nie uporządkujemy, łatwo pomylić bieguny przy montażu albo źle odczytać symbol na schemacie.
Najważniejsza praktyczna zasada jest prosta: nie zgaduję po nazwie, tylko sprawdzam funkcję elementu i jego oznaczenie. Dzięki temu unikam błędów, które potrafią wyglądać drobnie, ale kończą się przepalonym LED-em, odwróconym układem lub stratą energii w obwodzie. To prowadzi wprost do pytania, jak rozpoznawać ten punkt na konkretnych częściach.
Jak rozpoznać wyprowadzenie w diodach, LED-ach i prostownikach
Tu liczy się nie intuicja, tylko znak rozpoznawczy. W diodach prostowniczych pasek na obudowie zwykle wskazuje stronę katodową. W symbolu na schemacie odpowiada jej kreska przy trójkącie lub strzałce, a w LED-ach często pomaga też mechanika obudowy: ścięty bok, krótsza nóżka albo opis w dokumentacji producenta.
| Element | Najczęstsze oznaczenie | Na co uważać |
|---|---|---|
| Dioda prostownicza | Pasek na obudowie | Nie zakładaj, że każdy korpus ma identyczne oznaczenia wizualne |
| LED | Krótsza nóżka, ścięcie obudowy, wewnętrzna większa elektroda | Przy egzemplarzach po lutowaniu najpewniejsza jest karta katalogowa lub pomiar |
| Dioda SMD | Znacznik na obudowie, kropka lub pasek | Małe elementy łatwo pomylić z inny wariantem tej samej serii |
Jeśli mam pod ręką multimetr, przełączam go w tryb testu diody. Zwykła dioda krzemowa pokaże spadek napięcia w okolicach 0,55-0,8 V, Schottky zwykle niższy, a LED zazwyczaj wymaga wyższego napięcia zależnie od koloru. To nie jest metoda „na oko”, ale bardzo szybki sposób, żeby potwierdzić stronę elementu bez wylutowywania całego układu.
Warto też pamiętać o jednym szczególe: nie wszystkie obudowy mówią wszystko. W seryjnych urządzeniach producent może zastosować oznaczenie, które widać tylko pod lupą, więc karta katalogowa jest bezpieczniejsza niż domysł. Jeśli to połączymy z poprawnym czytaniem schematu, montaż robi się dużo mniej ryzykowny.
Dlaczego w bateriach i akumulatorach bieguny nie są tak oczywiste
W magazynach energii sprawa robi się ciekawsza, bo znaczenie zależy od stanu pracy ogniwa. Gdy bateria oddaje energię, elektroda katodowa zachowuje się inaczej niż podczas ładowania, a użytkownik najczęściej widzi po prostu plus i minus. I właśnie tu powstaje najwięcej nieporozumień: ktoś zakłada, że jeden biegun zawsze oznacza to samo, a to nie jest bezpieczne założenie.
W praktyce patrzę na dwa poziomy. Pierwszy to biegunowość, potrzebna przy podłączaniu przewodów i zabezpieczeń. Drugi to chemia ogniwa, która decyduje o napięciu, pojemności, sprawności i trwałości. W akumulatorach litowo-jonowych, LFP czy kwasowo-ołowiowych skład elektrody dodatniej wpływa na zachowanie całego systemu bardziej, niż wielu osobom się wydaje.
| Typ ogniwa | Co zwykle ma znaczenie dla użytkownika | Praktyczny skutek |
|---|---|---|
| Litowo-jonowe | Gęstość energii i sposób ładowania | Lżejszy pakiet, ale większa wrażliwość na złe parametry ładowarki |
| LFP | Trwałość cykliczna i bezpieczeństwo | Dobra opcja tam, gdzie liczy się stabilna praca przez wiele cykli |
| Kwasowo-ołowiowe | Prosta diagnostyka i znane zachowanie pod obciążeniem | Popularne w prostszych systemach, ale cięższe i mniej zwarte |
Jeśli ktoś pracuje przy zasilaniu awaryjnym, magazynie energii albo sterowniku ładowania, ten szczegół ma realne znaczenie. Zła polaryzacja potrafi od razu wyłączyć układ ochronny, a czasem po prostu zmusić elektronikę do pracy poza zakresem, w którym czuje się bezpiecznie. To naturalnie prowadzi do miejsca, gdzie podobne pomyłki zdarzają się jeszcze częściej: do instalacji DC i fotowoltaiki.
Gdzie ten temat wraca w fotowoltaice i układach DC
W systemach fotowoltaicznych i innych układach prądu stałego poprawne rozumienie kierunku przepływu nie jest teorią, tylko warunkiem działania. Dioda blokująca ma nie dopuścić do cofania się energii, na przykład z akumulatora do paneli po zmroku, a dioda bocznikująca pomaga ominąć zacieniony fragment modułu, żeby nie dusić całego łańcucha ogniw.
To właśnie w takich miejscach widać, dlaczego polaryzacja ma tak praktyczne znaczenie. Jeśli element ochronny zostanie wstawiony odwrotnie, zamiast zabezpieczać zacznie przeszkadzać albo całkiem zablokuje przepływ. W większych instalacjach skutkiem bywa nie tylko spadek uzysku, ale też miejscowe grzanie, nierówna praca stringów i trudniejsze diagnozowanie awarii.
Przy montażu PV zwracam uwagę na trzy rzeczy: kierunek przewodzenia diod, dopuszczalny prąd i spadek napięcia. Ten ostatni ma znaczenie, bo każda dioda wprowadza stratę, a przy niskich napięciach potrafi ona być odczuwalna. W małych układach to różnica symboliczna, ale w systemach 24 V, 48 V i wyższych już nie.
- W połączeniach równoległych diody pomagają ograniczyć przepływ zwrotny między stringami.
- W cieniu panelu diody bocznikujące zmniejszają straty, ale nie naprawiają źle zaprojektowanej instalacji.
- W sterownikach i zabezpieczeniach DC liczy się zarówno kierunek, jak i zapas prądowy elementu.
Gdy ktoś pyta mnie, gdzie w praktyce najłatwiej popełnić błąd, właśnie tu wskazuję największe ryzyko. W obwodach DC nie ma takiej tolerancji na pomyłkę jak w opisach teoretycznych, więc lepiej sprawdzić wszystko dwa razy niż później szukać przyczyny spadku mocy. Z tego wynika kolejny temat: typowe błędy, które można wyłapać od razu.
Najczęstsze błędy, które psują działanie układu
Najczęściej widzę nie złą wiedzę, tylko pośpiech. Ktoś zakłada, że dłuższa nóżka zawsze oznacza to samo, że pasek na obudowie musi być widoczny z każdej strony albo że w każdym układzie obowiązuje ta sama logika plusa i minusa. To nie działa, bo różne elementy są projektowane pod różne zastosowania.
- Odruchowe podłączanie elementu bez sprawdzenia noty katalogowej.
- Mylenie kierunku prądu umownego z ruchem elektronów.
- Ignorowanie wersji obudowy, która w SMD bywa nieczytelna bez lupy.
- Sprawdzanie przewodzenia zwykłym omomierzem zamiast trybem testu diody.
- Zakładanie, że w akumulatorze jeden biegun zawsze pełni tę samą rolę niezależnie od stanu pracy.
W praktyce najbardziej kosztowny jest ostatni błąd, bo prowadzi do złego projektowania całego układu, nie tylko jednego połączenia. Jeśli dodamy do tego napięcie z paneli, ładowarkę i magazyn energii, to szybko robi się z tego problem systemowy, a nie pojedyncza pomyłka. Dlatego kończę zawsze krótką checklistą, którą można zastosować przed pierwszym uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem układu
Zanim podam zasilanie, sprawdzam trzy poziomy: oznaczenia mechaniczne, kierunek na schemacie i zgodność z dokumentacją. To proste podejście, ale oszczędza najwięcej czasu, bo wyłapuje błędy jeszcze przed pomiarem napięcia. Dodatkowo patrzę na temperaturę elementów po krótkiej próbie, bo przegrzewanie często zdradza problem szybciej niż sam multimetr.
- Porównuję obudowę z notą katalogową, zwłaszcza przy diodach i elementach SMD.
- Sprawdzam, czy strona przewodzenia zgadza się z projektem PCB lub złączem MC4.
- Mierzę spadek napięcia w trybie testu diody, a nie na pamięć.
- W układach zasilanych z baterii lub paneli upewniam się, że prąd nie ma drogi powrotnej przez niepożądany element.
- Po krótkim starcie oceniam, czy któryś element nie grzeje się bardziej niż reszta.
Jeśli mam z tego wyciągnąć jedną praktyczną myśl, to jest nią ta: poprawne rozpoznanie kierunku przepływu i biegunowości daje więcej niż znajomość samej definicji. W elektronice liczy się nie tylko to, co element „jest”, ale też to, jak zachowuje się w konkretnym układzie, a właśnie tam wiedza o katodzie przestaje być teorią i zaczyna oszczędzać czas, energię oraz kosztowne pomyłki.
