Bezpieczne podłączanie wyłącznika nadprądowego kluczowe zasady montażu "eski" krok po kroku.
- Zawsze całkowicie odłącz zasilanie i zweryfikuj brak napięcia przed rozpoczęciem prac.
- Zasilanie wyłącznika nadprądowego podłączaj do górnych zacisków, a odbiór (obwód) do dolnych.
- W wyłączniku 1-fazowym zabezpieczasz tylko przewód fazowy (L); przewody N i PE podłączaj bezpośrednio do szyn.
- Wyłącznik 3-fazowy (3P) służy do zabezpieczania trzech przewodów fazowych (L1, L2, L3).
- Dobierz przekrój przewodów odpowiednio do wartości prądu znamionowego wyłącznika (np. 2,5 mm² dla B16/C16).
- Unikaj najczęstszych błędów: odwrotnego podłączenia zasilania, luźnych zacisków i błędnego podłączenia przewodu neutralnego.

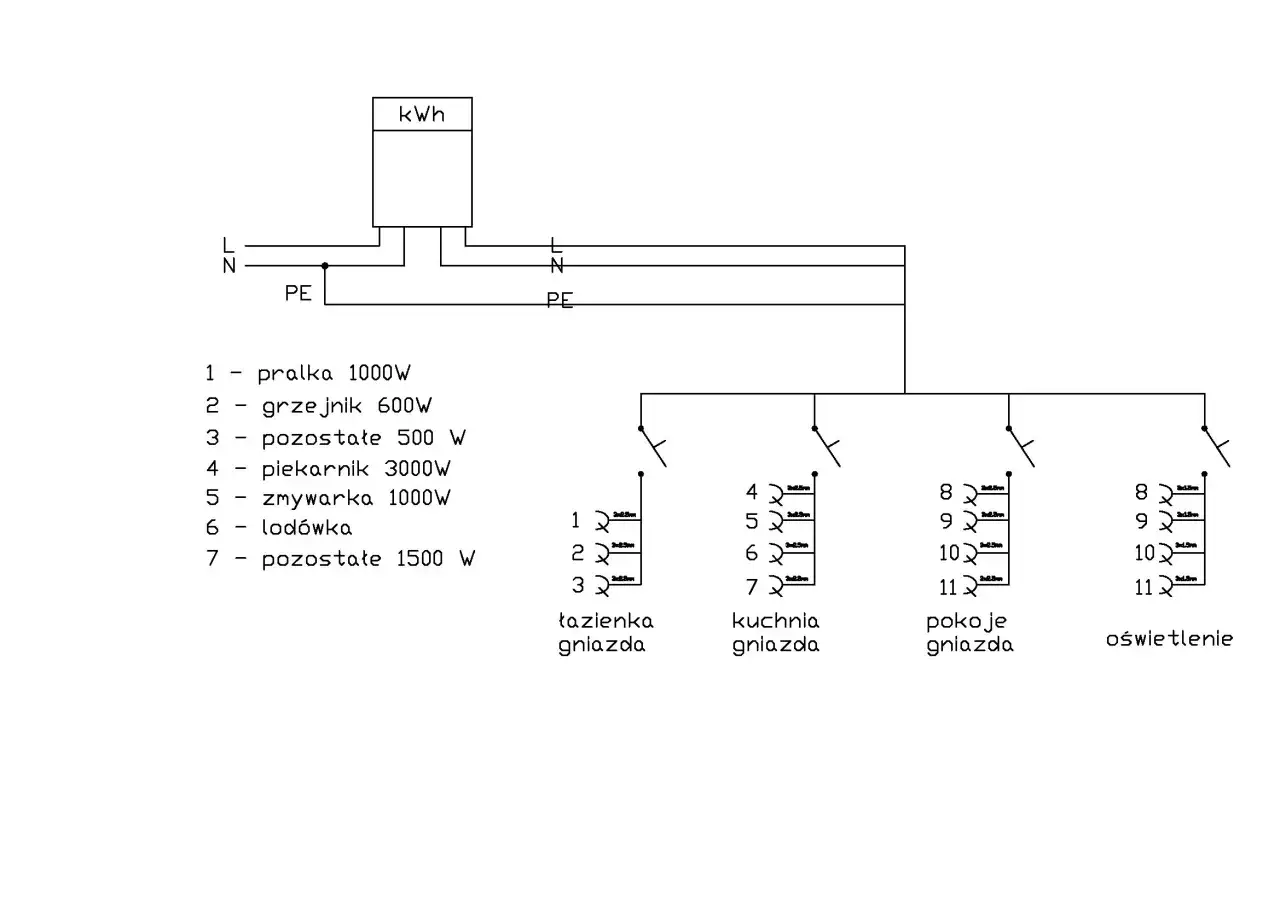

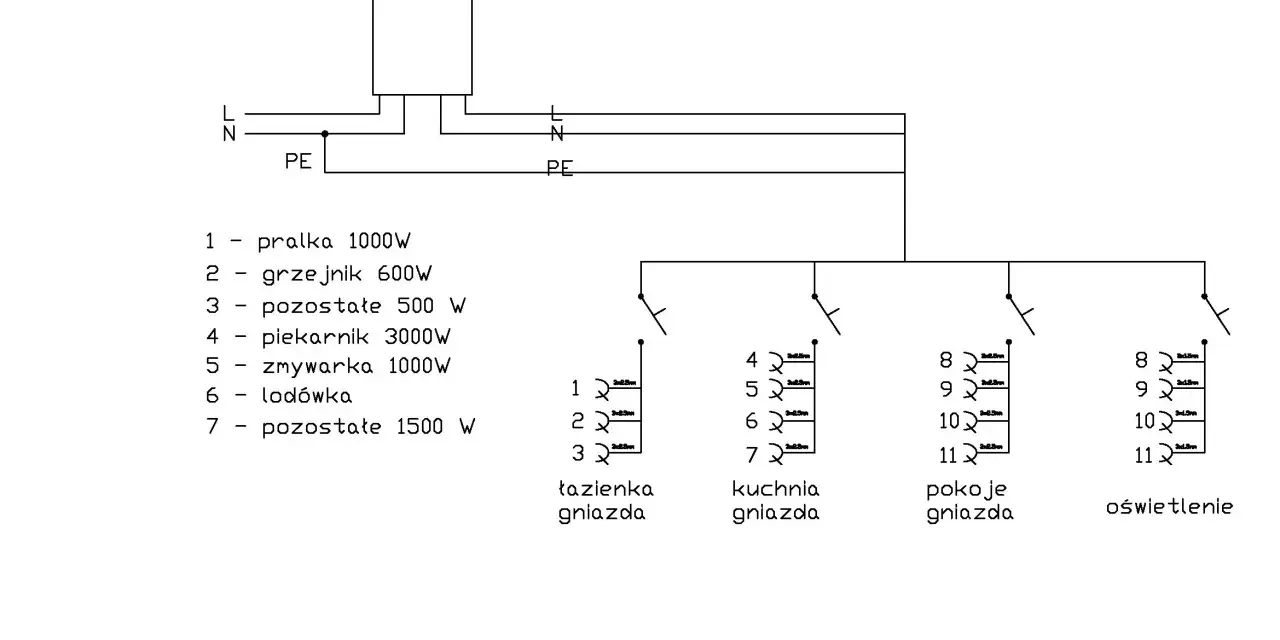

Wyjaśnienie terminologii: "Eska" a wyłącznik nadprądowy
Zacznijmy od podstaw. Kiedy mówimy o "bezpieczniku typu S" lub po prostu "esce", w rzeczywistości mamy na myśli modułowy wyłącznik nadprądowy (MCB). To urządzenie montowane jest na szynie DIN w rozdzielnicy i stanowi kluczowy element każdej nowoczesnej instalacji elektrycznej. Potoczne nazewnictwo jest tak zakorzenione, że często używam go sam, rozmawiając z klientami czy kolegami z branży.
Rola i zadanie w instalacji elektrycznej: Ochrona przed zwarciem i przeciążeniem
Głównym zadaniem wyłącznika nadprądowego jest ochrona instalacji elektrycznej przed dwoma największymi zagrożeniami: zwarciem i przeciążeniem. W przypadku zwarcia (czyli nagłego, niekontrolowanego przepływu prądu o bardzo dużej wartości) lub przeciążenia (gdy podłączone urządzenia pobierają więcej prądu, niż instalacja jest w stanie bezpiecznie dostarczyć), wyłącznik automatycznie odcina zasilanie. Dzięki temu chroni przewody przed przegrzaniem, a w konsekwencji przed stopieniem izolacji, a nawet pożarem. To takie "serce" bezpieczeństwa w Twoim domu czy firmie.
Krótki przewodnik po oznaczeniach: Co mówią nam litery B, C, D i cyfry (np. B16)?
Na każdym wyłączniku nadprądowym znajdziesz szereg oznaczeń, które są niezwykle ważne. Najważniejsze to litera i cyfra.
- Charakterystyka B: To najczęściej spotykana charakterystyka w instalacjach domowych. Wyłączniki z tą literą reagują stosunkowo szybko na przeciążenia i zwarcia, co czyni je idealnymi do zabezpieczania obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia. Przykłady to B10 (dla oświetlenia) czy B16 (dla gniazd).
- Charakterystyka C: Wyłączniki z charakterystyką C są nieco bardziej "tolerancyjne" na krótkotrwałe, wysokie prądy rozruchowe. Stosuje się je do zabezpieczania urządzeń z silnikami elektrycznymi, transformatorami, czy płytami indukcyjnymi, które w momencie startu pobierają znacznie więcej prądu niż podczas normalnej pracy. Przykładem może być C16 czy C20 dla obwodów z płytą indukcyjną.
- Charakterystyka D: Te wyłączniki charakteryzują się największą zwłoką w zadziałaniu przy prądach rozruchowych i są przeznaczone głównie do zastosowań przemysłowych, gdzie występują bardzo duże prądy rozruchowe (np. duże silniki, spawarki).
Cyfry obok liter (np. B16, C20) oznaczają prąd znamionowy wyłącznika w amperach (A). Jest to maksymalna wartość prądu, jaką wyłącznik może przewodzić w sposób ciągły bez zadziałania. Przekroczenie tej wartości (w zależności od charakterystyki i czasu trwania) spowoduje jego wyłączenie. To kluczowa informacja, która mówi nam, do jakiego obwodu dany wyłącznik jest przeznaczony i jaki przekrój przewodów powinien być w tym obwodzie użyty.
Bezpieczeństwo przede wszystkim jak przygotować się do pracy?
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zrozumieć, że bezpieczeństwo w elektryce to absolutny priorytet. Nie ma tu miejsca na pośpiech czy niedbalstwo. Pamiętaj, że prąd elektryczny jest niewidzialny i bezwzględny. Moje doświadczenie nauczyło mnie, że każda minuta poświęcona na przygotowanie i weryfikację to minuta, która może uratować zdrowie, a nawet życie.
Krok #1: Całkowite odłączenie zasilania jak zrobić to dobrze?
Pierwsza i najważniejsza zasada: zawsze całkowicie odłącz zasilanie. Nie wystarczy wyłączyć pojedynczego bezpiecznika. Musisz wyłączyć główny wyłącznik zasilania w rozdzielnicy, który odcina prąd od całej instalacji. Upewnij się, że nikt przypadkowo nie włączy go z powrotem, gdy Ty pracujesz. Czasem warto nawet zabezpieczyć go taśmą lub kartką z napisem "NIE WŁĄCZAĆ PRACE ELEKTRYCZNE!".
Krok #2: Weryfikacja braku napięcia dlaczego jeden raz to za mało?
Po odłączeniu zasilania, koniecznie zweryfikuj brak napięcia. Nie ufaj tylko temu, że wyłącznik jest w pozycji "OFF". Użyj niezawodnego wskaźnika napięcia (testera). Sprawdź nim każdy przewód, z którym będziesz pracować fazowy, neutralny, a nawet ochronny, aby mieć absolutną pewność. Zawsze sprawdzaj wskaźnik na znanym źródle napięcia (np. w gniazdku, które na pewno działa), zanim użyjesz go do weryfikacji braku napięcia. Jeden raz to za mało, sprawdź dwukrotnie, a najlepiej trzykrotnie!
Niezbędnik instalatora: Jakie narzędzia musisz mieć pod ręką?
Do bezpiecznego i poprawnego montażu wyłącznika nadprądowego potrzebujesz kilku podstawowych narzędzi, oczywiście z atestowaną izolacją:
- Wkrętaki z izolacją: Płaski i krzyżakowy (PH2) do dokręcania zacisków. Upewnij się, że ich izolacja jest nienaruszona.
- Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego usuwania izolacji z przewodów, bez uszkadzania żył.
- Szczypce: Kombinerki lub szczypce płaskie, przydatne do kształtowania końcówek przewodów, jeśli nie używasz tulejek.
- Wskaźnik napięcia (tester): Niezawodne urządzenie do weryfikacji braku napięcia. Wybierz model, który jest prosty w obsłudze i daje jednoznaczne wskazania.
Ważna uwaga: Kiedy prace musi wykonać elektryk z uprawnieniami?
Chociaż ten przewodnik ma charakter instruktażowy, muszę to podkreślić z całą stanowczością: prace elektryczne, zwłaszcza te związane z instalacją i modyfikacją rozdzielnic, powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia kwalifikacyjne (tzw. uprawnienia SEP). Jeśli nie masz pewności co do swoich umiejętności, nie ryzykuj. Zleć to zadanie wykwalifikowanemu elektrykowi. To inwestycja w Twoje bezpieczeństwo i spokój ducha.
Podłączanie wyłącznika nadprądowego 1-fazowego instrukcja krok po kroku
Gdy już zadbałeś o bezpieczeństwo i przygotowałeś narzędzia, możemy przejść do właściwego montażu. Skupimy się najpierw na wyłączniku jednofazowym, który jest najczęściej spotykany w domowych instalacjach.
Montaż na szynie DIN w rozdzielnicy proste, ale kluczowe zasady
Wyłączniki nadprądowe są przystosowane do montażu na szynie DIN, która jest standardem w każdej rozdzielnicy. Montaż jest prosty: wystarczy zaczepić wyłącznik górną częścią o szynę, a następnie docisnąć go do dołu, aż zatrzaśnie się na miejscu. Upewnij się, że jest stabilnie zamocowany i nie ma luzów. Prawidłowe umiejscowienie w rozdzielnicy jest ważne dla estetyki i późniejszej łatwości serwisowania staraj się zachować porządek i logiczny układ.
Zasilanie z góry, odbiór na dół złota zasada, której nie wolno łamać
To jest jedna z najważniejszych zasad, którą zawsze powtarzam: zasilanie (prąd "przychodzący" z sieci) podłączamy do górnych zacisków wyłącznika, a odpływ (obwód, który ma być zasilany) do dolnych zacisków. Chociaż technicznie wiele wyłączników działałoby również przy odwrotnym podłączeniu, jest to uznawane za błąd w sztuce instalatorskiej. Taki standard zapewnia przejrzystość instalacji i ułatwia późniejsze prace serwisowe czy diagnostykę. Zawsze staram się, aby moje rozdzielnice były czytelne i logiczne to podstawa.
Podłączanie przewodu fazowego (L): Który zacisk jest właściwy?
W wyłączniku jednofazowym (1P) zabezpieczamy tylko jeden przewód ten, który niesie prąd, czyli przewód fazowy (L). Zazwyczaj ma on kolor brązowy, czarny lub szary. Po zdjęciu izolacji (na długość około 10-12 mm, tak aby po włożeniu do zacisku nie wystawała miedź ani nie była zbyt krótka), wprowadź przewód fazowy do górnego zacisku wyłącznika. Następnie, przewód fazowy, który zasila dany obwód (np. gniazdka w pokoju), podłącz do dolnego zacisku wyłącznika. Pamiętaj o solidnym dokręceniu śrub.
Co z przewodami N i PE? Gdzie podłączyć niebieski i żółto-zielony?
Bardzo ważna kwestia: przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) omijają wyłącznik 1P. Nie podłączamy ich do wyłącznika nadprądowego! Zamiast tego, przewody te są podłączane bezpośrednio do odpowiednich szyn zbiorczych (listw) w rozdzielnicy. Przewód neutralny trafia na szynę N, a przewód ochronny na szynę PE. To kluczowe dla prawidłowego działania ochrony przeciwporażeniowej i uniknięcia niebezpiecznych sytuacji.
Finalne sprawdzenie: Dokręcenie śrub i kontrola poprawności montażu
Po podłączeniu wszystkich przewodów, dokładnie dokręć wszystkie śruby zaciskowe. Użyj odpowiedniego momentu obrotowego nie za mocno, aby nie uszkodzić przewodu, ale na tyle solidnie, aby połączenie było pewne. Luźne zaciski to jedna z głównych przyczyn awarii, iskrzenia, przegrzewania się instalacji, a w skrajnych przypadkach pożarów. Po dokręceniu delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany. Sprawdź też wzrokowo, czy izolacja nie jest uszkodzona i czy nie ma wystających żył.
Instalacja 3-fazowa montaż wyłącznika "siłowego"
W przypadku instalacji trójfazowych, często nazywanych "siłowymi", proces jest podobny, ale dotyczy trzech przewodów fazowych, a nie jednego. To nieco bardziej złożone, ale z zachowaniem zasad bezpieczeństwa i precyzji, również jest wykonalne.
Różnice w budowie i zastosowaniu wyłącznika 3-fazowego (3P)
Wyłącznik trójfazowy (3P) różni się od jednofazowego tym, że ma trzy tory prądowe, a nie jeden. Oznacza to, że zabezpiecza jednocześnie trzy przewody fazowe: L1, L2 i L3. Stosuje się go do zabezpieczania urządzeń zasilanych trójfazowo, takich jak niektóre płyty indukcyjne, piekarniki, silniki elektryczne czy pompy. Jego zadaniem jest odcięcie zasilania wszystkich trzech faz jednocześnie w przypadku przeciążenia lub zwarcia na którejkolwiek z nich.
Schemat podłączenia: Prawidłowe wprowadzenie przewodów L1, L2, L3
Podobnie jak w przypadku wyłącznika 1-fazowego, zasilanie do wyłącznika 3-fazowego podłączamy do górnych zacisków, a odpływ (obwód) do dolnych. Przewody fazowe L1, L2, L3 (zazwyczaj brązowy, czarny, szary, choć kolory mogą się różnić w starszych instalacjach) wprowadzamy do odpowiednich górnych zacisków wyłącznika, a następnie przewody L1, L2, L3 odchodzące do odbiornika do dolnych zacisków. Ważne jest, aby zachować kolejność faz, choć w przypadku wyłącznika nadprądowego nie jest to tak krytyczne jak przy silnikach, gdzie zmiana kolejności faz może skutkować zmianą kierunku obrotów.
Rola szyn grzebieniowych (łączeniowych) w rozdzielnicy 3-fazowej
W rozdzielnicach 3-fazowych, szczególnie gdy mamy wiele wyłączników, często stosuje się szyny grzebieniowe (łączeniowe). Są to specjalne listwy, które ułatwiają i porządkują podłączenie zasilania do wielu wyłączników jednocześnie. Zamiast prowadzić osobne przewody do każdego górnego zacisku, szyna grzebieniowa pozwala na estetyczne i bezpieczne rozprowadzenie zasilania z jednego punktu do wielu aparatów. To znacznie przyspiesza montaż i poprawia estetykę rozdzielnicy.
Najczęstsze błędy przy montażu wyłącznika nadprądowego jak ich unikać?
Jako doświadczony elektryk, widziałem wiele błędów, które można łatwo uniknąć, znając podstawowe zasady. Pamiętaj, że nawet drobne niedociągnięcia mogą mieć poważne konsekwencje.
Odwrotne podłączenie zasilania dlaczego to poważny błąd?
Jak już wspomniałem, podłączenie zasilania do dolnych zacisków wyłącznika, a odbioru do górnych, jest błędem. Nawet jeśli wyłącznik działa, czyni to instalację nieczytelną i niezgodną ze sztuką. W sytuacjach awaryjnych lub podczas późniejszych prac serwisowych, taki niestandardowy układ może wprowadzić w błąd, zwiększając ryzyko porażenia prądem. Zawsze dążę do tego, aby moje instalacje były intuicyjne i zgodne z normami.
Zbyt słabo dokręcone zaciski prosta droga do przegrzania i pożaru
To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Niedokręcone zaciski prowadzą do wzrostu rezystancji w punkcie styku. Wzrost rezystancji oznacza, że w tym miejscu wydziela się więcej ciepła. Skutkiem jest przegrzewanie się zacisków, iskrzenie, a w konsekwencji uszkodzenie wyłącznika, stopienie izolacji przewodów, a nawet pożar. Zawsze poświęć dodatkową chwilę na solidne dokręcenie każdego zacisku i weryfikację połączenia.
Błędne podłączenie przewodu neutralnego (N) czym to grozi?
W przypadku wyłączników jednofazowych (1P), przewodu neutralnego (N) nigdy nie należy prowadzić przez wyłącznik nadprądowy. Jego zadaniem jest zabezpieczanie tylko przewodu fazowego. Jeśli przewód neutralny zostanie podłączony do wyłącznika, a następnie wyłącznik zadziała (np. w wyniku zwarcia), odetnie on zarówno fazę, jak i neutralny. Problem pojawia się, gdy używamy wyłączników różnicowoprądowych (RCD), które wymagają, aby przewód neutralny nie był przerywany przez inne zabezpieczenia. Poza tym, takie połączenie jest po prostu niezgodne ze standardami i może wprowadzać zamieszanie w instalacji.
Niewłaściwy dobór przekroju przewodu do wartości bezpiecznika
To absolutna podstawa bezpieczeństwa. Przekrój przewodu musi być zawsze dostosowany do prądu znamionowego wyłącznika. Na przykład, dla obwodów gniazd zabezpieczonych wyłącznikiem B16 lub C16, standardem jest przewód miedziany o przekroju 2,5 mm². Użycie zbyt cienkich przewodów w stosunku do wartości zabezpieczenia jest niezwykle niebezpieczne. W przypadku przeciążenia, wyłącznik może zadziałać zbyt późno (lub wcale), a cienki przewód zacznie się przegrzewać, co grozi stopieniem izolacji i pożarem. Zawsze sprawdzaj tabele dopuszczalnych obciążeń prądowych dla przewodów!
Ostatnie kroki kiedy instalacja jest gotowa do załączenia?
Zakończenie prac to nie tylko dokręcenie ostatniej śrubki. To również seria ważnych kontroli, które zapewnią, że wszystko zostało wykonane poprawnie i bezpiecznie.
Ostatnia kontrola wzrokowa przed zamknięciem rozdzielnicy
Zanim zamkniesz rozdzielnicę, wykonaj dokładną kontrolę wzrokową całej instalacji. Sprawdź raz jeszcze, czy wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków, czy nie ma luźnych przewodów, czy izolacja jest nienaruszona, a wszystkie śruby zaciskowe są solidnie dokręcone. Upewnij się, że nie ma żadnych narzędzi ani resztek izolacji wewnątrz rozdzielnicy. Porządek w rozdzielnicy to podstawa ułatwia to późniejsze prace i zwiększa bezpieczeństwo.
Przeczytaj również: Bezpiecznik główny w domu: Dobór, fotowoltaika i moc uniknij awarii!
Bezpieczne przywrócenie napięcia i test działania obwodu
Gdy masz pewność, że wszystko jest w porządku, możesz bezpiecznie przywrócić napięcie. Najpierw włącz główny wyłącznik zasilania w rozdzielnicy. Następnie, po kolei, włączaj nowo podłączone wyłączniki nadprądowe. Po włączeniu każdego z nich, przeprowadź test działania obwodu sprawdź, czy podłączone urządzenia (np. lampy, gniazdka) działają poprawnie. Jeśli wszystko działa bez zarzutu i nie ma żadnych niepokojących sygnałów (jak iskrzenie, dziwne dźwięki czy zapachy), możesz uznać, że praca została wykonana pomyślnie. Pamiętaj, że w razie jakichkolwiek wątpliwości, zawsze lepiej skonsultować się z doświadczonym elektrykiem.
