Jak podłączyć inwerter do sieci? Kompletny przewodnik krok po kroku

Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces podłączania inwertera fotowoltaicznego do sieci domowej. Dowiesz się z niego zarówno o technicznych aspektach instalacji, jak i o niezbędnych formalnościach, aby Twoja mikroinstalacja działała bezpiecznie, legalnie i efektywnie.

Kto może legalnie podłączyć inwerter i dlaczego to takie ważne?

Zgodnie z polskim prawem, montaż i podłączenie instalacji fotowoltaicznej, w tym inwertera, musi być wykonane przez osoby posiadające odpowiednie kwalifikacje. Nie jest to praca dla amatora! Wymagane są albo certyfikat instalatora OZE wydany przez Urząd Dozoru Technicznego (UDT), albo ważne świadectwo kwalifikacyjne typu D i E (uprawnienia SEP). To właśnie podpis takiego kwalifikowanego instalatora jest kluczowy na dokumentach zgłoszeniowych do Operatora Systemu Dystrybucyjnego (OSD).

Dlaczego to takie istotne? Po pierwsze, dla bezpieczeństwa. Praca z prądem stałym i zmiennym o wysokich napięciach jest niebezpieczna i wymaga fachowej wiedzy, aby uniknąć porażenia, pożaru czy uszkodzenia sprzętu. Po drugie, tylko prawidłowo wykonana instalacja będzie działać efektywnie i bezawaryjnie. Kwalifikowany instalator zapewni zgodność z normami technicznymi i najlepszymi praktykami. Po trzecie, jest to warunek legalności. Bez odpowiednich kwalifikacji instalatora i prawidłowego montażu, OSD może odmówić przyłączenia instalacji do sieci, co uniemożliwi Ci rozliczanie energii i czerpanie korzyści z fotowoltaiki.

Konsekwencje samodzielnego montażu: czego unikać dla własnego bezpieczeństwa i portfela

Z mojego doświadczenia wiem, że pokusa samodzielnego montażu, by zaoszczędzić, bywa silna. Jednak w przypadku instalacji fotowoltaicznej, a zwłaszcza podłączania inwertera, jest to decyzja obarczona ogromnym ryzykiem. Konsekwencje mogą być naprawdę poważne.

Przede wszystkim, narażasz się na bezpośrednie zagrożenie życia i zdrowia. Niewłaściwe podłączenie może prowadzić do porażenia prądem, a nawet pożaru. To nie są żarty. Po drugie, utracisz gwarancję na urządzenia. Producenci inwerterów i paneli jasno określają, że instalacja musi być wykonana przez uprawnionego instalatora. Samodzielny montaż to prosta droga do utraty ochrony gwarancyjnej, co w przypadku awarii może oznaczać wysokie koszty naprawy lub wymiany.

Co więcej, samodzielny montaż bez odpowiednich kwalifikacji i zgłoszeń do OSD oznacza, że Twoja instalacja będzie działać nielegalnie. Operator Systemu Dystrybucyjnego ma prawo odmówić przyłączenia takiej instalacji, a nawet nałożyć kary. Nie będziesz mógł rozliczać wyprodukowanej energii, a co gorsza, energia wprowadzona do sieci może zostać potraktowana jako pobrana, generując dodatkowe koszty. To po prostu się nie opłaca.

Fundament bezpiecznej instalacji: niezbędne zabezpieczenia po stronie DC i AC

Bezpieczeństwo to absolutny priorytet w każdej instalacji elektrycznej, a w fotowoltaice, gdzie mamy do czynienia z wysokimi napięciami zarówno prądu stałego (DC) z paneli, jak i prądu zmiennego (AC) z sieci domowej, jest to kwestia fundamentalna. Odpowiednie zabezpieczenia chronią nie tylko samą instalację przed uszkodzeniem, ale przede wszystkim użytkowników przed porażeniem elektrycznym i pożarem. Przyjrzyjmy się, co jest niezbędne po obu stronach inwertera.

Ochrona od strony paneli (DC): rozłącznik, ograniczniki przepięć i bezpieczniki

Po stronie prądu stałego, czyli między panelami fotowoltaicznymi a inwerterem, musimy zastosować kilka kluczowych elementów ochronnych:

• Rozłącznik izolacyjny DC: Jest to urządzenie umożliwiające bezpieczne odłączenie paneli od inwertera w celu konserwacji, naprawy lub w sytuacji awaryjnej. Jego obecność jest obowiązkowa i pozwala na całkowite odizolowanie obwodu DC.
• Ograniczniki przepięć (SPD) typu 2 lub 1+2: Panele fotowoltaiczne są często montowane na dachach, co naraża je na bezpośrednie lub pośrednie uderzenia piorunów. Ograniczniki przepięć chronią inwerter i pozostałe elementy instalacji przed nagłymi skokami napięcia, które mogłyby je uszkodzić. Wybór typu (2 lub 1+2) zależy od tego, czy w budynku istnieje już instalacja odgromowa.
• Wkładki bezpiecznikowe: Służą do ochrony przewodów i paneli przed skutkami przeciążeń i zwarć w obwodzie DC. Zapewniają szybkie przerwanie obwodu w przypadku wystąpienia nieprawidłowości, minimalizując ryzyko uszkodzeń.

Ochrona od strony sieci domowej (AC): wyłącznik nadprądowy i różnicowoprądowy Twoja polisa na życie

Po stronie prądu zmiennego, czyli między inwerterem a domową rozdzielnią elektryczną, również wymagane są specjalistyczne zabezpieczenia:

• Wyłącznik nadprądowy (charakterystyka B): Jest to podstawowe zabezpieczenie obwodu AC, chroniące przed przeciążeniami i zwarciami. Wyłącznik o charakterystyce B jest odpowiedni dla obwodów, w których nie występują duże prądy rozruchowe, co jest typowe dla inwerterów.
• Wyłącznik różnicowoprądowy (RCD) typu A lub B: To niezwykle ważny element, który chroni ludzi przed porażeniem elektrycznym. Wykrywa on upływ prądu do ziemi i w ułamku sekundy odłącza zasilanie. Typ A jest standardowy, natomiast typ B jest zalecany w przypadku inwerterów, które mogą generować prądy upływowe o składowej stałej.
• Ogranicznik przepięć AC: Podobnie jak po stronie DC, ogranicznik przepięć AC chroni urządzenia podłączone do sieci domowej przed skokami napięcia, które mogą pochodzić z sieci zewnętrznej lub być indukowane przez wyładowania atmosferyczne.

Uziemienie: cichy bohater chroniący przed porażeniem

Nie mogę dostatecznie podkreślić, jak kluczowe jest prawidłowe uziemienie całej instalacji fotowoltaicznej. To cichy bohater, który w przypadku awarii lub przepięcia odprowadza niebezpieczny prąd do ziemi, chroniąc zarówno ludzi, jak i sprzęt. Uziemieniu podlegają nie tylko metalowe obudowy inwertera, ale także konstrukcje wsporcze paneli fotowoltaicznych. Prawidłowo wykonane uziemienie jest fundamentem bezpieczeństwa i stanowi pierwszą linię obrony przed porażeniem elektrycznym oraz uszkodzeniami spowodowanymi przepięciami.

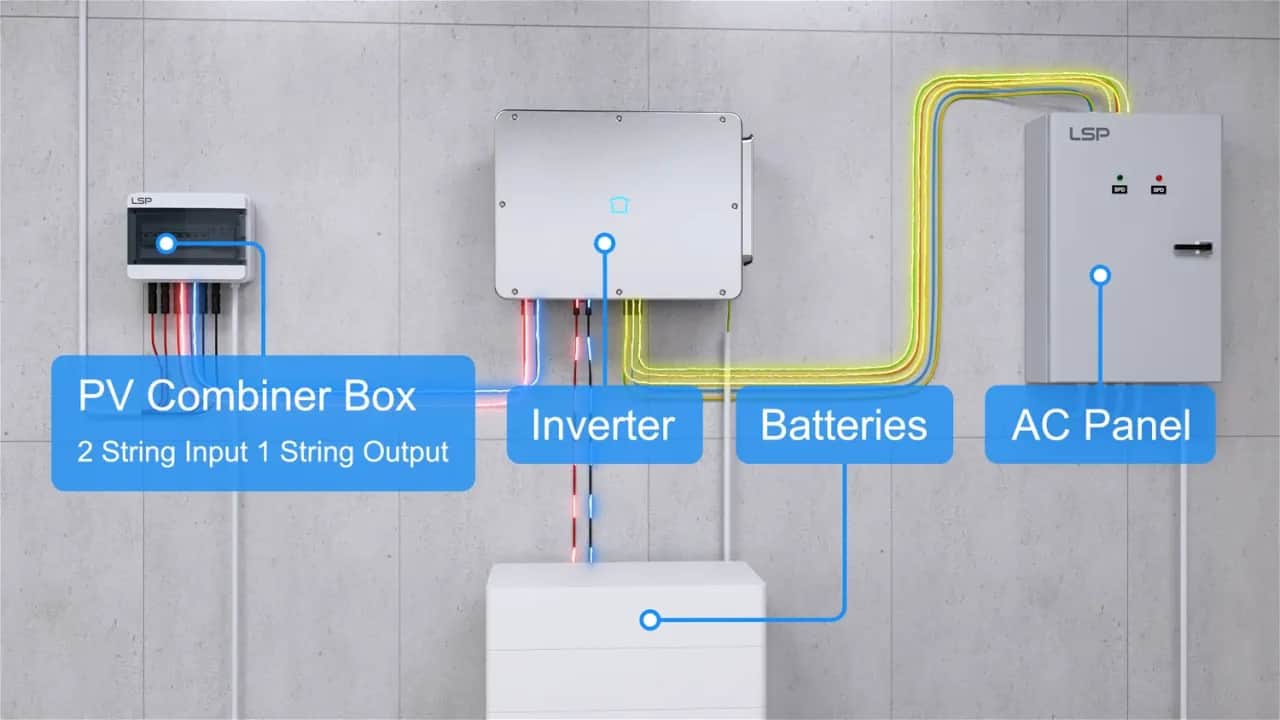

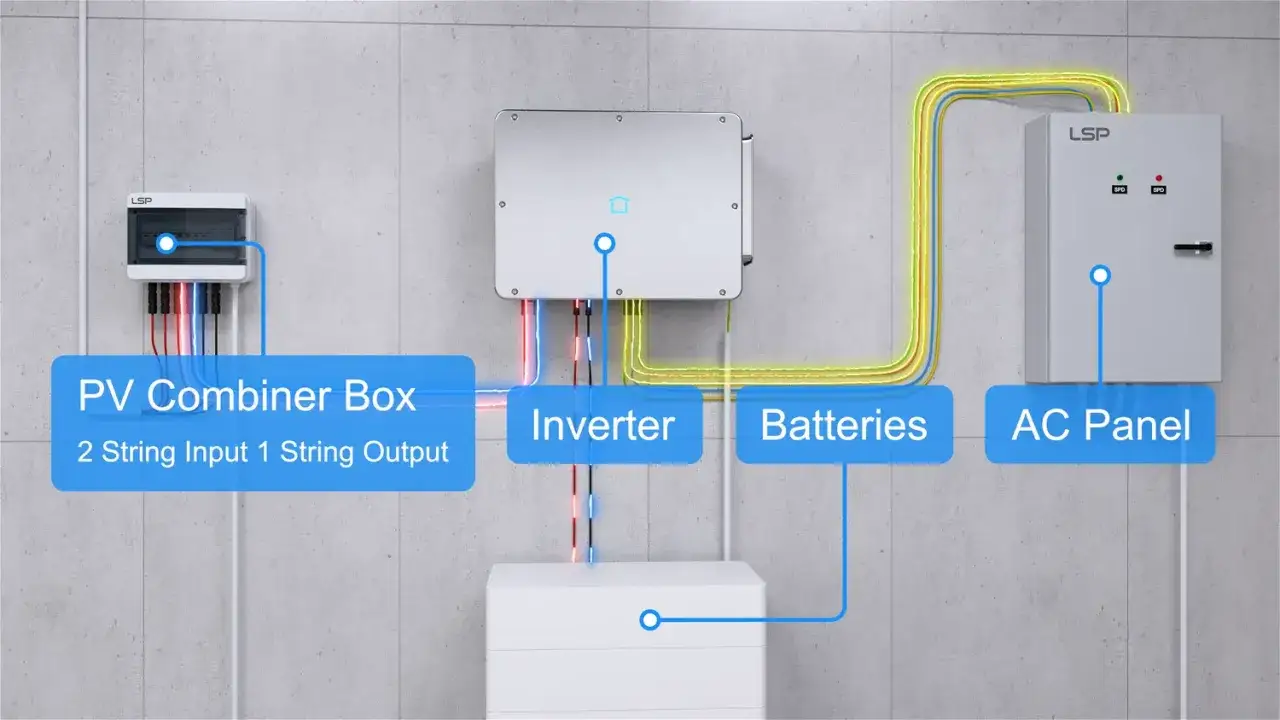

Techniczne ABC: jak wygląda proces fizycznego podłączenia inwertera do sieci?

Poniższe kroki przedstawiają ogólny zarys procesu technicznego podłączania inwertera. Pamiętaj, że są to czynności, które zawsze powinny być wykonywane przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia. Moim celem jest przybliżenie Ci, co dzieje się na tym etapie, abyś był świadomym inwestorem.

Krok 1: Podłączenie przewodów od paneli fotowoltaicznych (strona DC)

Pierwszym etapem jest podłączenie przewodów prądu stałego (DC) biegnących od paneli fotowoltaicznych do inwertera. Instalator musi zadbać o prawidłową polaryzację (plus do plusa, minus do minusa) oraz użyć odpowiednich złączy, najczęściej typu MC4, które zapewniają szczelność i bezpieczeństwo połączenia. Należy również zwrócić uwagę na odpowiednie przekroje przewodów, aby minimalizować straty energii i zapewnić bezpieczeństwo.

Krok 2: Integracja z domową rozdzielnią elektryczną (strona AC)

Następnie inwerter jest podłączany do domowej rozdzielni elektrycznej, czyli po stronie prądu zmiennego (AC). Ten etap wymaga szczególnej precyzji. Obwód z inwertera musi być zabezpieczony dedykowanymi wyłącznikami nadprądowymi i różnicowoprądowymi, o których wspomniałem wcześniej. W zależności od typu inwertera (jednofazowy lub trójfazowy), podłącza się go do odpowiedniej fazy lub wszystkich trzech faz w rozdzielni, zgodnie z projektem instalacji.

Krok 3: Konfiguracja i pierwsze sprawdzenie parametrów przez instalatora

Po fizycznym podłączeniu wszystkich przewodów, instalator przystępuje do konfiguracji inwertera. Obejmuje to ustawienia sieciowe, parametry pracy, a także ewentualne połączenie z systemem monitoringu. Następnie przeprowadzane są pierwsze testy. Instalator sprawdza poprawność działania inwertera, mierzy napięcia, prądy i moc, upewniając się, że wszystko działa zgodnie z założeniami i normami. To kluczowy etap weryfikacji technicznej przed zgłoszeniem instalacji do OSD.

Formalności z zakładem energetycznym: przewodnik po biurokracji krok po kroku

Techniczne podłączenie inwertera to dopiero połowa sukcesu. Równie ważne, a często bardziej stresujące dla inwestorów, są formalności z zakładem energetycznym. Bez ich dopełnienia Twoja instalacja, choć sprawna technicznie, nie będzie mogła legalnie produkować energii na własne potrzeby ani oddawać nadwyżek do sieci. Przeprowadzę Cię przez ten proces krok po kroku.

Kiedy i do kogo zgłosić mikroinstalację? Znajdź swojego Operatora Systemu Dystrybucyjnego (OSD)

Zgłoszenia mikroinstalacji (czyli instalacji do 50 kWp) dokonuje się do lokalnego Operatora Systemu Dystrybucyjnego (OSD). W Polsce są to najczęściej PGE, Tauron, Enea lub Energa. To, który OSD obsługuje Twój rejon, zależy od Twojej lokalizacji. Z mojego doświadczenia wiem, że zgłoszenie należy złożyć nie później niż 30 dni przed planowanym uruchomieniem instalacji. Formularze zgłoszeniowe oraz szczegółowe instrukcje znajdziesz na stronach internetowych swojego OSD. Warto je pobrać i dokładnie przestudiować.

Kompletna checklista dokumentów: co musisz przygotować, by wniosek przeszedł za pierwszym razem?

Aby uniknąć opóźnień, kluczowe jest przygotowanie kompletnego zestawu dokumentów. Oto szczegółowa lista, którą zawsze rekomenduję moim klientom:

• Wypełniony wniosek zgłoszeniowy: Dostępny na stronie OSD, musi być wypełniony precyzyjnie i czytelnie.

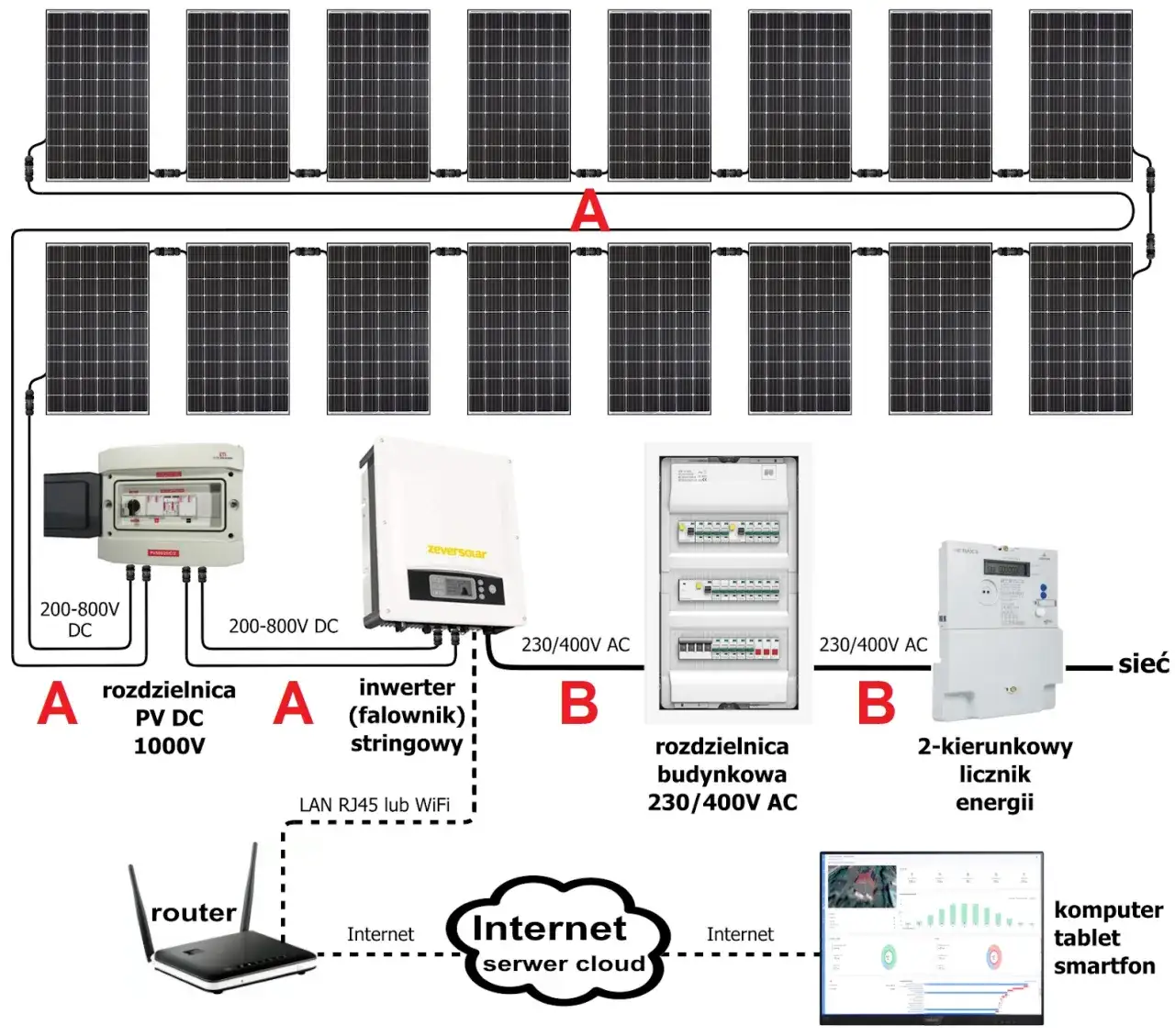

• Schemat instalacji elektrycznej: Pokazujący sposób przyłączenia mikroinstalacji do istniejącej instalacji domowej, z uwzględnieniem wszystkich zabezpieczeń.
• Certyfikaty zgodności dla inwertera: Potwierdzające, że inwerter spełnia wymogi kodeksu sieci NC RfG.
• Certyfikaty zgodności dla paneli fotowoltaicznych: Potwierdzające jakość i bezpieczeństwo paneli.
• Karty katalogowe urządzeń: Zarówno inwertera, jak i paneli, zawierające ich specyfikację techniczną.
• Oświadczenie instalatora: Potwierdzające jego kwalifikacje (certyfikat UDT lub uprawnienia SEP D i E) oraz zgodność montażu z obowiązującymi normami i przepisami.
• Wyciąg z CEIDG/KRS: Jeśli instalacja jest zgłaszana przez firmę.

Wypełnianie wniosku zgłoszeniowego: na co zwrócić szczególną uwagę?

Wypełniając wniosek zgłoszeniowy, zwróć szczególną uwagę na precyzję i zgodność wszystkich danych. Upewnij się, że moc instalacji podana we wniosku zgadza się z mocą na schemacie i w kartach katalogowych urządzeń. Wszelkie rozbieżności, brakujące dane czy nieczytelne podpisy mogą skutkować wezwaniem do uzupełnienia lub korekty, co niestety opóźni cały proces przyłączenia o kilka tygodni. Lepiej poświęcić więcej czasu na dokładne sprawdzenie wszystkiego, niż później czekać na wznowienie procedury.

Ostatnia prosta: co dzieje się po złożeniu dokumentów?

Po złożeniu kompletu dokumentów do OSD, rozpoczyna się etap weryfikacji i oczekiwania. Wiem, że to moment, w którym wielu inwestorów jest najbardziej niecierpliwych, ale warto uzbroić się w cierpliwość i zrozumieć, co dzieje się dalej.

Proces weryfikacji przez OSD: ile to potrwa i czego się spodziewać?

Zgodnie z przepisami, Operator Systemu Dystrybucyjnego ma 30 dni na weryfikację Twojego zgłoszenia. W tym czasie OSD sprawdza kompletność i poprawność dostarczonej dokumentacji. Może się zdarzyć, że w tym okresie otrzymasz prośbę o uzupełnienie brakujących informacji lub skorygowanie ewentualnych błędów. Dlatego tak ważne jest, aby dokumenty były przygotowane perfekcyjnie już za pierwszym razem. Jeśli wszystko jest w porządku, OSD przechodzi do kolejnego etapu.

Wymiana licznika na dwukierunkowy kluczowy moment przed startem

Po pozytywnej weryfikacji zgłoszenia, OSD ma kolejne 30 dni na bezpłatną wymianę Twojego dotychczasowego licznika energii na licznik dwukierunkowy. To jest absolutnie kluczowy moment! Licznik dwukierunkowy jest niezbędny do prawidłowego rozliczania energii mierzy zarówno energię pobraną z sieci, jak i energię do niej wprowadzoną. Bez tego licznika nie ma mowy o legalnym i opłacalnym działaniu fotowoltaiki. Wymiana licznika jest dla Ciebie bezpłatna i odbywa się w terminie wyznaczonym przez operatora.

Kiedy możesz legalnie uruchomić swoją elektrownię i zacząć oszczędzać?

Odpowiedź jest prosta i jednoznaczna: swoją mikroinstalację fotowoltaiczną możesz legalnie uruchomić i zacząć oddawać nadwyżki energii do sieci dopiero po tym, jak OSD wymieni Twój licznik na dwukierunkowy. To jest moment, w którym Twoja przydomowa elektrownia staje się w pełni funkcjonalna i legalna. Od tej chwili możesz cieszyć się oszczędnościami na rachunkach za prąd, a nadwyżki energii będą prawidłowo rozliczane zgodnie z wybranym systemem (net-billing).

Tych błędów unikaj jak ognia: najczęstsze pułapki przy podłączaniu inwertera

Nawet najlepiej zaplanowana instalacja może napotkać na problemy, jeśli nie będziemy świadomi najczęstszych pułapek. Jako ekspert, chcę Cię ostrzec przed błędami, które mogą opóźnić uruchomienie Twojej instalacji lub generować niepotrzebne koszty. Świadomość tych zagrożeń to pierwszy krok do ich uniknięcia.

Problem zbyt wysokiego napięcia w sieci jak go zdiagnozować i co robić, gdy falownik się wyłącza?

Jednym z najczęstszych problemów, z którymi spotykają się właściciele mikroinstalacji, jest zbyt wysokie napięcie w sieci publicznej. Dzieje się tak szczególnie często na końcach linii energetycznych, gdzie sieć jest słabsza. Gdy napięcie w sieci przekroczy dopuszczalne normy (zazwyczaj 253 V), inwerter, w trosce o bezpieczeństwo i stabilność sieci, automatycznie się wyłącza, przerywając produkcję energii. Skutkuje to przerwami w działaniu instalacji i mniejszymi oszczędnościami.

Jak to zdiagnozować? Jeśli zauważasz, że Twój inwerter często się wyłącza, zwłaszcza w słoneczne dni, gdy produkcja jest wysoka, a następnie samoczynnie włącza, najprawdopodobniej masz do czynienia z problemem zbyt wysokiego napięcia. W takiej sytuacji konieczny jest kontakt z instalatorem, który może zweryfikować problem i w razie potrzeby zgłosić go do OSD. Operator ma obowiązek zapewnić odpowiednie parametry sieci.

Błędy w dokumentacji, które opóźnią przyłączenie o kilka tygodni

Jak już wspomniałem, niekompletna lub błędna dokumentacja to jedna z głównych przyczyn opóźnień w procesie przyłączenia. Brak certyfikatów, nieprawidłowo wypełniony schemat instalacji, niezgodność danych we wniosku z rzeczywistością to wszystko sprawi, że OSD odeśle Twój wniosek do poprawki. Każda taka "zwrotka" to kolejne tygodnie oczekiwania. Dlatego zawsze podkreślam: sprawdź każdy dokument dwukrotnie, zanim złożysz wniosek. Lepiej poświęcić godzinę więcej na weryfikację, niż czekać miesiąc na wymianę licznika.

Przedwczesne uruchomienie instalacji dlaczego to kosztowny błąd?

Kuszące jest, aby po zakończeniu montażu jak najszybciej uruchomić inwerter i zacząć produkować energię. Jednak uruchomienie instalacji przed wymianą licznika na dwukierunkowy przez OSD to bardzo kosztowny błąd. Twój stary licznik nie jest w stanie rozróżnić energii pobranej od energii wprowadzonej do sieci. W konsekwencji, cała energia, którą Twoja instalacja wyśle do sieci, zostanie potraktowana jako energia pobrana, a Ty zostaniesz za nią obciążony. Oznacza to, że zamiast oszczędzać, będziesz generować dodatkowe, niepotrzebne koszty. Czekaj cierpliwie na wymianę licznika to się opłaca.

Przeczytaj również: Falownik: co to jest i jak działa? Niezbędny w PV i przemyśle

Czy Twoja instalacja wymaga zgłoszenia do straży pożarnej? Sprawdź, kiedy jest to obowiązkowe

Warto pamiętać, że nie każda instalacja fotowoltaiczna wymaga zgłoszenia do Państwowej Straży Pożarnej. Obowiązek ten dotyczy tylko tych mikroinstalacji, których moc zainstalowana elektryczna jest większa niż 6,5 kW. Jeśli Twoja instalacja przekracza tę moc, jej projekt musi być uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych, a fakt przyłączenia należy zgłosić do właściwych organów Państwowej Straży Pożarnej. To dodatkowy, ale bardzo ważny etap formalności, który zapewnia bezpieczeństwo przeciwpożarowe Twojego domu i jego otoczenia.
