Optymalna odległość falownika od paneli: Uniknij strat mocy PV

Jako ekspert w dziedzinie fotowoltaiki, zawsze podkreślam, że optymalne umiejscowienie falownika względem paneli fotowoltaicznych to nie tylko kwestia estetyki, ale przede wszystkim klucz do maksymalnej wydajności i bezpieczeństwa całej instalacji PV. Zrozumienie czynników wpływających na tę decyzję pomoże Ci uniknąć kosztownych błędów i zapewnić, że Twoja inwestycja w słońce będzie pracować z pełną mocą przez lata.

Optymalne umiejscowienie falownika dlaczego to tak ważna decyzja dla Twojej fotowoltaiki?

W projektowaniu każdej instalacji fotowoltaicznej, jednym z pierwszych pytań, jakie sobie zadajemy, jest to o lokalizację falownika. Moje doświadczenie pokazuje, że jest to decyzja o fundamentalnym znaczeniu. Falownik, serce systemu PV, przetwarza prąd stały (DC) generowany przez panele na prąd zmienny (AC), który zasila nasz dom i jest oddawany do sieci. Aby ten proces był jak najbardziej efektywny, musimy zminimalizować wszelkie straty energii, a te najczęściej pojawiają się na przewodach.

Złota zasada fotowoltaiki: Im bliżej, tym lepiej

Zgodnie z dobrą praktyką instalacyjną i moimi wieloletnimi obserwacjami, falownik powinien być zawsze montowany jak najbliżej paneli fotowoltaicznych. Ta prosta zasada ma na celu jedno: minimalizację długości przewodów po stronie prądu stałego (DC). To właśnie na tym odcinku, gdzie płynie prąd o wyższym napięciu, jesteśmy najbardziej narażeni na straty mocy, które bezpośrednio przekładają się na niższe uzyski energii z całej instalacji.

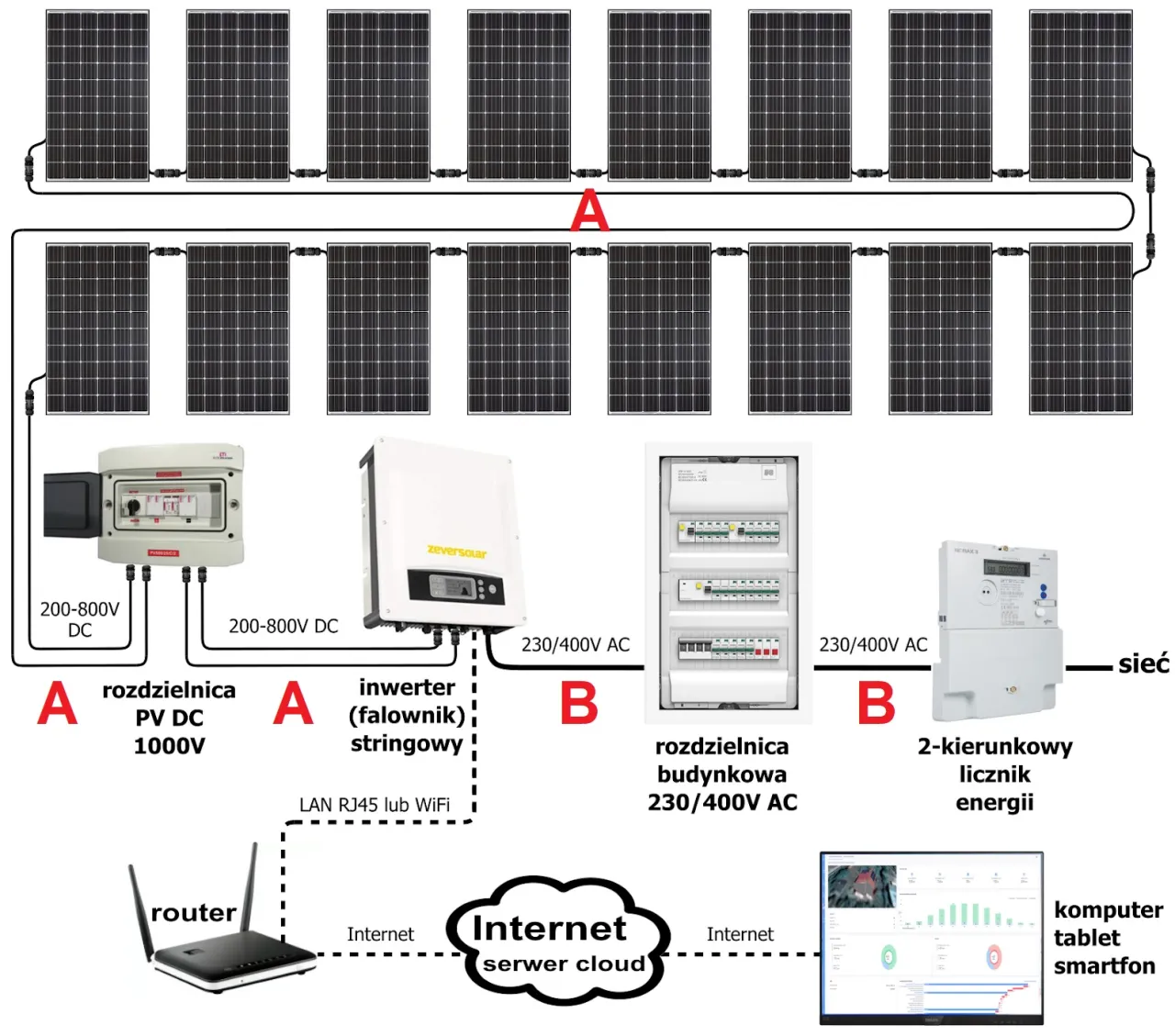

Co się dzieje z energią na drodze od paneli do falownika?

Wyobraź sobie energię elektryczną jako wodę płynącą w rurze. Im dłuższa rura i węższa, tym większy opór i tym mniej wody dotrze do celu. Podobnie jest z prądem. Panele fotowoltaiczne generują prąd stały (DC). Ten prąd, zanim zostanie przekształcony na prąd zmienny (AC) przez falownik, musi pokonać pewną drogę przewodami. Na tej drodze, wskutek oporu przewodów, następuje spadek napięcia i straty mocy. Co istotne, prąd stały charakteryzuje się wyższym napięciem niż prąd zmienny w domowej instalacji, co czyni go bardziej podatnym na straty na długich odcinkach kabli.

Wpływ odległości na roczne uzyski energii liczby, które musisz znać

Niech liczby przemówią. W moich projektach zawsze staram się dążyć do minimalnych strat, ponieważ wiem, jak bardzo wpływają one na długoterminową opłacalność. Zgodnie z polskimi normami i wytycznymi, straty napięcia na odcinku od paneli do falownika nie powinny przekraczać 1-2%. Przekroczenie tej wartości znacząco obniża efektywność całej instalacji fotowoltaicznej. Dla przykładu, przy instalacji o mocy 10 kW, strata rzędu 2% oznacza roczną utratę produkcji energii sięgającą nawet 200 kWh. To energia, za którą zapłaciłeś, a której nie wykorzystasz. W skali 25-30 lat eksploatacji instalacji, takie straty sumują się do naprawdę znaczących kwot, wydłużając okres zwrotu z inwestycji.

Jak odległość wpływa na straty mocy i spadki napięcia?

Zrozumienie mechanizmu strat jest kluczowe, aby podjąć świadome decyzje projektowe. Nie chodzi tylko o to, by falownik był blisko, ale by zrozumieć, dlaczego to "blisko" jest tak ważne.

Prąd stały (DC) vs prąd zmienny (AC) gdzie tracisz najwięcej pieniędzy?

Główna różnica, która wpływa na straty, leży w charakterystyce prądu. Prąd stały (DC), wytwarzany przez panele, jest przesyłany do falownika pod stosunkowo wysokim napięciem. W przypadku prądu stałego, straty mocy są proporcjonalne do kwadratu prądu i oporu przewodu. Oznacza to, że nawet niewielki wzrost długości kabla czy zmniejszenie jego przekroju może drastycznie zwiększyć opory i tym samym straty. Z kolei prąd zmienny (AC), po konwersji przez falownik, jest mniej podatny na straty na podobnych odległościach, zwłaszcza w instalacjach domowych. Dlatego też, jako instalator, zawsze kładę nacisk na optymalizację odcinka DC to tam tracisz najwięcej pieniędzy.

Norma 1%: Ile realnie może wynieść dopuszczalna strata na przewodach?

W Polsce, podobnie jak w wielu krajach, istnieją zalecenia dotyczące dopuszczalnych spadków napięcia w instalacjach elektrycznych. W przypadku odcinka DC od paneli do falownika, dąży się do tego, aby straty napięcia nie przekraczały 1-2%. Dlaczego? Ponieważ każdy procent straty to bezpośrednie zmniejszenie ilości energii, którą możesz wykorzystać. Przekroczenie tej wartości oznacza, że Twoja instalacja nie pracuje z optymalną wydajnością, a Ty tracisz potencjalne oszczędności. Dobry projektant zawsze dąży do minimalizacji tych strat, nawet jeśli wiąże się to z nieco wyższymi kosztami początkowymi na grubsze przewody.

Praktyczny przykład: Jak 10 dodatkowych metrów kabla obniża wydajność instalacji?

Wyobraźmy sobie dwie identyczne instalacje fotowoltaiczne o mocy 6 kWp. W pierwszej, falownik jest zamontowany 5 metrów od paneli, a w drugiej 15 metrów. Przy standardowym przekroju kabla 4 mm², w instalacji z dłuższym kablem (15 m) straty na przewodach DC mogą wzrosnąć z około 0,8% do nawet 2,5%. To oznacza, że rocznie instalacja z dłuższym kablem może produkować o kilkadziesiąt, a nawet ponad 100 kWh mniej energii. W skali roku może to nie wydawać się dużo, ale pomnóż to przez 25 lat gwarancji na panele, a zobaczysz, jak duża jest to różnica w Twoim portfelu. Dlatego zawsze podkreślam, że każdy metr kabla ma znaczenie.

Optymalna i maksymalna odległość falownika od paneli co musisz wiedzieć?

Skoro wiemy już, dlaczego odległość jest tak ważna, przejdźmy do konkretów jakie są zalecane i maksymalne odległości, o których musisz pamiętać.

Idealny scenariusz: Kiedy odległość nie ma praktycznie znaczenia?

Idealny scenariusz to taki, w którym falownik jest zamontowany w bezpośrednim sąsiedztwie paneli mówimy tu o odległościach rzędu kilku metrów. W takich warunkach, przy prawidłowo dobranym przekroju przewodów, straty napięcia na odcinku DC są minimalne, często poniżej 0,5%. W praktyce oznacza to, że problem znaczących strat jest niemal całkowicie wyeliminowany, a instalacja pracuje z maksymalną możliwą wydajnością.

Bezpieczna granica: Jaka jest maksymalna zalecana długość przewodów DC?

Chociaż nie ma jednej, prawnie narzuconej odległości, instalatorzy i producenci najczęściej rekomendują, aby odległość od paneli do falownika nie przekraczała 10-15 metrów. Przekraczanie tej granicy jest ryzykowne dla efektywności, jeśli nie zostaną podjęte dodatkowe kroki. Powyżej 15 metrów straty zaczynają być na tyle znaczące, że wymagają zastosowania droższych i grubszych przewodów, co zwiększa koszty inwestycji. Moim zdaniem, każdy metr powyżej 10 metrów powinien być dokładnie przemyślany i skonsultowany z doświadczonym instalatorem.

Jak prawidłowo dobrać przekrój kabla, gdy odległość jest większa?

Gdy odległość od paneli do falownika jest większa niż te idealne kilka metrów, kluczowe staje się prawidłowe dobranie przekroju przewodów DC. Większa odległość wymaga zastosowania kabli o większym przekroju, aby zminimalizować opór i tym samym straty napięcia. Do tego celu stosuje się specjalne kalkulatory dostępne online lub w profesjonalnym oprogramowaniu dla projektantów PV. Uwzględniają one takie parametry jak prąd znamionowy (Impp), napięcie (Vmpp) stringu, długość przewodu oraz dopuszczalny spadek napięcia. W instalacjach domowych najczęściej spotykane przekroje to:

• 4 mm² standard dla krótszych odcinków.
• 6 mm² często stosowany przy średnich odległościach.
• 10 mm² niezbędny przy większych odległościach, aby utrzymać straty w dopuszczalnych normach.

Pamiętaj, że większy przekrój to wyższy koszt kabla, ale jest to inwestycja, która zwraca się w postaci wyższych uzysków energii przez cały okres eksploatacji instalacji.

Gdzie zamontować falownik? Najlepsze i najgorsze lokalizacje w domu

Lokalizacja falownika to nie tylko kwestia odległości od paneli, ale także warunków środowiskowych, które mają ogromny wpływ na jego żywotność i wydajność. Jako instalator, zwracam uwagę na kilka kluczowych aspektów.

Dlaczego strych i nasłoneczniona ściana to złe pomysły?

Falownik to urządzenie elektroniczne, które generuje ciepło podczas pracy. Jego optymalna temperatura pracy to zazwyczaj zakres od -25°C do +60°C, ale jego wydajność spada w wyższych temperaturach. Montaż falownika na strychu, gdzie latem temperatura może osiągać ekstremalne wartości, lub na nasłonecznionej ścianie zewnętrznej, jest częstym błędem. Wysoka temperatura nie tylko obniża efektywność pracy falownika, ale także skraca jego żywotność. Dlatego zawsze odradzam takie rozwiązania.

Garaż, kotłownia, pomieszczenie gospodarcze analiza najlepszych miejsc

Z mojego doświadczenia wynika, że najlepszymi miejscami do montażu falownika są: garaż, kotłownia, pomieszczenie gospodarcze lub piwnica. Są to zazwyczaj miejsca, które spełniają kluczowe wymogi:

• Stabilna temperatura: Są chłodniejsze latem i cieplejsze zimą niż strych czy ściana zewnętrzna.
• Dobra wentylacja: Często są to pomieszczenia, w których naturalna cyrkulacja powietrza jest wystarczająca.
• Niska wilgotność i zapylenie: Falowniki mają określoną klasę szczelności (np. IP65), ale zawsze lepiej unikać miejsc narażonych na bezpośrednie działanie deszczu, śniegu czy dużego zapylenia, które może osadzać się na elementach chłodzących.

Wybór jednego z tych miejsc to gwarancja lepszych warunków pracy dla urządzenia i dłuższej bezawaryjnej eksploatacji.

Wymogi techniczne: Wentylacja, temperatura i dostęp serwisowy

Przy montażu falownika należy bezwzględnie przestrzegać kilku kluczowych wymogów technicznych, które zapewnią jego prawidłowe działanie i bezpieczeństwo:

• Dobra wentylacja: Falownik generuje ciepło, dlatego musi być montowany w miejscu z zapewnioną swobodną cyrkulacją powietrza. Producenci określają minimalne odległości od ścian i sufitu (zwykle 20-30 cm po bokach i od góry/dołu), aby zapewnić odpowiednie chłodzenie.
• Unikanie bezpośredniego nasłonecznienia i źródeł ciepła: Falownik nie powinien być wystawiony na bezpośrednie działanie promieni słonecznych ani montowany w pobliżu innych źródeł ciepła, takich jak piece czy bojlery.
• Zapewnienie łatwego dostępu serwisowego: Należy pamiętać, że falownik to urządzenie, które może wymagać kontroli, konserwacji lub serwisu. Musi być do niego łatwy i bezpieczny dostęp.
• Unikanie wilgoci i dużego zapylenia: Pomimo wysokiej klasy szczelności (np. IP65 dla falowników zewnętrznych), zawsze lepiej chronić urządzenie przed nadmierną wilgocią i kurzem, które mogą negatywnie wpływać na jego elektronikę.

Czy falownik hałasuje? Gdzie go nie montować, by zachować komfort

Niektóre falowniki, zwłaszcza te o większej mocy lub z aktywnym chłodzeniem (wentylatorami), mogą generować pewien poziom hałasu. Chociaż nowoczesne urządzenia są coraz cichsze, to jednak zdecydowanie odradzam montaż falownika w pomieszczeniach mieszkalnych, takich jak sypialnie, salony czy gabinety. Ciągły, choćby niewielki szum, może być uciążliwy i negatywnie wpływać na komfort domowników. Garaż czy kotłownia, gdzie hałas nie jest problemem, to znacznie lepsze rozwiązanie.

Panele daleko od budynku? Rozwiązania dla większych odległości

Co zrobić, gdy panele muszą być zamontowane daleko od budynku, a idealna odległość falownika jest niemożliwa do osiągnięcia? Istnieją na to sprawdzone rozwiązania.

Kiedy grubszy kabel to jedyne, ale kosztowne rozwiązanie?

W sytuacjach, gdy panele są bardzo oddalone od miejsca montażu falownika (np. instalacja gruntowa na dużej działce), zastosowanie przewodów DC o znacznie większym przekroju jest koniecznością. Jest to jedyny sposób, aby utrzymać straty napięcia w dopuszczalnych normach. Niestety, wiąże się to ze znacznym wzrostem kosztów inwestycji, ponieważ kable o większym przekroju są droższe, a ich montaż może być bardziej pracochłonny. Zawsze warto to skalkulować i porównać z alternatywnymi rozwiązaniami.

Czy montaż falownika na zewnątrz, blisko paneli, jest bezpieczny?

Tak, montaż falownika na zewnątrz, blisko paneli, jest możliwy i często stosowany, zwłaszcza w przypadku instalacji gruntowych. Należy jednak pamiętać o kilku ważnych kwestiach. Falownik musi posiadać odpowiednio wysoką klasę szczelności (minimum IP65), która zapewni mu ochronę przed deszczem, śniegiem i pyłem. Ponadto, powinien być zamontowany w specjalnej, wentylowanej obudowie lub pod zadaszeniem, które ochroni go przed bezpośrednim nasłonecznieniem i ekstremalnymi temperaturami. Ważne jest również, aby zapewnić odpowiednią wentylację wewnątrz obudowy, aby uniknąć przegrzewania się urządzenia.

Alternatywne technologie: Kiedy warto zainwestować w mikroinwertery lub optymalizatory mocy?

Dla bardzo dużych odległości lub w przypadku skomplikowanych dachów z zacienieniami, warto rozważyć alternatywne technologie, które rozwiązują problem strat na długich przewodach DC:

• Mikroinwertery: Są to małe falowniki montowane bezpośrednio pod każdym panelem. Przetwarzają one prąd stały (DC) na prąd zmienny (AC) już na poziomie panelu. Dzięki temu do budynku przesyłany jest już prąd zmienny, który jest znacznie mniej podatny na straty na długich odległościach. Mikroinwertery są idealne dla instalacji z dużymi odległościami i w przypadku zacienienia.
• Optymalizatory mocy: To urządzenia montowane przy każdym panelu, które optymalizują punkt pracy panelu (MPPT) i przesyłają zoptymalizowany prąd DC do centralnego falownika. Podobnie jak mikroinwertery, minimalizują wpływ zacienienia i pozwalają na przesyłanie prądu o bardziej stabilnych parametrach, co redukuje straty na dłuższych przewodach DC.

Obie te technologie są droższe od tradycyjnego falownika stringowego, ale w specyficznych warunkach (duże odległości, zacienienia) mogą okazać się bardziej opłacalne i efektywne w dłuższej perspektywie.

Przeczytaj również: Falownik hybrydowy: Niezależność energetyczna i koniec z blackoutami?

Kluczowe zasady, o których musisz pamiętać, planując miejsce dla falownika

Podsumowując, decyzja o lokalizacji falownika to jeden z najważniejszych elementów projektu instalacji fotowoltaicznej. Pamiętaj o tych zasadach, aby Twoja inwestycja była maksymalnie efektywna.

Lista kontrolna: 5 pytań, które należy zadać instalatorowi przed montażem

Zawsze zachęcam moich klientów do zadawania pytań. Oto 5 kluczowych, które powinieneś zadać instalatorowi, aby upewnić się, że lokalizacja falownika jest optymalna i zgodna z dobrymi praktykami:

1. Jaka jest planowana odległość falownika od paneli i czy mieści się ona w zalecanych 10-15 metrach?
2. Jaki przekrój kabli DC zostanie zastosowany i czy jest on odpowiedni dla tej odległości, aby zminimalizować straty napięcia?
3. Dlaczego wybrano tę konkretną lokalizację dla falownika (np. garaż, kotłownia) i czy spełnia ona wymogi dotyczące wentylacji, temperatury i wilgotności?
4. Czy falownik będzie generował hałas i czy jego umiejscowienie nie wpłynie negatywnie na komfort akustyczny domowników?
5. Czy w przypadku dużej odległości lub zacienienia rozważono alternatywne technologie, takie jak mikroinwertery lub optymalizatory mocy?

Jak mały błąd w lokalizacji może wpłynąć na okres zwrotu z inwestycji?

Nawet pozornie mały błąd w lokalizacji falownika czy to zbyt duża odległość od paneli, czy montaż w nieodpowiednim, przegrzewającym się miejscu może negatywnie wpłynąć na długoterminową wydajność instalacji. Niższa produkcja energii to mniejsze oszczędności na rachunkach, co w konsekwencji wydłuży okres zwrotu z inwestycji. Warto więc poświęcić czas na przemyślenie tej decyzji i zaufać doświadczonym specjalistom, którzy zadbają o każdy szczegół.
