W sercu każdej instalacji fotowoltaicznej, niezależnie od jej rozmiaru, bije inwerter urządzenie odpowiedzialne za przekształcenie prądu stałego (DC) wytwarzanego przez panele w prąd zmienny (AC), który zasila nasze domy i jest przesyłany do sieci. Wybór odpowiedniego typu inwertera, zwłaszcza między technologią transformatorową a beztransformatorową, jest kluczowy nie tylko dla efektywności i wydajności systemu, ale także dla jego bezpieczeństwa i opłacalności. W tym artykule kompleksowo porównam te dwie technologie, aby pomóc Ci podjąć świadomą decyzję, która najlepiej odpowie na potrzeby Twojej instalacji PV.
Inwertery beztransformatorowe dominują na rynku fotowoltaiki oto dlaczego są standardem
- Inwertery beztransformatorowe stanowią ponad 80% rynku, będąc standardem w nowych instalacjach PV.
- Cechują się wyższą sprawnością (ponad 98%), są lżejsze, mniejsze i tańsze w zakupie.
- Brak izolacji galwanicznej w modelach beztransformatorowych jest kompensowany przez zaawansowane systemy bezpieczeństwa.
- Inwertery transformatorowe to obecnie nisza, stosowana głównie w specyficznych przypadkach, np. z niektórymi panelami cienkowarstwowymi.
- Niezależnie od typu inwertera, kluczowe dla bezpieczeństwa instalacji jest prawidłowe uziemienie.
Zrozumienie roli transformatora w inwerterze fotowoltaicznym
Inwerter, nazywany również falownikiem, to mózg każdej instalacji fotowoltaicznej. Jego podstawową funkcją jest konwersja prądu stałego (DC) generowanego przez panele słoneczne na prąd zmienny (AC), który jest zgodny z parametrami sieci energetycznej i może być wykorzystywany do zasilania urządzeń domowych. W starszych konstrukcjach inwerterów transformator pełnił kluczową rolę, będąc nie tylko elementem zmieniającym napięcie, ale przede wszystkim zapewniającym izolację galwaniczną. Był to element, który przez lata uznawano za fundament bezpieczeństwa i niezawodności systemu.
Inwerter transformatorowy: od standardu do niszy
Zasada działania i kluczowa rola izolacji galwanicznej
Inwerter transformatorowy, jak sama nazwa wskazuje, wykorzystuje transformator do przekształcania prądu stałego na zmienny. Jego główną cechą jest właśnie obecność tego elementu, który zapewnia izolację galwaniczną. Co to oznacza w praktyce? Izolacja galwaniczna to fizyczne oddzielenie obwodu prądu stałego (DC) od obwodu prądu przemiennego (AC). Dzięki temu, w przypadku jakiejkolwiek awarii czy zwarcia po stronie DC, prąd nie może przedostać się do sieci AC, co minimalizuje ryzyko porażenia prądem i uszkodzenia innych urządzeń. Historycznie, izolacja galwaniczna była postrzegana jako fundamentalne zabezpieczenie, gwarantujące spokój ducha użytkownikom i instalatorom.
Główne zalety: dlaczego wciąż można go spotkać?
- Izolacja galwaniczna: Jak już wspomniałem, to jego największa zaleta. Fizyczne oddzielenie obwodów DC i AC zwiększa bezpieczeństwo w specyficznych warunkach.
- Teoretycznie prostsza budowa: W niektórych aspektach, brak skomplikowanych układów monitorujących upływ prądu, które są niezbędne w inwerterach beztransformatorowych, mógł być postrzegany jako zaleta.
- Niszowe zastosowania: Inwertery transformatorowe są obecnie rozwiązaniem niszowym. Można je spotkać niemal wyłącznie w bardzo specyficznych przypadkach, na przykład z niektórymi rodzajami paneli cienkowarstwowych, które wymagają uziemienia jednego z biegunów po stronie DC. W takich sytuacjach, transformator wciąż może być niezastąpiony.
Wady, które przesądziły o jego losie: waga, rozmiar i niższa sprawność
Mimo zalet, inwertery transformatorowe miały szereg wad, które ostatecznie przesądziły o ich wyparciu z rynku przez nowocześniejsze rozwiązania. Przede wszystkim, ich sprawność maksymalna wynosiła około 96%, co jest wartością niższą niż w przypadku inwerterów beztransformatorowych. Oznaczało to większe straty energii i mniejszą produkcję prądu z tej samej instalacji. Dodatkowo, transformator to element duży i ciężki, co przekładało się na znaczne gabaryty i wagę całego urządzenia. To z kolei utrudniało montaż i zwiększało koszty transportu. Wreszcie, sama produkcja inwerterów transformatorowych była droższa, co wpływało na wyższą cenę zakupu dla prosumenta. Te czynniki sprawiły, że inwertery transformatorowe stały się reliktem przeszłości w większości nowych instalacji.

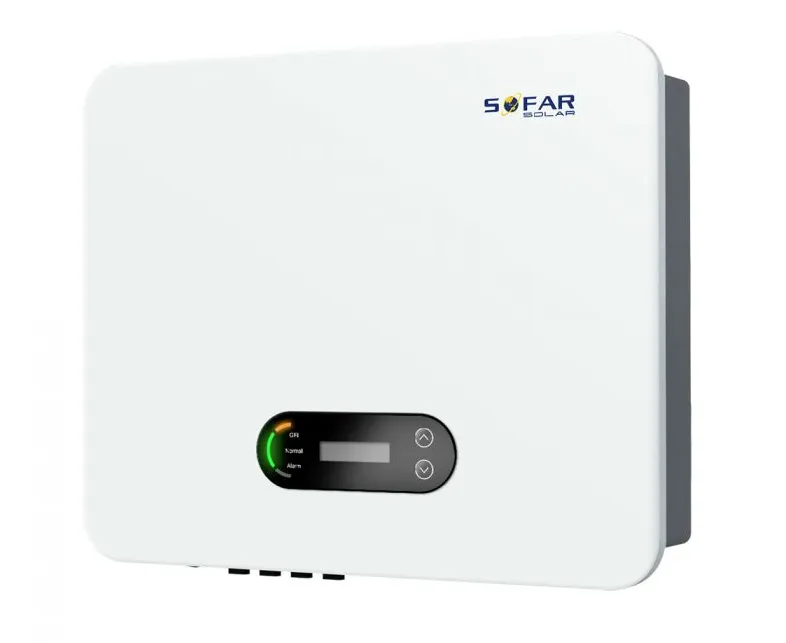

Inwerter beztransformatorowy: nowoczesny standard w fotowoltaice
Dlaczego zdominowały rynek? Kluczowe przewagi technologii beztransformatorowej
Inwertery beztransformatorowe to obecnie niekwestionowany standard w branży fotowoltaicznej. Zdominowały one rynek europejski, w tym polski, w segmencie domowym i komercyjnym, posiadając ponad 80% udziału. Stały się one domyślnym wyborem dla nowych instalacji wykorzystujących panele polikrystaliczne i monokrystaliczne. Ich przewagi są kluczowe dla współczesnego prosumenta, który szuka maksymalnej efektywności, niezawodności i optymalizacji kosztów. To właśnie te inwertery są sercem większości instalacji, które montuję i serwisuję.
Wyższa sprawność maksymalna i europejska: więcej prądu z Twoich paneli
Jedną z najważniejszych zalet inwerterów beztransformatorowych jest ich znacznie wyższa sprawność. Brak ciężkiego transformatora eliminuje straty energii, które występowały w starszych konstrukcjach. Dzięki temu, nowoczesne inwertery beztransformatorowe często osiągają sprawność przekraczającą 98%, a w wielu modelach zbliżają się do 99%. Co więcej, utrzymują one wysoką wydajność w szerszym zakresie obciążenia, co przekłada się na większą produkcję prądu z Twoich paneli w ciągu całego roku. Dla prosumenta oznacza to po prostu więcej darmowej energii i szybszy zwrot z inwestycji.
Niższy koszt, mniejszy rozmiar, łatwiejszy montaż: korzyści praktyczne i finansowe
- Niższa waga i mniejsze wymiary: Brak transformatora sprawia, że inwertery beztransformatorowe są znacznie lżejsze i bardziej kompaktowe. To ułatwia ich transport, magazynowanie i montaż, co jest szczególnie ważne w ciasnych przestrzeniach.
- Niższy koszt zakupu: Mniejsza ilość materiałów i prostszy proces produkcji (w kontekście braku ciężkiego transformatora) przekładają się na niższy koszt zakupu urządzenia. To bezpośrednio obniża całkowity budżet inwestycji w fotowoltaikę.
- Łatwiejszy montaż: Mniejsza waga i gabaryty sprawiają, że instalatorzy mogą szybciej i łatwiej zamontować inwerter, co skraca czas pracy i potencjalnie obniża koszty instalacji.
Zaawansowana elektronika zamiast ciężkiego transformatora
W inwerterach beztransformatorowych ciężki i nieefektywny transformator został zastąpiony przez zaawansowaną elektronikę i inteligentne układy sterujące. To właśnie dzięki nim możliwe jest osiągnięcie wyższej sprawności i lepszych parametrów pracy, przy jednoczesnym zachowaniu, a nawet podniesieniu poziomu bezpieczeństwa. Współczesne inwertery to skomplikowane urządzenia, które nie tylko konwertują prąd, ale także monitorują pracę instalacji, komunikują się z siecią i zapewniają szereg funkcji ochronnych.
Bezpieczeństwo inwerterów beztransformatorowych: czy brak transformatora to ryzyko?
Izolacja galwaniczna kontra zaawansowane zabezpieczenia: Co to oznacza w praktyce?
Jednym z najczęściej podnoszonych argumentów przeciwko inwerterom beztransformatorowym był brak fizycznej izolacji galwanicznej. Historycznie, mogło to budzić obawy. Jednak w praktyce, nowoczesne inwertery beztransformatorowe są wyposażone w zaawansowane układy monitorujące i zabezpieczające, które gwarantują wysoki poziom bezpieczeństwa, często przewyższający ten oferowany przez starsze konstrukcje transformatorowe. To nie fizyczna bariera, ale inteligentna elektronika odpowiada za ochronę.
Jak inwertery beztransformatorowe monitorują sieć i chronią instalację?
Współczesne inwertery beztransformatorowe to prawdziwe centra dowodzenia. Aktywnie monitorują one szereg parametrów sieci i instalacji, takich jak napięcie, częstotliwość, prąd upływu czy stan izolacji. W przypadku wykrycia jakichkolwiek nieprawidłowości, inwerter natychmiast reaguje na przykład odłączając się od sieci lub wyłączając produkcję energii. Dzięki temu zapobiega awariom, chroni podłączone urządzenia i, co najważniejsze, zapewnia bezpieczeństwo użytkownikom.
Rola wyłączników różnicowoprądowych (RCD) i monitorowania upływu prądu
Kluczowymi elementami zabezpieczeń w instalacjach z inwerterami beztransformatorowymi są wyłączniki różnicowoprądowe (RCD) oraz wbudowane systemy monitorowania upływu prądu. RCD są obowiązkowe i działają na zasadzie wykrywania nawet niewielkich upływów prądu do ziemi, natychmiast odcinając zasilanie. Inwertery beztransformatorowe posiadają również wewnętrzne układy monitorujące prąd upływu, które są w stanie wykryć problem, zanim RCD zadziała, co dodatkowo zwiększa bezpieczeństwo i pozwala na szybką diagnostykę ewentualnych usterek izolacji.
Kwestia uziemienia instalacji PV: Dlaczego jest absolutnie kluczowa niezależnie od typu inwertera?
Chciałbym to podkreślić z całą mocą: niezależnie od tego, czy wybierzesz inwerter transformatorowy, czy beztransformatorowy, prawidłowe uziemienie całej instalacji fotowoltaicznej jest absolutnie kluczowe. To fundament bezpieczeństwa! Dobre uziemienie chroni zarówno użytkowników przed porażeniem prądem, jak i sam sprzęt przed skutkami przepięć, na przykład wywołanych wyładowaniami atmosferycznymi. Bez solidnego uziemienia, żadne inne zabezpieczenia nie będą w pełni skuteczne, a ryzyko uszkodzeń i zagrożeń dla zdrowia znacząco wzrasta.
Porównanie inwerterów: który wygrywa w kluczowych kategoriach?
| Cecha | Inwerter transformatorowy | Inwerter beztransformatorowy |
|---|---|---|
| Sprawność | Maksymalnie około 96% | Często powyżej 98%, nawet do 99% |
| Waga/Rozmiar | Duży i ciężki | Znacznie lżejszy i mniejszy |
| Koszt | Wyższy koszt produkcji i zakupu | Niższy koszt produkcji i zakupu |
| Izolacja galwaniczna | Posiada fizyczną izolację galwaniczną | Brak fizycznej izolacji galwanicznej, zaawansowane zabezpieczenia elektroniczne |
| Dominacja rynkowa | Niszowe rozwiązanie (mniej niż 20% rynku) | Standard rynkowy (ponad 80% rynku) |
| Specyficzne zastosowania | Niektóre panele cienkowarstwowe wymagające uziemienia DC | Większość standardowych instalacji PV (panele mono/poli) |

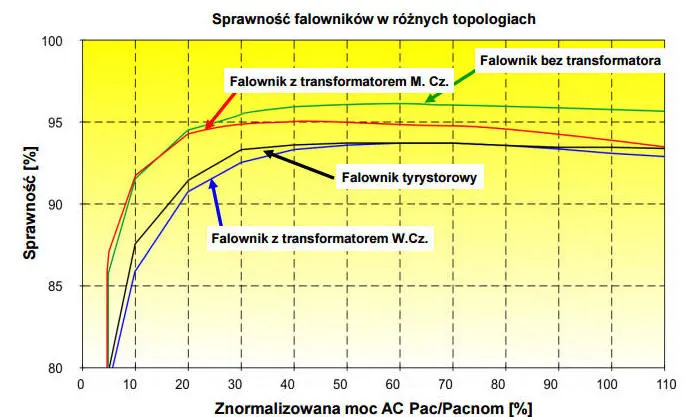

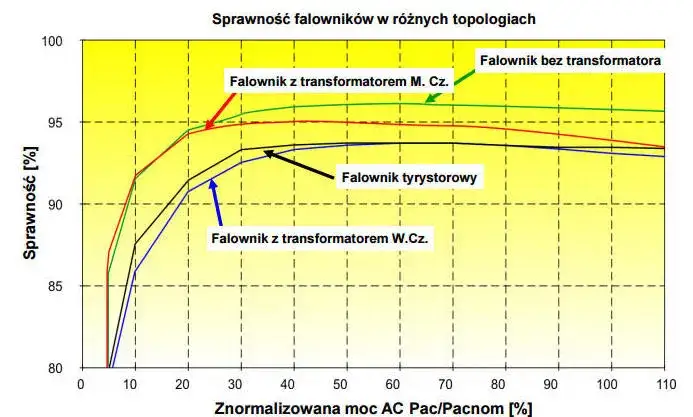

Sprawność w różnych warunkach obciążenia: Gdzie tracisz najmniej energii?
Kiedy mówimy o sprawności, nie chodzi tylko o maksymalną wartość, ale także o to, jak inwerter radzi sobie w różnych warunkach obciążenia. Inwertery beztransformatorowe utrzymują wysoką wydajność w szerszym zakresie obciążenia od niskiego nasłonecznienia po pełną moc. Oznacza to, że przez większość czasu pracy instalacji, straty energii są minimalne. W przeciwieństwie do nich, inwertery transformatorowe często traciły więcej energii przy niższych obciążeniach, co w skali roku przekładało się na zauważalnie mniejsze uzyski energii. Dla prosumenta to bezpośrednie przełożenie na realne oszczędności i większą autokonsumpcję.
Niezawodność i żywotność: Czy prostsza budowa zawsze oznacza mniejszą awaryjność?
Powszechne było przekonanie, że prostsza budowa inwerterów transformatorowych (mniej elektroniki, więcej "żelaza") powinna przekładać się na mniejszą awaryjność. I rzeczywiście, w początkach fotowoltaiki, złożoność elektroniki w inwerterach beztransformatorowych mogła być źródłem problemów. Jednak technologia poszła ogromnie do przodu. Współczesne inwertery beztransformatorowe są wysoce niezawodne, a ich elektroniczna złożoność jest kontrolowana przez rygorystyczne testy i zaawansowane procesy produkcyjne. Producenci oferują długie gwarancje, co świadczy o ich zaufaniu do trwałości tych urządzeń. W moim doświadczeniu, awaryjność nowoczesnych inwerterów beztransformatorowych jest niska, a ewentualne usterki są zazwyczaj łatwe do zdiagnozowania i naprawy.
Koszt zakupu i instalacji: Jak różnica w cenie wpływa na całkowity budżet inwestycji?
Różnica w koszcie zakupu inwerterów transformatorowych i beztransformatorowych jest znacząca. Modele beztransformatorowe są po prostu tańsze w produkcji i zakupie. Do tego dochodzi łatwiejszy montaż, który może obniżyć koszty robocizny. Wszystko to sprawia, że całkowity budżet inwestycji w fotowoltaikę z inwerterem beztransformatorowym jest niższy. W dobie, gdy każdy grosz się liczy, a rentowność instalacji jest kluczowa, przewaga finansowa inwerterów beztransformatorowych jest nie do przecenienia. To jeden z głównych powodów ich dominacji na rynku.
Scenariusze zastosowań: kiedy wybór inwertera nie jest oczywisty?
Standardowa instalacja domowa: Dlaczego inwerter beztransformatorowy to wybór nr 1?
Dla zdecydowanej większości standardowych instalacji domowych, inwerter beztransformatorowy jest niemal oczywistym i rekomendowanym wyborem. Jego wysoka sprawność maksymalizuje produkcję energii, niższy koszt zakupu i łatwiejszy montaż obniżają całkowity koszt inwestycji, a zaawansowane systemy zabezpieczeń gwarantują bezpieczeństwo. Jeśli posiadasz standardowe panele monokrystaliczne lub polikrystaliczne i zależy Ci na optymalizacji wydajności i kosztów, inwerter beztransformatorowy będzie najlepszym rozwiązaniem.
Specyficzne wymagania paneli: Kiedy stary, dobry transformator jest niezastąpiony?
Jak już wspomniałem, inwertery transformatorowe to dziś nisza. Istnieją jednak bardzo specyficzne i rzadkie scenariusze, w których ich zastosowanie może być uzasadnione. Mówię tu przede wszystkim o niektórych rodzajach paneli cienkowarstwowych, które ze względu na swoją konstrukcję wymagają uziemienia jednego z biegunów po stronie DC. W takich przypadkach, obecność transformatora i związana z nim izolacja galwaniczna stają się kluczowe. Jeśli Twoja instalacja opiera się na takich panelach, warto skonsultować się z ekspertem, aby upewnić się, czy inwerter transformatorowy jest faktycznie niezbędny.
Instalacje komercyjne i farmy fotowoltaiczne: Jakie technologie królują na dużą skalę?
Technologia beztransformatorowa dominuje również w instalacjach komercyjnych i na farmach fotowoltaicznych. Powody są podobne jak w przypadku instalacji domowych, ale zwielokrotnione przez skalę. Wysoka sprawność przekłada się na ogromne oszczędności w produkcji energii, a niższe koszty zakupu i łatwiejsza instalacja są kluczowe dla rentowności dużych projektów. Dodatkowo, możliwość łatwego skalowania i integracji z zaawansowanymi systemami zarządzania energią sprawia, że inwertery beztransformatorowe są naturalnym wyborem dla dużych inwestycji.
Przeczytaj również: Falownik: co to jest i jak działa? Niezbędny w PV i przemyśle
Werdykt: jaki inwerter wybrać do instalacji fotowoltaicznej?
Podsumowanie kluczowych różnic i rekomendacja dla przyszłego prosumenta
Podsumowując, inwertery transformatorowe, choć historycznie ważne, są dziś rozwiązaniem niszowym, stosowanym w bardzo specyficznych okolicznościach. Ich wady, takie jak niższa sprawność, większe gabaryty i wyższy koszt, zostały skutecznie wyeliminowane przez technologię beztransformatorową. Inwertery beztransformatorowe oferują wyższą sprawność, są lżejsze, mniejsze, tańsze i wyposażone w zaawansowane systemy bezpieczeństwa, które w pełni kompensują brak fizycznej izolacji galwanicznej. Moja jasna rekomendacja dla przyszłego prosumenta jest taka: w zdecydowanej większości przypadków, inwerter beztransformatorowy będzie najlepszym wyborem dla Twojej instalacji fotowoltaicznej. Zapewni on optymalną wydajność, bezpieczeństwo i szybki zwrot z inwestycji.
Spojrzenie w przyszłość: Czy inwertery hybrydowe to kolejny krok ewolucji?
Patrząc w przyszłość, dyskusja o inwerterach transformatorowych i beztransformatorowych staje się coraz mniej istotna w kontekście standardowych, nowych projektów. Rynek fotowoltaiczny, zarówno w Polsce, jak i na świecie, zmierza w kierunku inwerterów hybrydowych. To urządzenia, które integrują się z magazynami energii, pozwalając na znacznie większą autokonsumpcję wyprodukowanej energii i uniezależnienie się od sieci w szerszym zakresie. Inwertery hybrydowe, będące oczywiście konstrukcjami beztransformatorowymi, to kolejny krok ewolucji, który zmienia zasady gry i otwiera nowe możliwości dla prosumentów, stawiając na pierwszym miejscu elastyczność i niezależność energetyczną.
