Samodzielne sprawdzenie bezpieczników w aucie? To prostsze niż myślisz!

Coś w aucie nagle przestało działać? Sprawdź bezpiecznik!

Zapewne każdy z nas doświadczył tej frustrującej chwili: wsiadasz do samochodu, przekręcasz kluczyk, a tu nagle radio milczy, gniazdo zapalniczki nie ładuje telefonu, a może nawet światła mijania odmawiają posłuszeństwa. Zanim wpadniesz w panikę i zaczniesz szukać numeru do elektryka, pamiętaj o jednym z najczęstszych i najprostszych do rozwiązania problemów: spalonym bezpieczniku. Bezpiecznik to mały, ale kluczowy element ochronny, który poświęca się, aby uchronić całą instalację elektryczną przed poważniejszymi uszkodzeniami.

Jakie objawy w samochodzie najczęściej wskazują na problem z bezpiecznikiem?

Oto najczęstsze sygnały, które powinny zapalić Ci czerwoną lampkę i skierować Twoje myśli w stronę bezpieczników:

• Radio lub system multimedialny całkowicie przestaje działać.
• Gniazdo zapalniczki (lub gniazdo 12V) nie dostarcza prądu.
• Oświetlenie wewnętrzne (lampki sufitowe, oświetlenie bagażnika) nie świeci.
• Nie działają światła mijania, drogowe, postojowe lub kierunkowskazy (często tylko po jednej stronie).
• Spryskiwacze szyb nie reagują na wciśnięcie przycisku.
• Centralny zamek nie rygluje drzwi.
• Nie działa klakson.

Rola bezpiecznika: Twój cichy strażnik instalacji elektrycznej

Bezpiecznik to nic innego jak celowo osłabiony punkt w obwodzie elektrycznym. Jego głównym zadaniem jest ochrona podzespołów elektrycznych i okablowania przed przeciążeniem lub zwarciem. Gdy przez obwód przepływa zbyt duży prąd (np. z powodu zwarcia), cienki drucik wewnątrz bezpiecznika topi się, przerywając obwód i zapobiegając uszkodzeniu droższych komponentów, a co najważniejsze ryzyku pożaru. To taka mała, jednorazowa ofiara, która ratuje cały system.

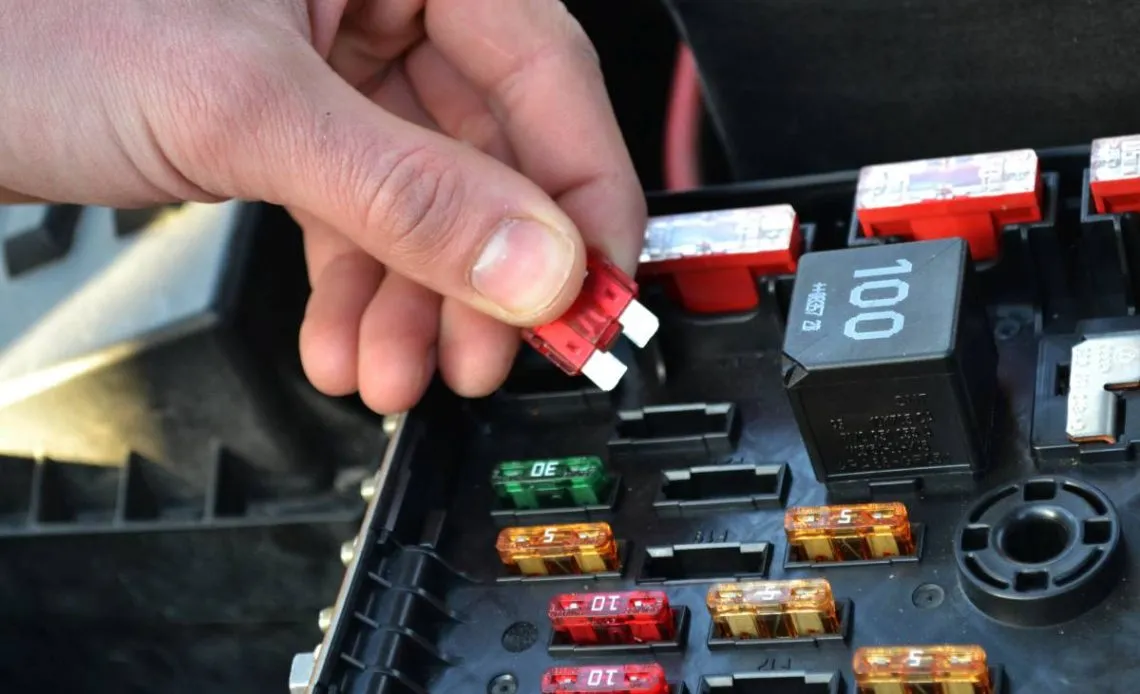

Gdzie szukać bezpieczników w samochodzie? Dwie główne lokalizacje

Większość nowoczesnych samochodów, zwłaszcza tych produkowanych po 2015 roku, posiada dwie główne skrzynki bezpieczników. Jedna z nich znajduje się w kabinie pasażerskiej, a druga pod maską, w komorze silnika. Z mojego doświadczenia wynika, że to właśnie te dwie lokalizacje pokrywają większość przypadków.

Zanim zaczniesz szukać, zawsze warto zajrzeć do instrukcji obsługi pojazdu. Tam znajdziesz dokładne schematy i opisy lokalizacji bezpieczników dla Twojego konkretnego modelu. Jeśli jednak instrukcja zaginęła, podpowiem Ci, gdzie zazwyczaj warto zacząć poszukiwania.

Poszukiwania w kabinie: okolice kierownicy i schowka

Skrzynka bezpieczników w kabinie pasażerskiej jest zazwyczaj odpowiedzialna za obwody związane z komfortem i elektroniką wnętrza. Najczęściej znajdziesz ją w jednej z tych lokalizacji:

• Po lewej stronie deski rozdzielczej: Często ukryta za małą klapką, którą można otworzyć śrubokrętem lub po prostu palcami. Jest to popularne miejsce w wielu markach.
• W okolicy kolan kierowcy: Czasami pod kierownicą, blisko pedałów, również za jakąś osłoną lub wnęką.
• W schowku pasażera: Rzadziej, ale zdarza się, że skrzynka jest umieszczona za schowkiem, wymagając jego demontażu lub otwarcia specjalnej klapki w jego wnętrzu.
• Pod tylną kanapą lub w bagażniku: W niektórych modelach, zwłaszcza tych z rozbudowaną elektroniką, dodatkowe skrzynki mogą znajdować się w tych miejscach.

Inspekcja pod maską: skrzynka w komorze silnika

Skrzynka bezpieczników w komorze silnika zazwyczaj odpowiada za obwody o większym obciążeniu, związane z pracą silnika, układem hamulcowym, światłami zewnętrznymi czy systemami ABS/ESP. Zazwyczaj jest to większa, czarna skrzynka z wyraźną pokrywą, często oznaczona symbolami piorunów lub bezpieczników.

Jej typowa lokalizacja to w pobliżu akumulatora, zazwyczaj po jednej ze stron komory silnika. Może być też umieszczona bliżej błotnika. Aby się do niej dostać, wystarczy zazwyczaj odpiąć kilka zatrzasków lub odkręcić śruby mocujące pokrywę.

Schemat bezpieczników: jak odczytać mapę na pokrywie?

Kiedy już zlokalizujesz skrzynkę bezpieczników, kolejnym krokiem jest identyfikacja, który bezpiecznik odpowiada za dany obwód. Tutaj z pomocą przychodzi schemat, który zazwyczaj znajduje się na wewnętrznej stronie pokrywy skrzynki. To Twoja mapa skarbów, która wskaże Ci drogę do rozwiązania problemu.

Schemat ten przedstawia układ bezpieczników i przekaźników, a obok nich znajdują się symbole lub skróty. W nowszych autach, z mojego doświadczenia, coraz częściej pełne, szczegółowe schematy są dostępne wyłącznie w instrukcji obsługi pojazdu lub w wersji cyfrowej online. Dlatego zawsze warto mieć instrukcję pod ręką to prawdziwa kopalnia wiedzy.

Tajemnicze symbole i skróty: jak je rozszyfrować?

Symbole na schematach są często znormalizowane, ale w starszych autach mogą pojawić się skróty specyficzne dla danego producenta. Oto kilka przykładów, które pomogą Ci w interpretacji:

Symbol/Skrót	Znaczenie
/ RADIO	Radio, system multimedialny
/ GN. ZAP. / 12V	Gniazdo zapalniczki, gniazdo 12V
/ LIGHT / ŚW.	Oświetlenie zewnętrzne (np. światła mijania)
/ INT. LIGHT / OŚW. WN.	Oświetlenie wewnętrzne
/ WIPER / WYC.	Wycieraczki
/ C. LOCK / CZ. ZAM.	Centralny zamek
/ HORN / KLAK.	Klakson

Co zrobić, gdy na pokrywie nie ma schematu?

Zdarza się, że schemat na pokrywie jest nieczytelny, zamazany, brakuje go lub jest zbyt ogólny. W takiej sytuacji nie panikuj. Najlepszym rozwiązaniem jest skonsultowanie instrukcji obsługi pojazdu. Jeśli jej nie masz, spróbuj poszukać schematu bezpieczników dla Twojego modelu samochodu online. Wpisz w wyszukiwarkę frazę typu "schemat bezpieczników [marka] [model] [rocznik]" z dużą dozą prawdopodobieństwa znajdziesz potrzebne informacje na forach motoryzacyjnych lub stronach producentów.

Sprawdzanie bezpiecznika krok po kroku: trzy skuteczne metody

Kiedy już wiesz, gdzie szukać i który bezpiecznik jest potencjalnym winowajcą, czas na jego weryfikację. Istnieją trzy główne, skuteczne metody sprawdzenia bezpiecznika, które są dostępne dla każdego kierowcy. Nie musisz być elektrykiem, aby je opanować wystarczy odrobina cierpliwości i podstawowe narzędzia.

Metoda 1: Ocena wizualna jak wygląda spalony bezpiecznik?

To najprostsza i najszybsza metoda, która często wystarcza. Bezpieczniki samochodowe są zazwyczaj przezroczyste, co pozwala na inspekcję ich wnętrza. Aby to zrobić, musisz bezpiecznie wyjąć podejrzany bezpiecznik.

1. Zlokalizuj podejrzany bezpiecznik: Korzystając ze schematu, znajdź bezpiecznik odpowiedzialny za niedziałający element.
2. Wyłącz zapłon: Zawsze wyłączaj zapłon przed wyjmowaniem bezpieczników, aby uniknąć przypadkowego zwarcia.
3. Wyjmij bezpiecznik: Możesz to zrobić palcami, ale najbezpieczniej i najłatwiej jest użyć dedykowanego chwytaka do bezpieczników. Często jest on dołączony do skrzynki bezpieczników lub do zestawu zapasowych bezpieczników. Chwytak pozwala na pewne i bezpieczne wyciągnięcie bezpiecznika bez ryzyka uszkodzenia go lub pobliskich elementów.
4. Oceń wizualnie: Przyjrzyj się uważnie drucikowi wewnątrz kolorowej obudowy. Jeśli drucik jest przerwany, stopiony lub widać na nim ślady spalenia, bezpiecznik jest spalony i wymaga wymiany. Jeśli drucik jest nienaruszony, bezpiecznik jest prawdopodobnie sprawny.

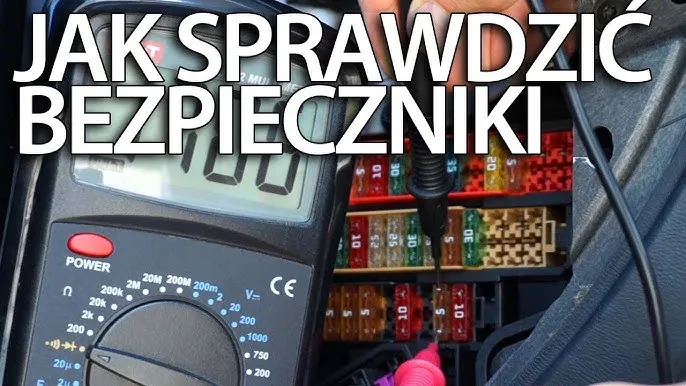

Metoda 2: Test za pomocą multimetru 100% pewności w 30 sekund

Multimetr (miernik uniwersalny) to narzędzie, które daje 100% pewności co do stanu bezpiecznika. Nie musisz być ekspertem, aby go użyć. Wystarczy ustawić go na odpowiedni tryb.

1. Wyłącz zapłon: Upewnij się, że zapłon jest wyłączony.
2. Wyjmij bezpiecznik: Delikatnie wyjmij podejrzany bezpiecznik, używając chwytaka.
3. Ustaw multimetr: Ustaw multimetr na tryb pomiaru ciągłości obwodu (często oznaczony symbolem diody lub brzęczyka). W tym trybie miernik wydaje dźwięk, jeśli obwód jest zamknięty (czyli jest ciągłość). Jeśli Twój multimetr nie ma "brzęczyka", ustaw go na pomiar rezystancji (Ω) sprawny bezpiecznik powinien wykazać bardzo niską rezystancję (bliską 0 Ω).
4. Przyłóż sondy: Przyłóż jedną sondę multimetru do jednego metalowego styku bezpiecznika, a drugą sondę do drugiego styku.
5. Interpretuj wynik:
   • Jeśli multimetr wyda dźwięk (w trybie brzęczyka) lub pokaże bardzo niską rezystancję (bliską 0 Ω), bezpiecznik jest sprawny.
   • Jeśli multimetr milczy lub pokaże nieskończoną rezystancję (OL Over Load), bezpiecznik jest spalony.

Ustawienie miernika i interpretacja wyników (ciągłość obwodu)

Jak wspomniałem, kluczem jest wybranie odpowiedniego trybu. Większość multimetrów posiada funkcję testu ciągłości obwodu, często oznaczaną symbolem diody lub małego głośnika/brzęczyka. Gdy ustawisz miernik w tym trybie i zetkniesz ze sobą jego sondy, powinieneś usłyszeć sygnał dźwiękowy. To znak, że obwód jest zamknięty. Przykładając sondy do bezpiecznika, oczekujesz tego samego sygnału. Brak dźwięku lub wyświetlenie "OL" (Over Limit/Over Load) na ekranie miernika (co oznacza nieskończoną rezystancję) jednoznacznie wskazuje na przerwany obwód, czyli spalony bezpiecznik.

Metoda 3: Sprawdzanie bez wyjmowania jak użyć próbnika napięcia?

Ta metoda jest szybka i wygodna, ponieważ nie wymaga wyjmowania bezpiecznika. Potrzebujesz do niej prostego próbnika napięcia (np. z diodą LED lub małą żarówką). Pamiętaj, że ta metoda wymaga włączonego zapłonu.

1. Włącz zapłon: Upewnij się, że element, który nie działa (np. radio), jest włączony, a zapłon jest w pozycji "ON" (niekoniecznie silnik).
2. Podłącz próbnik: Podłącz krokodylek próbnika do masy pojazdu (np. do metalowej części karoserii lub śruby).
3. Dotknij punktów testowych: Bezpieczniki płytkowe mają zazwyczaj dwa małe metalowe punkty na górze, do których można przyłożyć sondę próbnika. Dotknij sondą najpierw jednego, potem drugiego punktu testowego na podejrzanym bezpieczniku.
4. Interpretuj wynik:
   • Jeśli próbnik zaświeci się na obu punktach testowych, bezpiecznik jest sprawny.
   • Jeśli próbnik zaświeci się tylko na jednym punkcie (tym, który jest bliżej źródła zasilania) lub nie zaświeci się wcale, bezpiecznik jest spalony. Brak światła na obu punktach może też oznaczać brak zasilania do skrzynki bezpieczników, co wskazuje na głębszy problem.

Znalazłeś spalony bezpiecznik? Co robić dalej?

Gratulacje! Zdiagnozowałeś problem. Teraz czas na wymianę bezpiecznika. To prosta operacja, ale wymaga przestrzegania kilku ważnych zasad, aby uniknąć dalszych problemów i zapewnić bezpieczeństwo.

Jak bezpiecznie wyjąć stary bezpiecznik?

Jeśli jeszcze tego nie zrobiłeś, wyjmij spalony bezpiecznik. Najlepiej użyć do tego dedykowanego chwytaka do bezpieczników, który często jest dołączony do skrzynki bezpieczników lub zestawu zapasowych. Chwytak zapewnia pewny uchwyt i minimalizuje ryzyko uszkodzenia gniazda bezpiecznika lub pobliskich elementów. Jeśli nie masz chwytaka, możesz spróbować delikatnie wyjąć go palcami lub małymi szczypcami, ale bądź bardzo ostrożny, aby nie uszkodzić styków.

Dobór nowego bezpiecznika: dlaczego amperaż (A) jest świętością?

To jest absolutnie kluczowy moment. Nowy bezpiecznik musi mieć dokładnie taką samą wartość amperażu (A), jak spalony. Wartość amperażu jest zawsze wyraźnie oznaczona na bezpieczniku (np. 10A, 15A, 20A). Użycie bezpiecznika o wyższym amperażu jest jednym z najpoważniejszych błędów, jakie możesz popełnić, ponieważ może prowadzić do uszkodzenia instalacji elektrycznej, a nawet pożaru. Bezpiecznik o zbyt niskim amperażu po prostu przepali się natychmiast po włożeniu.

W samochodach osobowych najczęściej spotykamy bezpieczniki płytkowe w trzech rozmiarach: mini, normal (standard) i maxi. Upewnij się, że nowy bezpiecznik ma nie tylko odpowiedni amperaż, ale także odpowiedni rozmiar i kształt, aby pasował do gniazda.

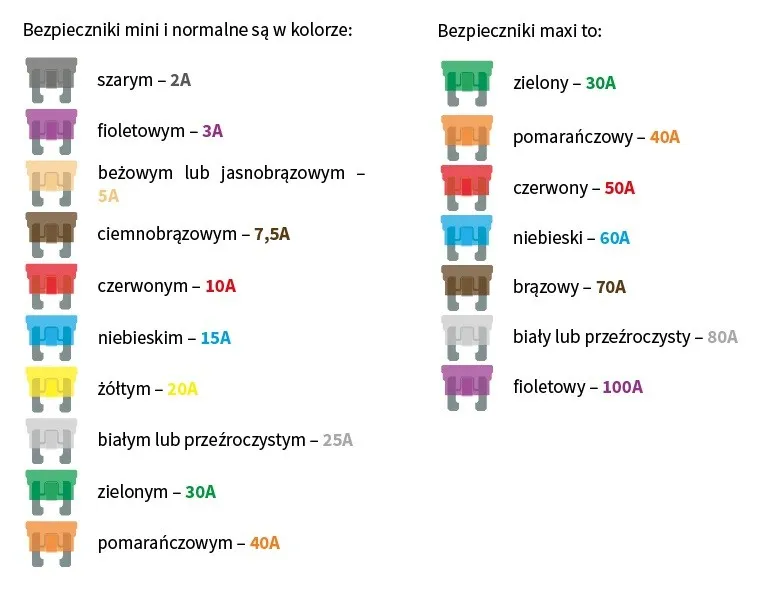

Kolory bezpieczników a ich wartość: prosta ściągawka

Producenci bezpieczników stosują ustandaryzowane kolory, które odpowiadają konkretnym wartościom amperażu. To bardzo pomocne, gdy nie możesz odczytać wartości z małego nadruku. Oto najczęściej spotykane kolory i ich wartości:

Najczęstsze błędy przy wymianie bezpieczników: unikaj ich dla bezpieczeństwa!

Chociaż wymiana bezpiecznika wydaje się prosta, istnieją pewne pułapki, w które łatwo wpaść. Jako doświadczony kierowca i osoba, która widziała wiele "domowych" napraw, muszę Cię ostrzec przed kilkoma krytycznymi błędami, które mogą mieć poważne konsekwencje.

Dlaczego nigdy nie wolno zakładać bezpiecznika o większej mocy?

To jest fundamentalna zasada bezpieczeństwa, którą podkreślam za każdym razem. Nigdy, pod żadnym pozorem, nie zastępuj spalonego bezpiecznika bezpiecznikiem o wyższej wartości amperażu! Jeśli oryginalny bezpiecznik miał 10A, a Ty włożysz 15A lub 20A, to w przypadku ponownego przeciążenia lub zwarcia, bezpiecznik nie przepali się w porę. Zamiast tego, prąd o zbyt wysokiej wartości popłynie przez okablowanie i podzespoły, które nie są na to przystosowane. Może to doprowadzić do:

• Uszkodzenia drogich elementów elektronicznych (np. radia, sterowników).
• Przegrzania i stopienia izolacji przewodów.
• Pożaru instalacji elektrycznej, a w konsekwencji całego samochodu!

Bezpiecznik jest zaprojektowany tak, aby chronić obwód. Zwiększając jego wartość, usuwasz tę ochronę.

"Drutowanie" i inne domowe patenty: prosta droga do katastrofy

Wymiana bezpiecznika w ciemno, czyli kiedy problem leży głębiej

Jeśli bezpiecznik przepala się natychmiast po wymianie lub co jakiś czas, to jest to wyraźny sygnał, że problem leży głębiej niż tylko w samym bezpieczniku. Bezpiecznik nie przepala się "sam z siebie". Zawsze jest jakaś przyczyna najczęściej jest to:

• Zwarcie w instalacji: Uszkodzona izolacja przewodu, która styka się z masą.
• Przeciążenie obwodu: Podłączenie zbyt wielu urządzeń lub urządzenia o zbyt dużej mocy do danego obwodu.
• Uszkodzenie podłączonego elementu: Awaria radia, gniazda zapalniczki czy innego urządzenia może powodować zwarcie i przepalanie bezpiecznika.

W takiej sytuacji wymiana bezpiecznika na nowy rozwiąże problem tylko na chwilę (o ile w ogóle). Konieczna jest profesjonalna diagnostyka elektryczna, aby zlokalizować i naprawić pierwotną przyczynę. Ignorowanie tego może prowadzić do powtarzających się awarii, a nawet poważniejszych uszkodzeń.

Przeczytaj również: Bezpiecznik C32: Ile kW obsłuży w 230V i 400V? Uniknij błędów!

Nowoczesne samochody a bezpieczniki: co musisz wiedzieć?

Świat motoryzacji szybko się rozwija, a wraz z nim systemy elektryczne w samochodach. W pojazdach produkowanych po 2022 roku, a nawet wcześniej, możemy zaobserwować znaczące zmiany w sposobie zarządzania energią i ochroną obwodów. Tradycyjne bezpieczniki nadal są obecne, ale ich rola i sposób diagnozy mogą być nieco inne. Szczególnie ostrożny musisz być w przypadku pojazdów hybrydowych i elektrycznych.

W nowoczesnych autach coraz częściej spotykamy bardziej złożone typy bezpieczników, takie jak JCASE, które są kompaktowe i mają wysoką zdolność przerywania prądu. Ponadto, wiele funkcji elektrycznych jest teraz zarządzanych elektronicznie, co zmienia podejście do rozwiązywania problemów.

Rola komputera pokładowego (ECU/BCM) w ochronie obwodów

Współczesne samochody są naszpikowane elektroniką. Centralne jednostki sterujące (ECU Engine Control Unit) oraz moduły sterowania nadwoziem (BCM Body Control Module) odgrywają kluczową rolę w zarządzaniu niemal każdym aspektem pojazdu, w tym również instalacją elektryczną. W wielu przypadkach, w przypadku wykrycia przeciążenia lub zwarcia, komputer pokładowy może elektronicznie odciąć zasilanie danego obwodu, zanim tradycyjny bezpiecznik zdąży się przepalić. Oznacza to, że element może nie działać, a wszystkie bezpieczniki będą sprawne wizualnie i w teście multimetrem. W takiej sytuacji konieczna jest diagnostyka komputerowa, aby "zresetować" obwód lub zidentyfikować błąd w systemie.

Bezpieczniki w hybrydach i autach elektrycznych: strefa zakazana dla amatora

To jest niezwykle ważna kwestia. Pojazdy hybrydowe i elektryczne posiadają systemy wysokonapięciowe (HV), które operują na znacznie wyższych napięciach (często od 200V do ponad 800V) niż tradycyjne samochody spalinowe (12V). Bezpieczniki w tych systemach są specjalistyczne, często dużo większe i zaprojektowane do pracy z ogromnymi prądami.

Zdecydowanie ostrzegam przed jakąkolwiek próbą samodzielnego sprawdzania, wyjmowania lub wymiany bezpieczników w systemach wysokonapięciowych pojazdów hybrydowych i elektrycznych. Ingerencja w te obwody bez odpowiedniego przeszkolenia, specjalistycznych narzędzi i środków ochrony osobistej (np. rękawic dielektrycznych) grozi ekstremalnym zagrożeniem dla zdrowia i życia, włącznie z porażeniem prądem o śmiertelnym skutku. Takie działania zawsze powierz wyspecjalizowanym serwisom, które posiadają odpowiednie certyfikaty i doświadczenie w obsłudze pojazdów HV.

Pamiętaj: Bezpieczniki w systemach wysokonapięciowych pojazdów hybrydowych i elektrycznych są niezwykle niebezpieczne dla amatorów. Zawsze powierz ich obsługę specjalistom!
