Jaki bezpiecznik do indukcji 400V? Uniknij błędów i pożaru!

Prawidłowy dobór zabezpieczenia elektrycznego dla płyty indukcyjnej zasilanej napięciem 400V to kwestia nie tylko komfortu użytkowania, ale przede wszystkim bezpieczeństwa domowników i ochrony samego urządzenia. W tym artykule, jako Borys Sadowski, przeprowadzę Cię przez najważniejsze zasady i parametry, które musisz wziąć pod uwagę, aby Twoja instalacja była zgodna z normami i działała bezawaryjnie.

Bezpieczeństwo przede wszystkim: dlaczego odpowiedni bezpiecznik to podstawa?

Prawidłowy dobór wyłącznika nadprądowego, potocznie zwanego bezpiecznikiem, do płyty indukcyjnej jest absolutnie kluczowy dla bezpieczeństwa Twojego domu i wszystkich domowników. Płyty indukcyjne to urządzenia o dużej mocy, często przekraczającej 7 kW, a te zasilane napięciem 400V (tzw. siła) wymagają szczególnej uwagi. Niewłaściwe zabezpieczenie może prowadzić do szeregu niebezpiecznych sytuacji, od częstego wybijania bezpieczników, przez uszkodzenie drogiego sprzętu, aż po przegrzanie instalacji i ryzyko pożaru. Jako ekspert, zawsze podkreślam, że na bezpieczeństwie w elektryce nie wolno oszczędzać ani iść na kompromisy.

Płyta indukcyjna 400V: Co to właściwie oznacza dla Twojej instalacji?

Zasilanie 400V, popularnie nazywane "siłą" lub instalacją trójfazową, oznacza, że do Twojej płyty indukcyjnej doprowadzone są trzy fazy prądu przemiennego, a nie jedna, jak w przypadku standardowego gniazdka 230V. Taka konfiguracja pozwala na równomierne rozłożenie dużego obciążenia na trzy przewody, co przekłada się na znacznie większą dostępną moc i stabilność pracy urządzenia. Dla płyty indukcyjnej oznacza to możliwość szybkiego nagrzewania i utrzymania wysokiej temperatury na wszystkich polach grzewczych jednocześnie, bez ryzyka przeciążenia pojedynczej fazy. Jest to standardowe i zalecane rozwiązanie dla większości nowoczesnych płyt indukcyjnych o dużej mocy.

Skutki złego zabezpieczenia: Od awarii sprzętu po ryzyko pożaru

• Częste wybijanie bezpieczników: Zbyt mały amperaż wyłącznika nadprądowego spowoduje jego częste wyłączanie, nawet przy normalnym użytkowaniu płyty. To frustrujące i świadczy o niedostatecznej ochronie.
• Uszkodzenie płyty indukcyjnej: Niewłaściwe zabezpieczenie może prowadzić do niestabilnej pracy urządzenia, a w skrajnych przypadkach do jego uszkodzenia, co wiąże się z kosztownymi naprawami lub koniecznością wymiany.
• Przegrzewanie się przewodów: Zbyt duży amperaż bezpiecznika w stosunku do przekroju przewodów sprawi, że w przypadku przeciążenia, przewody zaczną się przegrzewać, zanim wyłącznik zadziała. To bezpośrednia droga do stopienia izolacji i zwarcia.
• Ryzyko pożaru: Przegrzewające się przewody i elementy instalacji elektrycznej to jedno z najpoważniejszych zagrożeń. Może to doprowadzić do zapłonu materiałów izolacyjnych, a w konsekwencji do pożaru całego mieszkania lub domu.
• Utrata gwarancji: Większość producentów płyt indukcyjnych wymaga, aby podłączenia dokonał wykwalifikowany elektryk z odpowiednimi uprawnieniami. Nieprawidłowe zabezpieczenie lub samodzielny montaż to niemal pewna utrata gwarancji.

Wyłącznik nadprądowy co to jest i dlaczego to nie tylko "bezpiecznik"?

W potocznym języku często używamy słowa "bezpiecznik" na określenie elementu, który chroni naszą instalację elektryczną. Jednak w profesjonalnej terminologii elektrycznej mówimy o wyłączniku nadprądowym. To nie jest tylko kwestia nazewnictwa, ale precyzyjnego określenia funkcji i zasady działania. Wyłącznik nadprądowy to nowoczesne urządzenie, które w przeciwieństwie do starych bezpieczników topikowych, można wielokrotnie załączać po usunięciu przyczyny zadziałania. Jego rola jest nieoceniona w ochronie przed przeciążeniami i zwarciami w instalacji elektrycznej.

Czym jest wyłącznik nadprądowy i jaką pełni rolę?

Wyłącznik nadprądowy to automatyczny aparat elektryczny, którego głównym zadaniem jest ochrona obwodów elektrycznych przed skutkami przeciążeń i zwarć. Działa on na zasadzie szybkiego odłączenia zasilania w momencie, gdy natężenie prądu przekroczy dopuszczalną wartość (przeciążenie) lub gdy dojdzie do nagłego, niekontrolowanego wzrostu prądu (zwarcie). Dzięki temu chroni on przewody i podłączone urządzenia przed uszkodzeniem, a przede wszystkim zapobiega przegrzewaniu się instalacji, co mogłoby prowadzić do pożaru. Jest to więc kluczowy element bezpieczeństwa w każdej nowoczesnej instalacji elektrycznej.

Charakterystyka B vs C: Którą wybrać i dlaczego ma to znaczenie?

Wyłączniki nadprądowe różnią się tzw. charakterystyką wyzwalania, która określa, jak szybko i przy jakim natężeniu prądu zadziałają w przypadku zwarcia. Dla instalacji domowych i większości urządzeń, w tym płyt indukcyjnych, standardem jest charakterystyka B. Wyłączniki o charakterystyce B reagują na prądy zwarciowe od 3 do 5 razy większe niż ich prąd znamionowy. Zapewnia to odpowiednią ochronę przed skutkami zwarć, jednocześnie minimalizując ryzyko niepotrzebnego wyłączania przy krótkotrwałych, bezpiecznych skokach prądu (np. przy włączaniu silników). Charakterystyka C, reagująca na prądy zwarciowe od 5 do 10 razy większe niż prąd znamionowy, jest zazwyczaj stosowana dla urządzeń o dużych prądach rozruchowych, takich jak silniki czy transformatory, i rzadko jest wymagana dla płyt indukcyjnych w warunkach domowych.

Wybieramy bezpiecznik: praktyczny przewodnik dla płyty 400V

Aby dobrać odpowiednie zabezpieczenie dla płyty indukcyjnej 400V, należy postępować zgodnie z kilkoma kluczowymi krokami, które szczegółowo omówię poniżej:

1. Sprawdzenie mocy przyłączeniowej płyty: To absolutna podstawa.
2. Weryfikacja zaleceń producenta: Instrukcja to Twój najlepszy przewodnik.
3. Zastosowanie standardowego rozwiązania: Dla większości płyt to 3x16A.

Krok 1: Sprawdź moc przyłączeniową swojej płyty to najważniejszy parametr

Jak zawsze podkreślam, pierwszym i najważniejszym krokiem jest odnalezienie mocy przyłączeniowej Twojej płyty indukcyjnej. Ten parametr, wyrażony w kilowatach (kW), znajdziesz w specyfikacji technicznej urządzenia, na tabliczce znamionowej lub, co najważniejsze, w instrukcji obsługi. To właśnie moc płyty determinuje, jak duży prąd będzie pobierać, a co za tym idzie jaki amperaż zabezpieczenia będzie wymagany. Nie zgaduj, tylko sprawdź precyzyjne dane producenta!

Krok 2: Odczytaj zalecenia producenta w instrukcji (DTR)

Instrukcja obsługi (Dokumentacja Techniczno-Ruchowa, czyli DTR) to wiążące źródło informacji o zalecanym typie i wartości zabezpieczenia dla Twojej płyty. Producenci dokładnie testują swoje urządzenia i podają optymalne parametry instalacji elektrycznej. Znajdziesz tam informację o wymaganym amperażu wyłącznika nadprądowego oraz o tym, czy należy zastosować charakterystykę B czy C. Zawsze kieruj się tymi wytycznymi, ponieważ ich zignorowanie może skutkować utratą gwarancji i, co gorsza, zagrożeniem bezpieczeństwa.

Krok 3: Złota zasada dla większości płyt (7-11 kW) bezpiecznik 3x16A

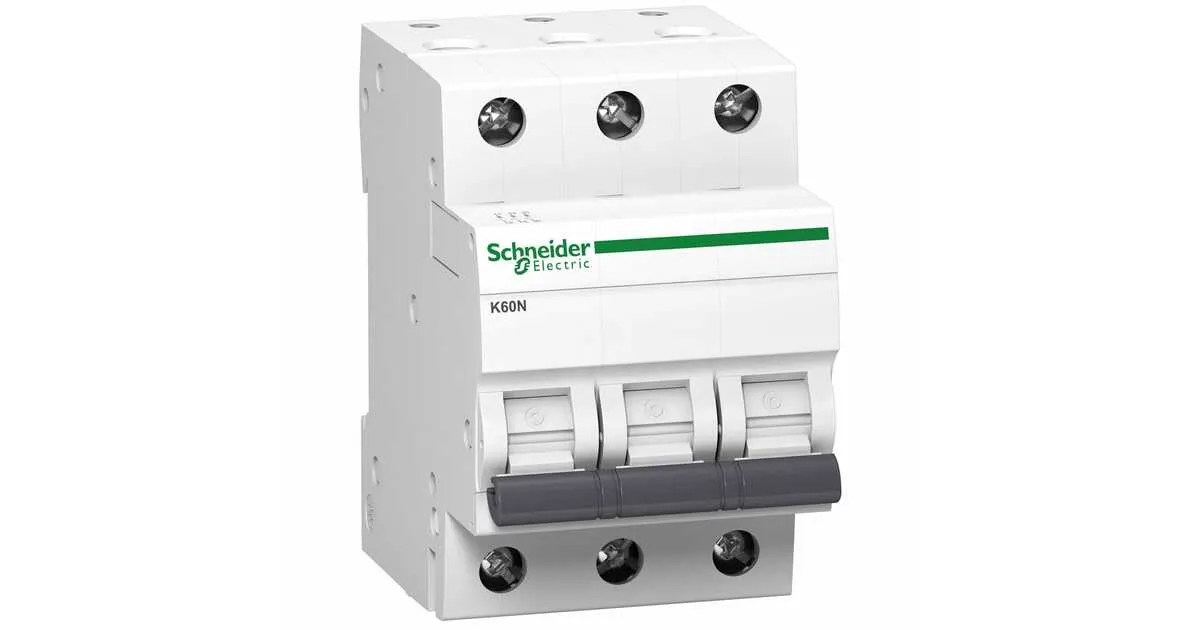

Dla zdecydowanej większości płyt indukcyjnych dostępnych na polskim rynku, o mocy przyłączeniowej w zakresie od 7,4 kW do około 11 kW, standardowym i bezpiecznym rozwiązaniem jest zastosowanie trójfazowego wyłącznika nadprądowego o wartości 16A na każdą fazę (czyli B16). Jest to najczęściej spotykana wartość, która zapewnia odpowiednią ochronę przy zachowaniu pełnej funkcjonalności urządzenia. Oczywiście, zawsze należy to zweryfikować z instrukcją producenta, ale w mojej praktyce to właśnie 3x16A jest najczęściej stosowanym i zalecanym zabezpieczeniem dla domowych płyt indukcyjnych 400V.

Moc i amperaż: jak obliczyć idealne zabezpieczenie?

Zrozumienie związku między mocą płyty a wymaganym prądem jest kluczowe do świadomego doboru zabezpieczenia. Nie musisz być elektrykiem, aby pojąć podstawy, które pomogą Ci zweryfikować zalecenia lub po prostu lepiej zrozumieć, dlaczego dany bezpiecznik jest potrzebny.

Zrozumieć związek między kilowatami (kW) a amperami (A) w instalacji trójfazowej

W instalacji trójfazowej, takiej jak ta zasilająca płytę indukcyjną 400V, moc elektryczna (kW) jest rozkładana na trzy fazy. Aby obliczyć natężenie prądu (A) na jednej fazie, potrzebujemy wzoru, który uwzględnia napięcie międzyfazowe (400V) i współczynnik mocy (cosinus fi, który dla urządzeń grzewczych przyjmuje się jako 1). Uproszczony wzór na prąd w instalacji trójfazowej to: I = P / (U * √3 * cosφ), gdzie I to prąd w amperach, P to moc w watach, U to napięcie międzyfazowe (400V), a √3 to około 1,732. W praktyce, dla płyt indukcyjnych, często dzielimy całkowitą moc przez 3, aby uzyskać moc na fazę, a następnie obliczamy prąd dla tej mocy przy napięciu fazowym (230V), co daje podobne, praktyczne wyniki.

Praktyczne przykłady: Obliczenia dla popularnych modeli płyt indukcyjnych

Weźmy na przykład popularną płytę indukcyjną o mocy przyłączeniowej 7,4 kW (czyli 7400 W). Jeśli rozłożymy tę moc równomiernie na trzy fazy, to na każdą fazę przypada około 7400 W / 3 ≈ 2467 W. Teraz, aby obliczyć prąd na fazę, użyjmy uproszczonego wzoru dla jednej fazy: I = P / U, gdzie U to napięcie fazowe 230V. I = 2467 W / 230 V ≈ 10,7 A. Jak widać, prąd znamionowy na fazę wynosi około 10,7 A. To właśnie dlatego dla takiej płyty idealnym i bezpiecznym zabezpieczeniem jest wyłącznik nadprądowy 3x16A o charakterystyce B. Zapewnia on wystarczający zapas mocy i nie będzie niepotrzebnie wybijał, jednocześnie chroniąc instalację przed przeciążeniem.

Kompletna instalacja: co jeszcze musisz wiedzieć o podłączeniu płyty 400V?

Odpowiedni wyłącznik nadprądowy to tylko jeden z elementów bezpiecznej i prawidłowej instalacji płyty indukcyjnej 400V. Istnieje kilka innych, równie ważnych aspektów, które muszą być spełnione, aby cała instalacja działała bez zarzutu i była zgodna z obowiązującymi przepisami.

Dedykowany obwód: Dlaczego płyta musi mieć własne "miejsce" w rozdzielnicy?

Płyta indukcyjna, ze względu na swoją dużą moc, bezwzględnie wymaga wydzielonego, dedykowanego obwodu elektrycznego. Oznacza to, że przewód zasilający płytę musi być prowadzony bezpośrednio z rozdzielnicy elektrycznej i zabezpieczony osobnym wyłącznikiem nadprądowym. Niedopuszczalne jest podłączanie płyty do istniejących obwodów gniazd ogólnego przeznaczenia, które często obsługują wiele innych urządzeń. Taki dedykowany obwód zapobiega przeciążeniom całej instalacji domowej i zapewnia stabilne zasilanie dla płyty, minimalizując ryzyko awarii i zagrożeń.

Odpowiedni kabel to podstawa: Jaki przekrój przewodu jest wymagany?

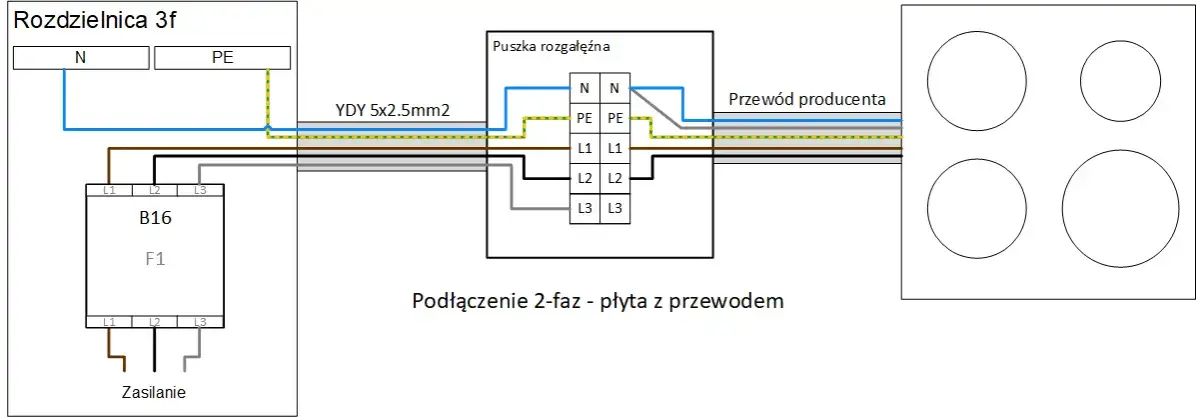

Dla obwodu zasilającego płytę indukcyjną 400V, zabezpieczonego wyłącznikiem 16A, standardowo stosuje się przewód o przekroju żył 2,5 mm². W przypadku instalacji trójfazowej będzie to przewód typu YDYp 5x2,5 mm² (trzy żyły fazowe, jedna neutralna i jedna ochronna). Użycie przewodów o mniejszym przekroju jest poważnym błędem i stwarza ogromne ryzyko pożarowe. Zbyt cienkie przewody nie są w stanie bezpiecznie przewodzić wymaganego prądu, co prowadzi do ich przegrzewania, topienia izolacji i w konsekwencji do zwarć lub pożarów. Zawsze upewnij się, że elektryk używa przewodów o odpowiednim przekroju.

Rola wyłącznika różnicowoprądowego (RCD) w ochronie Twojego życia

Oprócz wyłącznika nadprądowego, instalacja zasilająca płytę indukcyjną musi być również chroniona przez wyłącznik różnicowoprądowy (RCD). Jest to kluczowy element ochrony przeciwporażeniowej, którego zadaniem jest wykrywanie tzw. prądów upływu czyli sytuacji, gdy prąd "ucieka" z instalacji np. przez ciało człowieka. W przypadku wykrycia takiej nieprawidłowości, RCD natychmiast odłącza zasilanie, chroniąc przed porażeniem prądem. Standardowo stosuje się wyłączniki różnicowoprądowe o prądzie znamionowym 30mA, które zapewniają skuteczną ochronę życia i zdrowia w warunkach domowych.

Unikaj tych błędów: co najczęściej idzie nie tak przy podłączaniu indukcji?

• Błąd #1: Podłączanie płyty do zwykłego gniazdka. Płyta indukcyjna 400V ma znacznie większe zapotrzebowanie na moc niż urządzenia podłączane do standardowego gniazdka jednofazowego 230V. Podłączenie jej w ten sposób spowoduje natychmiastowe przeciążenie obwodu, częste wybijanie bezpieczników, a w najgorszym scenariuszu przegrzanie instalacji i ryzyko pożaru. Płyta wymaga dedykowanego obwodu trójfazowego.
• Błąd #2: Stosowanie bezpieczników o zbyt dużej lub zbyt małej wartości. Zbyt mały amperaż (np. 3x10A dla płyty 7,4 kW) spowoduje, że bezpiecznik będzie często "wybijał", nawet przy normalnym użytkowaniu. Zbyt duży amperaż (np. 3x25A dla płyty 7,4 kW) nie zapewni odpowiedniej ochrony dla przewodów o przekroju 2,5 mm², które są standardem dla 16A. W przypadku przeciążenia przewody mogą się przegrzać, zanim bezpiecznik zadziała, prowadząc do uszkodzeń lub pożaru.
• Błąd #3: Samodzielny montaż bez uprawnień utrata gwarancji i ogromne ryzyko. Podłączenie płyty indukcyjnej, zwłaszcza trójfazowej, to zadanie dla wykwalifikowanego elektryka z uprawnieniami SEP. Samodzielny montaż jest niezgodny z przepisami, prowadzi do utraty gwarancji producenta, a co najważniejsze stwarza poważne zagrożenie dla życia i zdrowia z powodu ryzyka porażenia prądem lub pożaru.

Zgodnie z polskim prawem i warunkami gwarancji producentów, podłączenia płyty indukcyjnej 400V musi dokonać wykwalifikowany elektryk z ważnymi uprawnieniami SEP. Samodzielny montaż to nie tylko ryzyko utraty gwarancji, ale przede wszystkim poważne zagrożenie dla życia i zdrowia.

Przeczytaj również: Ile Amperów ma bezpiecznik B16? Uniknij pożaru w domu!

Twoja lista kontrolna: bezpieczne podłączenie płyty krok po kroku

Aby mieć pewność, że Twoja płyta indukcyjna 400V zostanie podłączona bezpiecznie i zgodnie z wszystkimi normami, przygotowałem zwięzłą listę kontrolną. Sprawdź te punkty przed i podczas instalacji:

1. Znajdź moc płyty w instrukcji obsługi.
2. Zweryfikuj istnienie dedykowanego obwodu z przewodami o przekroju minimum 5x2,5 mm².
3. Upewnij się, że zastosowano trójfazowy wyłącznik nadprądowy B16 oraz wyłącznik różnicowoprądowy (RCD 30mA).
4. Zleć podłączenie elektrykowi z uprawnieniami SEP i dopilnuj, aby podbił kartę gwarancyjną.
