Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo lutować bezpiecznik termiczny. Dowiesz się, jak uniknąć najczęstszych błędów i uszkodzenia elementu, co jest kluczowe dla prawidłowego działania i bezpieczeństwa naprawianego urządzenia.
Bezpieczne lutowanie bezpiecznika termicznego kluczowe zasady, by nie uszkodzić elementu
- Głównym wyzwaniem jest ryzyko przegrzania i zadziałania nowego bezpiecznika podczas lutowania, ponieważ temperatura lutownicy jest znacznie wyższa niż jego temperatura zadziałania.
- Kluczową techniką jest odprowadzanie ciepła z nóżki bezpiecznika za pomocą metalowych szczypiec lub pęsety, umieszczonych między miejscem lutowania a korpusem bezpiecznika.
- Zaleca się użycie stacji lutowniczej z regulacją temperatury i stosowanie możliwie najniższej temperatury, która pozwala na prawidłowe rozpłynięcie cyny, oraz maksymalne skrócenie czasu grzania.
- Przed lutowaniem należy dokładnie oczyścić końcówki bezpiecznika i punkty lutownicze, aby zapewnić trwałe i przewodzące połączenie.
- Po zakończeniu lutowania konieczne jest sprawdzenie poprawności połączenia, np. za pomocą multimetru, oraz odpowiednie zaizolowanie.
- Należy unikać typowych błędów, takich jak brak odprowadzania ciepła, zbyt długie grzanie, zbyt wysoka temperatura lutowania, użycie zbyt dużej ilości cyny czy pominięcie czyszczenia.

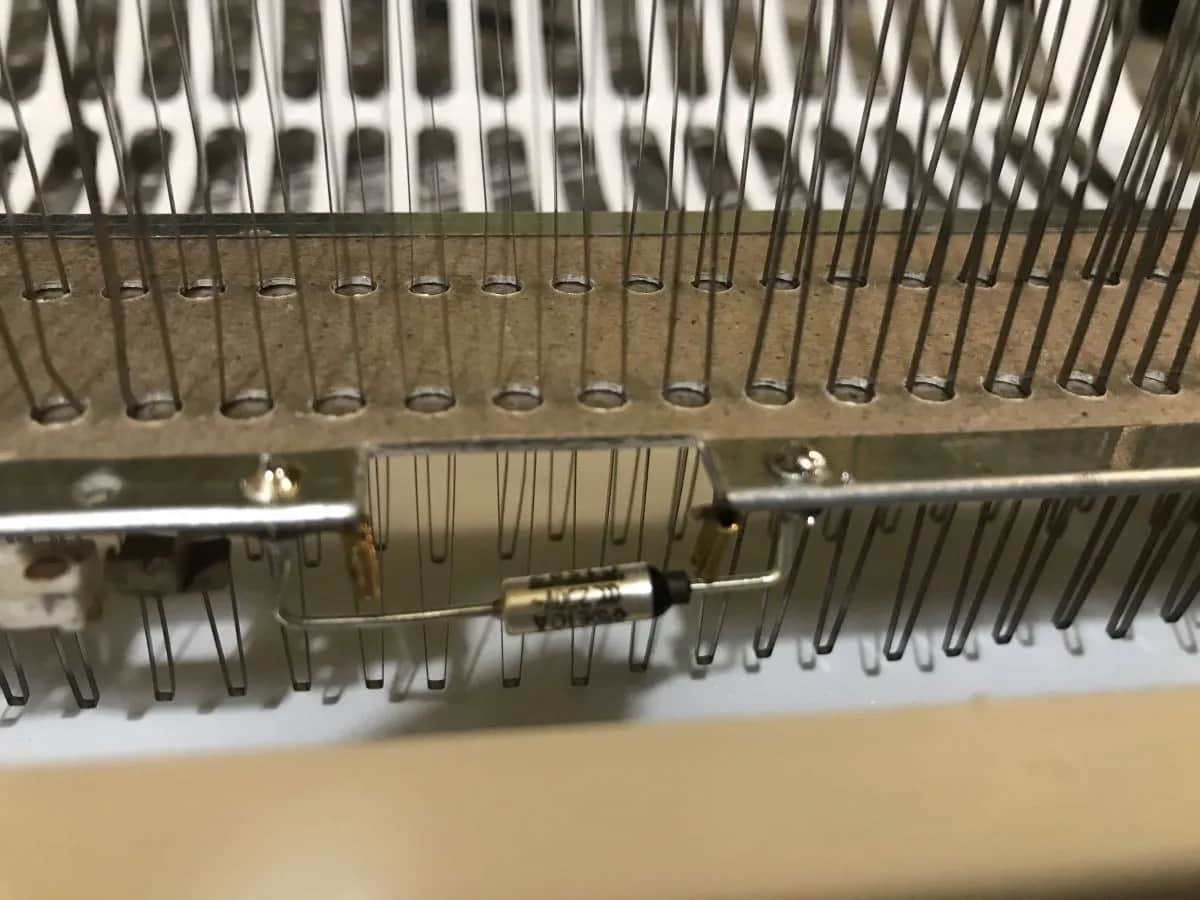

Czym jest bezpiecznik termiczny i dlaczego jego rola jest kluczowa?
Bezpiecznik termiczny to niewielki, ale niezwykle ważny element zabezpieczający, którego głównym zadaniem jest ochrona urządzeń elektrycznych przed przegrzaniem. Działa on jednorazowo gdy temperatura w jego otoczeniu przekroczy określoną wartość, bezpiecznik otwiera obwód, przerywając przepływ prądu i zapobiegając uszkodzeniu sprzętu, a co najważniejsze, potencjalnemu pożarowi. Spotkamy go w wielu urządzeniach codziennego użytku, takich jak żelazka, ekspresy do kawy, suszarki do włosów, wentylatory, grzejniki, a także w zasilaczach, transformatorach czy silnikach. Jego obecność jest gwarancją bezpieczeństwa, dlatego prawidłowa wymiana i montaż są absolutnie kluczowe dla dalszego, bezpiecznego użytkowania naprawianego sprzętu.
Główne wyzwanie: Jak nie uszkodzić nowego elementu podczas montażu?
Lutowanie bezpiecznika termicznego to zadanie, które wymaga szczególnej uwagi i precyzji. Głównym wyzwaniem, z którym się mierzymy, jest ryzyko uszkodzenia (zadziałania) nowego bezpiecznika w trakcie samego procesu lutowania. Temperatura grota lutownicy jest zazwyczaj znacznie wyższa niż temperatura zadziałania bezpiecznika często przekracza 300°C, podczas gdy bezpieczniki termiczne otwierają obwód już przy 100-250°C. Bez odpowiednich środków ostrożności, ciepło z lutownicy może szybko przedostać się do wnętrza bezpiecznika, powodując jego przedwczesne zadziałanie. W efekcie, nowy, sprawny element zostanie bezpowrotnie uszkodzony, a my będziemy musieli zaczynać naprawę od nowa. Dlatego tak ważne jest, aby podejść do tego z odpowiednią wiedzą i narzędziami.

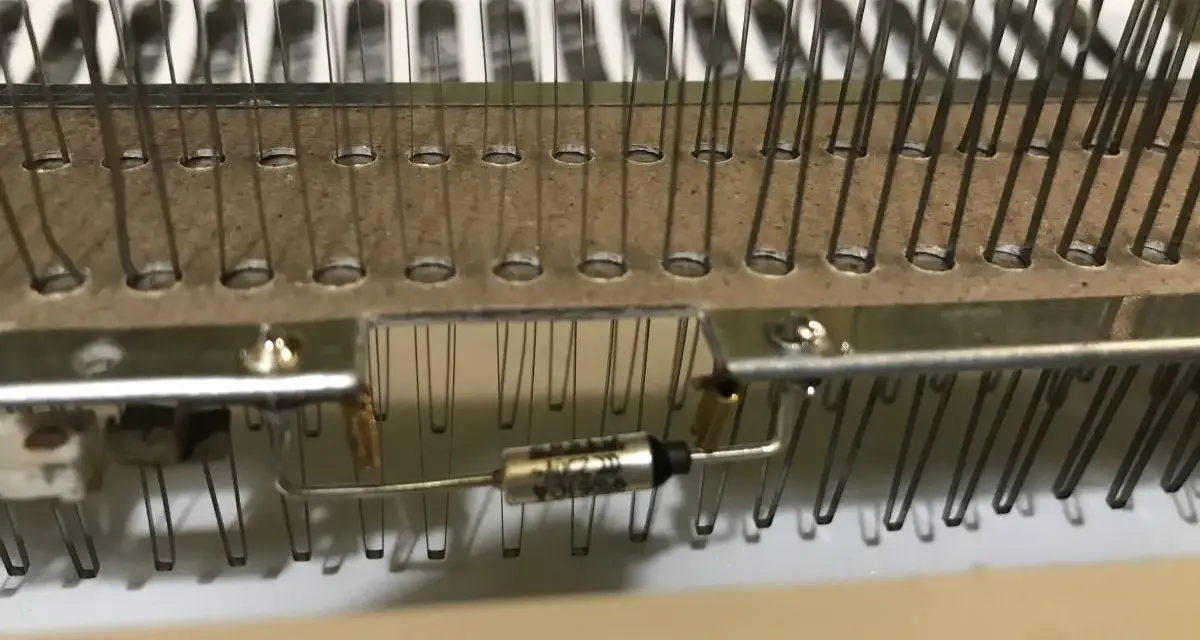

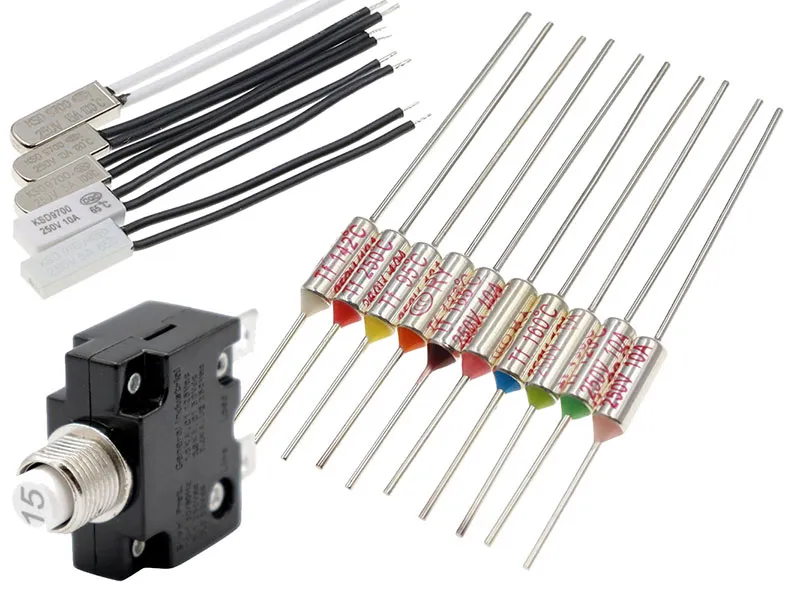

Niezbędne narzędzia i materiały do lutowania bezpiecznika
Wybór lutownicy: Czy stacja z regulacją temperatury jest konieczna?
Kiedy przystępuję do lutowania delikatnych elementów, takich jak bezpieczniki termiczne, zawsze podkreślam, że stacja lutownicza z regulacją temperatury to najlepszy wybór. Choć teoretycznie można użyć prostszej lutownicy transformatorowej, to jednak kontrola temperatury jest tu kluczowa. Możliwość ustawienia niższej, ale wciąż efektywnej temperatury (np. 280-320°C) minimalizuje ryzyko przegrzania bezpiecznika. Stała temperatura grotu zapewnia również powtarzalność i lepszą jakość połączeń. Zwykła lutownica bez regulacji często nagrzewa się do bardzo wysokich temperatur, co drastycznie zwiększa ryzyko uszkodzenia elementu. Jeśli jednak masz do dyspozycji tylko prostą lutownicę, pamiętaj o maksymalnym skróceniu czasu kontaktu z lutowanym elementem.
Cyna, topnik i... pęseta Twój zestaw do zadań specjalnych
Oprócz lutownicy, do skutecznego i bezpiecznego lutowania bezpiecznika termicznego potrzebujesz kilku innych, równie ważnych elementów:
- Cyna z topnikiem: Polecam cynę o standardowym składzie, np. Sn60Pb40 lub bezołowiową Sn99Cu1, z rdzeniem topnikowym. Topnik wewnątrz cyny pomaga w rozpływaniu się spoiwa i zapewnia lepsze zwilżenie lutowanych powierzchni.
- Dodatkowy topnik (w żelu lub paście): Niewielka ilość dodatkowego topnika, nałożona na końcówki bezpiecznika i punkty lutownicze, znacząco poprawia jakość połączenia, ułatwiając rozpływ cyny i usuwając tlenki. To mały trik, który robi dużą różnicę.
- Pęseta lub małe szczypce (metalowe): To absolutnie kluczowe narzędzie! Będą służyć do odprowadzania ciepła z nóżki bezpiecznika. Muszą być metalowe, aby skutecznie absorbować i rozpraszać ciepło.
- Obcinaczki do przewodów: Niezbędne do precyzyjnego przycięcia przewodów i nóżek bezpiecznika na odpowiednią długość.
- Koszulki termokurczliwe: Do zapewnienia odpowiedniej izolacji elektrycznej po zakończeniu lutowania. Wybierz rozmiar, który dobrze obejmie połączenie.
Dobór nowego bezpiecznika: Na co zwrócić uwagę poza temperaturą?
Wybór odpowiedniego zamiennika to podstawa udanej naprawy. Zawsze, ale to zawsze, upewnij się, że nowy bezpiecznik termiczny ma identyczne parametry jak oryginalny element. To nie tylko kwestia temperatury zadziałania (np. 135°C, 185°C), ale także prądu znamionowego (np. 10A, 15A). Użycie bezpiecznika o innej temperaturze zadziałania może prowadzić do jego przedwczesnego zadziałania (jeśli temperatura jest niższa) lub, co gorsza, do braku ochrony przed przegrzaniem (jeśli temperatura jest wyższa). Z kolei niewłaściwy prąd znamionowy może spowodować jego przepalenie przy normalnym obciążeniu lub niedostateczną ochronę w przypadku przeciążenia. Zawsze sprawdzam oznaczenia na starym bezpieczniku lub w dokumentacji urządzenia, zanim dokonam zakupu.
Lutowanie bezpiecznika termicznego krok po kroku
Przejdźmy teraz do sedna, czyli do praktycznej instrukcji lutowania. Pamiętaj, że każdy krok jest ważny i ma wpływ na końcowy sukces.
-
Krok 1: Bezpieczne usunięcie uszkodzonego elementu
Zanim zaczniesz, upewnij się, że urządzenie jest odłączone od zasilania! To absolutna podstawa bezpieczeństwa. Następnie zlokalizuj uszkodzony bezpiecznik. Możesz go odlutować, używając odsysacza do cyny lub plecionki, albo po prostu odciąć jego nóżki blisko punktów lutowniczych. Staraj się nie uszkodzić ścieżek na płytce drukowanej ani innych elementów w pobliżu. Jeśli bezpiecznik jest zgrzewany, często konieczne jest odcięcie go i przygotowanie nowych końcówek do lutowania.
-
Krok 2: Perfekcyjne przygotowanie powierzchni klucz do trwałego lutu
Czystość to podstawa dobrego lutowania. Dokładnie oczyść końcówki nowego bezpiecznika oraz punkty lutownicze w urządzeniu. Użyj drobnego papieru ściernego, skrobaka lub specjalnego czyścika do grotów, aby usunąć wszelkie resztki starej cyny, tlenki i zanieczyszczenia. Następnie nałóż niewielką ilość topnika (w żelu lub paście) na oczyszczone końcówki bezpiecznika i miejsca, w których będziesz lutować. To zapewni doskonałe zwilżenie i mocne, przewodzące połączenie.
-
Krok 3: Technika odprowadzania ciepła najważniejszy trik w całym procesie
Ten krok jest absolutnie krytyczny! Weź metalowe szczypce lub pęsetę i chwyć nimi nóżkę bezpiecznika między miejscem, w którym będziesz lutować, a korpusem bezpiecznika. Szczypce będą działać jak radiator, absorbując nadmiar ciepła z grota lutownicy i zapobiegając jego przedostaniu się do wnętrza elementu. Trzymaj je mocno przez cały czas lutowania i jeszcze przez chwilę po jego zakończeniu, aż cyna ostygnie i zestali się. To właśnie ten trik pozwala mi bez obaw lutować bezpieczniki termiczne.
-
Krok 4: Samo lutowanie szybkość, precyzja i minimalna ilość cyny
Teraz czas na właściwe lutowanie. Ustaw lutownicę na możliwie najniższą temperaturę, która pozwala na swobodne rozpłynięcie się cyny (zwykle około 280-320°C). Przyłóż grot lutownicy do miejsca połączenia (nóżka bezpiecznika + punkt lutowniczy) i jednocześnie podaj niewielką ilość cyny. Cyna powinna szybko się rozpłynąć i utworzyć gładkie, błyszczące połączenie. Działaj szybko i precyzyjnie! Staraj się, aby czas kontaktu grota z elementem był jak najkrótszy nie dłużej niż 2-3 sekundy na jedno połączenie. Po zakończeniu lutowania natychmiast usuń grot, ale trzymaj szczypce do odprowadzania ciepła, dopóki cyna nie ostygnie.
-
Krok 5: Izolacja i finalne sprawdzenie połączenia multimetrem
Gdy cyna ostygnie i połączenie będzie stabilne, nasuń na nie koszulkę termokurczliwą i podgrzej ją, aby zapewnić izolację elektryczną. Upewnij się, że całe lutowane połączenie jest dobrze zaizolowane. Na koniec, zanim podłączysz urządzenie do prądu, koniecznie sprawdź ciągłość obwodu za pomocą multimetru. Ustaw multimetr na tryb pomiaru ciągłości (brzęczyk) i sprawdź, czy bezpiecznik przewodzi prąd. Jeśli brzęczyk zadziała lub multimetr pokaże bardzo niski opór, oznacza to, że bezpiecznik jest sprawny i połączenie zostało wykonane prawidłowo. Jeśli nie ma ciągłości, bezpiecznik prawdopodobnie zadziałał podczas lutowania i musisz powtórzyć proces.
Najczęstsze błędy przy lutowaniu bezpiecznika termicznego i jak ich unikać
Nawet doświadczonym zdarzają się błędy, ale świadomość najczęstszych pułapek pozwala ich unikać. Oto one:
Przegrzanie, czyli dlaczego szczypce są Twoim najlepszym przyjacielem
Najczęściej popełnianym błędem jest właśnie przegrzanie bezpiecznika termicznego. Brak odpowiedniego odprowadzania ciepła z nóżki sprawia, że temperatura wewnątrz elementu szybko osiąga punkt zadziałania, a bezpiecznik staje się bezużyteczny. Konsekwencje są proste: zmarnowany czas, zmarnowany bezpiecznik i konieczność powtórzenia całej procedury. Dlatego zawsze używaj metalowych szczypiec lub pęsety do chwytania nóżki między lutem a korpusem. To naprawdę Twój najlepszy sprzymierzeniec w tym procesie.
„Zimny lut” niewidzialny wróg Twojego połączenia
„Zimny lut” to połączenie, które wygląda na prawidłowe, ale w rzeczywistości jest słabe mechanicznie i ma wysoką rezystancję elektryczną. Powstaje, gdy cyna nie rozpłynie się prawidłowo na lutowanych powierzchniach. Przyczyny to najczęściej zbyt niska temperatura lutownicy, niedostateczne nagrzanie łączonych elementów, brudne powierzchnie lub ruch lutowanych elementów podczas stygnięcia cyny. Zimny lut może prowadzić do niestabilnego działania urządzenia, sporadycznych awarii, a nawet całkowitego braku przewodnictwa. Aby go uniknąć, upewnij się, że grot lutownicy jest czysty, temperatura odpowiednia, a powierzchnie idealnie przygotowane. Po zlutowaniu nie ruszaj elementem, dopóki cyna całkowicie nie ostygnie i nie zestali się.
Za dużo cyny: Jak uniknąć niebezpiecznych zwarć?
Nadmierna ilość cyny to kolejny błąd, który może prowadzić do problemów. Po pierwsze, utrudnia ocenę jakości lutu pod grubą warstwą cyny łatwo ukryć zimne luty czy inne niedoskonałości. Po drugie, i to jest ważniejsze, zbyt duża ilość cyny zwiększa ryzyko powstania zwarć, zwłaszcza na gęsto upakowanych płytkach drukowanych. Może ona również tworzyć nieestetyczne "krople", które są trudne do zaizolowania. Zawsze dążę do tego, aby połączenie było minimalne, ale solidne cyna powinna tworzyć gładki, błyszczący stożek, który równomiernie pokrywa lutowane elementy, bez nadlewek.
Pominięcie czyszczenia błąd, który zemści się w przyszłości
Pominięcie dokładnego czyszczenia końcówek bezpiecznika i punktów lutowniczych to prosta droga do problemów. Tlenki, brud, resztki starej cyny wszystko to działa jak bariera, uniemożliwiając cynie prawidłowe zwilżenie powierzchni. Efektem jest słabe, kruche połączenie, które może mieć wysoką rezystancję lub po prostu szybko ulec utlenieniu i awarii. Zawsze poświęcam chwilę na dokładne przygotowanie powierzchni, bo wiem, że to inwestycja w trwałość i niezawodność naprawy. Czyste połączenie to podstawa.
Alternatywne metody montażu bezpiecznika termicznego
Przeczytaj również: Jak sprawdzić bezpiecznik multimetrem? Szybka diagnoza krok po kroku
Zaciskanie i zgrzewanie: Kiedy unikać lutownicy?
Chociaż lutowanie jest najpowszechniejszą metodą montażu bezpieczników termicznych w warunkach domowych czy serwisowych, istnieją alternatywne techniki, które eliminują ryzyko termiczne. Mowa tu o zaciskaniu (crimping) oraz zgrzewaniu (welding). Zaciskanie polega na mechanicznym połączeniu nóżek bezpiecznika z przewodami za pomocą specjalnych tulejek zaciskowych i narzędzi (zaciskarek). Jest to metoda bezinwazyjna termicznie, często stosowana w produkcji, gdzie wymagana jest wysoka niezawodność i szybkość montażu. Zgrzewanie, z kolei, to proces łączenia metali poprzez zastosowanie ciepła i ciśnienia, często bez użycia spoiwa. Jest to bardzo trwała metoda, również wolna od ryzyka przegrzania elementu, ale wymaga specjalistycznego sprzętu, który jest rzadko dostępny poza warunkami przemysłowymi. W sytuacjach, gdy ryzyko termiczne jest absolutnie niedopuszczalne, a przestrzeń na to pozwala, te metody są preferowane. Jednak w większości napraw domowych i amatorskich, z odpowiednią techniką, lutowanie pozostaje skutecznym i bezpiecznym rozwiązaniem.
