Jak sprawdzić bezpiecznik SMD multimetrem? Poradnik krok po kroku

Ten artykuł to praktyczny, szczegółowy poradnik, który krok po kroku wyjaśni, jak samodzielnie zdiagnozować stan bezpiecznika SMD. Dowiesz się, jakich narzędzi potrzebujesz, jak prawidłowo wykonać pomiar multimetrem i jak interpretować wyniki, aby szybko zlokalizować przyczynę awarii w elektronice.

Bezpiecznik SMD (Surface-Mount Device) to miniaturowy, ale niezwykle ważny element w świecie elektroniki. Jego podstawową funkcją na płytce PCB jest ochrona obwodów przed przeciążeniami i zwarciami. Działa jak strażnik w momencie, gdy prąd przekroczy bezpieczną wartość, bezpiecznik przepala się, przerywając obwód i zapobiegając uszkodzeniu droższych i bardziej skomplikowanych komponentów. Mimo swojego niewielkiego rozmiaru, często ledwo widocznego gołym okiem, jego rola w bezpieczeństwie i prawidłowym działaniu układu jest absolutnie kluczowa.

Kiedy urządzenie elektroniczne nagle przestaje działać, wyłącza się bez powodu, lub konkretny segment płytki traci zasilanie, bezpiecznik SMD jest często pierwszym elementem, który należy sprawdzić. Z mojego doświadczenia wynika, że to właśnie on, poświęcając się, ratuje resztę układu. Dlatego, zanim zaczniesz szukać skomplikowanych usterek, zawsze warto zacząć diagnostykę od tego małego, ale istotnego komponentu. Prawidłowa diagnoza bezpiecznika może zaoszczędzić mnóstwo czasu i nerwów.

Niezbędnik diagnosty: jak przygotować multimetr do sprawdzenia bezpiecznika

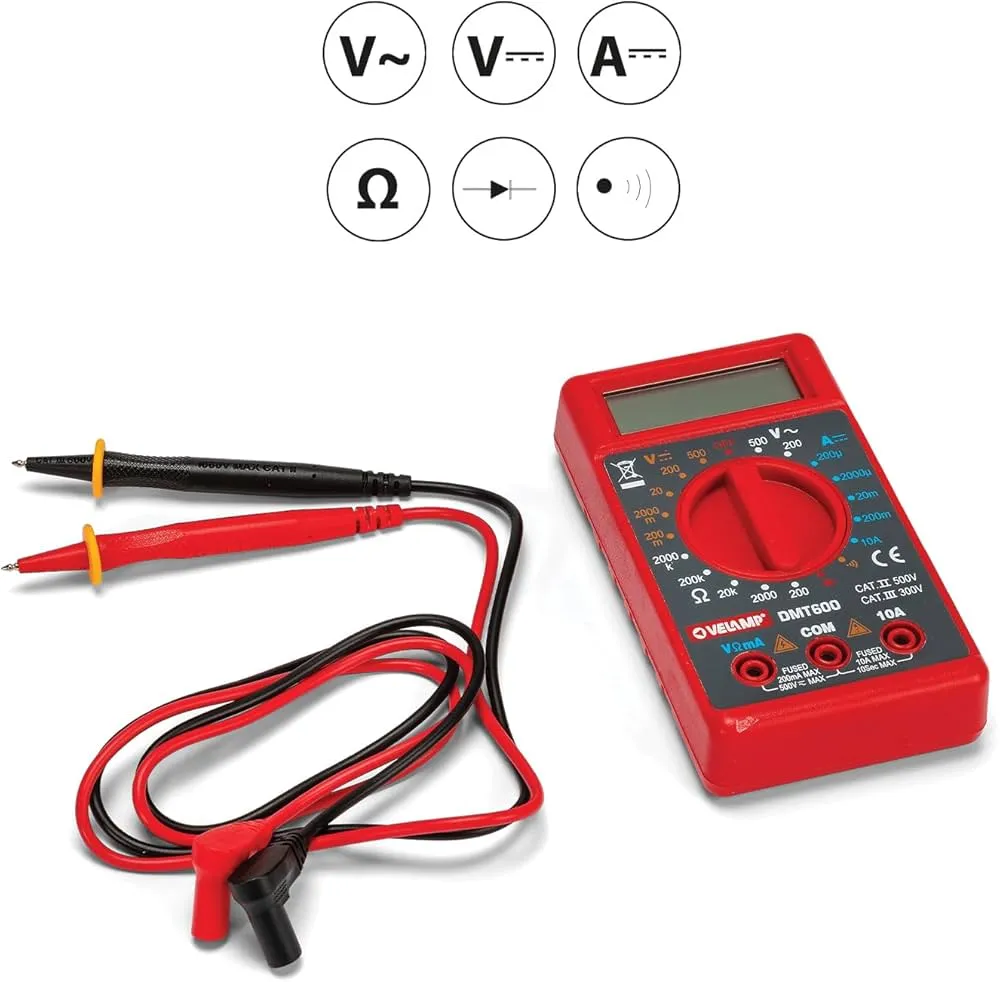

Aby skutecznie sprawdzić bezpiecznik SMD, potrzebujesz odpowiednich narzędzi, a przede wszystkim multimetru. Kluczowe jest, aby sondy pomiarowe były ostre i cienkie. Elementy SMD są małe, a precyzyjny kontakt z ich końcówkami lutowniczymi jest niezbędny do uzyskania wiarygodnego pomiaru. Tępe lub grube sondy mogą utrudniać dotarcie do punktów pomiarowych, zwiększając ryzyko zwarcia sąsiednich ścieżek na płytce.

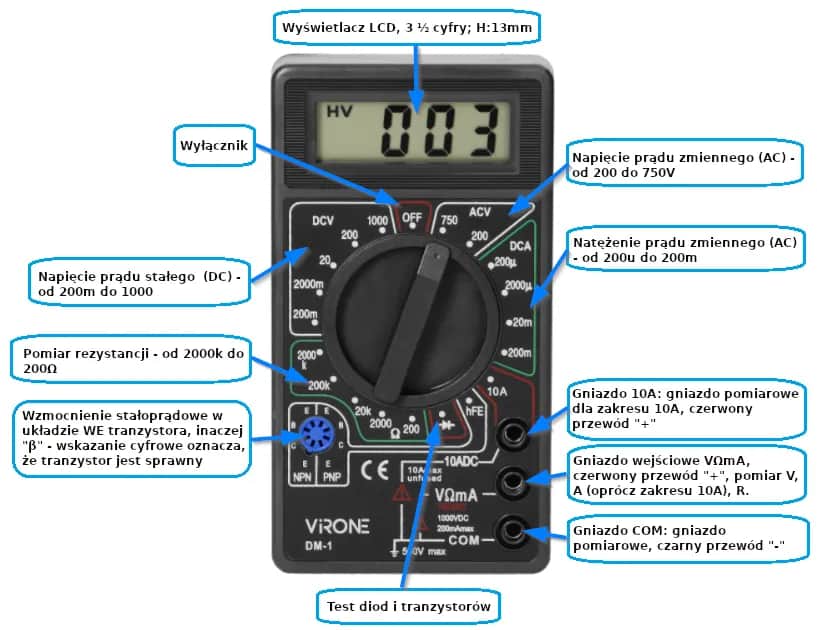

Przechodząc do multimetru, istnieją dwa kluczowe ustawienia, które wykorzystamy do diagnostyki bezpiecznika. Pierwsze to test ciągłości obwodu, często oznaczany symbolem diody lub głośnika. To szybka i wygodna metoda, która sygnalizuje ciągłość obwodu sygnałem dźwiękowym. Drugie ustawienie to pomiar rezystancji, gdzie należy wybrać najniższy zakres Omów, zazwyczaj 200 Ω. Ta metoda jest dokładniejsza i pozwala na precyzyjne określenie wartości rezystancji. Upewnij się, że wiesz, jak przełączyć swój multimetr na te funkcje, ponieważ to podstawa skutecznej pracy.

Zanim przystąpisz do jakichkolwiek pomiarów, pamiętaj o kilku fundamentalnych zasadach bezpieczeństwa i prawidłowego przygotowania:

1. Zawsze upewnij się, że urządzenie, w którym sprawdzasz bezpiecznik, jest całkowicie odłączone od zasilania. To absolutna podstawa, aby uniknąć porażenia prądem, uszkodzenia multimetru lub dalszego uszkodzenia układu.
2. Rozładuj kondensatory w układzie, aby uniknąć błędnych pomiarów lub uszkodzenia sprzętu i multimetru. Duże kondensatory mogą utrzymywać ładunek przez długi czas, stanowiąc zagrożenie.
3. Unikaj dotykania metalowych części sond podczas pomiaru, aby nie wprowadzać rezystancji ciała do obwodu i zapewnić sobie bezpieczeństwo.

Jak sprawdzić bezpiecznik SMD krok po kroku kompletny przewodnik

Przejdźmy teraz do sedna, czyli do praktycznego sprawdzenia bezpiecznika SMD. Pokażę Ci dwie metody, które osobiście stosuję w swojej pracy:

Metoda 1: Test ciągłości obwodu (brzęczyk)

1. Ustaw multimetr na tryb testu ciągłości obwodu (zazwyczaj symbol diody lub głośnika).
2. Przyłóż sondy multimetru do metalowych końcówek bezpiecznika SMD (lub punktów lutowniczych po obu jego stronach, jeśli jest na płytce).
3. Jeśli multimetr wyda sygnał dźwiękowy, oznacza to, że bezpiecznik jest sprawny. Brak sygnału świadczy o przepaleniu.

Metoda 2: Pomiar rezystancji

1. Ustaw multimetr na najniższy zakres pomiaru rezystancji (np. 200 Ω).
2. Przyłóż sondy multimetru do metalowych końcówek bezpiecznika SMD.
3. Sprawny bezpiecznik powinien wykazać bardzo niską rezystancję, bliską 0 Ω (np. 0.1-1.0 Ω).
4. Przepalony bezpiecznik pokaże "OL", "OVER" lub "1" po lewej stronie wyświetlacza, co oznacza przerwę w obwodzie.

Często pojawia się pytanie, czy wylutowywanie bezpiecznika jest konieczne. Zgodnie z moją praktyką i informacjami zawartymi w

, w większości przypadków bezpiecznik SMD można sprawdzić bez wylutowywania go z płytki PCB. Warunkiem jest, aby urządzenie było całkowicie odłączone od zasilania, a kondensatory rozładowane. Jest to możliwe, ponieważ bezpiecznik jest elementem szeregowym w obwodzie, a jego rezystancja jest na tyle niska, że inne elementy rzadko wpływają na pomiar w znaczący sposób. Wylutowanie może być rozważane jedynie w rzadkich przypadkach, gdy masz wątpliwości co do pomiaru na płytce, na przykład gdy podejrzewasz, że równolegle do bezpiecznika jest podłączony inny element o bardzo niskiej rezystancji, który zakłóca odczyt.

Interpretacja wyników pomiaru: co mówi ci twój multimetr

Zrozumienie wskazań multimetru to klucz do prawidłowej diagnozy. Jeśli w trybie pomiaru rezystancji uzyskasz wynik bliski 0 Ω (np. 0.1-1.0 Ω) lub w teście ciągłości usłyszysz sygnał dźwiękowy, możesz być pewien, że bezpiecznik jest sprawny. Oznacza to, że prąd może przez niego swobodnie przepływać, zamykając obwód. To jest idealny scenariusz, wskazujący, że problem leży gdzie indziej.

Zupełnie inaczej wygląda sytuacja, gdy multimetr wyświetla komunikaty takie jak "OL" (Over Load), "OVER" (Over Range) lub po prostu cyfrę "1" po lewej stronie wyświetlacza w trybie rezystancji. W teście ciągłości brak sygnału dźwiękowego również jest jednoznacznym sygnałem. Wszystkie te wskazania oznaczają nieskończoną rezystancję i przerwę w obwodzie, co bezsprzecznie świadczy o przepalonym bezpieczniku. W takim przypadku bezpiecznik spełnił swoją rolę ochronną i wymaga wymiany.

Warto jednak pamiętać o pewnych niuansach. Czasami pomiar bezpiecznika bezpośrednio na płytce może być mylący. Dzieje się tak, gdy bezpiecznik jest połączony równolegle z innym elementem o bardzo niskiej rezystancji, na przykład cewką. W takich rzadkich przypadkach odczyt multimetru może sugerować sprawność, mimo że bezpiecznik jest uszkodzony. Jeśli masz takie podejrzenia lub inne elementy układu zakłócają pomiar, warto rozważyć wylutowanie bezpiecznika dla stuprocentowej pewności. To pozwoli na odizolowanie go od reszty obwodu i uzyskanie niezakłóconego wyniku.

Czy da się sprawdzić bezpiecznik SMD bez multimetru

Wielu początkujących elektroników zastanawia się, czy można sprawdzić bezpiecznik SMD bez multimetru, opierając się na inspekcji wizualnej. Moje doświadczenie uczy, że jest to zazwyczaj nieskuteczne i niewystarczające. W przeciwieństwie do tradycyjnych bezpieczników szklanych, gdzie przepalony drucik jest często widoczny, obudowa ceramiczna lub polimerowa bezpieczników SMD rzadko wykazuje widoczne ślady uszkodzenia. Chyba że doszło do ekstremalnego przeciążenia, które spowodowało fizyczne pęknięcie lub zwęglenie obudowy, co jest rzadkością. Poleganie wyłącznie na wzroku jest niewystarczające i może prowadzić do błędnych wniosków, marnując czas na szukanie usterki gdzie indziej.

Zgodnie z informacjami zawartymi w

, multimetr jest najpewniejszą metodą diagnostyki. Niestety, muszę stwierdzić, że nie ma wiarygodnych i bezpiecznych alternatywnych metod sprawdzenia bezpiecznika SMD bez multimetru dla przeciętnego użytkownika. Próby "sprawdzania na krótko" poprzez podawanie napięcia na element są skrajnie niebezpieczne i mogą doprowadzić do poważniejszych uszkodzeń urządzenia lub nawet zagrozić bezpieczeństwu osoby wykonującej test. Multimetr jest niezbędnym narzędziem do prawidłowej i bezpiecznej diagnostyki.

Bezpiecznik przepalony i co dalej? Krótki poradnik wymiany

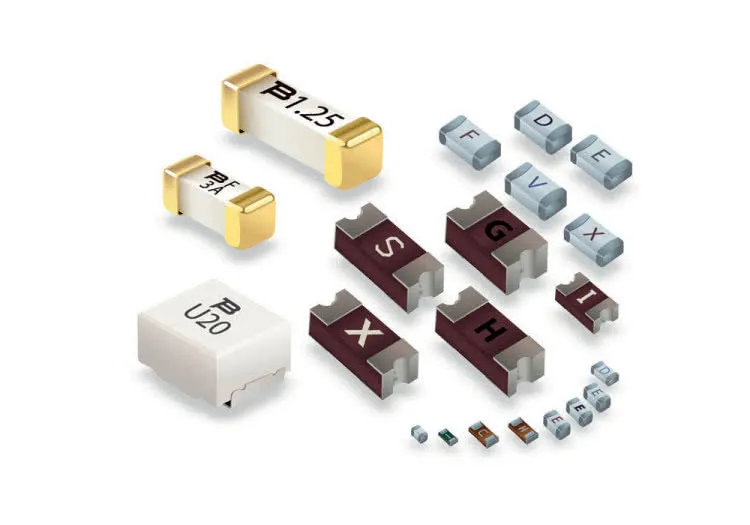

Jeśli zdiagnozowałeś przepalony bezpiecznik, kolejnym krokiem jest jego wymiana. Kluczowe jest, aby dobrać odpowiedni zamiennik. Bezpieczniki SMD posiadają na swojej obudowie kody literowe lub cyfrowe, które określają ich parametry. Przykładowo, litera "F" oznacza bezpiecznik szybki (Fast-acting), a "T" zwłoczny (Time-lag). Kody prądowe również są istotne; na przykład "N" może oznaczać 2A. Ze względu na miniaturowe rozmiary tych elementów, do odczytania oznaczeń często potrzebna jest lupa, a w niektórych przypadkach nawet mikroskop. Zrozumienie tych oznaczeń jest absolutnie kluczowe do dobrania idealnego zamiennika.

Niezwykle ważne jest, aby dobrać bezpiecznik o identycznym prądzie znamionowym (A) oraz charakterystyce czasowej (szybki vs. zwłoczny). Użycie bezpiecznika o zbyt niskim prądzie znamionowym spowoduje jego natychmiastowe przepalenie po włączeniu urządzenia. Z kolei bezpiecznik o zbyt wysokim prądzie znamionowym nie zapewni odpowiedniej ochrony i w przypadku kolejnego zwarcia lub przeciążenia, prąd może uszkodzić chroniony układ elektroniczny, zamiast przepalić bezpiecznik. To może prowadzić do znacznie droższych i trudniejszych do naprawienia awarii, dlatego zawsze stawiaj na precyzję w doborze zamiennika.

Przeczytaj również: Suszarka do ubrań: Ile prądu zużywa i jak obniżyć koszty?

Najczęstsze błędy podczas sprawdzania bezpieczników SMD i jak ich unikać

W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć. Pamiętaj, że precyzja i bezpieczeństwo to podstawa:

Ponownie podkreślam, że pomiar bezpiecznika w układzie pod napięciem jest najgroźniejszym błędem. Ryzyka są ogromne: od porażenia prądem, przez uszkodzenie multimetru, aż po uzyskanie fałszywych wyników pomiaru, które wprowadzą Cię w błąd. Zawsze, bez wyjątku, odłącz zasilanie od urządzenia i upewnij się, że kondensatory są rozładowane, zanim przyłożysz sondy multimetru. Bezpieczeństwo jest najważniejsze!

Kolejnym błędem jest błędne ustawienie zakresu multimetru. Jeśli ustawisz zbyt wysoki zakres rezystancji (np. megaomy zamiast 200 Ω), multimetr może nie zarejestrować bardzo niskiej rezystancji sprawnego bezpiecznika, co doprowadzi do nieprawidłowych odczytów lub braku wskazania. Zawsze upewnij się, że multimetr jest ustawiony na najniższy możliwy zakres Omów dla precyzyjnego pomiaru rezystancji bezpiecznika. To zapewni, że nawet minimalna rezystancja zostanie prawidłowo zmierzona.

Na koniec, zwróć uwagę na problem niewłaściwej interpretacji kodów z obudowy bezpiecznika. Jak już wspomniałem, te małe oznaczenia są kluczowe. Pomyłka w odczytaniu prądu znamionowego lub charakterystyki czasowej (szybki/zwłoczny) może skutkować dobraniem nieodpowiedniego zamiennika. To z kolei prowadzi do ponownych awarii (jeśli bezpiecznik jest za słaby) lub niewystarczającej ochrony obwodu (jeśli jest za mocny), co może uszkodzić inne, cenniejsze komponenty. Zawsze używaj lupy i dokładnie weryfikuj oznaczenia, aby dobrać idealny zamiennik.
