Twój dom bezpieczny? Jak dobrać bezpiecznik krok po kroku

Zły bezpiecznik to prosta droga do katastrofy zrozum jego kluczową rolę

Wiele osób myśli o bezpieczniku jako o prostym "korku", który po prostu "wybija", gdy coś jest nie tak. Nic bardziej mylnego! Bezpiecznik, a precyzyjniej wyłącznik nadprądowy (MCB), to zaawansowane urządzenie ochronne, którego zadaniem jest automatyczne przerwanie obwodu elektrycznego w momencie wykrycia nieprawidłowości. Jego główna rola to ochrona przewodów instalacji elektrycznej przed przegrzaniem i uszkodzeniem, a w konsekwencji zapobieganie pożarom i zagrożeniom dla życia.

W instalacji elektrycznej mogą wystąpić dwa główne rodzaje zagrożeń, przed którymi chroni nas bezpiecznik: przeciążenie i zwarcie. Przeciążenie ma miejsce, gdy do jednego obwodu podłączymy zbyt wiele urządzeń, które łącznie pobierają więcej prądu, niż obwód jest w stanie bezpiecznie dostarczyć. Skutkuje to stopniowym nagrzewaniem się przewodów. Zwarcie natomiast to nagły i gwałtowny wzrost prądu, spowodowany bezpośrednim kontaktem przewodów fazowego i neutralnego (lub uziemienia), co prowadzi do błyskawicznego wzrostu temperatury i może wywołać iskrzenie lub nawet wybuch. W obu przypadkach bezpiecznik musi zadziałać w przypadku przeciążenia z pewnym opóźnieniem, a przy zwarciu niemal natychmiast.

• Uszkodzenie sprzętu: Niewłaściwie dobrany bezpiecznik może nie zadziałać na czas, co doprowadzi do przegrzania i uszkodzenia podłączonych urządzeń, a nawet całej instalacji.
• Ryzyko pożaru: Przegrzewające się przewody to jedna z najczęstszych przyczyn pożarów w domach. Zbyt duży bezpiecznik nie ochroni instalacji przed nadmiernym prądem.
• Zagrożenie dla życia: Pożar to bezpośrednie zagrożenie dla domowników. Ponadto, uszkodzona instalacja może prowadzić do porażenia prądem.
• Brak ochrony: Zbyt mały bezpiecznik będzie "wybijał" bez powodu, co jest irytujące, ale zbyt duży bezpiecznik całkowicie niweczy jego funkcję ochronną.

Jak samodzielnie obliczyć prąd dla Twojego urządzenia fundamenty bezpiecznej instalacji

Aby dobrać odpowiedni bezpiecznik, musimy najpierw wiedzieć, jaki prąd płynie w obwodzie lub jaki prąd będzie pobierać dane urządzenie. W przypadku instalacji jednofazowej, czyli tej najczęściej spotykanej w domach (230V), sprawa jest dość prosta. Używamy podstawowego wzoru na moc: P = U * I, gdzie P to moc w watach (W), U to napięcie w woltach (V), a I to prąd w amperach (A). Przekształcając go, otrzymujemy wzór na prąd:

I [A] = P [W] / 230 [V]

Ten wzór pozwala nam obliczyć prąd znamionowy, czyli ten, który urządzenie pobiera podczas normalnej pracy. Pamiętaj, że zawsze warto sprawdzić moc urządzenia na jego tabliczce znamionowej.

Przyjrzyjmy się kilku praktycznym przykładom, aby zobaczyć, jak to działa:

1. Czajnik elektryczny (moc 2200 W):
   • I = 2200 W / 230 V = 9,57 A
   • Do tego obwodu, po uwzględnieniu współczynnika bezpieczeństwa, bezpiecznik B10 (10A) lub B16 (16A) będzie odpowiedni, w zależności od innych urządzeń w obwodzie.
2. Piekarnik elektryczny (moc 3000 W):
   • I = 3000 W / 230 V = 13,04 A
   • Dla piekarnika, który często pracuje na pełnej mocy, bezpiecznik B16 (16A) lub C16 (16A) na osobnym obwodzie będzie dobrym wyborem.
3. Telewizor LED (moc 100 W):
   • I = 100 W / 230 V = 0,43 A
   • Jak widać, telewizor pobiera bardzo mało prądu. Będzie on podłączony do obwodu gniazdek ogólnego przeznaczenia, zabezpieczonego zazwyczaj bezpiecznikiem B16.

Instalacja trójfazowa, potocznie nazywana "siłą", jest stosowana w domach, gdzie występują urządzenia o bardzo dużej mocy, takie jak płyty indukcyjne, piekarniki o dużej mocy, pompy ciepła, czy niektóre narzędzia warsztatowe. Napięcie międzyfazowe wynosi 400V. Wzór do obliczania prądu dla instalacji trójfazowej jest nieco inny:

I [A] = P [W] / (400 [V] * 1,732)

Gdzie 1,732 to przybliżona wartość pierwiastka kwadratowego z 3 (√3), który jest stałym elementem w obliczeniach dla obwodów trójfazowych. Pamiętaj, że w przypadku urządzeń trójfazowych prąd rozkłada się na trzy fazy.

Kiedy już obliczymy prąd znamionowy, zawsze musimy dodać współczynnik bezpieczeństwa, czyli pewien zapas prądu. Zazwyczaj przyjmuje się, że powinien on wynosić około 20-25% wartości obliczonego prądu. Dlaczego to takie ważne? Urządzenia rzadko pracują dokładnie na swojej mocy znamionowej, mogą występować chwilowe skoki poboru prądu, a także chcemy mieć pewność, że obwód nie będzie przeciążony, jeśli podłączymy do niego inne, mniejsze urządzenia. Ten zapas gwarantuje, że bezpiecznik nie będzie niepotrzebnie "wybijał" przy normalnym użytkowaniu, a jednocześnie zapewni odpowiednią ochronę.

Tajemnicze litery B, C, D jak charakterystyka bezpiecznika decyduje o jego skuteczności

Poza wartością prądu znamionowego (np. 16A), na każdym wyłączniku nadprądowym znajdziesz literę B, C lub D. To tak zwana charakterystyka wyzwalania, która informuje nas o tym, jak szybko bezpiecznik zadziała w przypadku zwarcia. Jest to kluczowy parametr, który decyduje o skuteczności ochrony w zależności od rodzaju podłączonych urządzeń.

(zadziałanie przy 3-5 krotności prądu znamionowego, np. B16 zadziała przy 48-80A) jest najczęściej stosowana w domowych instalacjach. Jest idealna do obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia, gdzie nie spodziewamy się dużych prądów rozruchowych. Oznacza to, że bezpiecznik zadziała szybko, gdy prąd przekroczy wartość znamionową o 3 do 5 razy, co jest typowe dla zwarć w takich obwodach. Zapewnia to dobrą ochronę dla przewodów i urządzeń, które nie generują nagłych, wysokich prądów przy włączaniu.

Charakterystyka C (zadziałanie przy 5-10 krotności prądu znamionowego, np. C16 zadziała przy 80-160A) jest przeznaczona dla obwodów, do których podłączamy urządzenia z silnikami elektrycznymi lub zasilaczami impulsowymi. Pralka, odkurzacz, zmywarka, płyta indukcyjna, czy nawet niektóre narzędzia warsztatowe wszystkie te urządzenia w momencie rozruchu mogą pobierać prąd znacznie wyższy niż ich prąd znamionowy (tzw. prąd rozruchowy). Charakterystyka C pozwala na krótkotrwałe przepuszczenie takiego prądu, zapobiegając niepotrzebnemu "wybijaniu" bezpiecznika, jednocześnie zapewniając ochronę w przypadku rzeczywistego zwarcia.

Charakterystyka D (zadziałanie przy 10-20 krotności prądu znamionowego) jest rzadko spotykana w typowych instalacjach domowych. Jest ona przeznaczona głównie do zastosowań przemysłowych lub specjalistycznych, gdzie występują urządzenia o bardzo wysokich prądach rozruchowych, takie jak duże silniki, transformatory, czy urządzenia spawalnicze. W domu, stosowanie bezpieczników o charakterystyce D byłoby zazwyczaj błędem, ponieważ mogłyby one nie zadziałać wystarczająco szybko w przypadku typowych zwarć, co zwiększałoby ryzyko uszkodzenia instalacji.

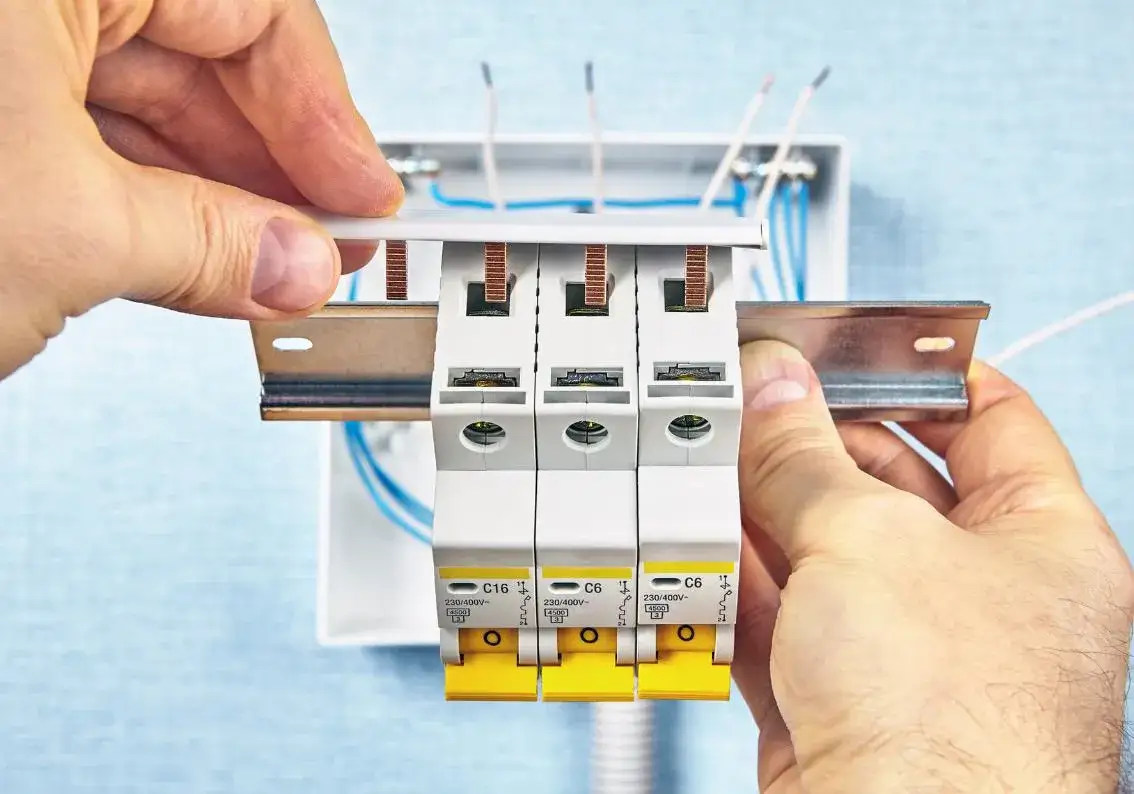

Odczytanie wszystkich kluczowych oznaczeń na wyłączniku nadprądowym jest proste, jeśli wiesz, czego szukać:

• Litera (B, C, D): Charakterystyka wyzwalania, jak opisałem powyżej.
• Liczba (np. 10, 16, 20): Prąd znamionowy w amperach (In), czyli maksymalny prąd, jaki może płynąć przez bezpiecznik w sposób ciągły.
• Prostokąt z liczbą w środku (np. 6000, 10000): Zdolność zwarciowa w amperach (kA), czyli maksymalny prąd zwarciowy, jaki bezpiecznik jest w stanie bezpiecznie przerwać. W domach zazwyczaj wystarcza 6 kA.
• Symbol napięcia (np. 230/400V): Napięcie znamionowe, dla którego bezpiecznik jest przeznaczony.
• Schemat połączeń: Pokazuje, jak podłączyć przewody.

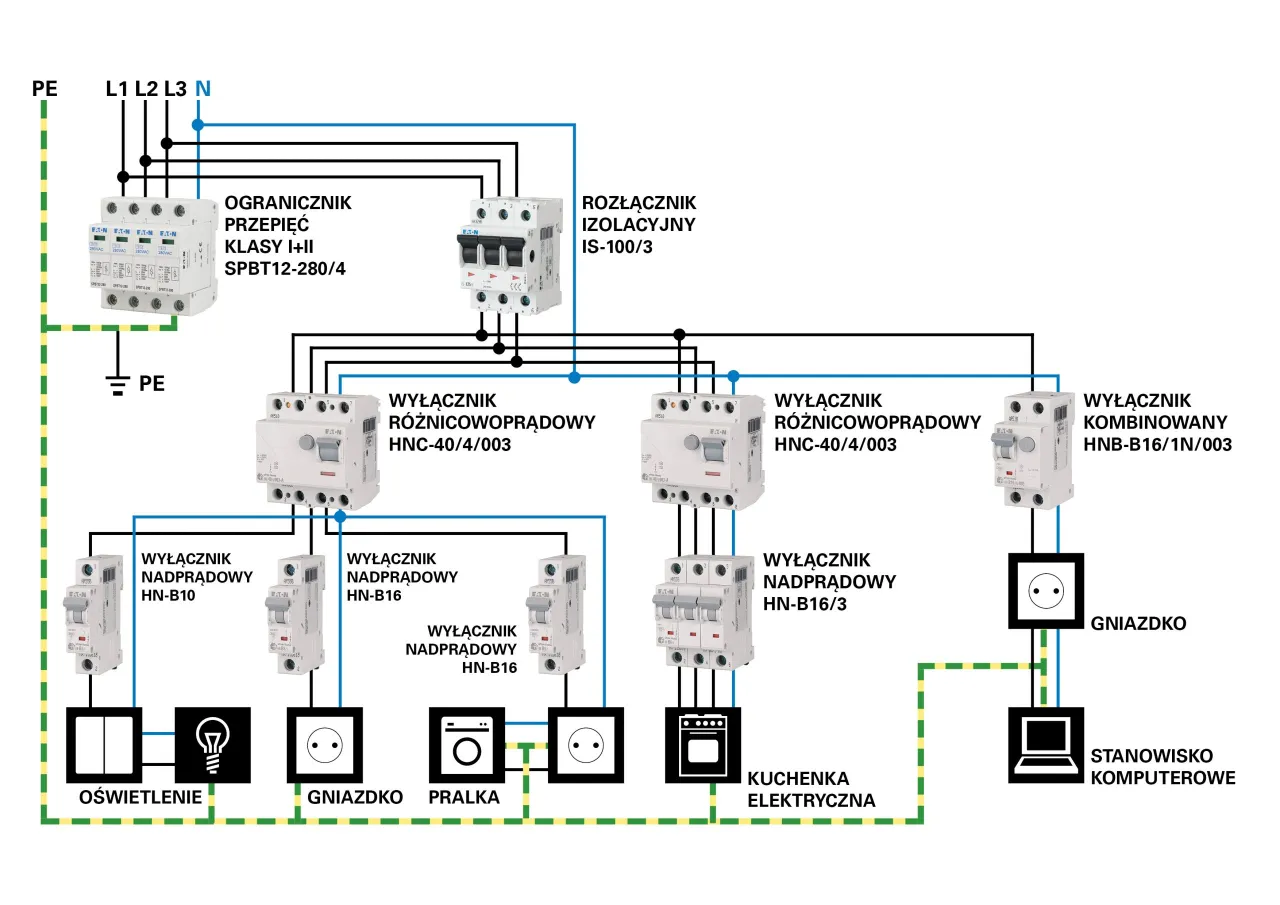

Dobór bezpieczników w praktyce gotowe schematy dla Twojego domu

Teraz, gdy rozumiemy podstawy, możemy przejść do praktycznych zastosowań. W typowej instalacji domowej, gdzie ja również doradzam, możemy wyróżnić kilka standardowych obwodów, dla których dobieramy konkretne bezpieczniki.

Dla obwodów oświetleniowych, które zazwyczaj nie są mocno obciążone, najczęściej stosuje się bezpieczniki o wartości B10 (10A). Oświetlenie LED, a nawet tradycyjne żarówki, pobierają stosunkowo niewielki prąd, a charakterystyka B zapewnia szybkie zadziałanie w przypadku zwarcia, co jest kluczowe dla ochrony delikatnych przewodów i samych opraw.

W przypadku gniazdek ogólnego użytku, do których podłączamy różnorodne urządzenia o średniej mocy (ładowarki, laptopy, małe AGD), standardem jest bezpiecznik B16 (16A). Ta wartość pozwala na bezpieczne podłączenie kilku urządzeń jednocześnie, a charakterystyka B jest odpowiednia, ponieważ większość z nich nie generuje dużych prądów rozruchowych. Pamiętaj jednak, aby nie przeciążać jednego gniazdka listwą zasilającą z wieloma mocnymi odbiornikami.

Obwody o największym obciążeniu, takie jak te w kuchni i łazience, wymagają szczególnej uwagi. Dla płyty indukcyjnej, piekarnika elektrycznego, pralki czy zmywarki zalecam stosowanie osobnych obwodów, zabezpieczonych bezpiecznikami o charakterystyce C16 (16A) lub C20 (20A). Urządzenia te posiadają silniki lub elementy grzejne o dużej mocy, które przy rozruchu mogą pobierać znacznie więcej prądu. Charakterystyka C pozwala na krótkotrwałe przepuszczenie tego prądu, zapobiegając niepotrzebnemu wyłączeniu, jednocześnie chroniąc instalację przed rzeczywistym zwarciem. To bardzo ważna zasada, której przestrzegam w swoich projektach nigdy nie oszczędzaj na osobnych obwodach dla dużych odbiorników.

Warto również pamiętać, że niektóre nowoczesne instalacje, takie jak instalacje fotowoltaiczne, systemy magazynowania energii czy specjalistyczne urządzenia inteligentnego domu, mogą wymagać niestandardowych rozwiązań w zakresie doboru zabezpieczeń. W takich przypadkach konsultacja z ekspertem, który ma doświadczenie w projektowaniu i montażu takich systemów, jest absolutnie niezbędna. Ja zawsze podkreślam, że bezpieczeństwo jest priorytetem, a w złożonych przypadkach wiedza specjalistyczna jest nieoceniona.

To nie to samo! Wyłącznik nadprądowy, różnicowoprądowy i ochronnik przepięć

Wiele osób myli różne typy zabezpieczeń elektrycznych, co może prowadzić do poważnych błędów w instalacji. Jako elektryk, często spotykam się z pytaniem, czy "różnicówka" to to samo co "bezpiecznik". Odpowiedź brzmi: absolutnie nie! Każde z tych urządzeń pełni inną, specyficzną funkcję ochronną.

Wyłącznik nadprądowy (MCB), potocznie nazywany "bezpiecznikiem automatycznym" lub "eską", to podstawowy strażnik Twojej instalacji. Jego głównym zadaniem jest ochrona przed skutkami przeciążeń i zwarć. Działa on na zasadzie bimetalu (dla przeciążeń) i cewki elektromagnetycznej (dla zwarć), automatycznie przerywając obwód, gdy prąd przekroczy bezpieczny poziom. To on chroni przewody przed przegrzaniem i zapobiega pożarom.

Z kolei wyłącznik różnicowoprądowy (RCD), czyli popularna "różnicówka", ma zupełnie inne zadanie chroni życie ludzkie przed porażeniem prądem elektrycznym. Działa on poprzez ciągłe monitorowanie równowagi prądu płynącego do i z obwodu. Jeśli wykryje, że część prądu "ucieka" (np. przez ciało człowieka dotykającego uszkodzonego urządzenia), natychmiast przerywa obwód. Ważne jest, aby zrozumieć, że RCD nie chroni przed przeciążeniem ani zwarciem, dlatego musi zawsze współdziałać z wyłącznikiem nadprądowym. Są to dwa komplementarne elementy systemu bezpieczeństwa.

Trzecim ważnym elementem, który zyskuje na znaczeniu w dobie coraz większej liczby urządzeń elektronicznych w domach, jest ochronnik przepięć (SPD). Jego rola polega na ochronie instalacji i podłączonej do niej elektroniki przed nagłymi, chwilowymi skokami napięcia, takimi jak te spowodowane uderzeniami piorunów (nawet odległymi) lub przełączeniami w sieci energetycznej. SPD odprowadza nadmiar energii do uziemienia, zanim zdąży on uszkodzić wrażliwe urządzenia. To inwestycja, która może uratować Twój sprzęt RTV i AGD przed zniszczeniem.

Najczęstsze błędy, których musisz unikać poradnik bezpiecznej instalacji

W mojej praktyce zawodowej widziałem wiele błędów, które wynikały z niewiedzy lub chęci "zaoszczędzenia" na bezpieczeństwie. Pamiętaj, że elektryka to nie miejsce na kompromisy. Oto najczęstsze błędy, których musisz bezwzględnie unikać:

Pierwszym i najbardziej niebezpiecznym błędem jest "wzmacnianie" bezpiecznika, czyli instalowanie wyłącznika o wyższym amperażu, tylko dlatego, że poprzedni "wybijał". To prosta droga do katastrofy! Bezpiecznik "wybija", ponieważ sygnalizuje problem przeciążenie lub zwarcie. Zwiększając jego wartość, usuwasz zabezpieczenie, pozwalając na przepływ zbyt dużego prądu przez przewody, które nie są do tego przystosowane. Skutkiem jest przegrzewanie się instalacji, topienie izolacji, a w konsekwencji pożar. Nigdy, przenigdy nie rób tego! Jeśli bezpiecznik często "wybija", poszukaj przyczyny problemu, a nie ignoruj sygnału ostrzegawczego.

Kolejnym poważnym błędem jest ignorowanie przekroju przewodów. Bezpiecznik musi być dobrany nie tylko do mocy urządzenia, ale przede wszystkim do wytrzymałości prądowej przewodów w danym obwodzie. Przewody o zbyt małym przekroju, nawet z odpowiednio dobranym bezpiecznikiem, mogą się przegrzewać, jeśli będą długotrwale obciążone prądem bliskim ich maksymalnej dopuszczalnej wartości. Jeśli bezpiecznik jest zbyt duży w stosunku do przekroju przewodów, to przewody ulegną przegrzaniu i uszkodzeniu, zanim bezpiecznik zdąży zadziałać. Zawsze upewnij się, że przekrój przewodów jest adekwatny do planowanego obciążenia i wartości zabezpieczenia.

Zastosowanie złej charakterystyki bezpiecznika to kolejny błąd, który choć mniej dramatyczny niż "wzmacnianie", może być bardzo irytujący i prowadzić do niepotrzebnych problemów. Jeśli do obwodu z pralką (urządzenie z silnikiem) zastosujesz bezpiecznik o charakterystyce B zamiast C, prawdopodobnie będzie on często "wybijał" podczas rozruchu pralki. To nie oznacza awarii pralki, lecz niewłaściwy dobór zabezpieczenia. Konsekwencją jest frustracja i brak pełnej funkcjonalności instalacji, a w skrajnych przypadkach szybsze zużycie wyłącznika nadprądowego.

Przeczytaj również: Ile Amperów ma bezpiecznik B16? Uniknij pożaru w domu!

Dobierz bezpiecznik świadomie i skonsultuj się ze specjalistą

Choć ten poradnik dostarcza solidnych podstaw do samodzielnego doboru bezpieczników w typowych sytuacjach, istnieją momenty, kiedy Twoje obliczenia to za mało. Jako doświadczony elektryk, zawsze podkreślam, że bezpieczeństwo jest najważniejsze, a w niektórych przypadkach wiedza eksperta jest niezbędna. Oto sygnały i sytuacje, w których bezwzględnie powinieneś skonsultować się z wykwalifikowanym elektrykiem:

• Masz starą instalację elektryczną, która nie była modernizowana od wielu lat.
• Planujesz montaż nowych, wysokoenergetycznych urządzeń (np. pompa ciepła, ładowarka do samochodu elektrycznego).
• Zauważasz częste "wybijanie" bezpieczników bez wyraźnej przyczyny.
• Czujesz zapach spalenizny z gniazdek lub skrzynki bezpieczników.
• Planujesz rozbudowę instalacji lub zmianę mocy przyłączeniowej.
• Nie jesteś pewien przekroju przewodów w swojej instalacji.
• Masz jakiekolwiek wątpliwości co do swoich obliczeń lub wyboru bezpiecznika.

Podsumowując, pamiętaj o tych kluczowych wskazówkach, które pomogą Ci w bezpiecznym doborze bezpieczników:

• Obliczaj prąd: Zawsze zaczynaj od obliczenia prądu dla każdego obwodu, uwzględniając moc urządzeń i napięcie.
• Dodawaj zapas: Nie zapomnij o współczynniku bezpieczeństwa (20-25%), aby uniknąć niepotrzebnego "wybijania".
• Dobierz charakterystykę: Wybieraj charakterystykę B dla oświetlenia i gniazdek ogólnych, C dla urządzeń z silnikami.
• Dopasuj do przewodów: Bezpiecznik musi być dobrany do przekroju przewodów to absolutna podstawa bezpieczeństwa.
• Nie "wzmacniaj": Nigdy nie instaluj bezpiecznika o wyższej wartości, niż jest to uzasadnione obliczeniami i przekrojem przewodów.
• Różnicuj zabezpieczenia: Pamiętaj o różnicy między wyłącznikiem nadprądowym, różnicowoprądowym i ochronnikiem przepięć każde ma swoją rolę.
• W razie wątpliwości elektryk: Jeśli masz jakiekolwiek obawy, zawsze skonsultuj się z wykwalifikowanym specjalistą.
