Wielu z nas, majsterkowiczów i profesjonalistów, staje przed dylematem: jaki bezpiecznik do spawarki będzie odpowiedni, aby urządzenie działało sprawnie, a instalacja była bezpieczna? To pytanie, które często pojawia się, gdy standardowe "korki" w domowej instalacji notorycznie "wybijają" przy próbie spawania. W tym artykule, bazując na moim doświadczeniu, wyjaśnię, jak prawidłowo dobrać zabezpieczenie nadprądowe, aby uniknąć frustracji i zapewnić bezpieczeństwo Twojemu warsztatowi.
Wybierz bezpiecznik typu C o odpowiednim amperażu i przekroju przewodów klucz do bezpiecznego spawania
- Standardowe bezpieczniki typu B w instalacjach domowych często "wybijają korki" przy podłączeniu spawarki z powodu wysokiego prądu rozruchowego.
- Do spawarek zaleca się stosowanie bezpieczników o charakterystyce C, które są bardziej odporne na chwilowe przeciążenia.
- Amperaż bezpiecznika (np. C16, C20, C25) należy dobrać do mocy spawarki, kierując się tabliczką znamionową i instrukcją producenta.
- Kluczowe jest dopasowanie amperażu bezpiecznika do przekroju przewodów w instalacji (np. 2,5 mm² dla 16A, 4 mm² dla 20-25A), aby uniknąć ryzyka pożaru.
- Spawanie przy zasilaniu z instalacji fotowoltaicznej jest ryzykowne i może uszkodzić falownik, a taka usterka zazwyczaj nie jest objęta gwarancją.
Spawarka wybija korki? Oto jak temu zaradzić
Zapewne znasz ten scenariusz: podłączasz spawarkę, przygotowujesz się do pracy, dotykasz elektrodą materiału i... ciemność. Bezpiecznik zadziałał, a Ty musisz iść do rozdzielnicy, aby go włączyć. To frustrujące i niestety bardzo powszechne zjawisko, zwłaszcza gdy używamy spawarek w domowych instalacjach, które nie są do tego przystosowane. Problem ten wynika najczęściej z niedopasowania zabezpieczenia do specyfiki pracy spawarki, a jego rozwiązanie jest prostsze, niż mogłoby się wydawać.
Prąd rozruchowy: cichy winowajca większości problemów
Kluczem do zrozumienia, dlaczego spawarka "wybija korki", jest pojęcie prądu rozruchowego. W momencie zajarzenia łuku elektrycznego, a także przy starcie niektórych typów spawarek (szczególnie transformatorowych), urządzenie na bardzo krótki czas pobiera znacznie wyższy prąd niż ten, który jest potrzebny do stabilnej pracy. Ten chwilowy pik prądu może być wielokrotnie większy niż prąd roboczy spawarki. Standardowe bezpieczniki, zaprojektowane do ochrony obwodów oświetleniowych czy gniazd ogólnego przeznaczenia, są bardzo wrażliwe na takie nagłe skoki i natychmiastowo reagują, odcinając zasilanie.
Bezpieczeństwo przede wszystkim: dlaczego dobór bezpiecznika to nie loteria
Prawidłowy dobór bezpiecznika to nie tylko kwestia komfortu i uniknięcia irytujących przerw w pracy. To przede wszystkim fundamentalny element bezpieczeństwa. Bezpiecznik ma za zadanie chronić instalację elektryczną a co za tym idzie, Twój dom i Ciebie przed skutkami przeciążeń i zwarć. Zastosowanie zbyt słabego bezpiecznika będzie skutkować ciągłym "wybijaniem", ale użycie zbyt mocnego, niedopasowanego do przekroju przewodów, może doprowadzić do ich przegrzania, uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru. Nie lekceważmy więc tego aspektu.
Zrozum oznaczenia na bezpieczniku: co mówią tajemnicze litery i cyfry?

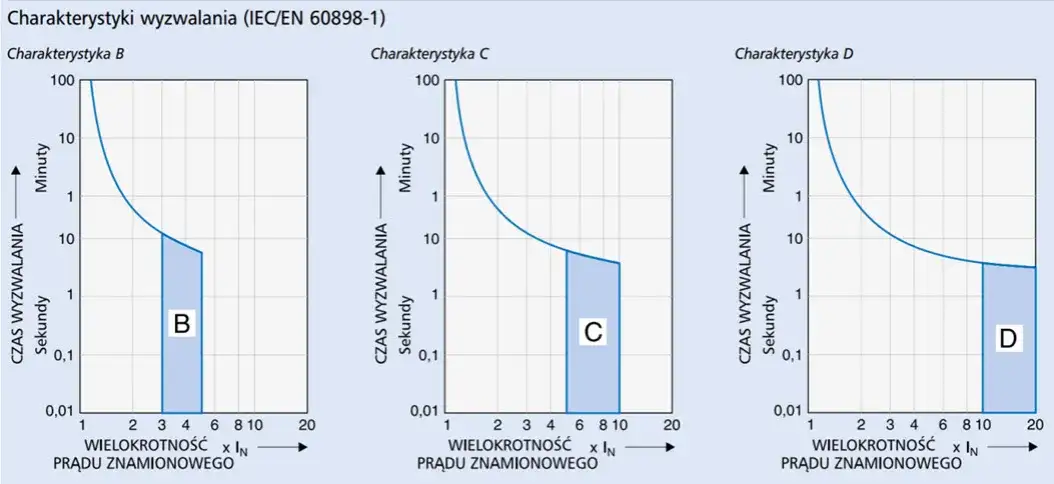

Litera, która robi różnicę: charakterystyka B, C czy D?
Patrząc na bezpiecznik automatyczny, zauważysz na nim literę (B, C lub D) oraz liczbę (np. 16, 20, 25). Litera ta określa tak zwaną charakterystykę wyzwalania, czyli to, jak szybko i przy jakim poziomie prądu bezpiecznik zareaguje na przeciążenie lub zwarcie. To kluczowa informacja, która decyduje o tym, czy dany bezpiecznik nadaje się do zasilania spawarki.
Typ B: Standard domowy, który przy spawarce najczęściej zawodzi
Bezpieczniki o charakterystyce B są najczęściej spotykane w domowych instalacjach. Są one przeznaczone do ochrony obwodów, w których nie występują duże prądy rozruchowe, takich jak oświetlenie czy gniazda ogólnego przeznaczenia. Bezpiecznik typu B zadziała, gdy prąd przekroczy 3-5 krotność jego prądu znamionowego. Niestety, prąd rozruchowy spawarki często znacznie przekracza tę wartość, co sprawia, że bezpiecznik B16 (najpopularniejszy w domach) natychmiast "wybija", uniemożliwiając pracę.
Typ C: Najlepszy wybór dla Twojego warsztatu dlaczego jest bardziej "cierpliwy"?
Dla urządzeń z wyższym prądem rozruchowym, takich jak spawarki, silniki elektryczne czy niektóre narzędzia warsztatowe, bezpiecznik o charakterystyce C jest zazwyczaj optymalnym wyborem. Jest on bardziej "cierpliwy" i pozwala na chwilowe, większe przeciążenia. Bezpiecznik typu C zadziała dopiero, gdy prąd przekroczy 5-10 krotność jego prądu znamionowego. Ta "zwłoczność" w reakcji na krótkotrwałe piki prądu rozruchowego pozwala spawarce na bezproblemowy start, jednocześnie wciąż skutecznie chroniąc instalację przed długotrwałym przeciążeniem czy zwarciem. To właśnie C16, C20 lub C25 będzie najczęściej tym, czego szukasz.
Typ D: Kiedy potrzebujesz zabezpieczenia do zadań specjalnych?
Bezpieczniki o charakterystyce D są przeznaczone do ochrony obwodów z urządzeniami o ekstremalnie wysokim prądzie rozruchowym, takimi jak transformatory spawalnicze o dużej mocy czy bardzo duże silniki. Reagują one na prąd przekraczający 10-20 krotność prądu znamionowego. W domowych warsztatach rzadko kiedy są potrzebne.
Ampery (A): Jak odczytać wartość prądu znamionowego?
Liczba obok litery (np. C16, C20, C25) to wartość prądu znamionowego w amperach (A). Oznacza ona maksymalny prąd, jaki bezpiecznik może przepuszczać w sposób ciągły, zanim zadziała w przypadku długotrwałego przeciążenia. Dobór odpowiedniego amperażu jest równie ważny jak wybór charakterystyki, ponieważ musi on być dopasowany zarówno do zapotrzebowania spawarki, jak i do możliwości Twojej instalacji elektrycznej, a przede wszystkim do przekroju przewodów.
Sprawdź swoją instalację: od tego zależy bezpieczeństwo

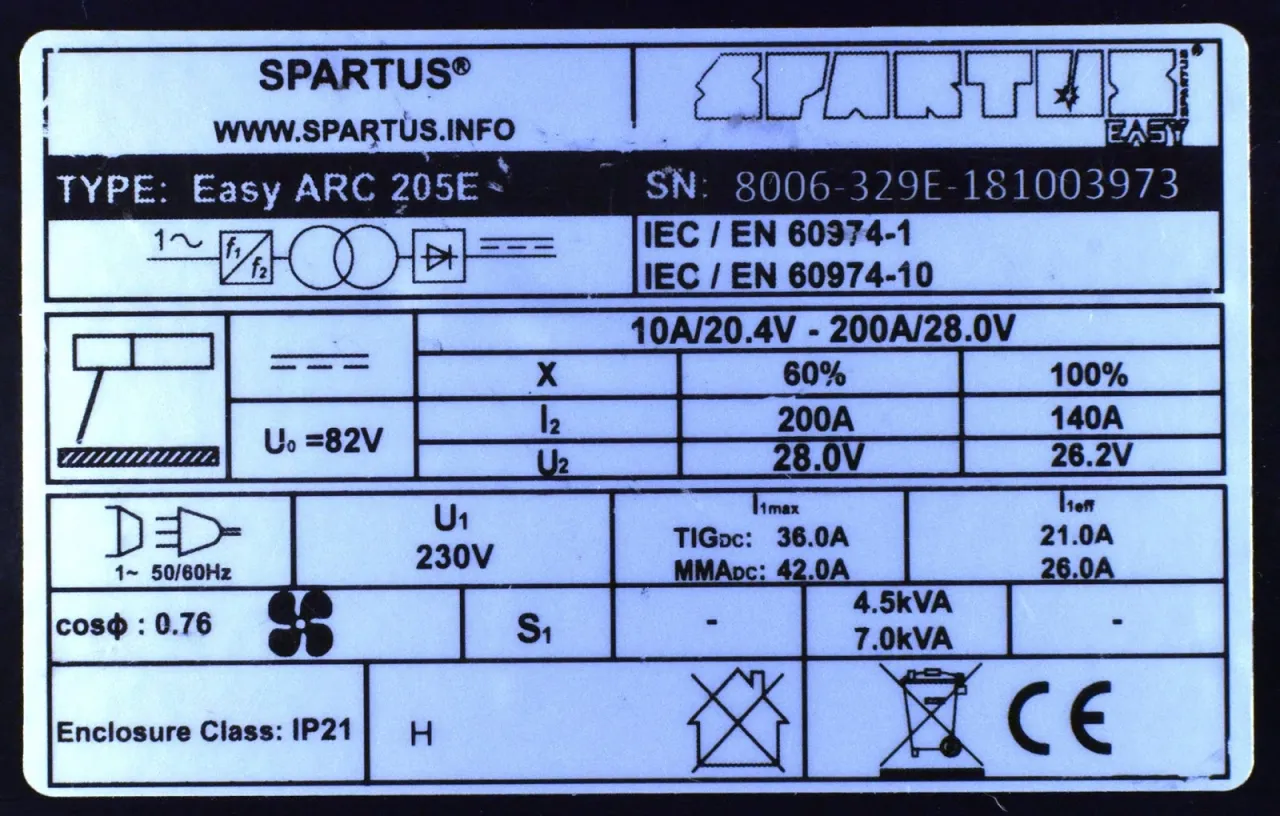

Tabliczka znamionowa spawarki: Twoja najważniejsza ściągawka
Zanim podejmiesz decyzję o zakupie bezpiecznika, zawsze sprawdź tabliczkę znamionową swojej spawarki oraz instrukcję obsługi. Producenci często podają tam zalecane wartości zabezpieczeń, a także maksymalny pobór prądu. To podstawowe źródło informacji, które pomoże Ci w podjęciu właściwej decyzji.
Przekrój przewodów: Dlaczego bezpiecznik 25A na cienkich kablach to prosta droga do pożaru?
To absolutnie kluczowa kwestia, którą wielu użytkowników pomija. Bezpiecznik ma za zadanie chronić przede wszystkim przewody w Twojej instalacji przed przegrzaniem. Jeśli zastosujesz zbyt mocny bezpiecznik (np. C25) na przewodach o zbyt małym przekroju (np. 1,5 mm² lub 2,5 mm²), to w sytuacji długotrwałego przeciążenia przewody mogą się przegrzać i zapalić, zanim bezpiecznik zadziała. To scenariusz, którego musisz unikać za wszelką cenę. Zawsze upewnij się, że przekrój przewodów w obwodzie, do którego podłączasz spawarkę, jest odpowiedni do amperażu bezpiecznika.
Jak sprawdzić, czy przekrój przewodu jest wystarczający dla Twojego bezpiecznika?
- Dla bezpiecznika 16A (np. C16) wymagany jest miedziany przewód o przekroju minimum 2,5 mm².
- Dla bezpiecznika 20A lub 25A (np. C20, C25) konieczny jest przewód o przekroju co najmniej 4 mm².
Pamiętaj, że te wartości są minimalne i dotyczą typowych warunków instalacji. W przypadku długich odcinków przewodów lub specyficznych warunków (np. przewody w izolacji termicznej), wymagany przekrój może być większy.
Instalacja jednofazowa (230V) a trójfazowa (400V) kluczowe różnice w zabezpieczeniach
Większość domowych spawarek inwertorowych zasilana jest z instalacji jednofazowej 230V. W takim przypadku potrzebujesz jednofazowego wyłącznika nadprądowego (np. C16). Jeśli jednak posiadasz spawarkę trójfazową (tzw. "na siłę" 400V), musisz zastosować dedykowane, trójfazowe zabezpieczenie nadprądowe, również o charakterystyce C. Jego amperaż musi być dobrany zgodnie z mocą urządzenia podaną w dokumentacji, ale zasady dotyczące przekroju przewodów pozostają takie same dla każdej fazy.
Konkretne zalecenia: jaki bezpiecznik do jakiej spawarki?
Popularne spawarki inwertorowe MMA i TIG (230V): Czy C16 zawsze wystarczy?
Dla większości popularnych, domowych spawarek inwertorowych MMA (elektrodowych) i TIG zasilanych z gniazdka 230V, bezpiecznik C16 (16A) jest zazwyczaj wystarczający. Moje doświadczenie pokazuje, że w wielu przypadkach taki bezpiecznik radzi sobie z prądem rozruchowym tych urządzeń, zapewniając stabilną pracę. Zawsze jednak zalecam weryfikację z instrukcją obsługi spawarki, aby upewnić się, że producent nie rekomenduje innej wartości.
Półautomaty spawalnicze MIG/MAG (230V): Dlaczego często wymagają bezpiecznika C20 lub C25?
Mocniejsze półautomaty spawalnicze MIG/MAG, również zasilane z 230V, często mają większe zapotrzebowanie na moc, co przekłada się na wyższy prąd rozruchowy i roboczy. W ich przypadku, bezpieczniki C20 (20A) lub nawet C25 (25A) mogą okazać się niezbędne. Pamiętaj jednak, że zastosowanie tak mocnego zabezpieczenia bez odpowiednio grubych przewodów (min. 4 mm²) jest bardzo ryzykowne.
Stare spawarki transformatorowe: Prawdziwe wyzwanie dla domowej instalacji
Stare, ciężkie spawarki transformatorowe to prawdziwe wyzwanie dla domowej instalacji. Generują one szczególnie wysoki prąd rozruchowy, który potrafi "wybić" nawet bezpiecznik C25, jeśli instalacja nie jest w idealnym stanie. W przypadku takich urządzeń, oprócz mocnego bezpiecznika o charakterystyce C, kluczowe jest posiadanie bardzo solidnej instalacji z odpowiednio grubymi przewodami. Czasami, nawet z optymalnym zabezpieczeniem, ich praca może być problematyczna w starszych budynkach.
Spawarki trójfazowe ("na siłę"): Jak dobrać zabezpieczenie do instalacji 400V?
Jeśli posiadasz spawarkę trójfazową, musisz zastosować dedykowane, trójfazowe zabezpieczenie nadprądowe. Podobnie jak w przypadku urządzeń jednofazowych, najczęściej będzie to bezpiecznik o charakterystyce C. Jego amperaż (np. C16, C20, C25 na każdą fazę) musi być dobrany zgodnie z mocą spawarki podaną w dokumentacji technicznej. Pamiętaj, że instalacja trójfazowa również wymaga odpowiednich przekrojów przewodów dla każdej z faz.
Spawarka a instalacja fotowoltaiczna: co musisz wiedzieć?
Czy można bezpiecznie spawać, korzystając z prądu od prosumenta?
To pytanie, które coraz częściej słyszę. Niestety, używanie spawarki zasilanej z falownika fotowoltaicznego (inwertera) jest problematyczne i generalnie odradzane. Spawarki generują duże, impulsowe obciążenia oraz zakłócenia harmoniczne, które nie są dobrze tolerowane przez elektronikę falownika. Chociaż wydaje się, że masz "darmowy" prąd, ryzyko uszkodzenia drogiego sprzętu jest wysokie.
Falownik fotowoltaiczny kontra prąd rozruchowy: nierówna walka
Falowniki fotowoltaiczne są projektowane do ciągłej pracy z określonymi parametrami i nie są przystosowane do radzenia sobie z nagłymi, wysokimi szczytami mocy, jakie generuje spawarka (często 7-10 kW w momencie zajarzenia łuku). Taki gwałtowny wzrost obciążenia może przeciążyć falownik, doprowadzając do jego awarii. To nierówna walka, w której falownik jest na straconej pozycji.
Przeczytaj również: Podłączanie rozdzielnicy: Bezpieczny poradnik krok po kroku (SEP, PV)
Ryzyko uszkodzenia inwertera: Czego nie obejmuje gwarancja?
Warto wiedzieć, że większość producentów falowników fotowoltaicznych nie obejmuje gwarancją uszkodzeń spowodowanych przez spawarki. Jest to traktowane jako niewłaściwe użytkowanie urządzenia. Zatem, jeśli zdecydujesz się na spawanie zasilane z instalacji PV i falownik ulegnie awarii, prawdopodobnie będziesz musiał pokryć koszty naprawy lub wymiany z własnej kieszeni. Moja rada jest prosta: jeśli masz taką możliwość, unikaj zasilania spawarki bezpośrednio z instalacji fotowoltaicznej.
Najczęstsze błędy, których musisz unikać jak ognia
- Stosowanie bezpiecznika typu B zamiast C: To najczęstsza przyczyna "wybijania korków". Bezpiecznik B jest zbyt wrażliwy na prąd rozruchowy spawarki.
- Zwiększanie amperażu bezpiecznika bez sprawdzenia przekroju przewodów: To skrajnie niebezpieczne. Mocniejszy bezpiecznik na zbyt cienkich przewodach nie chroni ich przed przegrzaniem, co może prowadzić do pożaru.
- Ignorowanie zaleceń producenta spawarki: Tabliczka znamionowa i instrukcja obsługi to Twoje podstawowe źródło informacji o wymaganym zabezpieczeniu.
- Zasilanie spawarki z falownika fotowoltaicznego: Ryzykujesz uszkodzenie drogiego inwertera, którego naprawa prawdopodobnie nie będzie objęta gwarancją.
Podsumowanie: Twoja checklista doboru idealnego bezpiecznika
- Sprawdź tabliczkę znamionową spawarki: Poszukaj informacji o mocy, prądzie znamionowym i zalecanym zabezpieczeniu.
- Wybierz charakterystykę C: To zazwyczaj najlepszy wybór dla spawarek, zapewniający odporność na prądy rozruchowe.
-
Dobierz amperaż (A) do mocy spawarki:
- Dla większości inwertorów 230V: C16.
- Dla mocniejszych MIG/MAG 230V: C20 lub C25.
- Dla spawarek trójfazowych 400V: Trójfazowy C, zgodny z mocą urządzenia.
-
Zweryfikuj przekrój przewodów w instalacji:
- Dla 16A: minimum 2,5 mm² miedzi.
- Dla 20-25A: minimum 4 mm² miedzi.
- Unikaj spawania z instalacji fotowoltaicznej: Chronisz w ten sposób swój falownik przed uszkodzeniem.
