Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces samodzielnego podłączania domowej rozdzielnicy elektrycznej. Dowiedz się, jak bezpiecznie i zgodnie z normami zaplanować, zamontować i sprawdzić instalację, a także jakie są wymogi prawne i specyfika dla instalacji fotowoltaicznych.
Samodzielne podłączenie rozdzielnicy elektrycznej kluczowe zasady bezpieczeństwa i wymogi prawne
- Do podłączenia i odbioru rozdzielnicy w Polsce wymagane są uprawnienia SEP G1 (E) i (D).
- Instalacja musi być zgodna z normą PN-HD 60364, z naciskiem na ochronę przeciwporażeniową i przepięciową.
- Obowiązkowe elementy to wyłącznik główny, ochronnik przepięć (SPD Typ 1+2), wyłączniki różnicowoprądowe (RCD 30mA) oraz wyłączniki nadprądowe (MCB).
- Dla fotowoltaiki niezbędne są dodatkowe zabezpieczenia AC w osobnej rozdzielnicy lub wydzielonej sekcji.
- Pamiętaj o prawidłowej kolorystyce przewodów: L (brązowy, czarny, szary), N (niebieski), PE (żółto-zielony).
- Unikaj najczęstszych błędów: słabych styków, pomyłek N/PE oraz braku kluczowych zabezpieczeń.
Bezpieczeństwo instalacji dlaczego poprawne podłączenie rozdzielnicy jest kluczowe?
Prawidłowe podłączenie rozdzielnicy elektrycznej to absolutny fundament bezpieczeństwa w każdym domu. To właśnie ona, niczym mózg całej instalacji, odpowiada za dystrybucję energii, ale przede wszystkim za ochronę przed szeregiem zagrożeń. Odpowiednio skonfigurowana i podłączona rozdzielnica chroni nas przed porażeniem prądem, zabezpiecza urządzenia przed uszkodzeniami spowodowanymi przepięciami czy zwarciami, a także minimalizuje ryzyko pożaru. Jako ekspert w tej dziedzinie, zawsze podkreślam, że ignorowanie zasad bezpieczeństwa na tym etapie to proszenie się o kłopoty. Każdy błąd w podłączeniu może mieć fatalne konsekwencje, dlatego tak ważne jest, aby podejść do tego zadania z najwyższą starannością i świadomością odpowiedzialności.
Kto zgodnie z prawem może podłączyć rozdzielnicę? Wyjaśniamy kwestię uprawnień SEP
Zgodnie z polskim prawem, wszelkie prace związane z podłączaniem, modyfikacją czy odbiorem instalacji elektrycznych, w tym rozdzielnic, wymagają posiadania odpowiednich kwalifikacji. Mówimy tu o uprawnieniach SEP G1 (Eksploatacja) na stanowisku dozoru (D) do wykonania niezbędnych pomiarów oraz uprawnień eksploatacji (E) do samego montażu. Bez tych kwalifikacji samodzielne wykonywanie takich prac jest nie tylko nielegalne, ale i niezwykle ryzykowne. W razie jakiejkolwiek awarii, pożaru czy porażenia prądem, brak protokołu z pomiarów wykonanych przez uprawnionego elektryka może skutkować utratą gwarancji na urządzenia, a co gorsza, odrzuceniem roszczeń ubezpieczeniowych. Z mojego doświadczenia wiem, że pozorna oszczędność na profesjonalnym wykonawstwie często kończy się znacznie większymi kosztami i problemami.
Zgodnie z polskim prawem, do podłączenia i odbioru skrzynki z bezpiecznikami wymagane są uprawnienia SEP G1 (Eksploatacja) na stanowisku dozoru (D) do wykonania pomiarów oraz eksploatacji (E) do samego montażu. Samodzielne wykonanie tych prac bez odpowiednich kwalifikacji jest nielegalne i niesie za sobą poważne konsekwencje.
Skutki błędów montażowych: od awarii sprzętu po ryzyko pożaru i porażenia
Błędy popełnione podczas montażu rozdzielnicy mogą mieć katastrofalne skutki. Oto najpoważniejsze z nich:
- Awarie i uszkodzenia sprzętu: Niewłaściwy dobór zabezpieczeń lub ich brak może prowadzić do uszkodzenia drogich urządzeń elektronicznych w domu, zwłaszcza podczas przepięć.
- Ryzyko pożaru: Słabo dokręcone styki, niewłaściwe przekroje przewodów czy przeciążone obwody to prosta droga do przegrzewania się instalacji, iskrzenia, a w konsekwencji do pożaru. To jeden z najczęstszych i najgroźniejszych błędów.
- Zagrożenie porażeniem prądem: Pomyłki w podłączeniu przewodów neutralnego (N) i ochronnego (PE) lub brak wyłączników różnicowoprądowych (RCD) sprawiają, że metalowe obudowy urządzeń mogą znaleźć się pod napięciem, stwarzając śmiertelne zagrożenie.
- Brak ochrony przeciwprzepięciowej: Brak ochronników przepięć (SPD) naraża całą instalację na zniszczenie w wyniku uderzeń pioruna lub przepięć łączeniowych w sieci energetycznej.
- Brak odbioru instalacji: Instalacja wykonana niezgodnie z normami i bez wymaganych pomiarów nie zostanie odebrana przez uprawnionego elektryka, co może uniemożliwić jej legalne użytkowanie lub sprzedaż nieruchomości.

Planowanie i dobór komponentów serce Twojej instalacji
Zanim w ogóle pomyślimy o fizycznym montażu, musimy poświęcić odpowiednio dużo czasu na planowanie i dobór komponentów. To etap, w którym decydujemy o funkcjonalności, bezpieczeństwie i przyszłej rozbudowie naszej instalacji. Dobrze przemyślany projekt to gwarancja, że rozdzielnica będzie służyć nam przez lata bezproblemowo i zgodnie z obowiązującymi normami.

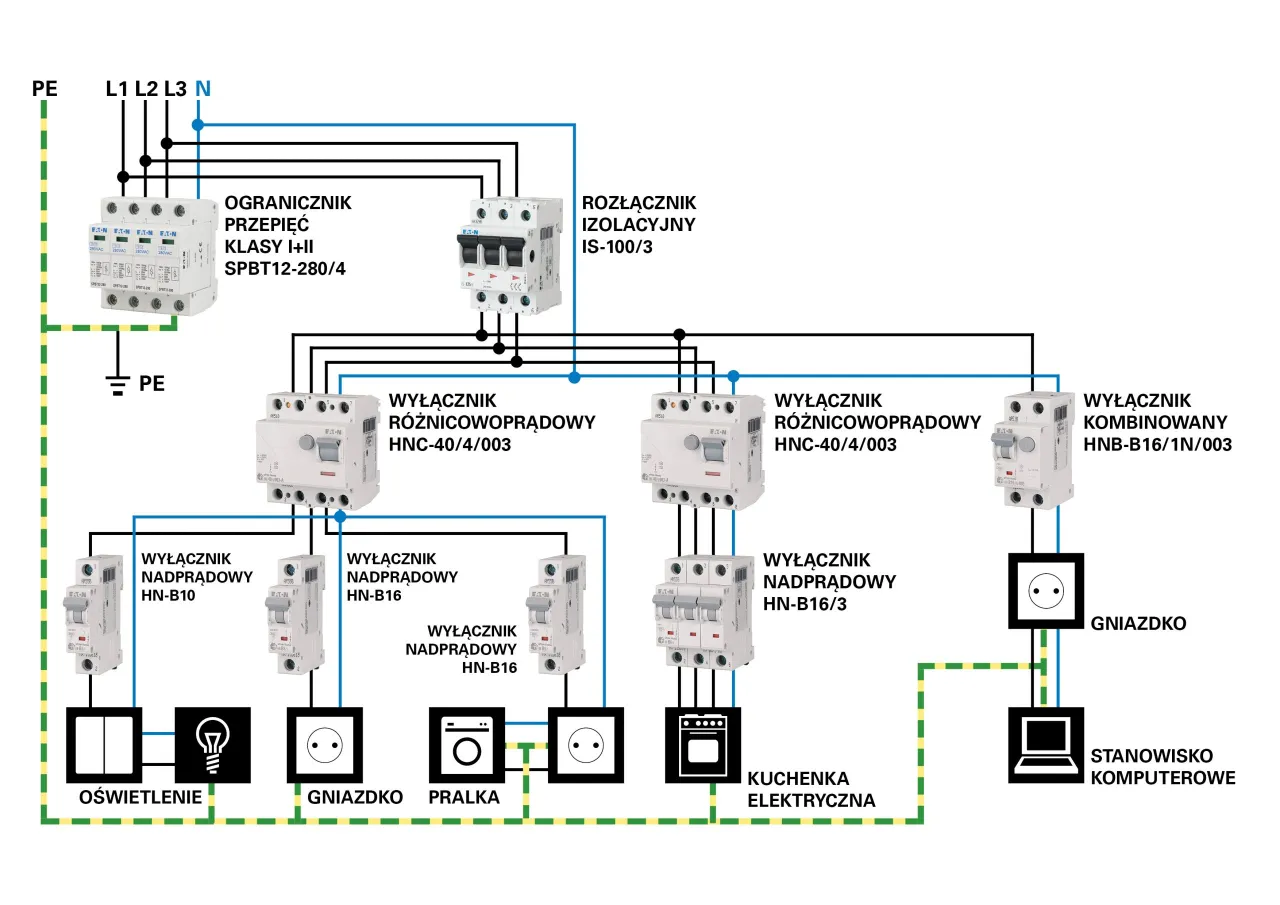

Jak czytać schemat elektryczny i dlaczego jest on niezbędny?
Schemat elektryczny to absolutna podstawa przed przystąpieniem do jakichkolwiek prac montażowych w rozdzielnicy. To nie tylko "mapa" naszej instalacji, ale przede wszystkim dokumentacja techniczna, która określa rozmieszczenie obwodów, typy zastosowanych zabezpieczeń, przekroje przewodów, a także sposób połączeń. Dobry schemat powinien być czytelny, zgodny z normami i zawierać wszystkie niezbędne informacje. Dla mnie jako elektryka, schemat to alfabet, bez którego nie da się poprawnie i bezpiecznie wykonać instalacji. Pomaga on uniknąć błędów, ułatwia diagnostykę w przyszłości i jest kluczowy podczas odbioru instalacji. Nigdy nie zaczynaj pracy bez aktualnego i zrozumiałego schematu!
Niezbędne elementy nowoczesnej rozdzielnicy domowej
W nowoczesnej rozdzielnicy domowej, zgodnie z obowiązującymi normami, musi znaleźć się szereg kluczowych elementów. Ich dobór i prawidłowe podłączenie to podstawa bezpieczeństwa i niezawodności. Przyjrzyjmy się im bliżej.
Wyłącznik główny Twoja pierwsza linia obrony
Wyłącznik główny, często nazywany rozłącznikiem izolacyjnym, to pierwszy i najważniejszy element w rozdzielnicy. Jego rola jest prosta, ale kluczowa: umożliwia całkowite odłączenie zasilania w całym obiekcie. To nasza pierwsza linia obrony w przypadku awarii, prac konserwacyjnych czy zagrożenia. Zawsze powinien być łatwo dostępny i wyraźnie oznaczony. Pamiętaj, że jego obecność jest obowiązkowa w każdej rozdzielnicy.
Ochronnik przepięć (SPD) czy naprawdę go potrzebujesz i jaki typ wybrać?
Ochronnik przepięć (SPD Surge Protective Device) to element, którego rola staje się coraz bardziej doceniana, a w wielu przypadkach jest już obowiązkowa. Chroni on instalację i podłączone do niej urządzenia przed skutkami przepięć, które mogą być spowodowane uderzeniami pioruna (nawet odległymi) lub procesami łączeniowymi w sieci energetycznej. W nowoczesnych instalacjach najczęściej stosuje się ochronniki typu 1+2 (dawniej B+C), które zapewniają kompleksową ochronę zarówno przed przepięciami o dużej energii, jak i tymi o mniejszej, ale wciąż szkodliwej intensywności. Moim zdaniem, to inwestycja, która zawsze się opłaca, chroniąc drogi sprzęt elektroniczny.
Wyłącznik różnicowoprądowy (RCD) strażnik Twojego życia
Wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką", to bez wątpienia strażnik Twojego życia. Jego obowiązkowy charakter dla obwodów gniazdkowych (do 32A) i oświetleniowych wynika z jego kluczowej roli w ochronie przed porażeniem prądem. RCD działa na zasadzie monitorowania równowagi prądów płynących w przewodach fazowym i neutralnym. Jeśli wykryje nawet niewielką różnicę (tzw. prąd upływu), co świadczy o tym, że prąd "ucieka" poza obwód (np. przez ciało człowieka), natychmiast odłącza zasilanie. Standardowo stosujemy RCD o prądzie znamionowym 30 mA, co jest wartością bezpieczną dla człowieka.
Wyłączniki nadprądowe (MCB) jak dobrać "eski" do konkretnych obwodów?
Wyłączniki nadprądowe (MCB), powszechnie znane jako "eski", to zabezpieczenia chroniące poszczególne obwody przed skutkami zwarć i przeciążeń. Ich zadaniem jest odłączenie zasilania w danym obwodzie, zanim dojdzie do uszkodzenia przewodów lub podłączonych urządzeń. Dobór MCB jest kluczowy i musi być zgodny z przekrojem przewodów oraz mocą odbiorników w danym obwodzie. Przykładowo, dla obwodów oświetleniowych często stosuje się wyłączniki B10, natomiast dla obwodów gniazdkowych, gdzie podłączamy urządzenia o większej mocy, zazwyczaj wybieramy B16. Zawsze kieruj się projektem instalacji i zaleceniami producenta przewodów.
Rozdzielnica dla fotowoltaiki: Jakie dodatkowe zabezpieczenia AC są wymagane?
Instalacje fotowoltaiczne wprowadzają specyficzne wymagania dotyczące rozdzielnicy, zwłaszcza po stronie AC (prądu przemiennego). Z uwagi na to, że falownik PV jest źródłem energii, musimy zapewnić odpowiednią ochronę zarówno dla niego, jak i dla sieci domowej. W praktyce oznacza to konieczność zastosowania dodatkowych zabezpieczeń AC. Najczęściej spotykamy się z dedykowaną rozdzielnicą AC dla fotowoltaiki lub wydzieloną sekcją w głównej rozdzielnicy. Taka sekcja lub skrzynka powinna zawierać: dedykowany ochronnik przepięć (SPD), który chroni falownik przed przepięciami z sieci energetycznej, wyłącznik nadprądowy, zabezpieczający obwód AC falownika przed przeciążeniem i zwarciem, oraz często osobny wyłącznik różnicowoprądowy, jeśli jest to wymagane przez producenta falownika lub lokalne przepisy. Te elementy są kluczowe dla bezpiecznej i niezawodnej pracy całej instalacji PV.
Przygotowanie do pracy narzędzia i bezpieczne miejsce montażu
Odpowiednie przygotowanie to połowa sukcesu, zwłaszcza w elektryce. Zanim w ogóle dotkniemy przewodu, musimy upewnić się, że mamy pod ręką wszystkie niezbędne narzędzia i że miejsce pracy jest absolutnie bezpieczne. To etap, którego nie wolno lekceważyć.
Kompletna lista narzędzi, bez których nie można zaczynać pracy
Jako doświadczony elektryk, zawsze mam przy sobie zestaw sprawdzonych narzędzi. Oto lista tych, które będą Ci niezbędne do montażu rozdzielnicy:
- Izolowane wkrętaki: Płaskie i krzyżakowe, z atestem do 1000V. Bezpieczeństwo przede wszystkim!
- Ściągacze izolacji: Precyzyjne narzędzie do usuwania izolacji z przewodów bez uszkadzania żył.
- Zaciskarki do końcówek: Do tulejek kablowych, które zapewniają pewne i bezpieczne połączenia.
- Miernik uniwersalny (multimetr): Niezbędny do pomiaru napięcia, prądu i rezystancji.
- Próbnik napięcia: Do szybkiej weryfikacji obecności napięcia.
- Poziomica: Do równego montażu rozdzielnicy na ścianie.
- Nożyce do kabli: Do precyzyjnego cięcia przewodów.
- Nóż monterski: Do obróbki kabli.
- Opaski kablowe: Do estetycznego i uporządkowanego ułożenia przewodów.
Jak bezpiecznie przygotować miejsce montażu i odłączyć zasilanie?
Bezpieczeństwo to priorytet, dlatego przygotowanie miejsca montażu i odłączenie zasilania muszą być wykonane z najwyższą starannością.
- Wyłącz zasilanie główne: Zawsze zaczynaj od wyłączenia głównego wyłącznika zasilania w obiekcie. To absolutna podstawa. Jeśli pracujesz w istniejącej instalacji, upewnij się, że odłączyłeś zasilanie na złączu kablowym lub w tablicy licznikowej.
- Zweryfikuj brak napięcia: Użyj próbnika napięcia lub multimetru, aby upewnić się, że w miejscu pracy nie ma napięcia. Sprawdź każdą fazę i przewód neutralny.
- Zabezpiecz przed ponownym włączeniem: Jeśli to możliwe, zablokuj główny wyłącznik w pozycji "wyłączony" lub umieść na nim tabliczkę ostrzegawczą "Nie włączać! Prace w toku".
- Przygotuj miejsce pracy: Upewnij się, że masz wystarczająco dużo miejsca, dobre oświetlenie i stabilne podłoże. Usuń wszelkie przeszkody.
- Zadbaj o narzędzia: Upewnij się, że wszystkie narzędzia są w dobrym stanie, a te izolowane nie mają uszkodzeń.
Standardy kolorów przewodów w Polsce: Jak uniknąć pomyłki (L, N, PE)?
Prawidłowe rozpoznawanie kolorów przewodów jest kluczowe dla bezpieczeństwa i zgodności z normami. W Polsce obowiązują ścisłe standardy, których musimy przestrzegać.
| Rodzaj przewodu | Kolor |
|---|---|
| Przewód fazowy (L) | brązowy, czarny, szary |
| Przewód neutralny (N) | niebieski |
| Przewód ochronny (PE) | żółto-zielony |
Zawsze pamiętaj, że przewód żółto-zielony (PE) to przewód ochronny i nigdy nie może być wykorzystywany do innych celów! Pomyłka w kolorystyce to jeden z najgroźniejszych błędów, który może prowadzić do śmiertelnego porażenia.

Montaż i podłączanie serce operacji krok po kroku
Dotarliśmy do sedna naszej pracy montażu i podłączania aparatury w rozdzielnicy. To etap, który wymaga precyzji, cierpliwości i absolutnej koncentracji. Każde połączenie musi być wykonane solidnie i zgodnie ze sztuką, aby zapewnić niezawodność i bezpieczeństwo całej instalacji.
Prawidłowa kolejność montażu aparatury na szynie DIN
Montaż aparatury na szynie DIN powinien odbywać się w logicznej kolejności, która ułatwia okablowanie i zapewnia porządek w rozdzielnicy. Moja sprawdzona kolejność wygląda następująco:
- Rozłącznik główny: Zawsze montuję go jako pierwszy, po lewej stronie (patrząc od przodu), ponieważ to on jest punktem wejścia zasilania.
- Ochronnik przepięć (SPD): Umieszczam go tuż za rozłącznikiem głównym, aby jak najszybciej przejął ewentualne przepięcia.
- Wyłączniki różnicowoprądowe (RCD): Montuję je za SPD, grupując obwody, które będą przez nie chronione. Często stosuję kilka RCD dla różnych grup obwodów.
- Wyłączniki nadprądowe (MCB): To ostatnie w kolejności moduły, które chronią poszczególne obwody. Układam je w rzędach, zgodnie ze schematem instalacji.

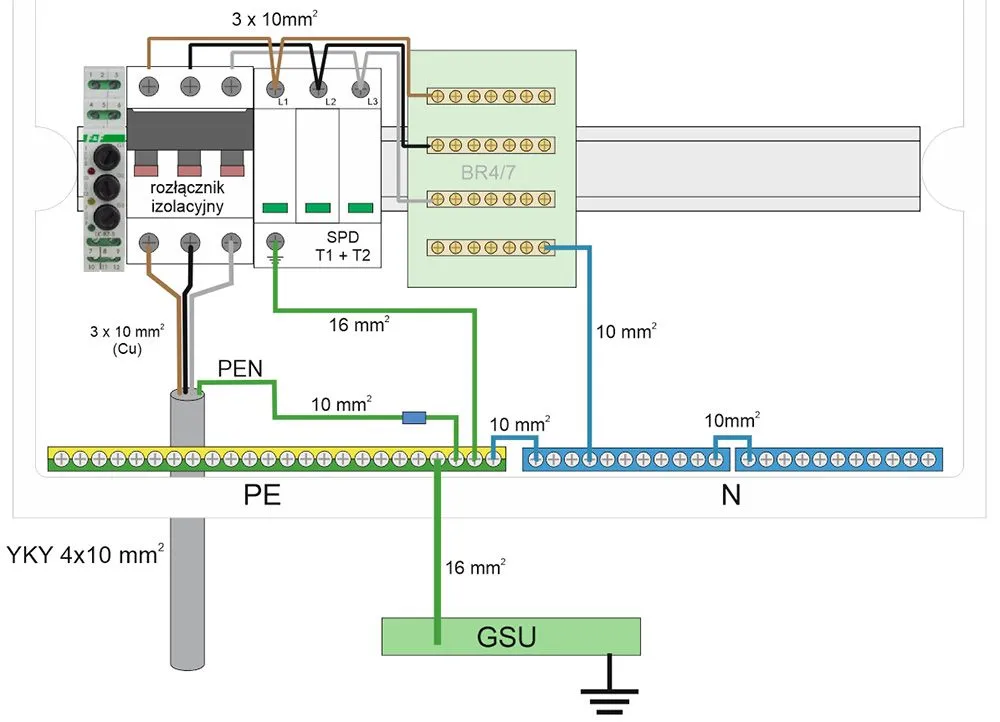

Podłączanie zasilania: Jak poprawnie wprowadzić i podpiąć główny kabel?
Główny kabel zasilający to krwiobieg naszej instalacji. Jego prawidłowe podłączenie jest absolutnie kluczowe.
- Wprowadzenie kabla: Kabel zasilający należy wprowadzić do rozdzielnicy przez odpowiedni dławik kablowy, który zapewni jego uszczelnienie i zabezpieczenie przed uszkodzeniami mechanicznymi.
- Obróbka końcówek: Ostrożnie zdejmij zewnętrzną izolację kabla, a następnie izolację z poszczególnych żył (fazowych, neutralnego, ochronnego) na odpowiednią długość. Pamiętaj o użyciu zaciskarki do tulejek kablowych, aby zapewnić pewne połączenie i zapobiec strzępieniu się żył.
- Podłączenie do wyłącznika głównego: Przewody fazowe (L1, L2, L3 brązowy, czarny, szary) podłącz do górnych zacisków wyłącznika głównego. Przewód neutralny (N niebieski) oraz ochronny (PE żółto-zielony) podłącz do dedykowanych szyn zbiorczych N i PE.
- Dokręcenie zacisków: Upewnij się, że wszystkie śruby zacisków są mocno i pewnie dokręcone. Luźne połączenia to najczęstsza przyczyna przegrzewania się i pożarów!
Montaż ochronnika przepięć: Schemat podłączenia i rola uziemienia
Montaż ochronnika przepięć (SPD) wymaga szczególnej uwagi, zwłaszcza w kwestii uziemienia. SPD podłączamy równolegle do głównego zasilania, tuż za rozłącznikiem głównym. Przewody fazowe (L) i neutralny (N) podłączamy do odpowiednich zacisków SPD. Kluczowe jest jednak podłączenie ochronnika do szyny uziemiającej (PE) za pomocą jak najkrótszego przewodu o odpowiednim przekroju (zazwyczaj 16 mm² lub więcej, zgodnie z instrukcją producenta). To właśnie prawidłowe uziemienie sprawia, że ochronnik może skutecznie odprowadzić energię przepięcia do ziemi, chroniąc naszą instalację. Bez solidnego uziemienia, SPD jest bezużyteczny.
Podłączanie wyłączników RCD: Jak rozdzielić obwody i poprawnie wpiąć przewody N?
Podłączanie wyłączników różnicowoprądowych (RCD) to moment, w którym musimy być niezwykle precyzyjni, zwłaszcza z przewodami neutralnymi.
- Rozdzielenie obwodów: Zgodnie z projektem, grupujemy obwody, które mają być chronione przez dany RCD. Zazwyczaj jeden RCD chroni kilka obwodów gniazdkowych i oświetleniowych.
- Podłączenie zasilania RCD: Zasilanie (fazy i przewód neutralny) doprowadzamy do górnych zacisków RCD.
- Podłączenie obwodów: Z dolnych zacisków RCD wyprowadzamy przewody fazowe do odpowiednich wyłączników nadprądowych (MCB).
- Kluczowe: Podłączenie przewodów neutralnych (N): Przewody neutralne (N) z obwodów chronionych przez dany RCD muszą być podłączone do dedykowanej dla tego RCD szyny neutralnej, która jest połączona z dolnym zaciskiem N wyłącznika RCD. Nigdy nie łącz przewodów N z różnych RCD na jednej szynie! To najczęstszy błąd, który powoduje ciągłe wybijanie RCD.
Łączenie wyłączników nadprądowych (MCB) za pomocą szyn grzebieniowych
Łączenie wyłączników nadprądowych (MCB) za pomocą szyn grzebieniowych to standardowe i bardzo efektywne rozwiązanie. Szyny te, dostępne w różnych konfiguracjach (jedno-, dwu-, trzy- i czteropolowe), pozwalają na szybkie i pewne połączenie zasilania do wielu MCB jednocześnie. Zamiast prowadzić pojedyncze przewody od RCD do każdego MCB, po prostu wpinamy szynę grzebieniową w górne zaciski wyłączników. To nie tylko oszczędza czas, ale przede wszystkim zapewnia bardzo pewne i estetyczne połączenie, minimalizując ryzyko luźnych styków i przegrzewania się. Pamiętaj, aby dobrać odpowiedni typ szyny do liczby faz i układu MCB.
Finalne podłączenie obwodów: Jak prawidłowo zarobić i dokręcić przewody?
Ostatnim krokiem w montażu jest podłączenie przewodów poszczególnych obwodów do wyłączników nadprądowych. Tutaj precyzja jest najważniejsza.
- Zarobienie przewodów: Zdejmij izolację z końcówek przewodów obwodowych na długość wskazaną przez producenta wyłącznika (zazwyczaj 8-10 mm). Jeśli przewody są linkowe, koniecznie zaciskaj na nich tulejki kablowe. To zapewnia solidne połączenie i zapobiega uszkodzeniu żył.
- Wprowadzenie do zacisków: Wprowadź zarobione końcówki przewodów do dolnych zacisków odpowiednich wyłączników nadprądowych (MCB). Przewody fazowe (L) do MCB, przewody neutralne (N) do dedykowanych szyn N (pamiętając o podziale na RCD), a przewody ochronne (PE) do szyny PE.
- Dokręcenie śrub: To jest moment krytyczny. Użyj odpowiedniego wkrętaka i dokręć śruby zacisków z odpowiednim momentem. Nie za słabo (ryzyko przegrzewania i pożaru), ale też nie za mocno (ryzyko uszkodzenia przewodu lub zacisku). Z mojego doświadczenia wiem, że warto po kilku dniach od uruchomienia instalacji sprawdzić i ewentualnie dokręcić zaciski ponownie, ponieważ przewody mogą się "ułożyć".
Sprawdzenie i uruchomienie test prawdy dla Twojej instalacji
Po zakończeniu montażu nadchodzi moment "prawdy" sprawdzenie i uruchomienie instalacji. To kluczowy etap, który weryfikuje poprawność wykonanych prac i zapewnia bezpieczeństwo użytkowania. Bez rzetelnych testów nie ma mowy o bezpiecznej eksploatacji.
Wizualna inspekcja: Czego szukać przed włączeniem napięcia?
Zanim włączysz napięcie, przeprowadź dokładną wizualną inspekcję rozdzielnicy. To prosta, ale niezwykle ważna lista kontrolna:
- Prawidłowe ułożenie przewodów: Czy przewody są uporządkowane, nie krzyżują się niepotrzebnie i nie ma ryzyka ich uszkodzenia?
- Brak luźnych połączeń: Sprawdź wzrokowo i delikatnie pociągnij każdy przewód w zacisku, aby upewnić się, że jest dobrze dokręcony.
- Odpowiednie oznaczenia: Czy wszystkie obwody i aparatura są prawidłowo opisane? To ułatwi przyszłą konserwację i diagnostykę.
- Brak widocznych uszkodzeń: Upewnij się, że żadne elementy aparatury ani przewody nie są uszkodzone mechanicznie.
- Prawidłowe umieszczenie aparatury: Czy wszystkie moduły są solidnie zamocowane na szynie DIN?
- Czystość: Usuń wszelkie resztki izolacji, opiłki czy inne zanieczyszczenia z wnętrza rozdzielnicy.
Test wyłączników RCD: Prosty sposób na weryfikację ich działania
Po wstępnej inspekcji i upewnieniu się, że wszystko jest na swoim miejscu, możemy przystąpić do testu wyłączników różnicowoprądowych. Każdy RCD posiada wbudowany przycisk "Test" (zazwyczaj oznaczony literą "T"). Aby zweryfikować jego działanie, wystarczy:
- Włączyć zasilanie do rozdzielnicy.
- Włączyć wyłącznik RCD.
- Nacisnąć przycisk "Test" na wyłączniku RCD.
Jeśli tak się nie stanie, oznacza to, że wyłącznik jest uszkodzony lub podłączony nieprawidłowo i należy go natychmiast sprawdzić lub wymienić. Pamiętaj, aby przeprowadzać ten test regularnie, np. raz na pół roku.
Pomiary pomontażowe: Dlaczego protokół od elektryka jest tak ważny?
Nawet jeśli jesteś przekonany, że wykonałeś wszystko perfekcyjnie, pomiary pomontażowe wykonane przez kwalifikowanego elektryka z uprawnieniami SEP D są absolutnie obowiązkowe. Obejmują one m.in. pomiar rezystancji izolacji, skuteczności zerowania (impedancji pętli zwarcia), ciągłości przewodów ochronnych oraz sprawdzenie działania RCD za pomocą specjalistycznego sprzętu. Protokół z tych pomiarów jest dokumentem potwierdzającym bezpieczeństwo i zgodność instalacji z normami. Jest on kluczowy nie tylko dla Twojego spokoju, ale także w przypadku kontroli, roszczeń ubezpieczeniowych czy sprzedaży nieruchomości. Bez takiego protokołu, instalacja jest traktowana jako nieodebrana i potencjalnie niebezpieczna.
Najczęstsze błędy jak ich unikać i zapewnić bezpieczeństwo?
Podczas podłączania rozdzielnicy, nawet doświadczonym osobom zdarzają się błędy. Świadomość najczęstszych pułapek pozwala ich unikać i zapewnić maksymalne bezpieczeństwo instalacji. Jako Borys Sadowski, chcę Cię przestrzec przed tymi, które widzę najczęściej.
Pomyłki w podłączeniu przewodów N i PE groźne w skutkach nieporozumienie
Pomyłka w podłączeniu przewodów neutralnego (N) i ochronnego (PE) to jeden z najbardziej niebezpiecznych i niestety częstych błędów. Przewód PE (żółto-zielony) ma za zadanie odprowadzać prąd upływowy do ziemi w przypadku uszkodzenia izolacji urządzenia, chroniąc nas przed porażeniem. Jeśli zamienimy go z przewodem N (niebieskim), metalowe obudowy urządzeń mogą znaleźć się pod napięciem w przypadku awarii, a ochrona przeciwporażeniowa przestaje działać. Co więcej, wyłączniki różnicowoprądowe (RCD) mogą nie zadziałać prawidłowo lub będą wybijać bez powodu. Zawsze, ale to zawsze, upewnij się, że przewody N i PE są podłączone do swoich dedykowanych szyn zbiorczych i nigdy nie są ze sobą zwarte ani zamienione.
Zbyt słabe dokręcenie styków: Cichy sprawca przegrzewania i pożarów
To jest błąd, który często jest niedoceniany, ale z mojego doświadczenia wiem, że jest cichym sprawcą wielu awarii, a nawet pożarów. Zbyt słabe dokręcenie zacisków w rozdzielnicy prowadzi do wzrostu rezystancji w punkcie styku. W efekcie, przepływający prąd powoduje nagrzewanie się tego miejsca. Początkowo może to być tylko lekkie ciepło, ale z czasem, pod wpływem obciążenia, temperatura może wzrosnąć na tyle, że dojdzie do iskrzenia, stopienia izolacji, uszkodzenia aparatury, a w najgorszym wypadku do pożaru. Zawsze używaj odpowiedniego wkrętaka i dokręcaj śruby z wyczuciem, a najlepiej z użyciem klucza dynamometrycznego, jeśli instrukcja producenta podaje moment dokręcenia. Po kilku tygodniach eksploatacji warto też przeprowadzić kontrolę termowizyjną lub po prostu dotykową, aby sprawdzić, czy żadne połączenia się nie grzeją.
Przeczytaj również: Skuter nie odpala? Jaki bezpiecznik przy akumulatorze i wymiana
Brak kluczowych zabezpieczeń: Oszczędność, która może kosztować Cię najwięcej
Kusząca może być myśl o zaoszczędzeniu na niektórych elementach rozdzielnicy, zwłaszcza tych, które wydają się "dodatkowe", jak ochronnik przepięć (SPD) czy dodatkowe wyłączniki różnicowoprądowe (RCD). Jednak taka pozorna oszczędność to prosta droga do poważnych problemów. Brak SPD naraża Twoje drogie urządzenia elektroniczne na zniszczenie podczas burzy. Brak RCD w odpowiednich obwodach zwiększa ryzyko porażenia prądem w przypadku awarii izolacji. Pamiętaj, że zabezpieczenia te są obowiązkowe nie bez powodu zostały zaprojektowane, aby chronić Twoje życie i majątek. Inwestycja w pełne i zgodne z normami zabezpieczenia to inwestycja w spokój i bezpieczeństwo na lata. Nie ma sensu ryzykować, gdy stawka jest tak wysoka.
